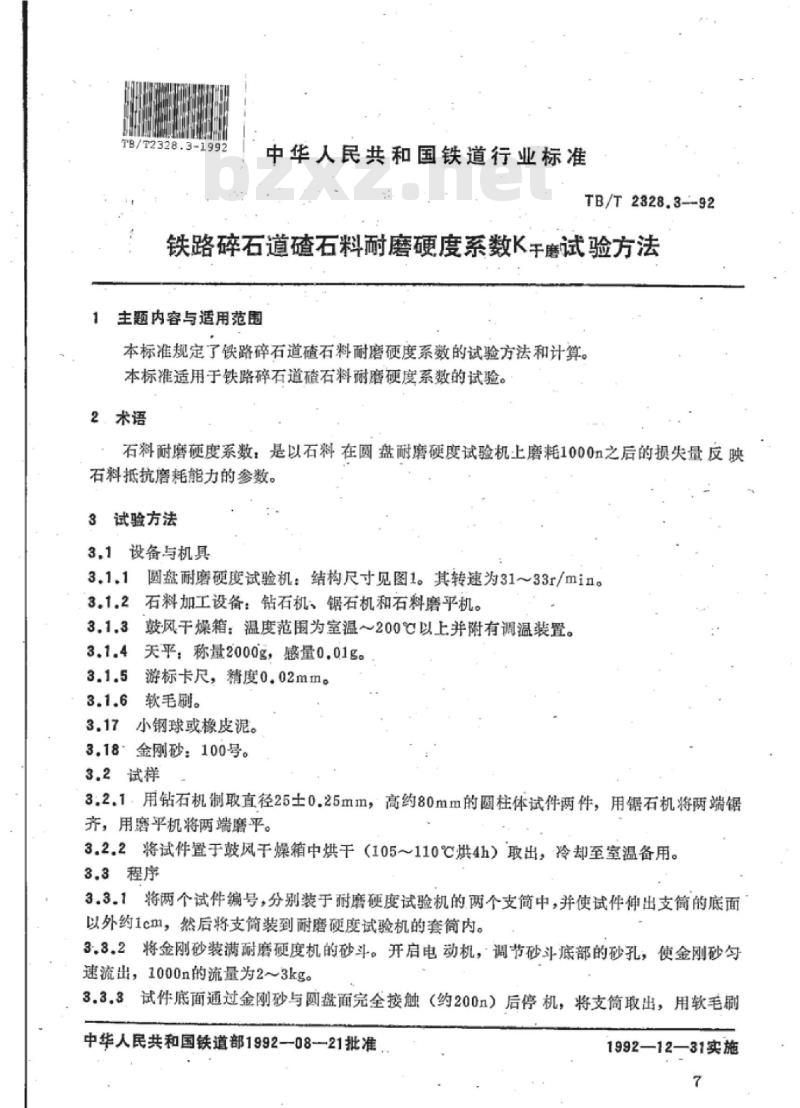

【TB铁路运输标准】 铁路碎石道碴石料耐磨硬度系数K干磨试验方法

中华人民共和国铁道行业标准
TB/T2328.3---92
铁路碎石道渣石料耐磨硬度系数K于磨试验方法主题内容与适用范围
本标准规定了铁路碎石道碴石料耐磨硬度系数的试验方法和计算。本标推适用于铁路碎石道渣石料耐磨硬度系数的试验。2．术语
石料耐磨度系数，是以石料在圆盘耐磨硬度试验机上磨耗1000n之后的损失量反映石料抵抗磨耗能力的参数
3试验方法
3.1设备与机具
圆盘耐磨硬度试验机：结构尺寸见图1。其转速为31～33r/min。3.1.11
3.1.2石料加工设备：钻石机、锯石机和石料磨平机。鼓风干燥箱：温度范围为室温～200℃以上并附有调温装置。3.1.31
3.1.4天平：称量2000g，感量0.01g。游标卡尺，精度0.02mm。
软毛刷。
3.17小钢球或橡皮泥。
3.18°金刚砂：100号。
3.2试样
3.2.1.用钻石机制取直径25士0.25mm，高约80mm的圆柱体试件两件，用锯石机将两端锯齐，用磨平机将两端磨平。bzxZ.net
3.2.2将试件置于鼓风干燥箱中烘干（105～110℃烘4h）取出，冷却至室温备用。3.3程序
3.3.1将两个试件编号，分别装于耐磨硬度试验机的两个支简中，并使试件伸出支筒的底面以外约1cm，然后将支简装到耐磨硬度试验机的套筒内。3.3.2将金刚砂装满耐磨硬度机的砂斗。开启电动机，调节砂斗底部的砂孔，使金刚砂匀速流出，1000n的流量为2～3kg。3.3.3试件底面通过金刚砂与圆盘面完全接触（约200n）后停机，将支筒取出，用软毛刷中华人民共和国铁道部1992-08--21批准1992—12—31实施

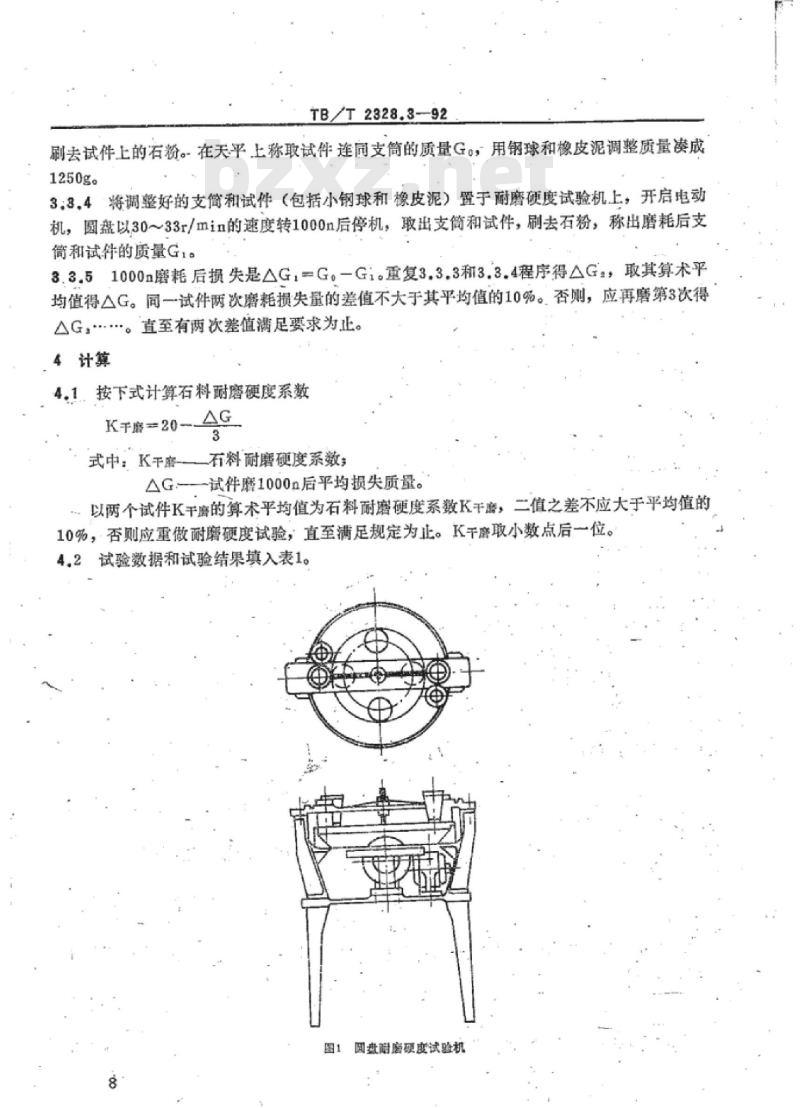

TB/T2328.3-92
刷去试件上的石粉。在天平上称取试件连同支筒的质量G。，用钢球和橡皮泥调整质量凑成1250g。
3：3.4将调整好的支筒和试件（包括小钢球和橡皮泥）置于耐磨硬度试验机上，开启电动机，圆盘以30～33r/min的速度转1000n后停机，取出支筒和试件，刷去石粉，称出磨耗后支筒和试件的质量G1。
3.3.51000m磨耗后损失是AG，=G。-Gi。重复3.3.3和3.3.4程序得AGa，取其算术平均值得△G。同一试件两次磨耗损失量的差值不大于其平均值的10%。否则，应再磨第3次得AG。直至有两次差值满足要求为。计算
按下式计算石料耐磨硬度系数
K于磨20
式中：K干磨-石料耐磨硬度系数AG.-试件磨1000n后平均损失质量。以两个试件K干磨的算术平均值为石料耐磨硬度系数K干磨，二值之差不应大于平均值的10%，否则应重做耐磨硬度试验，直至满足规定为止。K干磨取小数点后一位。4.2试验数据和试验结果填入表1。图1盘时脂硬度试验机
岩石名称

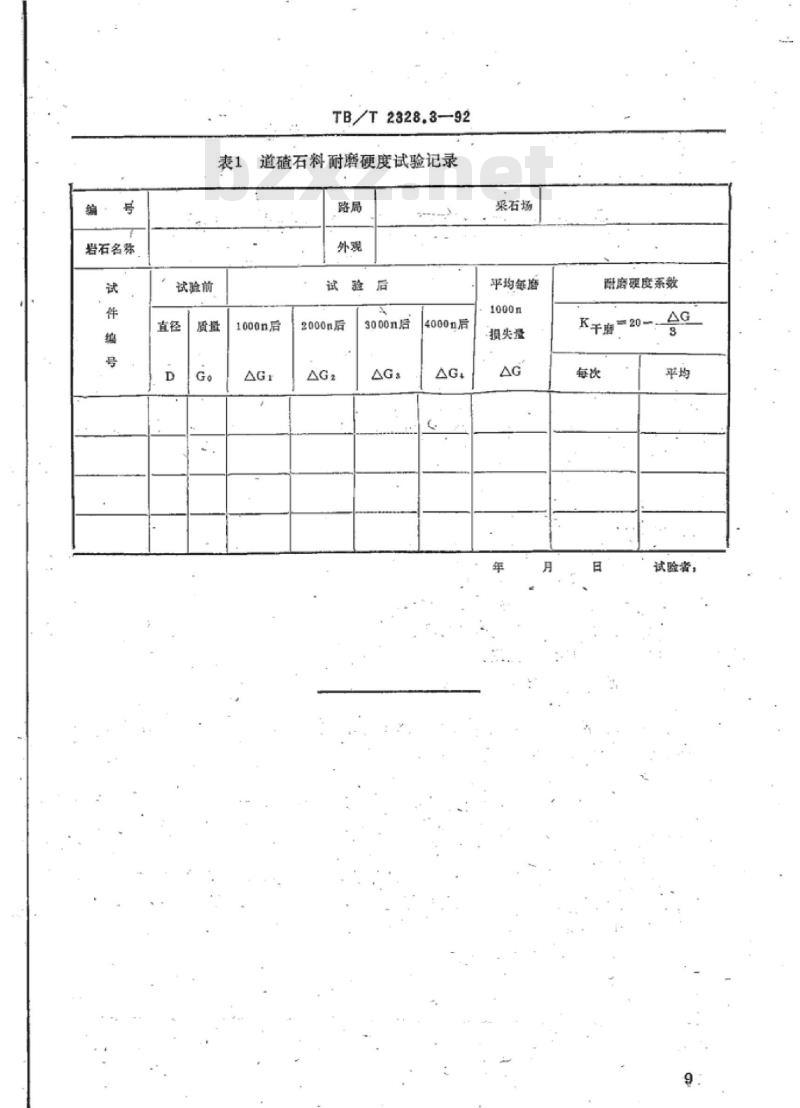

TB/T2328.3--92
表1道碴石料耐磨硬度试验记录
试验前
1000n后
试验后
2000m后
3000n后
4000n后
采石场
平均每腾
损失摄
耐磨硬度系数
K千磨*20-
试验者：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
