【YD通讯标准】 智慧城市信息交互技术要求

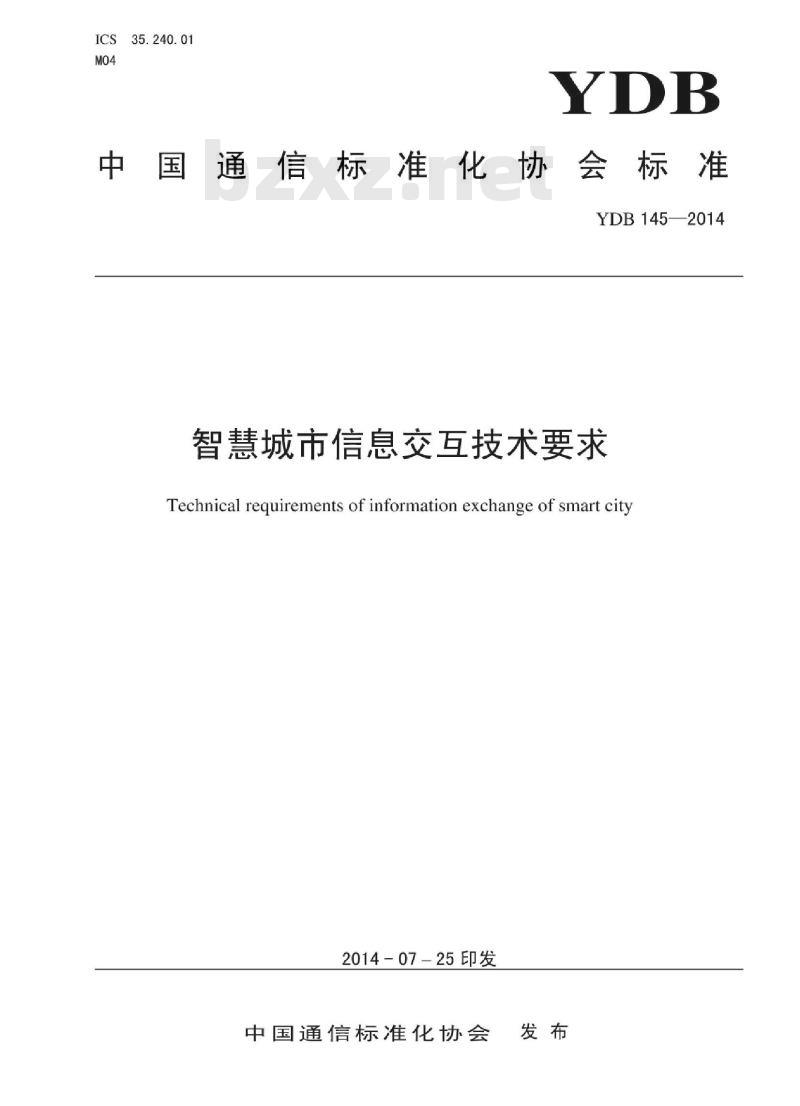

ICS35.240.01
中国通信标准化协会标准
YDB145—2014
智慧城市信息交互技术要求
Technical requirements of information exchange of smart city2014-07-25印发
中国通信标准化协会

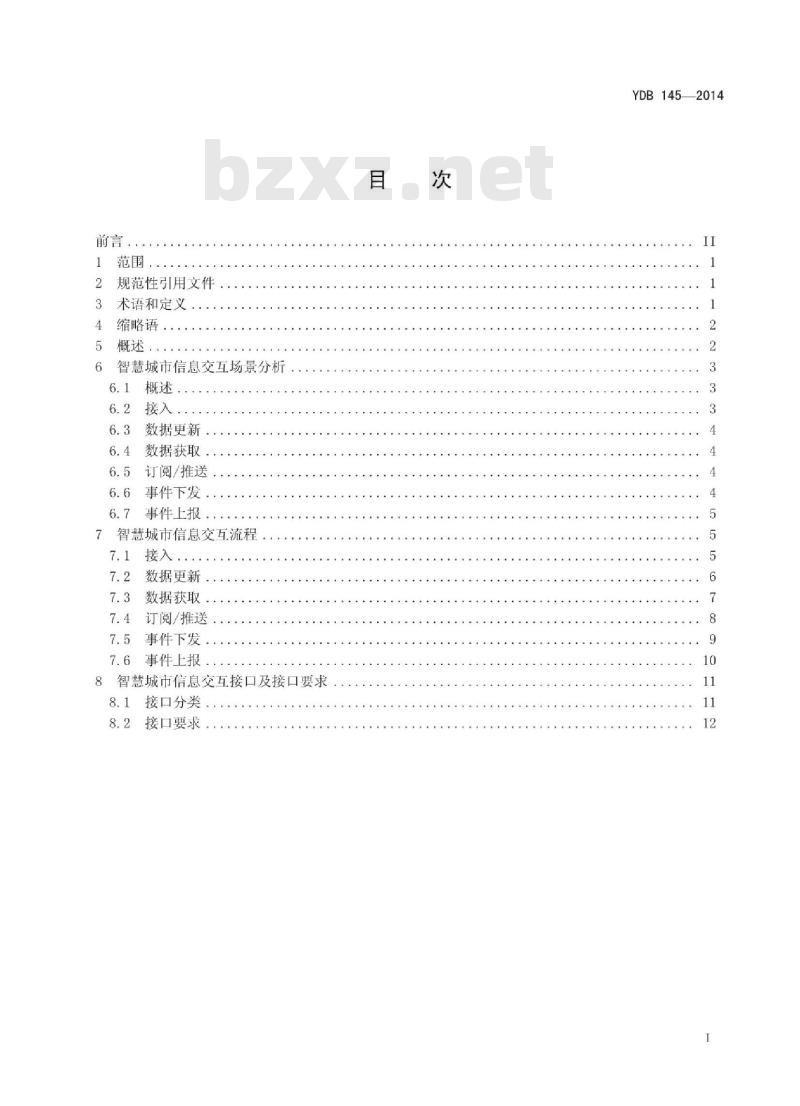

1范围
规范性引用文件
术语和定义
缩略语
概述：
智慧城市信息交互场景分析
数据更新
数据获取。
订阅/推送
事件下发
事件上报
智慧城市信息交互流程
数据更新，
数据获取。
订阅/推送
事件下发。
7.6事件上报
8智慧城市信息交互接口及接口要求8.1
接口分类
8.2接口要求
YDB1452014
YDB1452014

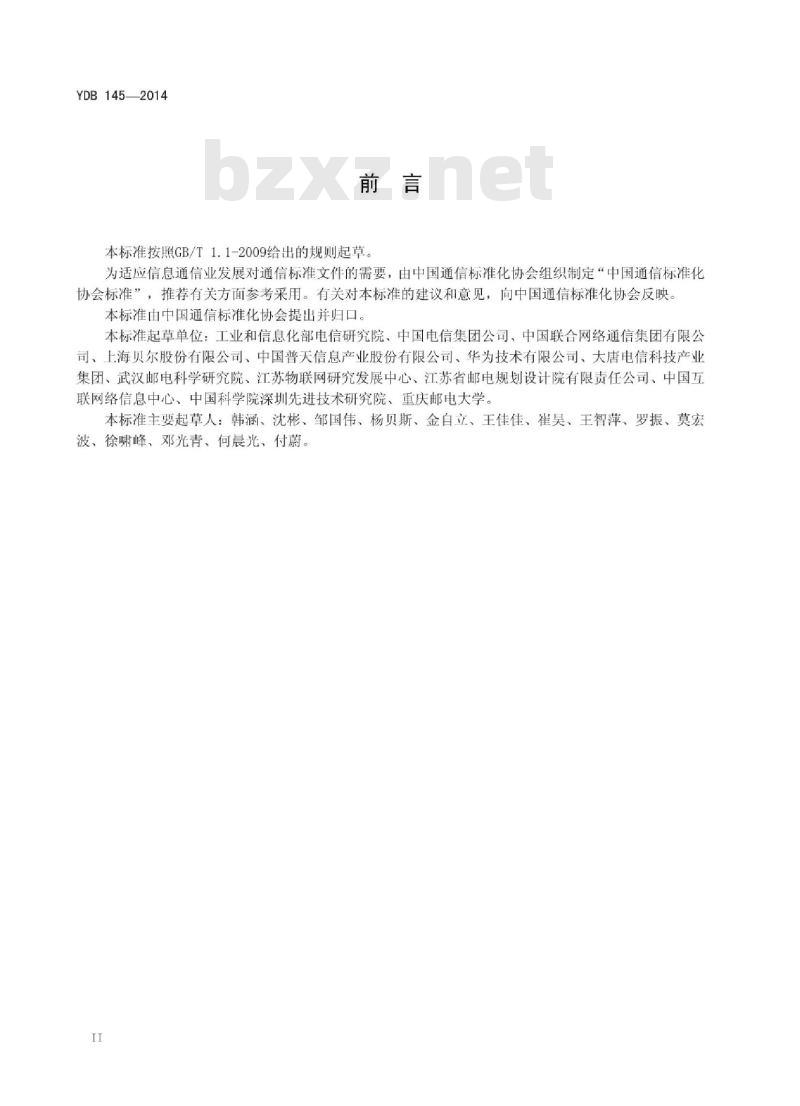

本标准按照GB/T1.1-2009给出的规则起草为适应信息通信业发展对通信标准文件的需要，由中国通信标准化协会组织制定“中国通信标准化协会标准”，推荐有关方面参考采用。有关对本标准的建议和意见，向中国通信标准化协会反映本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国电信集团公司、中国联合网络通信集团有限公司、上海贝尔股份有限公司、中国普天信息产业股份有限公司、华为技术有限公司、大唐电信科技产业集团、武汉邮电科学研究院、江苏物联网研究发展中心、江苏省邮电规划设计院有限责任公司、中国互联网络信息中心、中国科学院深圳先进技术研究院、重庆邮电大学。本标准主要起草人：韩涵、沈彬、邹国伟、杨贝斯、金自立、王佳佳、崔昊、王智萍、罗振、莫宏波、徐啸峰、邓光青、何晨光、付蔚。II
TiiKAoNiKAca

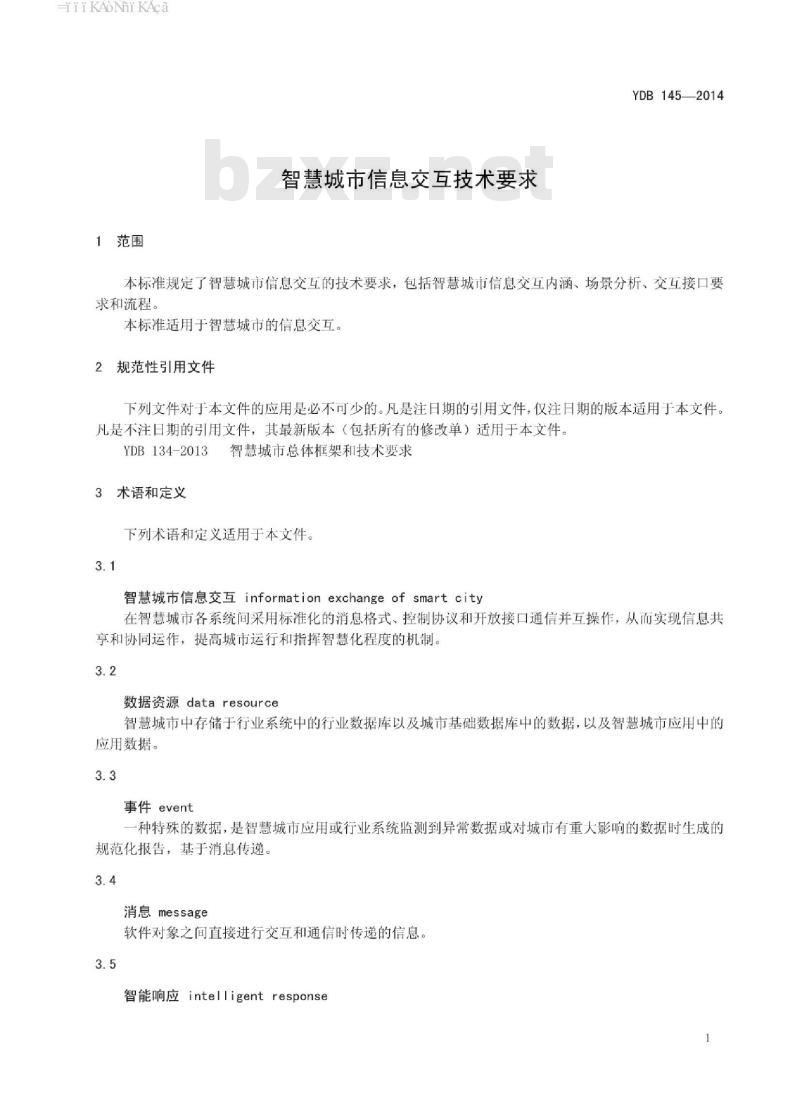

1范围
智慧城市信息交互技术要求
YDB1452014
本标准规定了智慧城市信息交互的技术要求，包括智慧城市信息交互内涵，场景分析、交互接口要求和流程。
本标准适用于智慧城市的信息交互。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YDB134-2013智慧城市总体框架和技术要求3术语和定义
下列术语和定义适用于本文件。3.1
智慧城市信息交互informationexchangeofsmartcity在智慧城市各系统间采用标准化的消息格式、控制协议和开放接口通信并互操作，从而实现信息共享和协同运作，提高城市运行和指挥智慧化程度的机制。3.2
数据资源dataresource
智慧城市中存储于行业系统中的行业数据库以及城市基础数据库中的数据，以及智慧城市应用中的应用数据。
事件event
种特殊的数据，是智慧城市应用或行业系统监测到异常数据或对城市有重大影响的数据时生成的规范化报告，基于消息传递。
消息message
软件对象之间直接进行交互和通信时传递的信息。3.5
智能响应 intelligent responseHiiKANiKAca
YDB145—2014
行业系统在接收到应用发来的异常情况事件后，依据事前的预案进行应急处理并将处理结果反馈给公共支撑平台的过程：也包括智慧应用在接收到行业系统发来的异常参数时，分析异常参数的原因并将情况发布给公众的过程。
密钥key
种参数，它是在明文转换为密文或将密文转换为明文的算法中输入的数据。缩略语
下列缩略语适用于本文件。
5概述
应用程序编程接口
网络互连协议
传输控制协议
用户数据报协议
统一资源定位符
ApplicationProgrammingInterfaceIDentity
Internet Protocol
Transmission Control ProtocolUser Datagram Protocol
Uniform Resource Locator

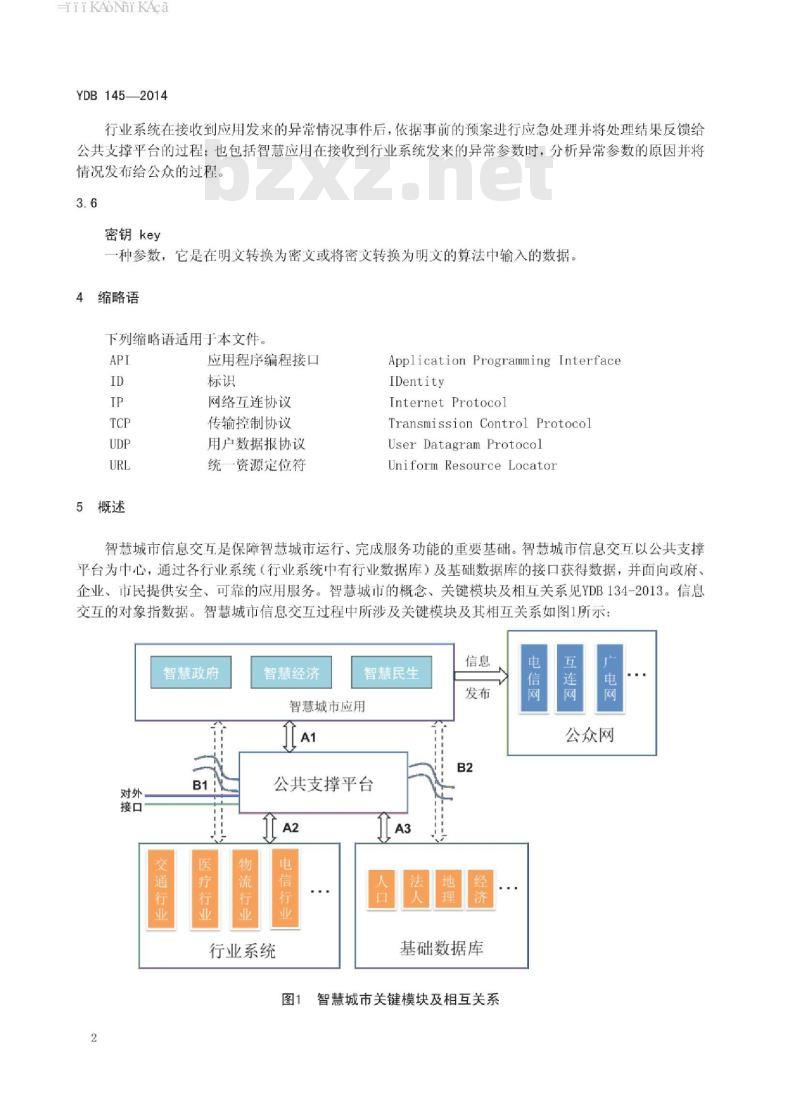

智慧城市信息交互是保障智慧城市运行、完成服务功能的重要基础。智慧城市信息交互以公共支撑平台为中心，通过各行业系统（行业系统中有行业数据库）及基础数据库的接口获得数据，并面向政府、企业、市民提供安全、可靠的应用服务。智慧城市的概念、关键模块及相互关系见YDB134-2013。信息交互的对象指数据。智慧城市信息交互过程中所涉及关键模块及其相互关系如图1所示：智慧政府
智慧经济免费标准下载网bzxz
智慧民生
智慧城市应用
公共支撑平台
通图園
行业系统
合地饼
基础数据库
智慧城市关键模块及相互关系
电信网
公众网
HiiKAoiKAca
YDB1452014
公共支撑平台提供了智慧城市中各种数据的管理与服务功能。各个不同的行业系统和基础数据库可以通过平台开放、共享数据，并通过公共支撑平台以标准化的流程与格式向各种智慧城市应用提供相应的数据资源服务。同时，各种智慧城市应用也可以通过标准化的流程与格式向平台请求各个行业系统和基础数据库的数据。
智慧城市中的数据传输由图1双向箭头所示。其中，经过公共支撑平台的数据流用实线双向箭头表示，包括公共支撑平台与智慧城市应用之间、公共支撑平台与行业系统之间以及公共支撑平台与基础数据库之间的数据传递和认证鉴权、数据地址、事件下发/上报等消息的传递。这些信息由于需要通过平台进行数据的开放、共享，以及需要通过平台建立起应用和行业系统、基础数据库之间的关系，因此需要公共支撑平台进行集中管理，采用平台集中数据交互模式。行业系统中的行业数据库以及城市基础数据库与外界进行数据交互时，一般数据传输量较大，由智慧城市应用与行业系统之间以及智慧城市应用与基础数据库之间直接进行数据交互，用虚线双向箭头表示，该数据交互仍然在公共支撑平台的控制下完成（如图1中波浪线所示）。在实际的智慧城市建设中，数据传输是否经过公共支撑平台可根据当地信息系统建设情况灵活掌握。但为了加强对数据传输的可靠性、安全性、实效性的控制，提升数据传输速率，本标准采用以上模式进行智慧城市信息交互。智慧城市中的信息交互接口分为A、B两类，如图1所示。相关接口名称及功能如下（详细描述见第8章智慧城市信息交互接口及接口要求）：公共支撑平台与智慧城市应用间的接口，即A1接口，功能包括：接入/撤销、登录/退出、数据地址获取、订阅/推送、事件上报、事件下发等：公共支撑平台与行业系统间的接口，即A2接口，功能包括：接入/撤销、登录/退出、数据更新、数据获取验证，订阅/推送、事件上报、事件下发等：公共支撑平台与基础数据库间的接口，即A3接口，功能包括：接入/撤销、登录/退出、数据更新、数据获取验证、订阅/推送、事件下发等：智慧城市应用与行业系统间的接口，即B1接口，功能包括：数据传输、数据推送、定时心跳等；
一一智慧城市应用与基础数据库间的接口，即B2接口，功能包括：数据传输、数据推送、定时心跳等。
6智慧城市信息交互场景分析
6.1概述
本章描述智慧城市信息交互技术的主要应用场景，描述场景的实现过程并用举例的方式给出各场景的具体应用实例。本章给出的场景偏重于智慧城市系统南北向之间跨平台的信息交互过程，并非涵盖智慧城市中所有可能发生的信息交互情况。6.2接入
接入包括智慧城市应用的接入，以及行业系统和基础数据库的接入。智慧城市应用的接入是指智慧城市应用在使用公共支撑平台发布的数据前需在公共支撑平台上接入，并将应用自身的信息告知平台，如应用名称、域名、应用描述、应用类型等，以及应用需要的数据类型、数量等。行业系统和基础数据库的接入是指行业系统或基础数据库想要将自身的数据进行发布，则需将行业系统或基础数据库接入到公共支撑平台，并将所发布的数据的数据属性、优先级等信息告知平台，如数据的名称、描述、类型、访问API等信息。
iiiKAoNiKAca
YDB145—2014
例如：“出行指南”应用开发者在公共支撑平台上进行接入，将应用自身的信息告知平台，包括：应用名称（“出行指南”）、域名（travelguide.xxx.com）、应用描述（为个人量身定制的出行助手，综合大气、路况等信息选择最佳事件，最优路径出行），应用类型（移动应用），访问策略（本应用的注册用户）、所需数据资源（天气信息数据、路况信息数据）以及所需数据量（20Byte/10分钟）等气象行业系统在公共支撑平台上进行接入，并发布天气信息，如：数据名称（天气信息）、服务描述（提供按城市区域分时段天气信息数据）、服务类型（行业系统数据服务）、访问API和文档路径（docs.weather.xxx.com）、资费信息（按索取次数收费）等。6.3数据更新
当行业系统或基础数据库与公共支撑平台完成接入后，当行业系统或基础数据库自身进行数据更新时，需对公共支撑平台上的数据进行相应的更新。行业系统或基础数据库应向公共支撑平台提交更新的数据信息，如数据属性（数据的名称、描述、类型、访问API）、优先级等，由公共支撑平台进行数据更新，并供应用进行检索。
例如：地理数据库已接入到公共支撑平台，但在地理数据库中加入了植被的数据，并且需对公共支撑平台上所发布的数据进行相应的更新，则需向公共支撑平台提交植被名称、植被描述、访问API、资费信息等，由平台对其进行数据更新。6.4数据获取
智慧城市应用需要获取相关数据时，通过公共支撑平台查询该类数据的行业系统或基础数据库所发布的数据信息，获取行业系统/基础数据库中数据的地址，经公共支撑平台确认后，建立起应用与行业系统或基础数据库之间的访问关系。然后，应用可直接向行业系统或基础数据库请求所需的数据，行业系统或基础数据库作出数据响应，将相关数据发送给应用。例如：智能交通应用向公共支撑平台检索交通信息的数据发布信息，公共支撑平台向应用返回提供交通数据的数据库以及获取交通数据的访问方式（如数据描述、访问接口等），经公共支撑平台确认后，建立起应用与交通数据库之间的访问关系，应用直接向交通数据库请求所需数据，交通数据库作出数据响应，向应用发送数据，这样应用即可获取所需的交通数据。6.5订阅/推送
订阅是指智慧城市应用在公共支撑平台按主题或类别订阅相关行业系统或基础数据库的数据。推送是指经公共支撑平台确认后，行业系统或基础数据库按照订阅要求向应用发送相关数据。例如：在线地图等交通类移动互联网智慧应用向公共支撑平台订阅交通部门的实时交通路况信息。经公共支撑平台确认后，交通部门的行业系统根据约定的频率和数据格式直接向在线地图等交通类智慧应用发送实时交通路况数据。
6.6事件下发
智慧城市应用构建分析模型，对行业系统或基础数据库提供的数据进行综合处理，当分析出异常时，生成事件并通过公共支撑平台向行业系统或基础数据库发送紧急消息，行业系统随后对下发的消息进行智能响应。
例如：城市运行和指挥中心（一种政务类智慧应用）通过综合分析城市重点区域的视频监控数据、重要路段视频监控数据、公共交通（包括地铁）客流数据，发现重点区域人群聚集异常，随后，城市运营和指挥中心通过公共支撑平台向相关行业部门发送该消息，相关部门根据消息做出相关预案并进一步处理（例如公安部门向人群播放疏散广播或派员疏散人群）。4
HiiKANiKAca
6.7事件上报
YDB1452014
在城市的日常运行管理中，行业系统采集城市运行数据，并对采集的信息进行分析处理，当监测到异常数据时，生成事件并以消息的方式上报给公共支撑平台。公共支撑平台再将事件发送给订阅该类事件的智慧应用，智慧应用对其进行智能响应。例如：市政管理系统通过布设的水位传感器采集道路积水情况，当采集到的水位信息超过设定的阅值时，生成告警事件并上传至公共支撑平台；公共支撑平台再将告警事件推送给订阅该类事件的应用，应用可以告知其用户“某路段积水严重，注意安全”7智慧城市信息交互流程
7.1接入
各类智慧城市应用在使用公共支撑平台发布的数据之前，需首先向公共支撑平台进行接入。接入时，应用需提交两大类信息：1）应用自身的信息；2）应用所需要的数据类型、格式、数量等信息。公共支撑平台对应用接入的信息进行审核，审核通过后为应用分配唯一的标识及相关权限，鉴权通过后，应用才能访问行业系统及基础数据库发布的数据资源。应用接入的流程如下（见图2）：智慧城市应用向公共支撑平台提交接入信息一一公共支撑平台接收并审核应用一一公共支撑平台返回接入结果给应用：
应用接入失败，公共支撑平台记录并发布接入失败的信息；应用接入成功，公共支撑平台记录并保存应用接入的结果。应用
向公共支撑平台
提交接入信息
公共支撑平台
接收并审核
成功？
公共支撑平台记录
并保存接入结果
公共支撑平台
记录并发布
接入失败信息
图2应用接入流程
TiikAoNiKAca
YDB1452014
行业系统和基础数据库中在公共支撑平台上发布数据之前，首先应向公共支撑平台进行接入。接入时需提供的信息如下：数据名称、类型，数据访问接口，优先级等。公共支撑平台对行业系统和基础数据库的接入进行审核，当接入审核通过时，为行业系统或基础数据库所发布的数据分配唯一的标识。行业系统和基础数据库接入的流程如下（见图3）行业系统和基础数据库（流程图中将二者一并简称数据库）向公共支撑平台提交接入信息一一公共支撑平台接收并审核接入一一公共支撑平台返回接入结果给行业系统或基础数据库：行业系统和基础数据库接入失败，公共支撑平台记录并发布接入失败信息；行业系统和基础数据库接入成功，公共支撑平台记录并保存接入的结果，并向行业系统或基础数据库所发布的数据分配唯一的标识。行业系统或基础数
据库向公共支撑平
台提交接入信息
公共支撑平台
接受并审核
成功？
公共支撑平台记录
并保存接入结果，并向行
业系统或基础数据库所发
布的数据分配唯一标识
公共支撑平台
记录并发布
接入失败信息
图3行业系统或基础数据库接入流程7.2数据更新
公共支撑平台和行业系统或基础数据库之间先建立认证鉴权及相关准备。公共支撑平台为各个行业数据库或基础数据库建立索引，当行业数据库或基础数据库更新时，将及时向公共支撑平台反馈这一更新，公共支撑平台所建立的索引也同步更新。数据更新的流程如下（见图4）。行业系统或基础数据库向公共支撑平台提交数据更新信息一一公共支撑平台对所更新的数据进行审核一一公共支撑平台返回数据更新结果给行业系统或基础数据库：数据更新失败，公共支撑平台记录并发布数据更新失败信息；数据更新成功，公共支撑平台记录并保存数据更新的结果，且更新相应的数据索引。6
HiiKAoNiKAca
7.3数据获取
行业系统或基础数据
库向公共支撑平台提
交数据更新信息
公共支撑平台
接受并审核
成功？
公共支撑平台记录
并保存数据更新结果，
且更新相应的数据索引
公共支撑平台
记录并发布
数据更新失败
图4行业系统或基础数据库的数据更新流程YDB1452014
公共支撑平台和智慧城市应用、公共支撑平台和行业系统或基础数据库之间先建立认证鉴权及相关准备。
当智慧城市应用需要获取数据资源时，应用首先向公共支撑平台香询查询所需的数据，智慧城市应用向公共支撑平台查询数据的方式有两种：关键字查询和数据标识查询。在前一种查询中，应用将关键字发送给公共支撑平台，公共支撑平台通过搜索行业系统或基础数据库所发布的数据，向应用返回与关键字相关的数据信息（如数据描述、访问接口等）；对于后一种查询，应用将已知的数据标识发送给公共支撑平台，公共支撑平台通过对数据标识进行解析直接返回相关的数据信息（如数据描述、访问接口等）。经公共支撑平台确认后，建立起应用与行业系统或基础数据库之间的访问关系。然后，应用根据平台返回的数据信息（如访问接口等），直接向行业系统或基础数据库请求数据，行业系统或基础数据库作出数据响应，向应用发送所请求数据。当行业系统或基础数据库未能按要求发送数据，或应用不能正确接收数据，或公共支撑平台确认数据获取时发生错误，或应用所请求的数据与行业系统或基础数据库能够提供的数据不匹配等情况发生时，数据获取失败，应用向公共支撑平台反馈错误信息，公共支撑平台记录错误信息。
数据获取的流程如下（见图5）。应用向公共支撑平台提交需求信息一一公共支撑平台查询行业系统及基础数据库的索引一—公共
支撑平台向应用返回数据访问方式一一建立应用与行业系统或基础数据库之间的访问关系一一应用向行业系统或基础数据库请求数据：请求数据失败，应用向平台反馈错误信息，由平台记录：请求数据成功，行业系统或基础数据库向应用发送数据。YDB145—2014
7.4订阅/推送
应用向公共支撑
平台提交需求
公共支撑平台查询
数据库索引
公共支撑平台向应用
返回数据访问方式
建立应用与行业系统
或基础数据库之间的
访问关系
应用向行业系统或基
础数据库请求数据
请求数
据成功？
行业系统或基础数据
库向应用发送数据
应用向平台
反馈错误信
图5数据获取流程
按照行业系统和基础数据库在公共支撑平台上发布的信息，智慧城市应用在公共支撑平台按主题或类别订阅相关数据。经公共支撑平台确认后，行业系统和基础数据库按照订阅周期向应用直接发送相关数据。
订阅/推送的流程如下（见图6）。智慧城市应用提交订阅请求一一公共支撑平台向行业系统/基础数据库发送订阅请求一一行业系统/基础数据库向应用推送订阅数据：推送失败，行业系统/基础数据库向平台反馈结果：推送成功，智慧城市应用接收数据。8
7.5事件下发
智慧城市应用提
交订阅请求
公共支撑平台发送
订阅请求
行业系统/基础数据
库推送订阅数据
成功？
智慧城市应用接收
行业系统/基础数据
库向平台反馈
图6订阅/推送流程
YDB1452014
智慧城市应用对获取到的行业系统或基础数据库数据进行综合分析，当分析出异常情况时，生成事件并通过公共支撑平台向行业系统或基础数据库下发该异常事件消息。行业系统收到平台下发的消息后，做出智能响应。
事件下发的流程如下（见图7）。智慧城市应用分析出异常情况
消息：
应用通过公共支撑平台向行业系统或基础数据库下发异常事件异常事件消息发送失败，应用或平台进行记录；异常事件消息发送成功，行业系统接收消息并作出智能响应。9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
