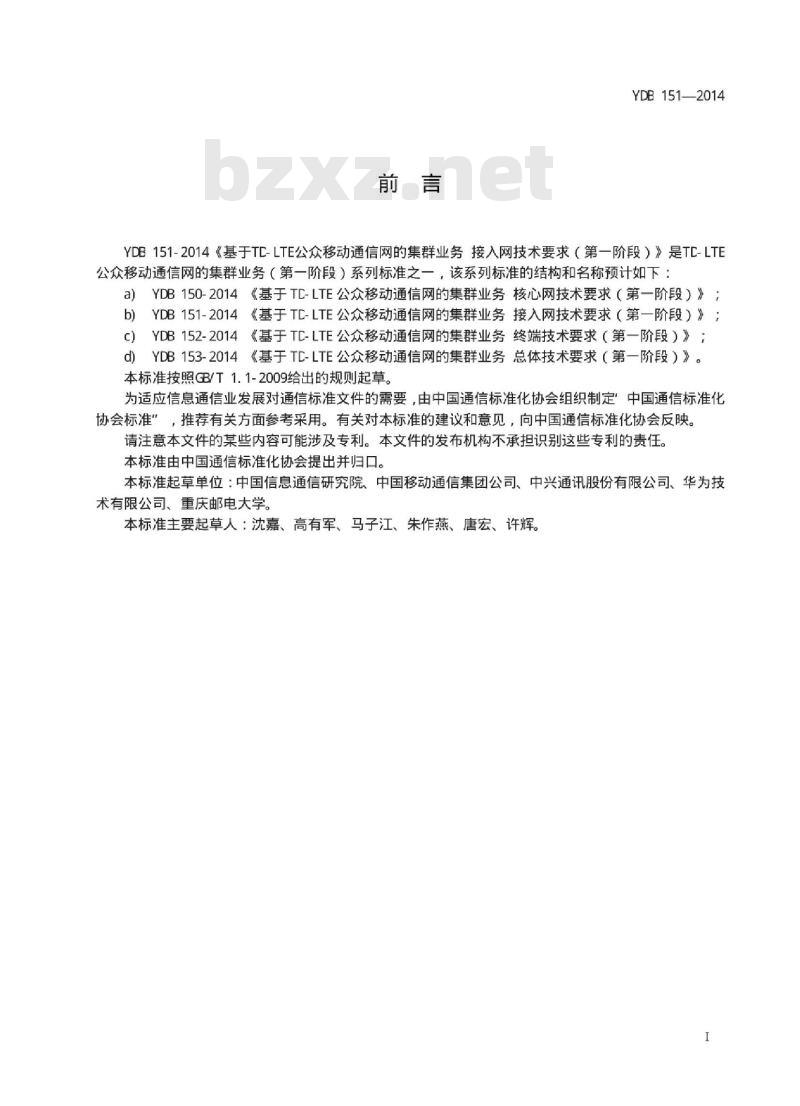

YDB151-2014《基于TC-LTE公众移动通信网的集群业务接入网技术要求（第一阶段）》是TC-LTE公众移动通信网的集群业务（第一阶段）系列标准之一，该系列标准的结构和名称预计如下：YDB150-2014《基于TC-LTE公众移动通信网的集群业务核心网技术要求（第一阶段）》；a)
YDB151-2014《基于TC-LTE公众移动通信网的集群业务接入网技术要求（第一阶段）》；YDB152-2014《基于TC-LTE公众移动通信网的集群业务终端技术要求（第一阶段）》；d）YDB153-2014《基于TC-LTE公众移动通信网的集群业务总体技术要求（第一阶段）》本标准按照GB/T1.1-2009给出的规则起草。为适应信息通信业发展对通信标准文件的需要，由中国通信标准化协会组织制定中国通信标准化协会标准”，推荐有关方面参考采用。有关对本标准的建议和意见，向中国通信标准化协会反映。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中国移动通信集团公司、中兴通讯股份有限公司、华为技术有限公司、重庆邮电大学。
本标准主要起草人：沈嘉、高有军、马子江、朱作燕、唐宏、许辉。HiiKANiKAca
YDB151—2014
基于TD-LTE公众移动通信网的集群业务接入网技术要求（第一阶段）

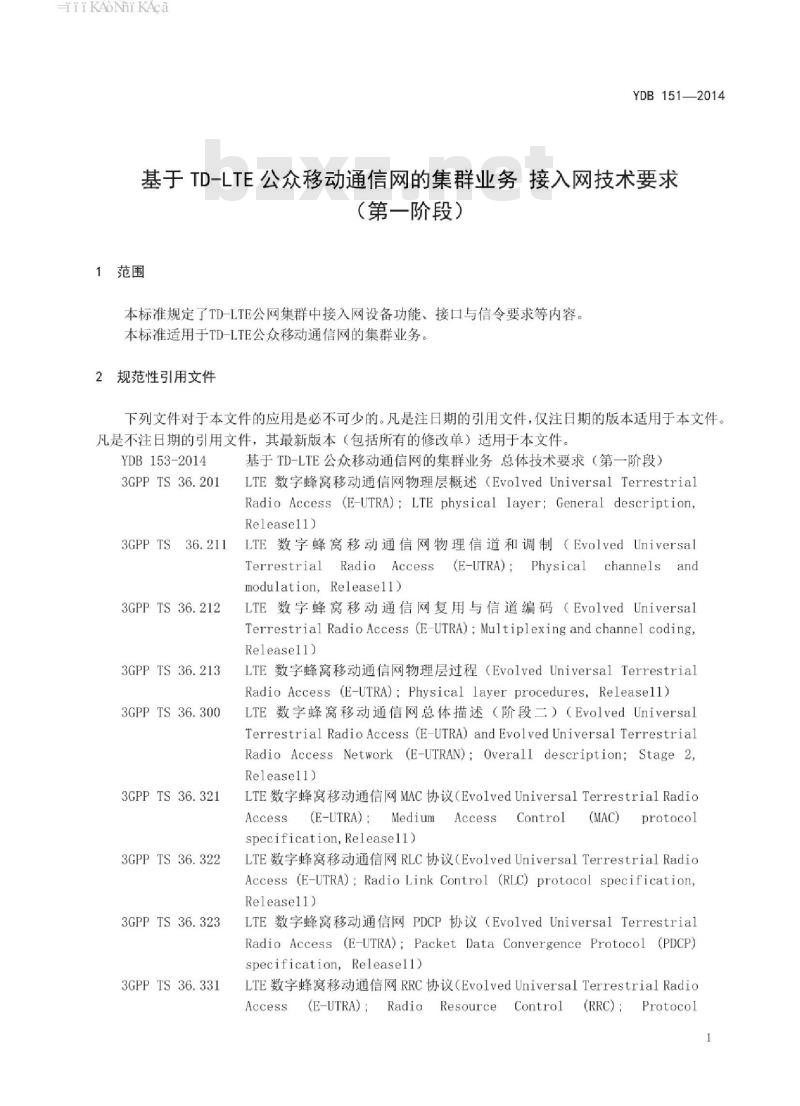

1范围
本标准规定了TD-LTE公网集群中接入网设备功能、接口与信令要求等内容本标准适用于TD-LTE公众移动通信网的集群业务。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YDB153-2014
3GPPTS36.201
基于TD-LTE公众移动通信网的集群业务总体技术要求（第一阶段）LTE数字蜂窝移动通信网物理层概述（Evolved UniversalTerrestrialRadio Access (E-UTRA): LTE physical layer; General description,Releasell)
3GPPTS36.211
LTE数字蜂窝移动通信网物理信道和调制（EvolvedUniversalTerrestrial Radio Access (E-UTRA); Physical channels andmodulation,Releasell)
3GPPTS36.212
3GPPTS36.213
3GPPTS36.300
3GPPTS36.321
3GPPTS36.322
3GPPTS36.323
3GPPTS36.331
LTE数字蜂窝移动通信网复用与信道编码（EvolvedUniversalTerrestrial Radio Access (E-UTRA); Multiplexing and channel coding,Releasell)
LTE数字蜂窝移动通信网物理层过程（EvolvedUniversalTerrestrialRadio Access (E-UTRA):Physical layer procedures, Releasell)LTE数字蜂窝移动通信网总体描述（阶段二）（EvolvedUniversalTerrestrial Radio Access (E-UTRA) and Evolved Universal TerrestrialRadio Access Network (E-UTRAN); Overall description; Stage 2,Releasell)
LTE数字蜂窝移动通信网MAC协议（EvolvedUniversalTerrestrialRadioAccess
(E-UTRA):MediumAccessControl(MAC)protocolspecification,Releasell)
LTE数字峰蜂窝移动通信网RLC协议（EvolvedUniversalTerrestrialRadioAccess (E-UTRA); Radio Link Control (RLC) protocol specification,Releasell)
LTE数字蜂窝移动通信网PDCP协议（EvolvedUniversalTerrestrialRadio Access (E-UTRA): Packet Data Convergence Protocol (PDCP)specification，Releasell)
LTE数字蜂窝移动通信网RRC协议（EvolvedUniversalTerrestrialRadio(E-UTRA);Radio ResourceControl(RRC);ProtocolAccess
HiiKAoNiKAca
YDB151—2014
3GPPTS36.443
3GPPTS36.445
specification,
ReleaselD
LTE数字蜂窝移动通信网M2应用协议（M2AP）（EvolvedUniversaITerrestrialRadioAccessNetwork(E-UTRAN);M2ApplicationProtocol(M2AP)Releasel1)
LTE数字蜂窝移动通信网Ml数据传输（EvolvedUniversalTerrestrialRadio Access Network (E-UTRAN); Ml data transport, Releasel1)3术语、定义和缩略语

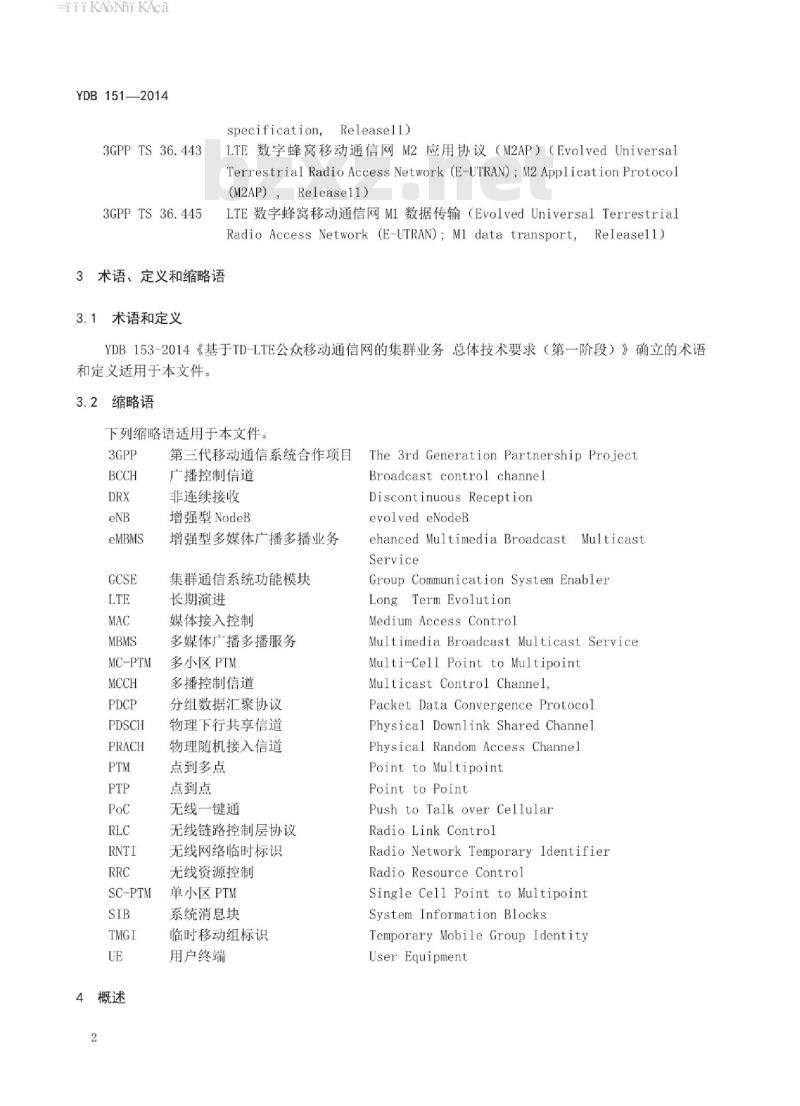

3.1术语和定义
YDB153-2014《基于TD-LTE公众移动通信网的集群业务总体技术要求（第一阶段）》确立的术语和定义适用于本文件。
2缩略语
下列缩略语适用于本文件。
MC-PTM
SC-PTM
4概述
第三代移动通信系统合作项目
The3rdGenerationPartnershipProject广播控制信道
非连续接收
增强型NodeB
增强型多媒体广播多播业务
集群通信系统功能模块
长期演进
媒体接入控制
多媒体广播多播服务
多小区PTM
多播控制信道
分组数据汇聚协议
物理下行共享信道
物理随机接入信道
点到多点
点到点
无线一键通
无线链路控制层协议
无线网络临时标识
无线资源控制
单小区PTM
系统消息块
临时移动组标识
用户终端
Broadcast control channel
Discontinuous Reception
evolved eNodeB
ehanced Multimedia BroadcastMulticastService
Group Communication System EnablerLong Term Evolution
Medium Access Control
MultimediaBroadcastMulticastServiceMulti-Cell Point to MultipointMulticast Control Channel,
Packet Data Convergence ProtocolPhysical Downlink Shared ChannelPhysical Random Access ChannelPoint to Multipoint
Point to Point
Push to Talk over Cellular
Radio Link Control
RadioNetworkTemporaryIdentifierRadio Resource Control
Single Cell Point to MultipointSystem Information Blocks
Temporary Mobile Group IdentityUser Equipment
HiiKANiKAca
YDB151—2014
本标准采用MC-PTM模式和SC-PTM模式，实现公网集群，其核心思想是：采用改进的PoC作为集群调度器，并采用eMBMS网元实现集群的业务调度和分发。MC-PTM模式和SC-PTM模式都是基于核心网eMBMS架构，但在无线侧采用不同的无线承载模式。MC-PTM就是采用MBSFN模式，SC-PTM就是采用组调度模式，接入网架构示意图如图1。集群业务的业务区域之外，采用PTP模式：业务区域之内，集群业务可以采用以下模式：MC-PTM模式或SC-PTM模式。
在MC-PTM模式下，MCE负责无线资源的调度，控制面采用M2接口，用户面采用M1接口。在SC-PTM模式下，eNB负责无线资源的调度，可以根据需要，配置集群终端处于RRC连接状态下，控制面采用S1接口，用户面采用S1/M1接口。eNB根据其控制的小区是否有感兴趣该集群业务的集群终端，在该小区可以释放该集群业务的承载资源，或者采用SC-PTM模式承载该集群业务MM
用于MC-PTM
MBMSGW:MBMS网美
MCE:多小区I多提协作实体
S1-MME
用于SC-PTM
M1：用产面口（用干MC-PTM和SC-PTM模式M2:E-LTRAN内部遇拍接口（促用于MC-PTM)M3:E-UTRANandEPC间控商接口（仅用于MC-PTM）SI-MME：#割面接口（仅用干SC-ITM）图1集群业务接入网架构示意图
EUTRAN
步驿5：MC-PTH传输模式
#群业务信令（groupinfo）
BM-SC/MBMS
GW/MME
GCSE server
厂步覆2：判断采用PTP！
或TV牙发模式
步骤3.MPMS会话开始过程
步骤4。建立MC-PTM传输承载
图2采用MC-PTM模式建立无线承载的集群业务采用MC-PTM模式建立无线承载的集群业务流程图见图2，包括以下处理流程：步骤1：UE向GCSEserver，比如公共安全服务器发起群组通信建立消息，包含相关群组信息；步骤2：GCSEserver决定某个集群业务的分发模式，即：单播分发或多播分发；步骤3：GCSEserver向核心网MuSe发起MBMS会话开始流程，包含相关群组信息、组业务的QoS、业务区域等：
HiiKAoNiKAca
YDB151—2014
步骤4：采用MC-PTM模式建立集群承载步骤5：集群终端根据网络侧配置的参数，建立MC-PTM承载，并开始接收集群业务。Initi
EUTRAN
步骤1，典群群组打始呼叫建立消息MuSe
GCSE sorver
步翼2：断采用PTP！
威PT分发模式
步骤3。MBIS会活开始过程
步限4建立SC-PTM传输承盈
广形疆5：eNB判断保用
PTP或FTM分发模式
寻呼集群模式UE进入连接态
步量5
，针村集群业务进行DEx配置。
6：SC-PTM传输餐式
图3图3采用SC-PTM模式建立无线承载的集群业务采用SC-PTM模式建立无线承载的集群业务流程图见图3，包括以下处理流程：步骤1：初始UE向GCSEServer，比如公共安全服务器发起群组通信建立消息，包含相关群组信息步骤2：GCSEserver决定某个集群业务的分发模式，即：单播分发或多播分发；步骤3：GCSEServer向核心网MuSe发起MBMS会话开始流程，包含相关群组信息、组业务的QoS、业务区域等：
步骤4：eNB采用SC-PTM模式建立集群承载。步骤5：eNB决定为某个集群业务建立SC-PTM模式或者释放SC-PTM模式。eNB创建和集群模式UE的RRC连接并根据集群模式进行无线资源配置，包括针对集群业务和正常业务的连接态DRX配置，集群业务的连接态DRX配置比正常业务的连接态DRX配置得更短步骤6：集群模式UE根据网络侧配置的参数，建立SC-PTM承载或PTP承载，并开始接收集群业务。在个集群通信会话期间，集群模式UE保持在RRC连接状态。5设备功能要求
5.1MCE功能要求
MCE应支持现有功能，同时应增加支持MC-PTM模式下的集群功能。对于集群业务，MCE可以为eNB配置更短的MCCH修改周期和MCCH调度周期5.2eNB功能要求
eNB应支持现有功能，同时应增加支持集群功能对于SC-PTM模式，eNB需要获知UE的集群组标识信息（比如TMGI），UE的集群组标识信息和调度Group-RNTI的映射关系属于eNB内部实现，eNB如果检测到同一个小区内有多个UE属于同一个组，则eNB给这些UE配置相同的Group-RNTI，并通过Group-RNTI进行组调度。4
HiiKAoiKAca
6接口与信令
6.1Uu接口与信令
6.1.1协议栈结构
控制面协议栈和用户面协议栈，见3GPPTS36.300。6.1.2物理层
见3GPPTS36.211、3GPPTS36.212和3GPPTS36.213。说明：在eMBMS中，子载波间隔采用15kHz。6.1.3层二
6.1.3.1概述
YDB151—2014
针对MC-PTM模式，MAC子层、RLC子层、PDCP子层没有修改，见3GPPTS36.321，3GPPTS36.322和3GPPTS36.323。
针对SC-PTM模式，在MAC子层增加逻辑信道映射关系和组调度标识Group-RNTI，RLC子层，PDCP子层没有修改，见3GPPTS36.321，3GPPTS36.322，3GPPTS36.323。6.1.3.2逻辑信道映射
MCCH PCCH
DCCHDTCH
DL-SCH
图4逻辑信道映射
Dowrink
Loecal chmels
Dowrilink
Trarsport chreis
图4是逻辑信道映射示意图。针对MC-PTM模式，集群业务信道采用MTCH，映射到MCH传输信道上；集群通信控制信道采用MCCH，映射到MCH传输信道上。针对SC-PTM模式，集群业务信道采用DTCH（或MTCH），映射到DL-SCH传输信道上：集群通信控制信道采用DCCH，映射到DL-SCH传输信道上。6.1.3.3SC-PTM模式Group-RNTI
Group-RNTI是在组调度模式下，一个小区内多个公网集群UE共享使用的调度标识。Group-RNTI可定义在专用搜索空间，如果在专用搜索空间，为了解调的可靠性，组调度可能需要较高的聚合级别，比如CCE聚合级别为4和8。6.1.4RRC层
HiiKAoiKAca
YDB151—2014
6.1.4.1概述
对于SC-PTM模式，如果UE处于RRC连接模式，则RRC层内容没有修改。如果集群会话开始之前，UE处于空闲模式且需要考虑UE进入RRC连接模式，则可以考虑采用现有方式，例如：SIB和/或寻呼，使得UE进入连接模式。
本条所修改的RRC层内容仅用于MC-PTM模式6.1.4.2MBMSsignalingon BCCH
为了满足集群业务时延短的要求，需要缩短SIB13上MCCH周期和MCCH内容改变通知的时间。注：在SIB13上，分别了配置了MCCH重复周期、MCCH修改周期和MCCHinformationchangenotification的参数因此需要修改这些参数值。
6.1.4.3MCCH重复周期和修改周期为了满足集群业务时延短的要求，需要缩短SIB13上MCCH的重复周期和修改周期。MCCH重复周期：40ms，80ms、160ms320ms、640ms、1280ms、2560msMCCH修改周期：160ms、320ms、640ms、1280ms、2560ms、5120ms、10240ms。6.1.4.4MCCH信息改变通知
为了满足集群业务时延短的要求，需要缩短MCCH信息改变的通知时间。根据3GPP协议，该通知时间是最短MCCH修改周期的1/2或1/4，所以不需要修改参数就可以实现集群业务的要求。6.1.4.5MCH分配周期和调度周期集群的语音业务对时延及时延抖动比较敏感，良好的语音业务通常需要无线侧保证20ms的调度周期，所以，针对集群业务，需要缩短相对应的MCH分配周期和MCH调度周期。MCH分配周期：20ms、40ms、80ms、160ms、320ms、640ms、1280ms、2560ms。MCH调度周期：20ms、40ms、80ms、160ms、320ms、640ms、1280ms、2560ms、5120ms、10240ms。6.2M1接口与信令
对于MC-PTM模式和SC-PTM模式，均见3GPPTS36.445。6.3M2接口与信令
6.3.1概述
6.3之内容仅用于MC-PTM模式。
6.3.2M2AP过程
除了M2SETUP过程、eNBConfigurationUpdate过程、MCEConfigurationUpdate，MBMS SchedulingInformation过程，其它过程见3GPPTS36.443。6.3.3M2建立过程
M2 SETUP RESPONSE
MCE发送这个消息，用于建立M2接口实例，提供MCCH相关的BCCH信息，如表1。方向：MCE-eNB
HiiKAoNiKAca
信息元素/组名
Message Type
Global MCE ID
MCEName
related
Configuration data per
MBSFNarea
>MCCHrelatedBCCH
Configuration data Item
>> MCCH related
Configuration Item
Criticality Diagnostics
6.3.4eNB配置更新过程
表1M2建立过程信息元素列表
KmaxnoofMB
SFNareas>
类型和参考
参见3GPPTS
36.433中9.2.1.1
参见3GPPTS
36.433中9.2.1.16
Printable String
(1..150,...)
参见3GPPTS
36.433中9.2.1.13
参见3GPPTS
36.433中9.2.1.7
·ENB CONFIGURATION UPDATEACKNOWLEDGE该消息用于响应ENBCONFIGURATIONUPDATE消息，如表2。方向：MCE→eNB
信息元素/组名
Message Type
related
Configuration data per
MBSFNarea
related
Configuration data Item
>>MCCH related
Configuration Item
语法描述
eNB配置更新过程信息元素列表
SFNareas)
Criticality Diagnostics
6.3.5MCE配置更新过程
类型和参考
参见3GPPTS
36.433中9.2.1.1
参见3GPPTS
36.433中9.2.1.13
参见3GPPTS
36.433中9.2.1.7
语法描述
重要性
重要性
YDB151—2014
指定重要性
reject
reject
ignore
reject
reject
说明：集群业
务需要修改
相关参数
ignore
指定重要性
reject
reject
reject
说明：集群业
务需要修改
相关参数
ignore
YDB151—2014
MCECONFIGURATIONUPDATE
MCE发送这个消息用于指示MCE的应用配置数据发生了变化，如表3。方向：MCE→eNB
表3MCE配置更新过程信息元素列表信息元素/组名
Mes sage Type
Global MCE ID
MCEName
related
Configuration data per
MBSFNarea
related
Configuration data Item
>>MCCH
related
Configuration Item
CmaxnoofMB
SFNareas>
类型和参考
参见3GPPTS
36.433中9.2.1.1
参见3GPPTS
36.433中9.2.1.16
Printable String
(1..150,. ..)
见本标准6.3.5
语法描述
6.3.6MBMs调度信息过程（MBMsSchedulingInformationprocedure）重要性
指定重要性
reject
reject
ignore
reject
reject
说明：集群业
务需要修改
相关参数
为了满足集群业务时延短的要求，该过程中参数“MCCHupdatetime”需要缩短。由于3GPP协议中采用1个或多个MCCH修改周期来指示MCCHupdatetime，所以不需要修改此参数值。同时，该过程中的参数“MCHSchedulingPeriod”需要缩短。MCCHrelated BCCH Configuration Item这个信息单元为eNB提供MCCH相关的BCCH配置信息，如表4。表4MBMS调度信息过程信息元素列表信息元素/组名
MBSFN Area Id
PDCCH Length
Repetition Period
类型和参考
参见3GPPTS
36.433中9.2.1.14
ENUMERATED
ENUMERATED(rf4,
rf8,rf16,rf32,
rf256)
rf128,
语法描述
This IE is encoded along
the number of OFDM symbols
for PDCCH as of table
6.7-1. in TS 36.211 [12].
The same encoding as the
mcch-RepetitionPeriod IE
inthemcch-Config IEas
specified in TS 36.331
说明：集群业务需要更短的免费标准下载网bzxz
重复周期
offset
信息元素/组名
Modification Period
Subframe Allocation Info
Modulation
Scheme
Coding
CellInformationList
>CellInformation
>>E-UTRAN CGI
>>Cell Reservation Info
PMCH配置
表4（续）
(maxnoofcells)
类型和参考
INTEGER (0..10)
ENUMERATED (rf16.
rf128,
rf256,
rf512,rf1024)
(SIZE(6))
STRING
ENUMERATED(n2,
n7,n13,n19)
参见3GPP
36.433中9.2.1.11
ENUMERATED
(reservedCell)
nonReservedCell,
这个信息单元为为MCCH提供了PMCH配置的相关内容，如表5。表5PMCH配置信息元素列表
信息元素/组名
Allocated Subframes End
Modulation
Scheme
Coding
MCH Scheduling Period
6.4M3接口与信令
类型和参考
INTEGER (0..1535)
INTEGER (0..28)
ENUMERATED(rf2,
rf8,rf16,rf32,rf64,
rf128,
rf256,
rf1024)
rf512,
YDB151—2014
语法描述
The same encoding as the
mcch-Offset
mcch-Config
specified in TS 36.331
The same encoding as the
mcch-ModificationPeriod
IEinthemcch-ConfigIE
as specified in TS 36.331
说明：集群业务需要更短的
修改周期
The same encoding as the
sf-AllocInfo IE specified
inTS36.331[11]
The same encoding as the
signalling/CS
specified in TS 36.331
语法描述
Encoded asthesf-AillocEnd
IEinTS36.331 [11].
Encoded as the dataMCs
IEinTS36.331[11]
Encoded
the mch-SchedulingPeriod IE
inTS36.331［11].说明：集群
业务需要更短的MCH调度周期。
