【国家标准】 应急避难场所 标志

ICS、13.200
CCS A90

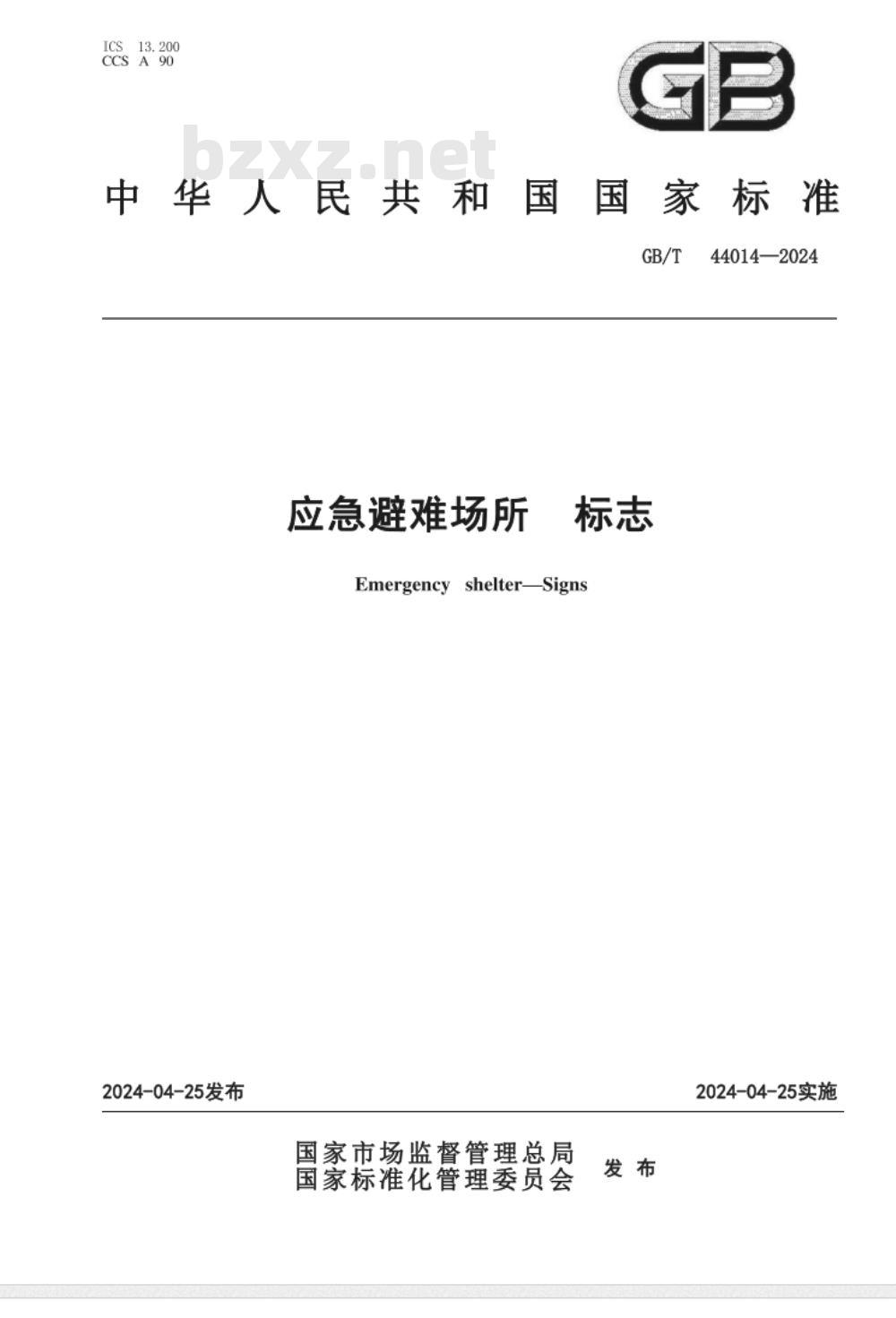

中华人民共和国国家标准
GB/T44014—2024
应急避难场所
Emergency shelter-Signs
2024-04-25发布
国家市场监督管理总局
国家标准化管理委员会
2024-04-25实施

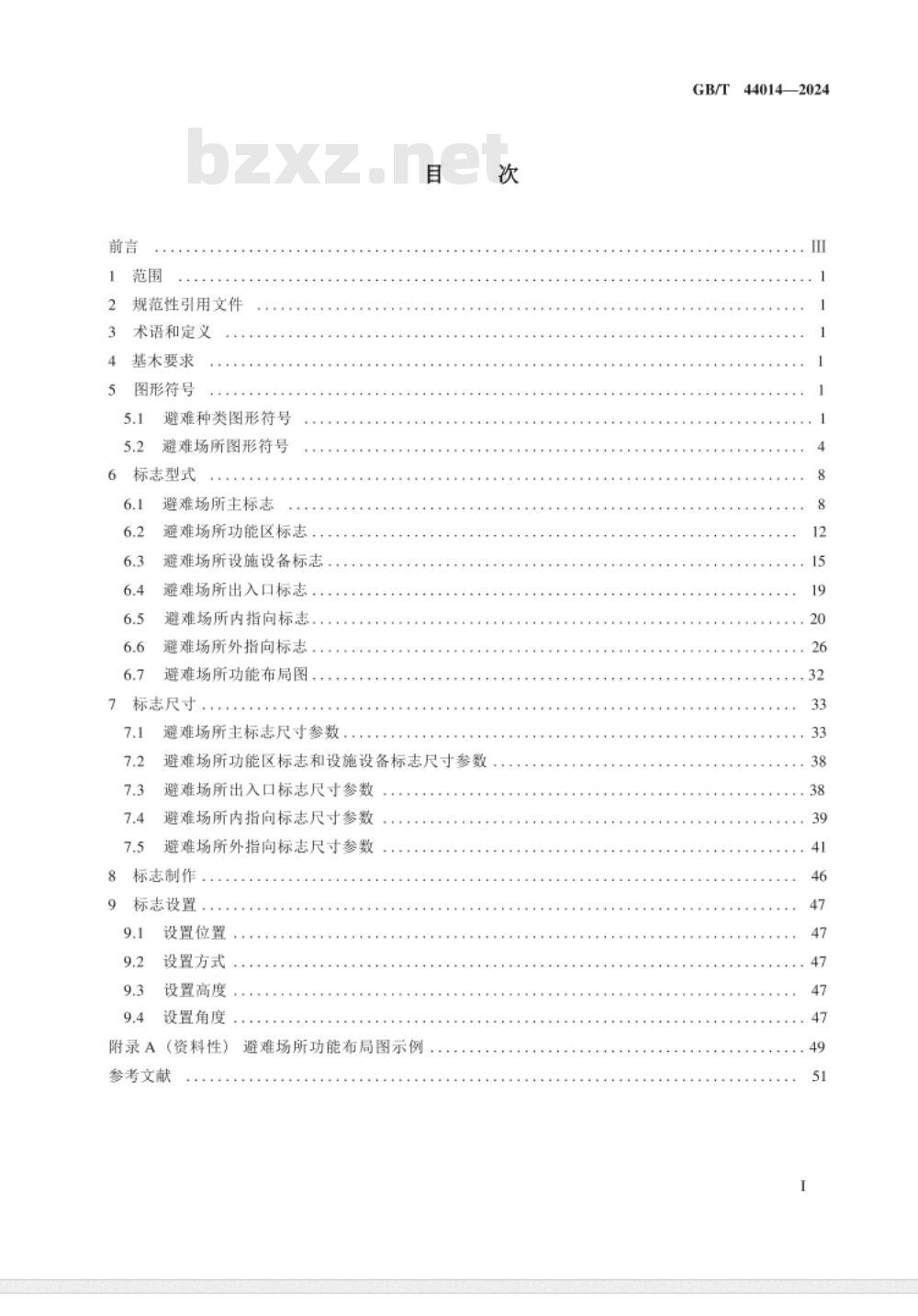

规范性引用文件
术语和定义
基木要求
图形符号
避难种类图形符号
避难场所图形符号
标志型式
避难场所主标志
避难场所功能区标志
避难场所设施设备标志
避难场所出入口标志
避难场所内指向标志
避难场所外指向标志
避难场所功能布局图，
标志尺寸
避难场所主标志尺寸参数，
避难场所功能区标志和设施设备标志尺寸参数避难场所出入口标志尺寸参数
避难场所内指向标志尺寸参数
避难场所外指向标志尺寸参数
标志制作
标志设置
附录A
设置位置
设置方式
设置高度
设置角度
(资料性)
参考文献
避难场所功能布局图示例
GB/T440142024Www.bzxZ.net
T44014—2024

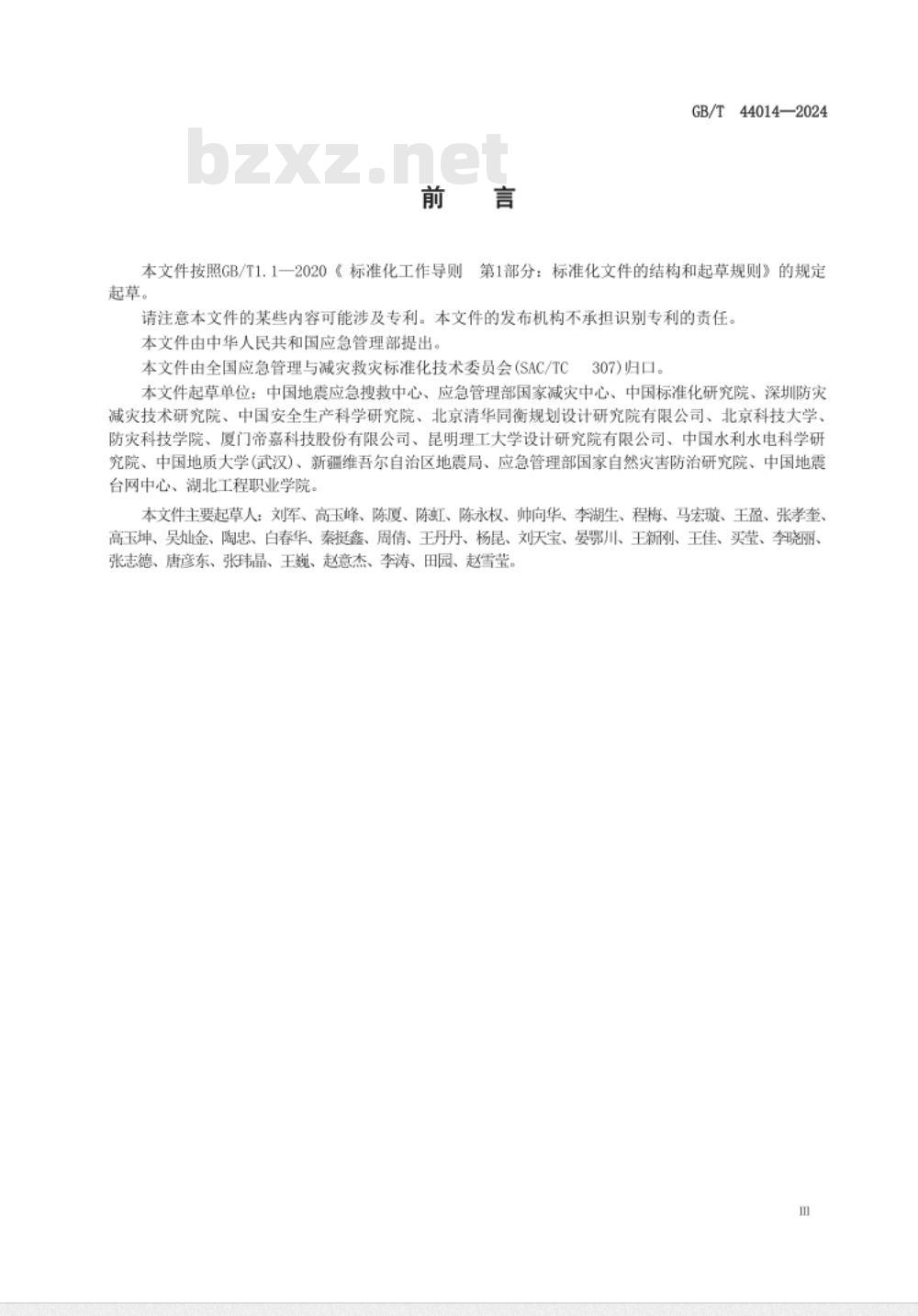

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国应急管理部提出。本文件由全国应急管理与减灾救灾标准化技术委员会(SAC/TC307)归口。本文件起草单位：中国地震应急搜救中心、应急管理部国家减灾中心、中国标准化研究院、深圳防灾减灾技术研究院、中国安全生产科学研究院、北京清华同衡规划设计研究院有限公司、北京科技大学、防灾科技学院、厦门帝嘉科技股份有限公司、昆明理工大学设计研究院有限公司、中国水利水电科学研究院、中国地质大学（武汉）、新疆维吾尔自治区地震局、应急管理部国家自然灾害防治研究院、中国地震台网中心、湖北工程职业学院。本文件主要起草人：刘军、高玉峰、陈厦、陈虹、陈永权、帅向华、李湖生、程梅、马宏璇、王盈、张孝奎、高玉坤、吴灿金、陶忠、白春华、秦挺鑫、周倩、王丹丹、杨昆、刘天宝、晏鄂川、王新刚、王佳、买莹、李晓丽、张志德、唐彦东、张玮晶、王巍、赵意杰、李涛、田园、赵雪莹。m
1范围
斤标志
应急避难场所
GB/T44014—2024
本文件界定了应急避难场所标志的图形符号，规定了标志的基本要求和标志型式、标志尺寸、标志制作与标志设置的要求。
本文件适用于应急避难场所标志的制作与设置。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
15565—2020
23827—2021
44012—2024
44013—2024
术语和定义
图形符号术语
道路交通标志板及支撑件
应急避难场所术语
应急避难场所
分级及分类
GB/T15565—2020、GB/T44012—2024基本要求
界定的术语和定义适用于本文件。避难场所标志除按GB/T44013一2024的规定分级和分类，还符合下列要求。图形符号：能单独使用，也能与文字、数字、方向等信息组合使用，在图形符号区域内不应添加a
其他元素。
b）文字：标志中的“应急避难场所”、场所名称、功能区和设施设备的文字应同时标注中文和英文，少数民族地区根据需要将英文替换成少数民族文字；中文字体应使用黑体，英文字体应使用Arial字体，数字应使用阿拉伯数字。c
颜色：图形符号颜色、衬底色和边框颜色的使用应符合第6章的规定，边框颜色宜与图形符号颜色相同，且应：
黑色色值为(R:0,G:0,B:O);
5图形符号
红色色值为(R:255,G:0,B:0);
蓝色色值为(R:0,G:0,B:255);
绿色色值为(R:34,G:153,B:58)。5.1避难种类图形符号
避难种类主要包括：地震灾害、地质灾害、洪涝灾害、台风与暴雨灾害、低温冷冻与雪灾、海啸灾害、1
44014—2024
森林草原火灾、生产安全事故、生态环境事件、公共卫生事件、空袭事件等。避难种类图形符号应符合表1的规定。
避难种类图形符号
图形符号
地震灾害
Earthquake Disaster
地质灾害
Geological Disaster
洪涝灾害
Flood Disaster
台风与暴雨灾害
Typhoon Disaster and
Rainstorm Disaster
表示地震灾害（含火山灾害》的图形符号
表示地质灾害的图形符号
表示洪涝灾害（含山洪灾害）的图形符号
表示台风灾害和暴雨灾害的图
形符号
[来源：GB/T 22164—2017(43)，有修改】
图形符号
避难种类图形符号(续）
表1通
低温冷冻与雪灾
Cryogenic Disaster and
Snov Disaster
海啸灾害
Tsunami Disaster
森林草原火灾
Forest and Grassland
Fire Disaster
生产安全事故
Work Safety Accident
GB/T44014—2024
表示低温灾害和冰雪灾害等的
图形符号
表示海啸灾害的图形符号
表示森林草原火灾的图形符号
[来源：GB/T35649—2017
(A10600))
表示生产安全事故的图形符号
[来源：GB10396—2006
(A. 14. 1))
44014—2024
图形符号
避难场所图形符号
避难种类图形符号（续）
生态环境事件
Ecological Environmental Inciden公共卫生事件
Public Health Incident
空装事件
Air Raid Incident
表示生态环境事件的图形符号
[来源：GB/T35649—2017
(A21400)J
表示公共卫生事件的图形符号
表示空袭事件的图形符号
避难场所图形符号应符合表2的规定，其中室外型避难场所和室内型避难场所的图形符号应根据避难场所所在方向，选用该图形符号的镜像图形编号
图形符号
表2避难场所图形符号
室外型避难场所
Outdoor Emergency Shelter
室内型避难场所
Indoor Emergency Shelter
人防疏散基地
Civil Air Defense Evacuation Base应急集散
Evacuation Assembly
GB/T44014—2024
表示室外型避难场所的图形
[来源：GB/T24362—2009
(A-01)，有修改）
表示室内型避难场所的图形
[来源：GB/T24362—2009
(A-01)，有修改）
表示人防疏散基地的图形符号
表示应急集做的图形符号
[来源：GB/T38605—2020(02
有修改】
44014—2024
图形符号
：避难场所图形符号（续）
应急宿住
Emergency Residential
防疫隔离
Antiepidemic Isolation
文体活动
Recreational and Sports Activit公共服务
Public Service
表示应急宿住的图形符号
表示防疫隔离的图形符号
[来源：GB 2894—2008(2-6)，有修改
表示文体活动的图形符号
[来源：GB/T10001.4—2021
表示公共服务的图形符号
