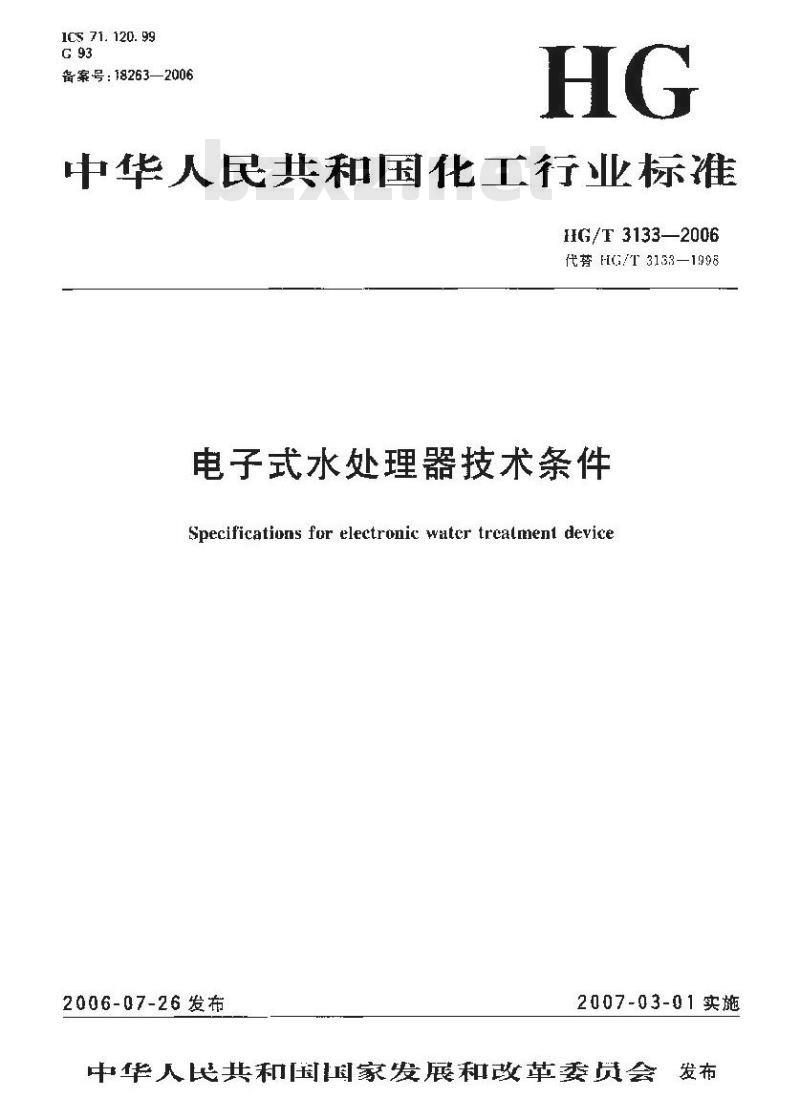

1CS 71. 120. 99
备案号：18263—2006
中华人民共和国化工行业标准
HG/T 3133—2006
代IG/T3133—1998
电子式水处理器技术条件
Specifications for electronic watcr trcalment device2006-07-26发布
2007-03-01实施

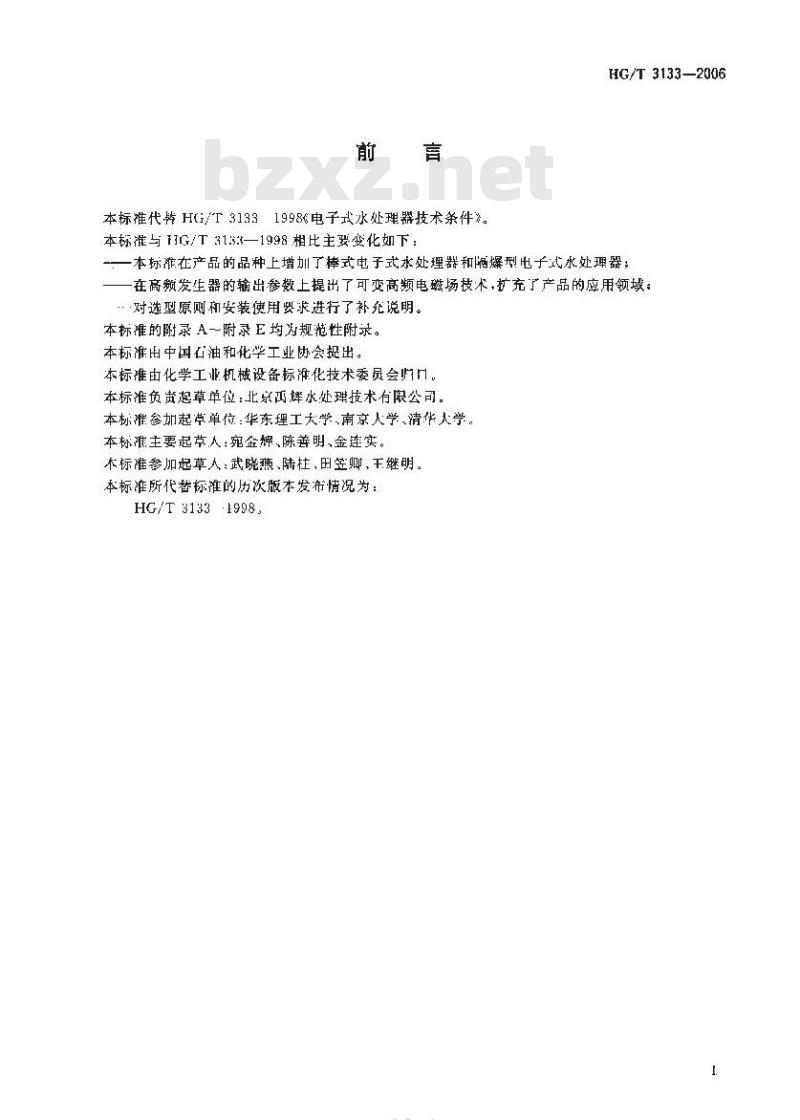

中华人民共和国家发展和改革委员会发布前言
本标准代HG/T31331998电子式水处理器技术条件》。本标准与HG/T31:3:—1998相比主要变化如下：HG/T3133—2006
-一本标雅在产品的品种上增加了棒式电子式水处理器和隔爆型电子式水处理器;在高频发生器的输出参数上提出了可变高频电磁场技术，扩充了产品的应用领域：…对选型原则和要装使用累求进行了补允说明。本标准的附录 A-附录E均为规范性附录。本标准出中国石油和化学工业协会捉出。本标准由化学工业机械设备标准化技术委员会归口本标准负责起草单位：北京西辉水处理技术有限公司。本标准参加起草单位：华东理工大学、南京人学、清华大学。本标准主要起草人：宛金辉、陈善明，金连实。不标准参加起草人：武晓燕.陆柱，田笠卿、王继明。本标所代誉标准的历次版本发布情说为：HG/T 3133 -1998,
YKAONIKAa
1范围
电子式水处理器技术条件
HG/T3133-—2006
本标准规定了电子式水处理器的术语和定义、分类和命名、结构型式、技术要求以及检验、包装和贮运等要求。
本标准适用于水温不火丁95℃，设计正力不大于1.6MPa的高频电磁场电子式水处理器.高压静电场电子式水处理器和低压电场电子式水处理器（以下简称电子式水处理器）。本标准不适用于蒸汽锅炉具承的电子式水处理器。2规范性引用文件
下列文件巾的条款通过本标的引用而成为本标准的条款，凡是注日期的引用文件，其随所有的修改单（不包括勘误的内容）或修订版均不适用」本标准，然而，鼓励报据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件,其最新版本适用于本标准。GR150钢制压力容器
GB191包装储运图示标志
GB/I700碳素结构钢
GB/11184形状和位置公益术注公差值GB/T1804--般公差未注公差的线性和角度尺寸的公筹GB836.2~2000爆炸性气体环境用电气设备第2部分：隔爆型\d″GB4793.一1995测量控制和试验室用电气设备的安全要求第1部分通用要求GB/T 6388运输包装收发货标心
GB6511—1995涂装作业安规程涂漆工艺安全及其通风净化GB/T 7306.155°掷封管螺纹第1部分:圆锥内螺纹与圆链外螺纹(B8702电磁辐射防扩规定
G乃9175环境电磁波卫里标准
GB/T13384机电产品包装通用技术条件B50050199元工业循环冷却水处理设计规范HG/T2169—1991冷却水动态模拟试验方法TB58451991高压静电尘用整流设备试方法3术语和定义
下刻术语和定义适用于本标准。3.1
电控器controller
指高频发生器、高电压发生器和低电压发生器。3.2
水处理器 water treatmeot device指处理水的装置（包括电极和简体）。3.3
高频电磁场high-f'requencyelectromagnetic fieldHG/T 3133-—2006
指天于 3 MHz 的高数电磁场。
高压静电场 high-voltage electrostatie field指大于1.，k的高压静电场。
低压电场 lnw-valtage electric field指小于45V的低电压电场。
可变电磁场variableelcetromagneticfield通过电控器内的微处理器运算后给出相应频率的磁场强度，可根据现场水质等参数调节输出电磁场的赖率范围。
电极elertrode
高频或高压信号发射体。
隔爆型电子式水处理器explosion-proofelectronicwatertreatmentdevice在具有可燃性气体混合物（爆炸性代休混合物）坏境中使用的高频电磁场电子式水处理器。4分类和命名
4.1产品分类
电丁式水处理器按照电场的类分为高频电磁场（CP型）、高压静电场（GI型）和低压电场（IDI)型)电子式水处理器。其中商频电磁场电子式水处理器文依据其输出电磁场的频范分为普通型固定电磁场（T型)和得能型可变电磁场（G型)电子式水处理器：按照其结构型式可分为简体式和棒式（L型）出了式水处理器，简体式一般申接在管路中，棒式测通过锥管螺纹与管路连接，按照其应用场合可分为普通型和隔爆型(B型)电于式水处理器。4.2产品命名
4.2.1产品型号编制方法
1S/0-C0-C
重大修敢顾序号，以AH、字母顺序表示公称压力,MPa
避出水口公称通径DV-mm
电广式水处理器的排类代号.T/G//R电了式水处理器的型式代号：GP/GJ/DL)电了式水处理器的没语拼产字头4.2.2示例
公称压力为0.6MP，进、出水日公称通径DN为1001mm.电场种类为高赖电磁场型，第-次修改设计的电子式水处理器，其型号为：DS/P-（GI00-0.6A，H中G代表智能型可变电磁肠电了式水处理器。5要求
5.1结构型式
5.1.1简体式电子式水处理器
KAIKAa
HG/T 3133—2006
筒体式电子式水处理器一般山电控器和水处理器组成，水处理器由电极和主管、进山水口等构成，高频电磁场、高压静电场和低压电场电了式水处理器一般均做成筒体式结构，包括隔爆型电子式水处理器和智能型可变电磁场电了式水处理器的为简体式结构。电控器和水处理器通带组装为体式，也可为分体式.见附录D中图D.1
5.1.2棒式电子式水处理器
式电子式水处理器出电控器、电极及信号线三部分组成、电极主要由探头、中心棒、安装头等构成，为分体安装。高频电磁场、高压静电场电子式水处理器可做成棒式结构.见附录）中图D.2。5.2制造
5.2.1外观
5.2.1.1所有焊接接头表面不得有裂纹，砂服，弧坑等缺陷。5.2.1.2电子式水处理器外表面的防锈和涂漆应符合图样的规定，且漆膜应均匀.平整，光滑和牢制，不得有明显的泪痕，表面无脱裂、皱教、气泡、斑痕及黏附颗粒杂质等缺陷，5.2.1.3棒式电子式水处理器棒体外表面加T成满足图纸要求，表面绝缘层成平整、光滑，无彼纹、气泡、划痕及黏附颗粒杂质等缺陷。5.2.2焊接及加工
5.2.2.1水处理器简体的焊接应符合（GB150的规定。5.2.2.2电极摔安装头锥管螺纹应符合GB3/T7306.1的要求。5.2.3公差
机加工零部件末注尺小公差按GB/T1804中的㎡级执行，形位公差的末注公差按GB/T1181叶的k级执行+焊接等部件术注尺公差按GLB/T1804中的c级执行。5.2.4材料
5.2.4.1制造电子式水处理器所用的各种材料均应符合相应材料的国家标准或行业标准的规定，并应有材料质量合格证明文件。
5.2.4.2电子式水处理器简体用钢材机械性能应不低于GB/T700中Q235-A的指标5.2.4.3电子式水处理器电极导电体的材料的电阻率不高于5×10-2·，腐蚀电位不低了200mv。
5.2.4.4高压静电场型水处理器电极所用绝缘材料抗拉强度不低于25MPa，交流击穿电压不低于 12 kV.下载标准就来标准下载网
5. 2. 5其他
电广式水处理帮的制选除应符个标准的要求外，还应符合经批雅的产品图样及技术文件的要求。5.3设计
5.3.1电控器输出电气参数
5.3.1.1高频发：器输出的高频电磁场分为固定电磁场和可变电磁场两种。输出频率大丁3MHz输出娠度为10V~8UCV(峰-峰值）,其中可变电磁场的輪出频率应在定范内做到连续可调。5.3.1.2高电压发生器输出电大于1.5kV。5.3.1.3低电压发生器输出电压小」45V，5.3.2电子式水处理器的介电强度5.3.2.1高频电磁场和低乐电场型：电控器的电源线对其外壳以及水处理器内的电极（或电极棒）对其简体（或外壳）均应能承受交流1500V电压历时1min，无击穿和内烁现象（漏电流不大于0.5mA）。测试时应将电控器和水处理器解体，并分别进行测试。5.3.2.2商压静电场型：电控器的电源线对其外壳，根据其电压强度应能承受不低丁其设计电压历时1min.无击穿和闪烁现象漏电流不大于(.5n1A），电控器的输出线对其外壳，水处理器内的电极对其筒体应能承受大十设计电LK的介电强度。3
HG/T3133—2006
5.3.3电子式水处理器的绝缘电阻5.3.3.1电控器的电源线对其外的绝缘电阻应不小于10MQ：棒式水处埋器的带电回路与外壳的绝缘电阻应不小汀10 MQ。
5.3.3.2高频电磁场和低压电场型水处理器内的电极对其简体（或外）的绝缘电阻应不小于 10 M0。
5.3.3.3商压静电场电控器的输出线对其外壳以及水处理器内的电极对简体的绝缘电阻均应不小丁1000 Mn。
5.3.4电控器在规定的使用条件下，输出电气参数应稳定，并能经受住极端温度性能试验和连续运行试验。
5.3.5高压静电场型电控器除应符合5.3,2~5.3.4的规定外还应符合GB6514—1995中8.3的规定。
5.3.6高题电磁场型电子式水处理器在整机完好或安装完好状态下的电磁辐射强度应符合GB8702与GB9175的规定。
5.3.7简体
简体的设计应保证简体的强度，其壁厚及堵板的设计应依据GB150的要求进行。对简体应进行水压试验，在试验压力下所有焊接接头和连接部位不得有谚漏简体无可见变形。5.3.8电子式水处理器性能参数
5.3.8.1阻垢率应不小于85案。
5.3.8.2茶菌率应不小于5洗
5.3.8.3灭藻率成不小195%
5.3.8.4碳钢壁的腐蚀速率成小F-0.125mm/a.铜、铜合金和不锈钢管壁的腐蚀速率应小于0.005 mn1/a.
5.3.9隔爆型电子式水处理器性能5.3.9.1隔爆型电子式水处理器的防爆等级应达到ExIBI6。H电控器隔爆壳体应能承变历时lmin.水压为1MPa的耐压翌水求。5.3.9.2电控器隔爆壳体应能承受能量为7」的冲击，不产尘影响隔爆性能的变形和损坏。5.3.9.3电控解隔爆壳体其隔爆接合面参数应符合GH3836.2的规宽，陋爆而不得磕碰、损伤，表面应涂防锈油，
5.3.9.4中控器隔爆壳体的电源线对其外壳、水处理器内的电极对其筒体应能承受交流2000V的电压，历时1min，元击穿和闪炼现象（满电流应不大于0.5mA）。浇封剂应能承受2000V，48Hz～62Ia的电压，历时5mim+无飞驱和击穿现象，5.3.9.5电控器隔爆亮体的电源线对H外壳的绝缘电阻应不小于20M0：在显热条件下进行考核时.其绝缘电阻应不低于2M2.并应承受1600V的工频耐压值，历时1minm，无击穿和内烁.隔爆面不得锈蚀。
5.3.9.6水处理器接线腔内电气间隙应不小于6mm,爬电距离应不小于81mm15.3.9.7水处理器的所有黑色金属制成的零件应有防腐蚀保护层。5.3.9.8水处理器的所有紧固件应有白行防松装置。水处理器的等告牌及铭牌应用铜或不易腐蚀的材料制成，其厚度应不小于1mm5. 3.9.9
5.3.9.10水处理器接线腔及于腔内壁非加T面可涂1320耐弧瓷漆或采取其他绝缘方式，5.3.9.11在周围空气温度为（40士2）.水处理器通以1.1倍的额定电流后，其表面任何部位最高温度不得超过130℃.其导电零部件的极限允许温升不得大于40℃。5.3.9.12其他设计要求应符合（行8 3836.2的有关规定。5.4使用条件
KAONIKAa
5. 4. 1 水温、水质
5. 4.1. 1用于热水系统时,水温应不人于95 ℃：HG/T 3133—2006
5.4.1.2用丁散开式循环冷却水系统时，水质应符合GB50050—1995的水质要求。5.4.2额定供电电源
应有稳定的交流（220士22）V/501）11z，或交流（380士38）V/（50士1）Hz的也源。5.4.3电控器使用条件
5.4.3.1电控器的T.作环境温度最高不得超过60℃.最低不得低于一20℃5.4.3.2电控器的工作环境温度大于40℃时，环境空气的相对湿度不得超过80%：在较低湿度时·允许市气有较高的相对凝度（如20以下时为90%)。5.4.3.3环境空气中不得有过基的尘埃、酸、盐、离蚀性气体。在具有可燃性、爆炸性气体的场合成选用防爆型电子式水处理器。
5.4.3.4电控器工作地点海高度超过1000m时，电控器带电回路的介电强度和空气冷却效果等有关参数按供需双方订货合同的规定：5.4.3.5电控器允许动条件：振荡频率10Hz~150Hz时，最大振动加速度应不超过5m/s。6试验方法
6.1电控器输出参数测试
6.1.1高频发生器输出频率和输出幅度的测试准备：校准示波器，将示波器探头按在示波器的标推信号上·确认示波器的测值是推确的：示波器探头放在×I0挡位置，TIM/DIV放在1ms挡，校准标准方波，将VOLTS/DIV挡出50mV档换成5V档：赖率计设在10MHz或100MHz挡，操作：a）接好线路，调节调压器为交流（220+22）V：b)测输山频率和输出幅度,其结果应符合 5.3,1. 1的规定。6.1.2高电压发生器输出电压的测试采用静电电压表或微安表串联直流电压测量棒测量直流输出端电压（按JB5845—1991中7.1规建），其结果施符合5.3.1.2的规定：6.1.3低电压发生器输出电压的测试用万用表直流也压挡测量输出电压，其结果应符合5.3.1.3的规定。6.2介电强度试验
使用相应的耐/压测试仪测试，高压静电场电子式水处理器可采用CI2671型耐压测试仪，测试方法应符合GB2793.11995中6.8的有关规定，其结果应符合本标准5.3.2,5.3.9.4的规定。6.3绝缴电阻试验
高频电磁场和低压电场型电子式水处理器使用500V兆欧表进行测试，商压静电场型电子式水处理器使用2500V兆欧表测试.其结米应符合5.3.3.5.3.9.5的规定。6.4电控器环境温度性能试验
6.4.1将电控器置F温度（40=2）℃.空气相对湿度不高于80%的工作环境中.保持1h后将电控器加上额定电压，使电控器处于工作状态，30min后测试电控器输出电气参数、其结果应符合5.3.1的规定，
6. 4. 2将电控器置于温度(一5士1),空气相对泥度不高十 90 %条件下,保持 1 h后将电控器加1:额定电压，使电控器处十工作状态.30min后测试电控器输出电气参数，其结果应符合5.3.1的规定。6.5电控器连续运行试验
将电挖器加上额定负载（也可与水处理器相联），在常温条件下连续运行48h后.测试电控器输出电气参数·其结果应符合5.3.1的规定。5
HG/T3133--2006
6.6电磁辐射防护试验
使用场强仪对繁机完好状态下的高频电磁场型电子式水处理器进行电磁辐射强度测试，其结果应符合5.3.6的规楚，
6.7水压试验
6.7.1简体加T完毕后.采用常温清水，试验压力按筒体设计压力的1. 25倍进行水压试验。进行试验时，采用试压东对其加压。压力成缓慢上升，达到规定试验压力后，保压时间应不少于30min，所有焊接接头和连接部位不得有渗漏，筒体尤可见变形及异带响声。水压试验时发的缺陷，允许泄压后返修。和返修后应重进行水压试验。
6.7.2棒式电子式水处理器的电极棒应安装在密闭的管路系统中进打水压试验：试验压J应按管路设计压力的1.25进行，测试其绝缘电阻应符合5.3.3的规定。6.7.3隔爆型电子式水处理器的电控器隔爆壳体应能承受历时1min.压力为1MPa 的水压试验以不连续滴水为合格。
6.8阻垢、杀菌、灭藻、缓蚀效果试验6.8.1阻垢率测试
阻垢率测试按附录A进行，并接下式计算：阻垢率二本经处,理时指的质量;经处理后垢的质量×100 %未经处理时垢的质量
式中，垢的质量均按HG/T2160—1991中的9.2.1污垢沉积率取值，其结果应符合本标准5. 3. 8. 1 的规定。
6. 8. 2杀菌效果测试
柔菌效果测试按附录B进行-其结果成符合 5.3. 8.2的规定。6. 8. 3灭藻效果测试
灭藻效果测试按附录 C进行.其结果应符合 5. 3. 8.3的规定。6. 8. 4 缓蚀性能测试
缓蚀性能测试按附录 A进行,年腐蚀率的计算按 HG/T 21601991 中 9,1进行,其结果应符合本标准5. 3.8.4的规定，
7验收规则
7.1电子式水处理器应由制造」检验部门检验合格后·出具合格证。7. 2电子式水处理器的检验分出厂检验和型式捡验,检验项目和要求分别按表1中相应的规定。7.2. 1f厂险验应逐台进行。
7.2.2型式龄验应随机从:厂检验合格品中任意抽取 -台进行+抽样基数不少」 5 台有下列情况之别，应进行型检验：
a）产品定型鉴定时:
b）结构、材料、下艺有重大改变,可能影响产品性能时；）停产：年以上，恢复生产时
d）止常生产时间达24 个月时
出检验绪果与上次型式检验结果有较人差异时：f
国家质量监督机构提出型式捡验要求时。6
KANIKAa
检验项目
输出电气修
介电强度
绝嵌电阻
电控器环境温度性能试验
连续运行试验
电磁辐射防护试验
水压试验
火巅斑
绶蚀性能
7.3检验规则判定
表 1检验项目和要求
5. 3. 9. 4
5. 3. 9. 5
5. 3. 9. 1
5. 3. 8. 1
5. 3. 8. 4
试验(检验)方法
出广检验
HG/T3133--2006
型式检验
7.3.1每台电子式水处理器按7.2规定的出厂检验项目和要求进行检验，如有任何一项检验要求不合格时，可进行返丁.直至合格为止。7.3.2型式捡验若有任何一项不符合7.2规定的型式检验项目和要求时，允许加倍抽样复验-次，若结果仍有一项不合格，则判该型式检验不合格，所代表的产品应全部进行复查、返修。8包装和贮运
8.1包装
8.1.1包装前应清除简休内积水。包装采用塑1料薄膜和木箱，包装应符合GB/T13384的规定。8.1.2
8.1.3随机提供的文件应装人防水袋内，并随同电子式水处理器装入包装箱内，包装箱外壁的防雨、防震等包装储运标志、收发货标志应符合GB191,GB/T6388的规定，并8.1.4
应注明如下内容;
收货单位、地址；
b）产品名称、型号、出厂编号：c）外形尺寸：
d）净重，毛重：
e）发货单位、地址。
8.2出厂文件
产品厂文件应包括列资料：
a）产品使用说明书：
b）产品质量证明书：
）出厂合格证；
d）装箱单；
HG/T3133—2006
e）产品保修卡。
8.3贮运
8.3.1包装后的电子式水处理器应存放在清洁，干燥，通风良好的仓库内，不得与易燃、易爆、有腐蚀性的物品存放在一起，空气中不得含有魔蚀性气体，贮存环境温度范围为一5℃～35℃，忙存环境相对湿度应小于 80 % 。
8.3.2运输过程中，应有防止摄动或碰撞造成产品或包装损坏的措施，不得与易魔蚀物品同时装运，KAONIKAa
附录A
【规范炜附录】
循环冷却水动态模拟试验方法
HG/T 3133—2006
循环冷却水动态模拟试验方法系采用HG/T2160冷却水动态模拟试验方法。但对该标准中有关内容根据电子式水处睡器对阻垢、杀菌、灭藻、缓蚀试验的具体需要和要求做姆下变动。A,1 在 HG/T 2160—1991 的 4试验装置中,加电子式水处理器及旁路管。循环冷却水动态模拟试验装置流程图见图A，1。
A.2将HG/T21601991的3方法提要的条文改为，“评定电子水处理器阻垢、杀菌、灭藻、缓蚀性能”。
A.3将HG/T2160--1991的4.2.1.1中集承池容积\1/2--1/5\改为\1倍-~2倍”。试验时应按实际的停留时间来设定积值。
A.4当需进行热水系统棋拟时、试验装登中所采用的塑料（水箱板材、管道，管件阀门等）应按谢温不小于95 ℃选用。
A.5HG/T2160—1991中4.2.4水泵选用热水泵（以满足热水系统的模拟）。A.6 在 HG/T 2160—1991 中增圳4.5 电子式水处理器(流量 200 L/h)。A.7取消HG/T2160--1991中6.4预膜及水处理剂投加方式（需作保留时，见附录8.3.7说明）。A.8将HG/T21601991的7.7试验周期改为7d~15d。A.9将HG/T2160—1991的11.2的\水处理剂含量控制范\改为*电子式水处理器的电气参数（如频率、电压等)”
A.10在集水池的出水管(去水桑)的管凹部位应加装滤网.防止污物(如藻类)堵塞流量计等缝隙。A.11当有必要需与阻垢,缓蚀、杀菌灭藻药剂匹配使用时,有关投加药剂的规定按HG/T 2160执行。轴硫风机
补充水腊
电子式水处理器
剩波元件
换热器
测温元件
试片架
拌污流量计
联结接头试验管电加热元件
进水流最计
乘水池
海球商
图A.1循环冷却水动态模拟试验装置流程图HG/T3133--2006
B.1方法：动态流动试验法。
B.2装置：见附录A。
附录B
(规范性附录）
杀菌效果试验方法
B.3试验用水，取实际用户水样或按实际水样中的优势菌种配制。B.4配水方法如下。
B.4.1括化：将冰箱保存的肉膏斜面上的细菌转接到新鲜肉膏斜面上，37℃培有24h。B.4.2菌悬液：收集活化菌种。将其配制在pH7.0磷酸盐缓冲溶液巾使菌数恒定,取0.5m的自来水，用活性炭过滤，以去除余氯，将配制的菌种投人其中揽拌均勾使菌总液含细菌总数大丁5×105个/mL。
B.5试验：在试验装置中进行循坏处理，根据循环水流量(200L/h)和系统容积来计算循环次数。B.6测定：用无菌瓶从水箱中取水样，以琼脂平板方法计绷菌总数。B.7计算：按下式计算：
X =-×100% .
式中：
杀菌率，单位为百分数（%）；
未处理的水经循环20次后测定的细菌总数，单位为个每毫升（个/mL)：处理的水经循环20次后测定的细菌总数，单位为个每毫升（个/mI.）。KAOIKA
