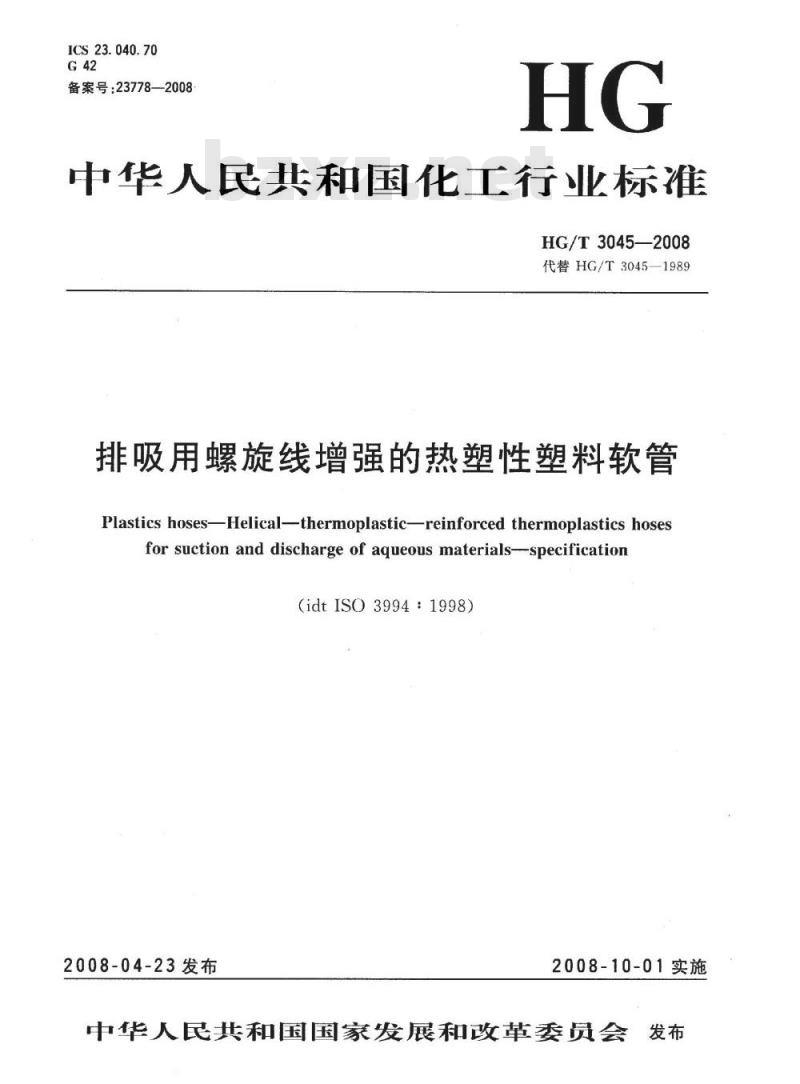

【HG化工标准】 排吸用螺旋线增强的热塑性塑料软管

ICS23.040.70
备案号：23778—2008
中华人民共和国化工行业标准
HG/T3045—2008
代替HG/T30451989
排吸用螺旋线增强的热塑性塑料软管Plastics hoses-Helical-thermoplasticreinforced thermoplastics hosesfor suction and discharge of aqueous materials--specification(idtISO3994：1998)
2008-04-23发布
2008-10-01实施

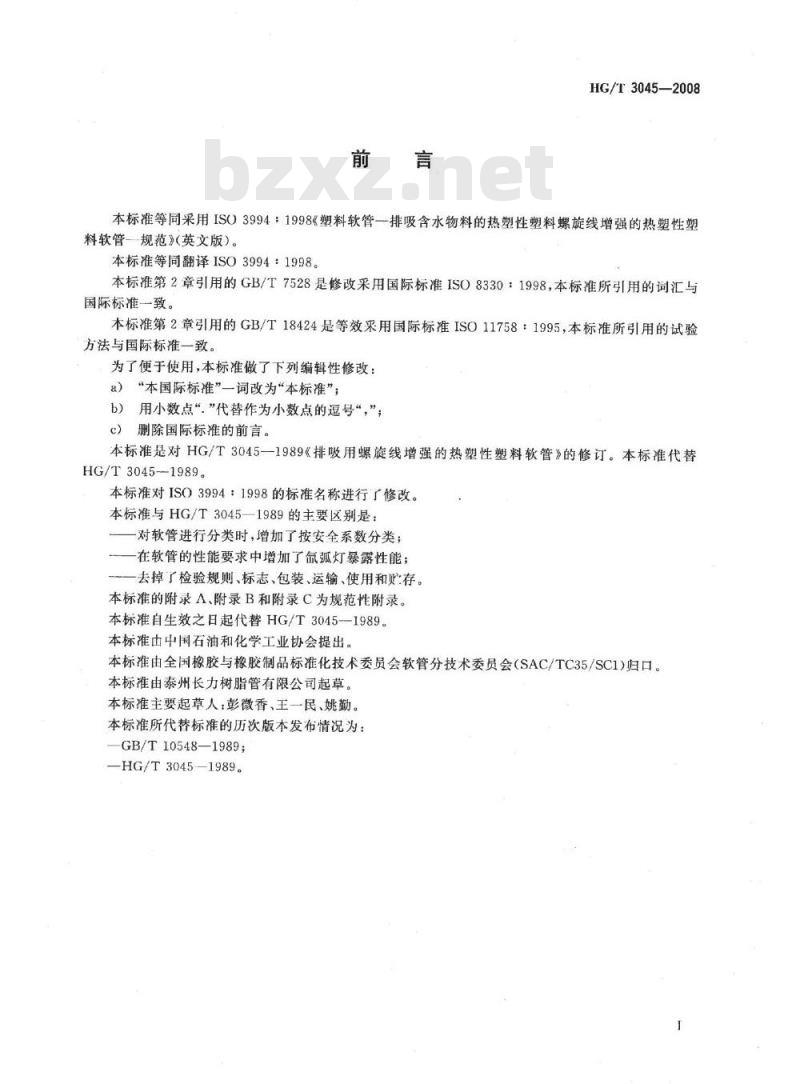

中华人民共和国国家发展和改革委员会发布前言
HG/T3045—2008
本标准等同采用ISO3994：1998《塑料软管一排吸含水物料的热塑性塑料螺旋线增强的热塑性塑料软管一规范》(英文版）。
本标准等同翻译ISO3994：1998。本标准第2章引用的GB/T7528是修改采用国际标准ISO8330：1998，本标准所引用的词汇与国际标准一致。
本标准第2章引用的GB/T18424是等效采用国际标准ISO11758：1995，本标准所引用的试验方法与国际标准一致。
为了便于使用，本标准做了下列编辑性修改：a）“本国际标准”一词改为“本标准”；b）用小数点“.”代替作为小数点的逗号“，”；c）删除国际标准的前言。
本标准是对HG/T3045-1989《排吸用螺旋线增强的热塑性塑料软管》的修订。本标准代替HG/T3045--1989。
本标准对ISO3994：1998的标准名称进行了修改。本标准与HG/T3045—1989的主要区别是：对软管进行分类时，增加了按安全系数分类；在软管的性能要求中增加了氙弧灯暴露性能；去掉了检验规则、标志、包装、运输、使用和贮存。本标准的附录A、附录B和附录C为规范性附录。本标准自生效之日起代替HG/T3045-1989。本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会（SAC/TC35/SC1)归口。本标准由泰州长力树脂管有限公司起草。本标准主要起草人：彭微香、王一民、姚勤。本标准所代替标准的历次版本发布情况为：GB/T10548—1989;
—HG/T3045—1989。
HG/T3045—2008

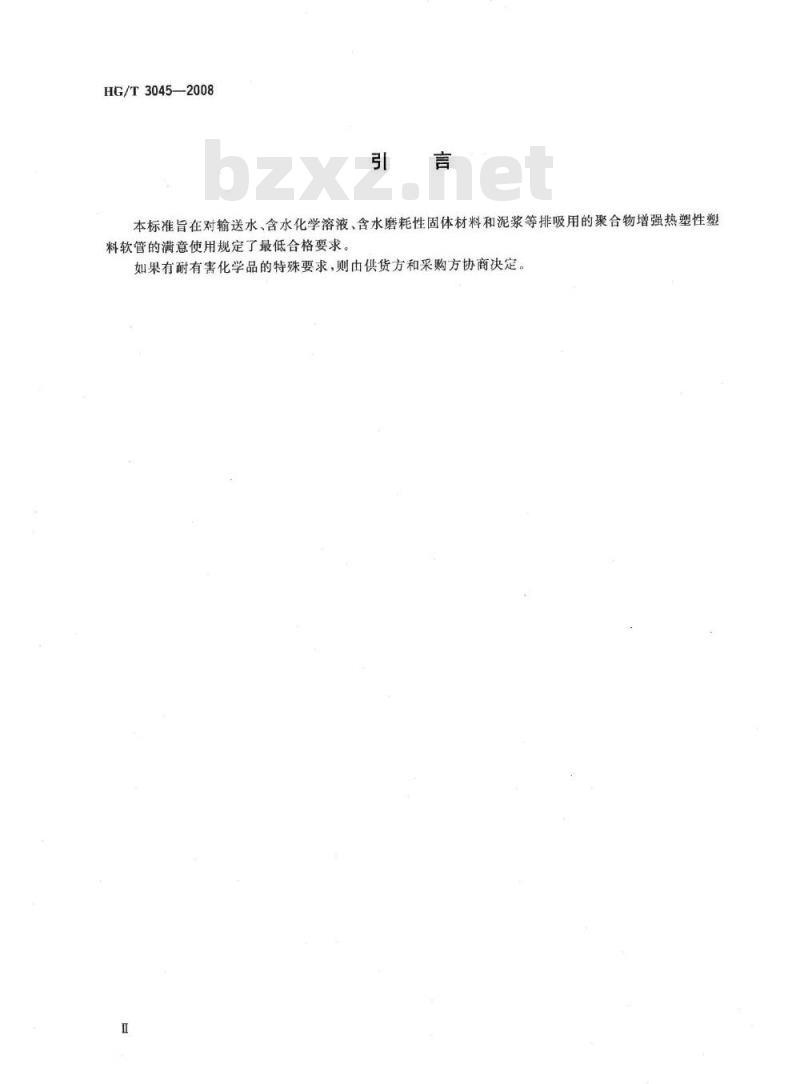

本标准旨在对输送水、含水化学溶液、含水磨耗性固体材料和泥浆等排吸用的聚合物增强热塑性塑料软管的满意使用规定了最低合格要求。如果有耐有害化学品的特殊要求，则由供货方和采购方协商决定。1范围

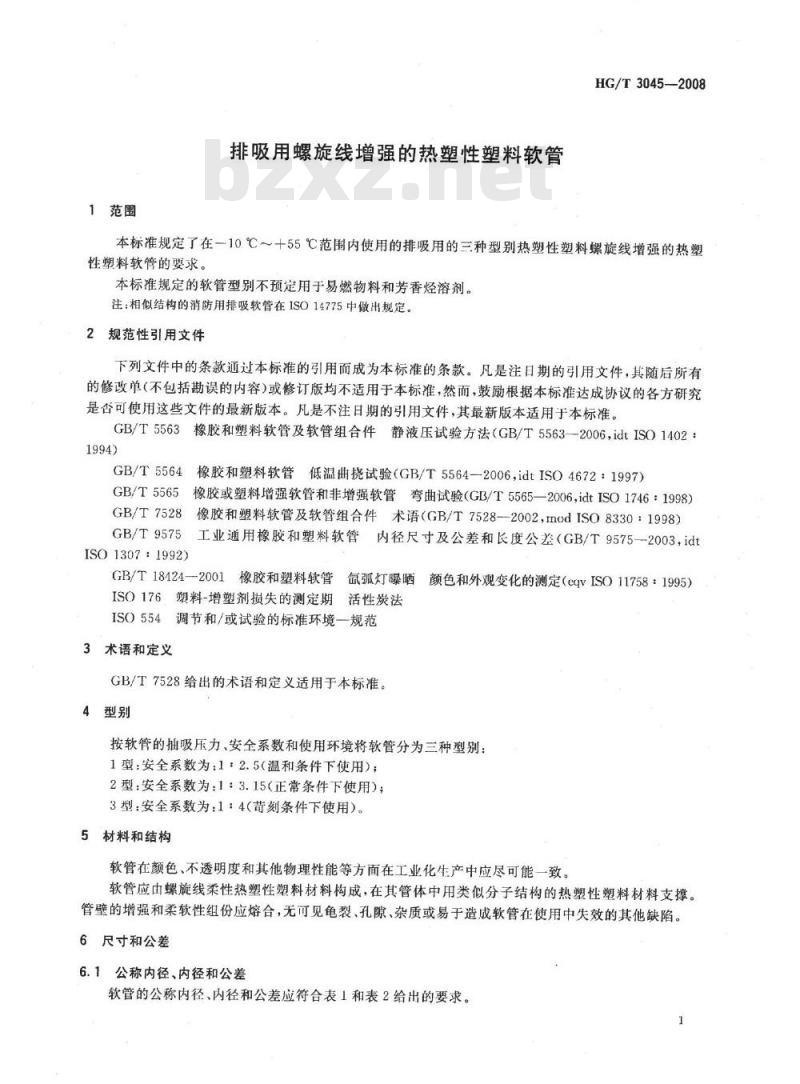

排吸用螺旋线增强的热塑性塑料软管HG/T3045—2008
本标准规定了在一10℃～十55℃范围内使用的排吸用的三种型别热塑性塑料螺旋线增强的热塑性塑料软管的要求。
本标准规定的软管型别不预定用于易燃物料和芳香烃溶剂。注：相似结构的消防用排吸软管在ISO14775中做出规定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5563橡胶和塑料软管及软管组合件静液压试验方法（GB/T5563—2006，idtISO1402：1994)
GB/T5564橡胶和塑料软管低温曲挠试验（GB/T5564—2006，idtISO4672：1997）GB/T5565
橡胶或塑料增强软管和非增强软管弯曲试验（GB/T5565—2006,idtISO1746：1998)GB/T7528橡胶和塑料软管及软管组合件术语（GB/T7528—2002modISO8330：1998）GB/T9575工业通用橡胶和塑料软管内径尺寸及公差和长度公差（GB/T9575-2003，idtISO1307：1992)
GB/T18424—2001
橡胶和塑料软管氙弧灯曝晒颜色和外观变化的测定（eqvISO11758：1995)塑料-增塑剂损失的测定期活性炭法ISO176
ISO554
调节和/或试验的标准环境一规范3术语和定义
GB/T7528给出的术语和定义适用于本标准。4型别
按软管的抽吸压力、安全系数和使用环境将软管分为三种型别：1型：安全系数为：1：2.5（温和条件下使用）；2型：安全系数为：1：3.15（正常条件下使用）；3型：安全系数为：1：4（苛刻条件下使用）。5材料和结构
软管在颜色、不透明度和其他物理性能等方面在工业化生产中应尽可能一致。软管应由螺旋线柔性热塑性塑料材料构成，在其管体中用类似分子结构的热塑性塑料材料支撑。管壁的增强和柔软性组份应熔合，无可见龟裂，孔隙、杂质或易于造成软管在使用中失效的其他缺陷。6尺寸和公差
6.1公称内径、内径和公差
软管的公称内径、内径和公差应符合表1和表2给出的要求。1
UrIKAONIKAca
HG/T3045-2008
公称内径
公称内径
6.2长度公差

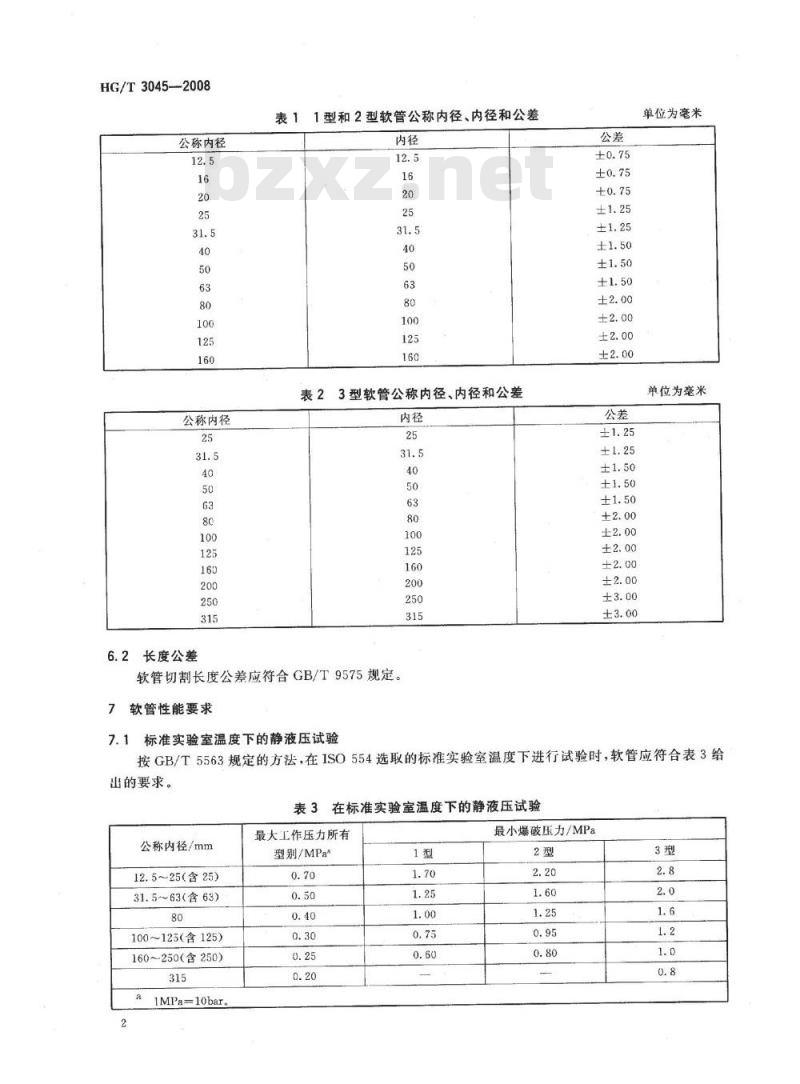

表11型和2型软管公称内径、内径和公差内径
表23型软管公称内径、内径和公差内径
软管切割长度公差应符合GB/T9575规定。7软管性能要求
单位为毫米
单位为毫米
7.1标准实验室温度下的静液压试验按GB/T5563规定的方法，在ISO554选取的标准实验室温度下进行试验时，软管应符合表3给出的要求。
表3在标准实验室温度下的静液压试验最大工作压力所有
公称内径/mm
12.5~25（含25）
31.5~63（含63)
100~125（含125)
160~250（含250）
1MPa=-10bar。
型别/MPaa
最小爆破压力/MPa
HG/T3045-2008
在验证压力（即最小爆破压力的50%）下，检查软管是否有泄漏、龟裂、表示材料或制造不规则的突然变形或其他失效迹象。
7.2在（55±2）℃下的静液压试验按GB/T5563规定的方法，在（55士2）℃下进行试验时，软管应当符合表4给出的要求。表4在（55±2）℃下的静液压试验公称内径/mm
12.5~25（含25）
31.5~63（含63)
100~125（含125）
160~250（含250）
1MPa=10bar
最大工作压力所有
型别/MPal
7.3脉冲压力试验要求
最小爆破压力/MPa
按照附录A规定的方法进行试验时，软管应能承受至少10000次脉冲周期。如果出现泄漏或破裂，试样应认为失效。如果一旦在离管接头一个直径距离内出现失效，该项试验应作废。另取一个试样进行试验。试验周期的最大压力（见图A.1)应为最大工作压力的120%。7.4真空试验要求
按照附录B规定的方法使用表5所示的绝对压力进行试验时，软管不应在距管接头一个直径距离以外的一点上因塌癌或破裂而失效。如果在接近管接头处出现失效，则该项试验应作废，另取一个试样进行试验。
表5真空试验压力
公称内径/mm
12.5~160（含160）
25~315（含315）
7.5增强材料断裂试验要求
1型和2型软管（绝对压力)/kPa
3型软管（绝对压力)/kPa
按照附录C规定的方法进行试验时，聚合物增强材料应能在环绕表6所列出的相应规格的伸展块上伸展336h后反向弯曲而不出现龟裂。336h伸展时间用作质量控制试验。型式试验时，伸展时间应为4个月。表6断裂试验用伸展块
公称内径
伸展块宽度
公称内径
YKAONIKACa
单位为毫米
仲展块宽度
HG/T30452008
7.6最小弯曲半径要求
按照GB/T5565规定，1型和2型软管使用公称内径5倍的、3型软管使用公称内径8倍的最小弯曲半径进行试验时，软管不应出现龟裂，并应通过7.1验证试验。此项试验中，公称内径的数值以mm表示。7.7低温弯曲半径要求
按照GB/T5564规定，在（10士2）℃下调节5h之后，1型和2型软管使用软管公称内径的20倍、3型软管使用软管公称内径32倍的最小弯曲半径在上述温度下进行试验时，软管不应出现龟裂，并应能通过7.1验证试验。
此项试验中，公称内径的数值以mm表示。7.8受热时质量损失
按ISO176(方法B)试验时，软管结构中所使用的柔性热塑性塑料材料的质量损失应不大于4%。7.9氙弧灯暴露
按GB/T18424一2001规定，使用光源方法A或方法B并且无喷雾进行试验时，色的变化应不大于制造厂与采购方协商的值。8
软管应当用鲜明的牢固的油墨或按供方与采购方商定的方式标志至少下列内容：a）制造厂的名称或商标。
b）本标准编号。
c）软管型别。
d）软管公称内径。
e）制造的季度利年。
注：字符应至少5mm高。
A.1试验设备
附录A
（规范性附录）
压力脉冲试验www.bzxz.net
HG/T3045—2008
个能够施加在预定值释放、迟延一固定时间并重复这一周期的内液压的循环管路。周期应符合图A1所示的压力/时间要求。
适宜的循环管路示于图A.2。
试验压力
60s=10s
气压液压联动泵
压力脉冲周期
计时器
放气阀
图A.2适宜的脉冲试验循环管路示意图A.2试验流体
试验流体应为水，可以加入适当的染料。注：经用户与供应方商定，也可使用其他的流体。A.3试样
试验最少3个带管接头的软管试样。管接头之间的净距离应至少为试验软管公称内径的5倍，本试验用mm表示。
A.4调节
软管制造后24h之内不应进行试验。试验前，将试样置于标准试验室温度（见ISO554）下至少调节3h，这一时间可为制造后的24h的一部分。5
UrIKAONIKAca
HG/T3045—2008
5试验程序
将试样以直的状态连接到试验设备上，保证试验液体和环境温度为进行调节的标准实验室温度。清除试样中的所有空气。施加10000次脉冲周期。A.6试验报告
试验报告应包括下列内容：
至失效时的循环次数，如少于10000次。a)
每根试样的失效位置和方式。
使用的试验流体和染料。
试验日期。
B.1试验设备
附录B
（规范性附录）
真空试验
HG/T3045—2008
一个能够达到20kPa绝对压力的真空泵，抽空速率应均匀，能在不到1min内达到真空，B.2试样
试样长度为管接头之间的净长度，应至少为试验软管内径的5倍。调节
软管在制造后24h之内不应进行试验。试验前，试样应在标准实验室温度（见ISO554）下调节至少3h，这一时间可为24h的部分。B.4试验程序
将管接头安装到试样上，不损坏软管。保证环境温度为进行调节的标准实验室温度。在1min内施加表5列出的相应真空。保持10min。在（55士2）℃的温度下对另外的试样重复这项试验。B.5
试验报告
试验报告应说明每根试样是未失效的，或者失效的位置和方式。UIKAONIKACa
HG/T3045—2008
C.1试验设备
附录C
（规范性附录）
增强材料断裂试验
一个剖面尺寸为表6给出的相应值的矩形剖面的硬木或金属仲展块。C.2试样
试样应当含有3个螺旋增强材料。并沿其长度方向精确切割。应试验3个试样。c.3调节
软管在制造后24h之内不应进行试验。试验前，试样应在标准实验室温度（见ISO554）下调节3h，这一时间可为24h的一部分。C.4试验程序
将试样展开，按图C.1所示将其置于与之相对应的公称内径（见表6)的伸展块上。在与试样调节相同的标准实验室温度下，使这一状态相应地保持336h（控制试验）或4个月（型式试验）。
将试样反向弯曲直至外表面接触，检查螺旋线是否出现龟裂（见图C.1)。C.5试验报告
试验报告应说明每个试样未失效，或失效的位置和方式。外表面
内表面
W是伸展块的宽度
增强材料断裂试验的示意图
中华人民共和国
化工行业标准
排吸用螺旋线增强的热塑性塑料软管HG/T3045—2008
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011)北京云浩印刷有限责任公司印装0
880mm×1230mm1/16印张头字数16千字2008年9月北京第1版第1次印刷
书号：155025·0681
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。版权所有违者必究
UIKAONIKACa
