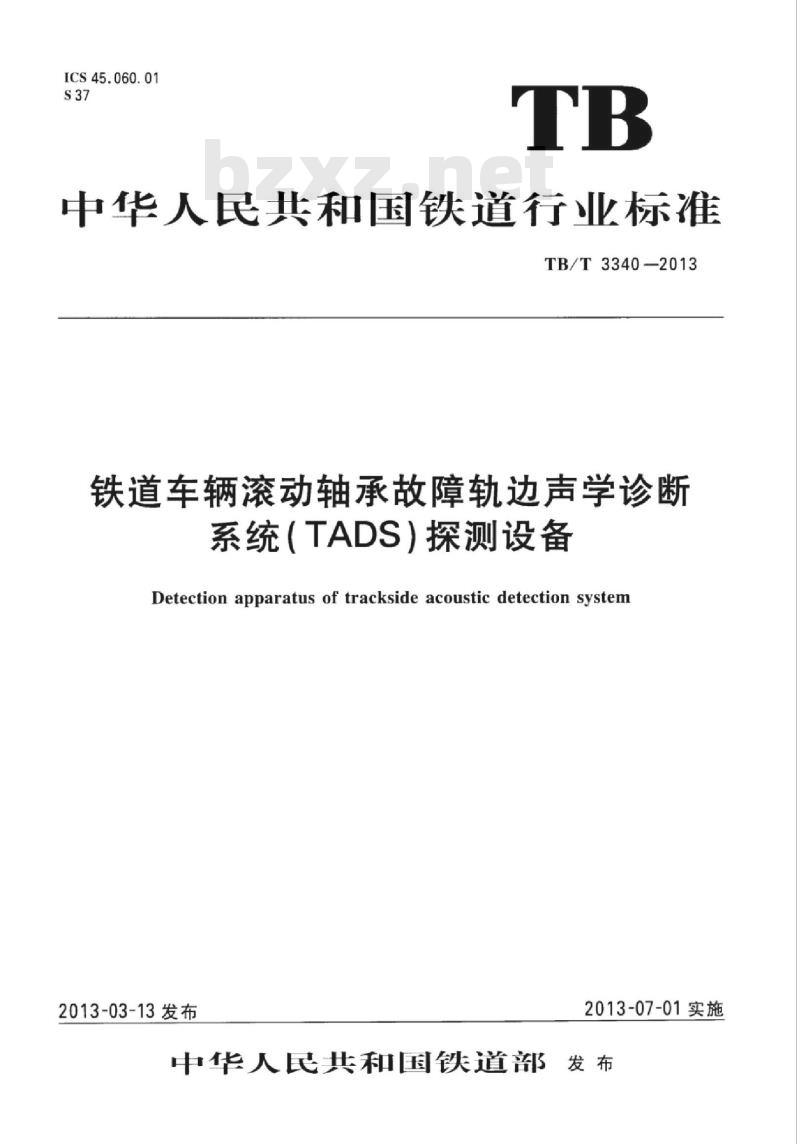

ICS45.060.01
中华人民共和国铁道行业标准
TB/T3340-2013
铁道车辆滚动轴承故障轨边声学诊断系统（TADS）探测设备
Detection apparatus of trackside acoustic detection system2013-03-13发布
2013-07-01实施
中华人民共和国铁道部发布

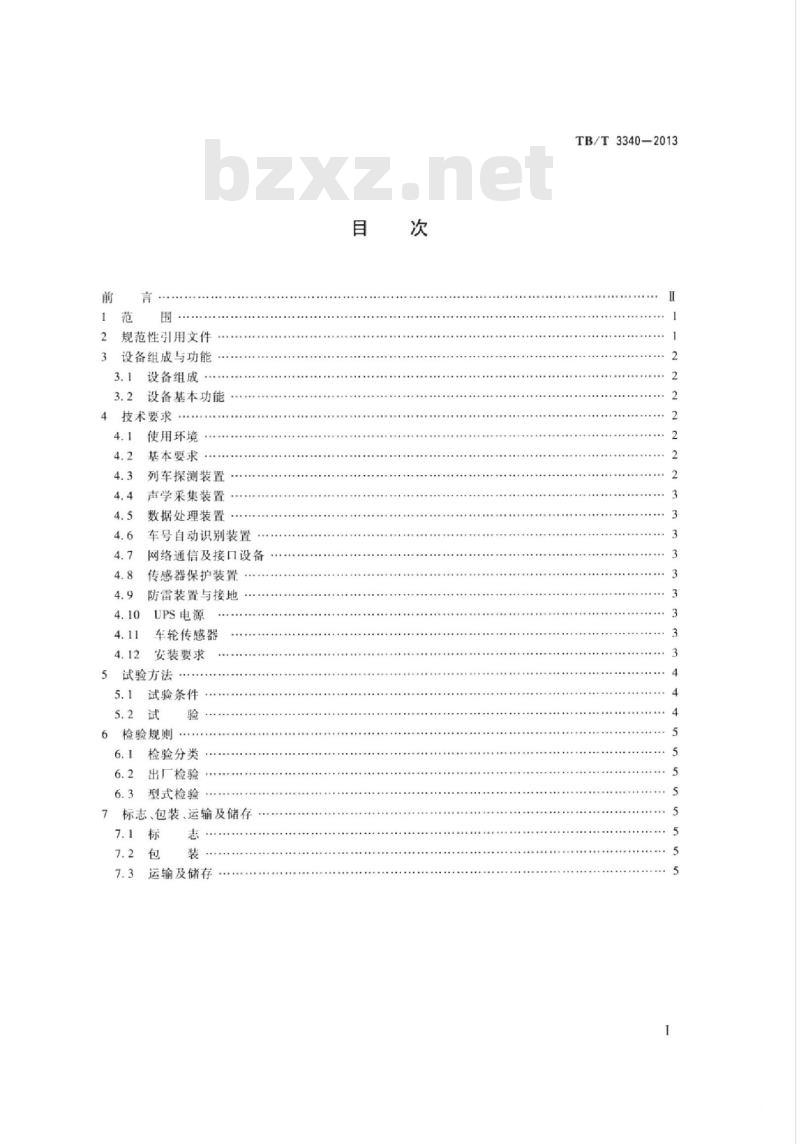

规范性引用文件
设备组成与功能
设备组成
设备基本功能
技术要求
使用环境
基本要求
列车探测装置
声学采集装置
数据处理装置
车号自动识别装置
网络通信及接口设备
传感器保护装置
防雷装置与接地
UPS电源
车轮传感器
安装要求
试验方法
试验条件
6检验规则
检验分类
出厂检验
型式检验
7标志、包装、运输及储存
运输及储存
TB/T3340—2013
TB/T3340-2013

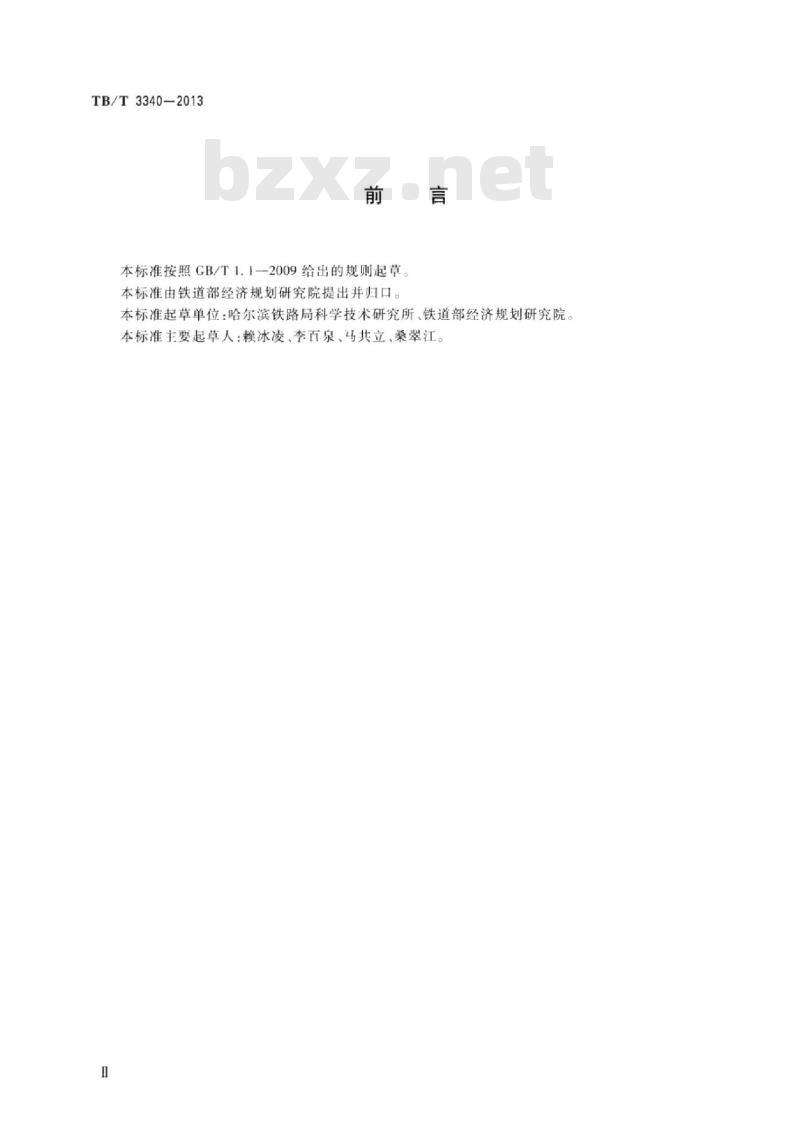

本标准按照GB/T1.1一2009给出的规则起草本标准由铁道部经济规划研究院提出并归口。本标准起草单位：哈尔滨铁路局科学技术研究所、铁道部经济规划研究院本标准主要起草人：赖冰凌、李百泉、马共立、桑翠江。Ⅱ
TB/T3340-2013
铁道车辆滚动轴承故障轨边声学诊断系统（TADS）探测设备1范围
本标准规定了铁道车辆滚动轴承故障轨边声学诊断系统（以下简称TADS）探测设备的组成与功能、技术要求、试验方法、检验规则及标志、包装、运输和储存等。本标准适用于TADS探测设备的制造、安装和检验2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB146.2标准轨距铁路建筑限界
GB/T2423.1电工电子产品环境试验IEC 60068-2-1:2007,IDT)
GB/T2423.2电工电子产品环境试验IEC 60068-2-2:2007,IDT)
电工电了产品环境试验
GB/T2423.3
2423.3—2006IEC60068-2-78:2001IDT）第2部分：试验方法计
试验A：低温（GB/T2423.1—2008第2部分：试验方法
试验B：高温（GB/T2423.2—2008第2部分：试验方法试验Cab：恒定湿热试验（GB/TGB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）（GB/TIEC60068-2-6:1995,IDT)
2423.10—2008
GB/T4798.1-2005电工电子产品应用环境条件第1部分贮存（IEC60721-3-1：1997，MOD）GB9254信息技术设备的无线电骚扰极限值和测量方法（GB9254—2008IEC/CISPR22：2006，IDT
GB/T17618—1998
信息技术设备抗扰度限值及测量方法（idtIEC/CISPR24：1997）GB/T17626.1电磁兼容试验和测量技术抗扰度试验总论（GB/T17626.1—2006SIEC
61000-4-1:2000,IDT)
GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验（GB/T17626.2—20065IEC
61000-4-2:2001,IDT)
：电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（GB/T17626.3-2006GB/T17626.3
IEC61000-4-3:2002,IDT)
GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验（GB/T17626.4-2008IEC610004-4:2004IDT)
试验和测量技术浪涌（冲击）抗扰度试验（GB/T17626.5—2008GB/T17626.5电磁兼容
IEC61000-4-5:2005,IDT)
GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度（CB/T17626.6—2008IEC61000-4-6:2006,IDT)
1频磁场抗扰度试验（GB/T17626.8—2006IECCB/T17626.8电磁兼容试验和测量技术61000-4-8:2001IDT
GB/T17626.9电磁兼容
试验和测量技术
IEC61000-4-9:1993)
脉冲磁场抗扰度试验（GB/T17626.9-—1998idt1
TB/T3340—2013

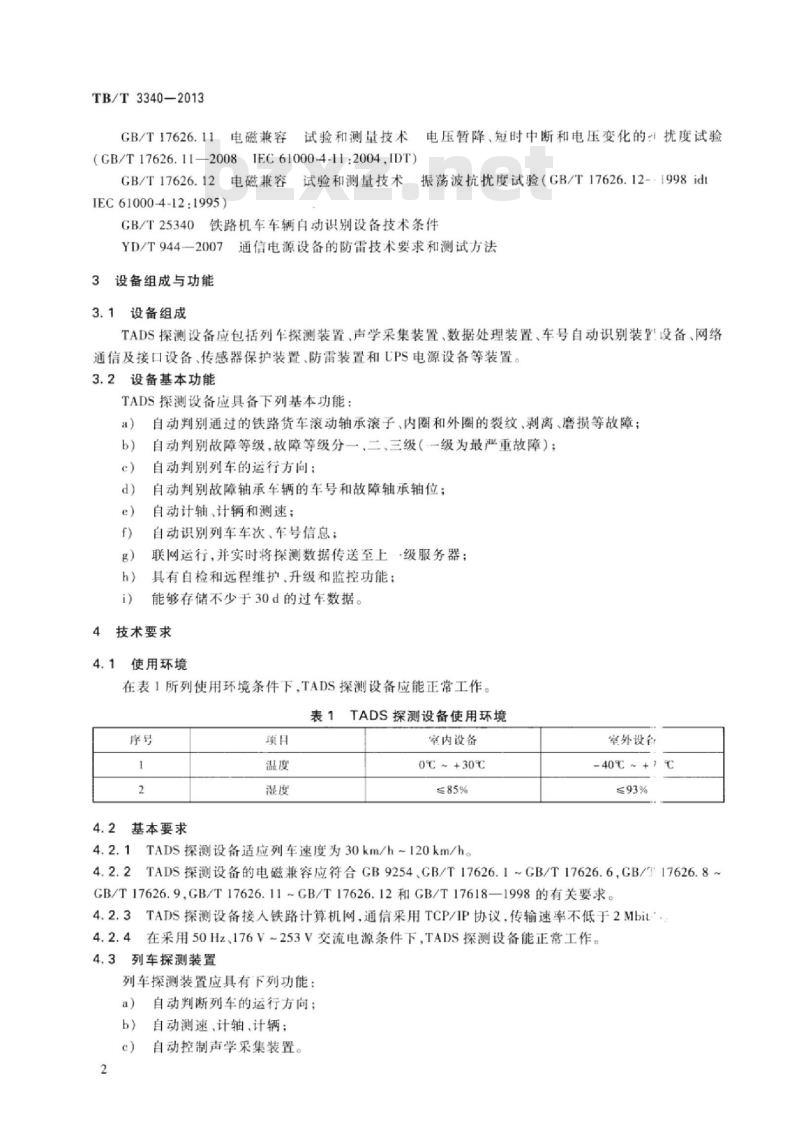

GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的：扰度试验(GB/T17626.11—2008IEC61000-4-11:2004,IDT)GB/T17626.12电磁兼容试验和测量技术振荡波抗扰度试验（GB/T17626.12-·1998idtTEC61000-4-12:1995)
GB/T25340铁路机车车辆自动识别设备技术条件YD/T944—2007通信电源设备的防雷技术要求和测试方法设备组成与功能
3.1设备组成
TADS探测设备应包括列车探测装置、声学采集装置、数据处理装置、车号自动识别装设备、网络通信及接口设备、传感器保护装置、防雷装置和LPS电源设备等装置。3.2设备基本功能
TADS探测设备应具备下列基本功能：a）
自动判别通过的铁路货车滚动轴承滚子、内圈和外圈的裂纹、剥离、磨损等故障；自动判别故障等级，故障等级分一、二、三级（一级为最严重故障）；自动判别列车的运行方向：
自动判别故障轴承车辆的车号和故障轴承轴位；自动计轴、计辆和测速；
自动识别列车车次、车号信息；联网运行，并实时将探测数据传送至上·-级服务器：具有自检和远程维护、升级和监控功能；能够存储不少于30d的过车数据。4技术要求
4.1使用环境
在表1所列使用环境条件下，TADS探测设备应能正常工作。表1TADS探测设备使用环境
4.2基本要求
室内设备
0℃~+30℃
≤85%
4.2.1TADS探测设备适应列车速度为30km/h~120km/h室外设备
-40℃~+1℃
≤93%
4.2.2TADS探测设备的电磁兼容应符合CB9254GB/T17626.1~GB/T17626.6,GB/T17626.8GB/T17626.9,GB/T17626.11~GB/T17626.12和GB/T17618—1998的有关要求。4.2.3TADS探测设备接入铁路计算机网，通信采用TCP/IP协议，传输速率不低于2Mbit.4.2.4
：在采用50Hz、176V~253V交流电源条件下，TADS探测设备能正常工作。4.3列车探测装置
列车探测装置应具有下列功能：自动判断列车的运行方向；
自动测速、计轴、计辆：
自动控制声学采集装置。
声学采集装置
声学采集装置应能完整采集货车通过时的轴承声学信号，并符合下列要求：a)
响应时间：<0.35；
声学采集有效长度：>6.5m；
灵敏度：>1.3mV/Pa：
工作频率：4Hz~70kHz；
输人范围：0~90dB；
噪声：<14.0μV(20Hz~200kHz）。5数据处理装置
数据处理装置应符合下列要求：a)
自动处理声学信号，并自动判别轴承的滚子、内圈、外圈等故障；自动判别故障轴承车辆的车号和故障轴承轴位；能适应货车255辆编组的要求；
能存储30d的过车数据。
车号自动识别装置
车号自动识别装置应符合GB/T25340的规定。网络通信及接口设备
TB/T3340-2013
网络通信及接口采用计算机通用网络接口，通信协议采用TCP/IP协议，支持系统远程维护。
4.8传感器保护装置
传感器保护装置应符合下列要求：a）能适应轨边环境，具有防水、防雪、防尘及抗震性：b）设有保护门，列车通过时自动打开：c）能自动检测保护门工作状态。4.9防雷装置与接地
设备的防雷装置与接地应符合YD/T944一2007的有关要求。4.10UPS电源
UPS电源容量不应小于3kV·A，供电时间应大于8h。4.11车轮传感器
车轮传感器应符合以下要求：
适应车速5km/h~120km/h；
采用高强度工业材料模具化加工，表面作防腐蚀处理：引线与外壳的绝缘阻抗应大于200MQ：在加速度为98m/s的振动条件下，其振动噪声电压峰值应小于100mV；d）
车速5km/h时，最低输出峰值为500mV。4.12安装要求免费标准bzxz.net
4.12.1TADS探测设备前100m、后50m线路应为没有道岔的直线段，相邻两线线间距应大于4.25m。
避开曲线、长大坡道及经常调速，停车位置，下坡道坡度不大于5%：避开电力接触网分相点、综合接地点及钢轨端头、短钢轨。4.12.3探测站轨边设备安装应符合GB146.2的规定。所有非铠装电缆都应设防护管，管内电缆无接头，电缆应留有备用线。4.12.4
TB/T3340—2013
5试验方法
试验条件
本标准所规定的各项试验，若无特别说明，均在下述条件下进行：a)
温度：20%℃±5℃：
相对湿度：≤90%
大气压：86kPa~106kPa；
供电电源：AC176V~253V,50Hz；接通电源4h后方能测试；
试验所用的测量设备均应经计量检定合格。验
声学采集装置的检验
用标准声源发送标准的声学信号，测试声学采集装置的输出信号，输出结果应符合4.41要求。5.2.2
车轮传感器检验
车轮传感器绝缘阻抗测定
用500V兆欧表检测引线与车轮传感器外壳的绝缘阻抗，其值应大于200MQ。车轮传感器振动噪声测定
将车轮传感器固定在振动试验台上，设置振动加速度为98m/s°，用不低于20MHz：示波器连续5min检测车轮传感器输出电压。测定结果应符合4.11的要求。5.2.3探测站电源适应范围试验
将自耦变压器输出电压从AC176V逐步调至253V，设备工作应能正常5.2.4探测站模拟接车试验
用TADS综合检测设备分别设置不同故障轴承，连续模拟过车10列，每列255辆、车速lkm/h，检查计轴、计辆及故障轴承等状态均与模拟器设置状态一致。5.2.5环境试验
设备的高温、低温、恒定湿热及振动等环境试验应符合表2的规定。表2设备的高温、低温、恒定湿热及振动环境试验序号
检验项目
低温工作试验
高溢温工作试验
湿热试验
振动试验
5.2.6电磁兼容试验
依据标准
GB/T2423.1试验A
GB/T2423.2试验B
GB/T2423.3试验Cab
GB/T2423.10试验Fc
检验条件及要求
室内设备温度：-5℃+3℃，保持2h：室外设备温度：-40℃±3℃，保持2h室内设备温度：+40℃±2℃，保持2h；室外设备温度：+70℃±2℃，保持2h溢度（30±2）℃，相对湿度（85±3）%RH时间12.恢复1h
频书范围（10-55-10）Hz.加速度2m/1ocmin，方向X，Y、z，每方向循环3次1描速率
静电放电抗扰度试验应按照GB/T17626.2，射频电磁场辐射抗扰度试验应按照GB/T1:626.3，电快速瞬变脉冲群抗扰度试验应按照GB/T17626.4，浪涌（冲击）抗扰度试验应按照GB/T176:6.5，射频场感应的传导骚扰抗扰度试验应按照GB/T17626.6，工频磁场抗扰度试验应按照GB/T176:5.8，脉冲磁场抗扰度试验应按照GB/T17626.9，电压暂降、短时中断和电压变化的抗扰度试验应担照GB/T17626.11，振荡波抗扰度试验应按照GB/T17626.12，电源线上的传导骚扰和辐射骚扰试验，按照GB9254进行。
检验规则
检验分类
产品的检验分为出厂检验和型式检验出厂检验
TB/T3340—2013
产品在出厂前，制造厂应按本标准要求逐台进行检验，合格后出具产品合格证方可出厂。出厂检验项日应包括5.2.1,5.2.2,5.2.3,5.2.4要求的项目。6.3型式检验
有下列情况之
一时，应进行型式检验：
新产品试制完成时；
产品结构、材料和工艺发生较大改变时；产品停产1年及以上重新恢复生产时。型式检验项目为5.2要求的全部项目。标志、包装、运输及储存
设备应在明显部位设置铭牌，铭牌上应注明下列内容：a)
制造厂名称：
产品名称、型号、生产批号：
制造日期；
主要技术参数等。
产品的包装应防潮、防振动，并保证在正常储运条件下不发生损坏。包装箱内应装有下列文件：
装箱单：
产品合格证；
产品使用说明书；
随机备品备件清单：
其他有关技术资料。
7.3运输及储存
7.3.1产品在运输时，不应装在开的船舱和车厢内，中途转运不得存放在露天仓库中，在运输过程中不应与易燃、易腐蚀的物品同车（船）运输7.3.2产品应在符合GB/T4798.1一2005气候环境条件的1k2级库内储存，且空气中不得有对产品起腐蚀作用的有害物质。
