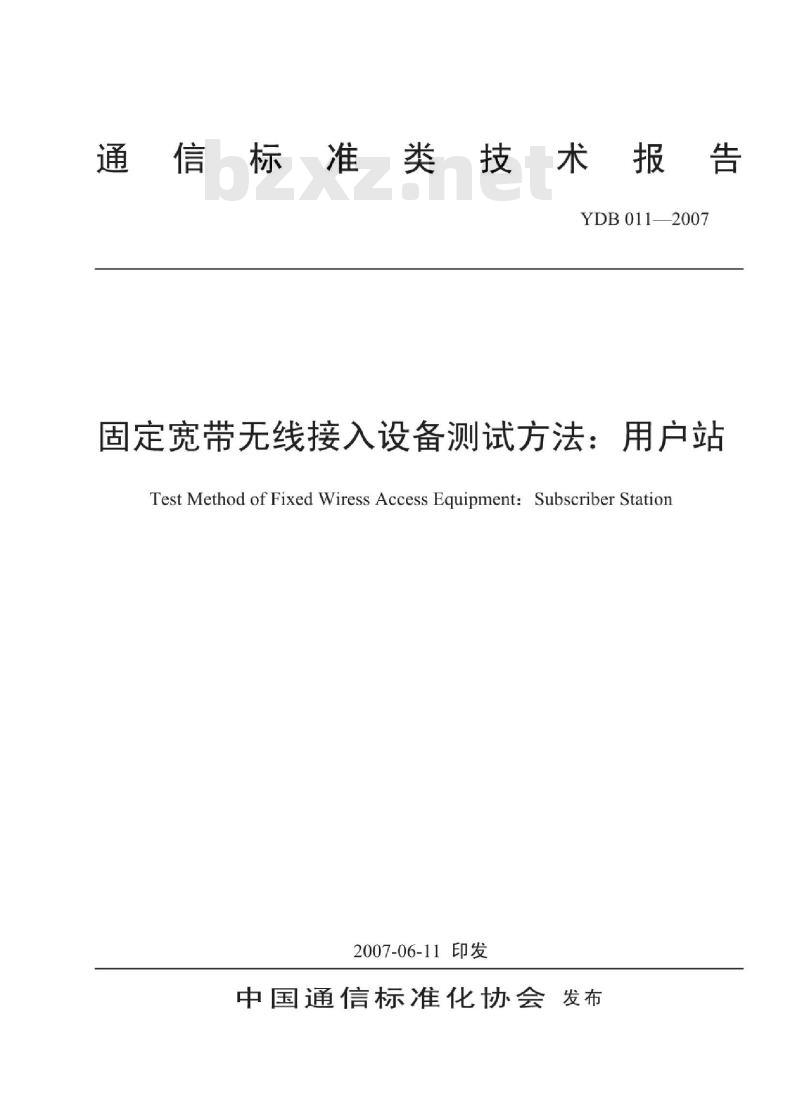

【YD通讯标准】 固定宽带无线接入设备测试方法:用户站

术报告
通信标准类技
YDB011—2007
固定宽带无线接入设备测试方法：用户站Test Method ofFixed Wiress Access Equipment: Subscriber Station2007-06-11印发
中国通信标准化协会发布

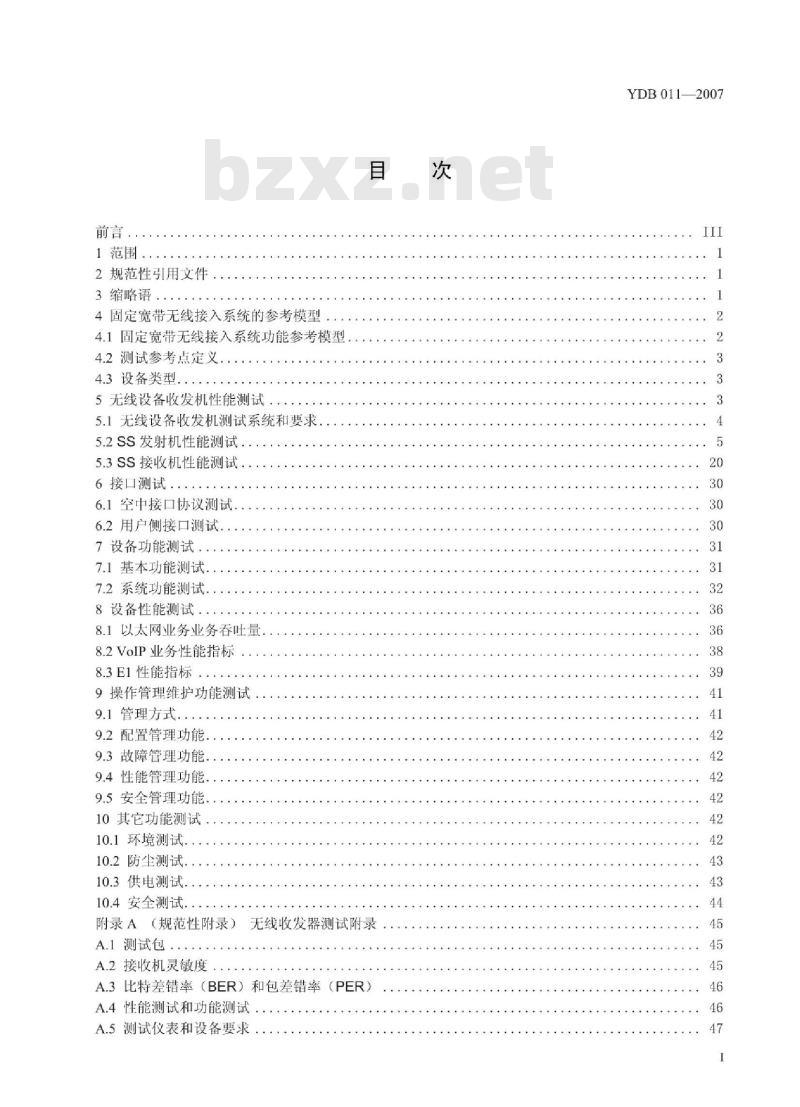

2规范性引用文件.
3缩略语··
4固定宽带无线接入系统的参考模型4.1固定宽带无线接入系统功能参考模型4.2测试参考点定义
4.3设备类型..
5无线设备收发机性能测试
5.1无线设备收发机测试系统和要求，5.2SS发射机性能测试
5.3SS接收机性能测试.
6接口测试：
6.1空中接口协议测试
6.2用户侧接口测试
7设备功能测试
7.1基本功能测试.
7.2系统功能测试.
8设备性能测试
8.1以太网业务业务吞吐量，
8.2VoIP业务性能指标
8.3E1性能指标.
9操作管理维护功能测试
9.1管理方式.，
9.2配置管理功能
9.3故障管理功能.
9.4性能管理功能.
9.5安全管理功能.
10其它功能测试。
10.1环境测试.
10.2防尘测试..
10.3供电测试.
10.4安全测试.
......
附录A（规范性附录）
无线收发器测试附录
A.1测试包...
A.2接收机灵敏度
A.3比特差错率（BER）和包差错率（PER）A.4性能测试和功能测试
A.5测试仪表和设备要求
YDB011—2007
YDB011—2007

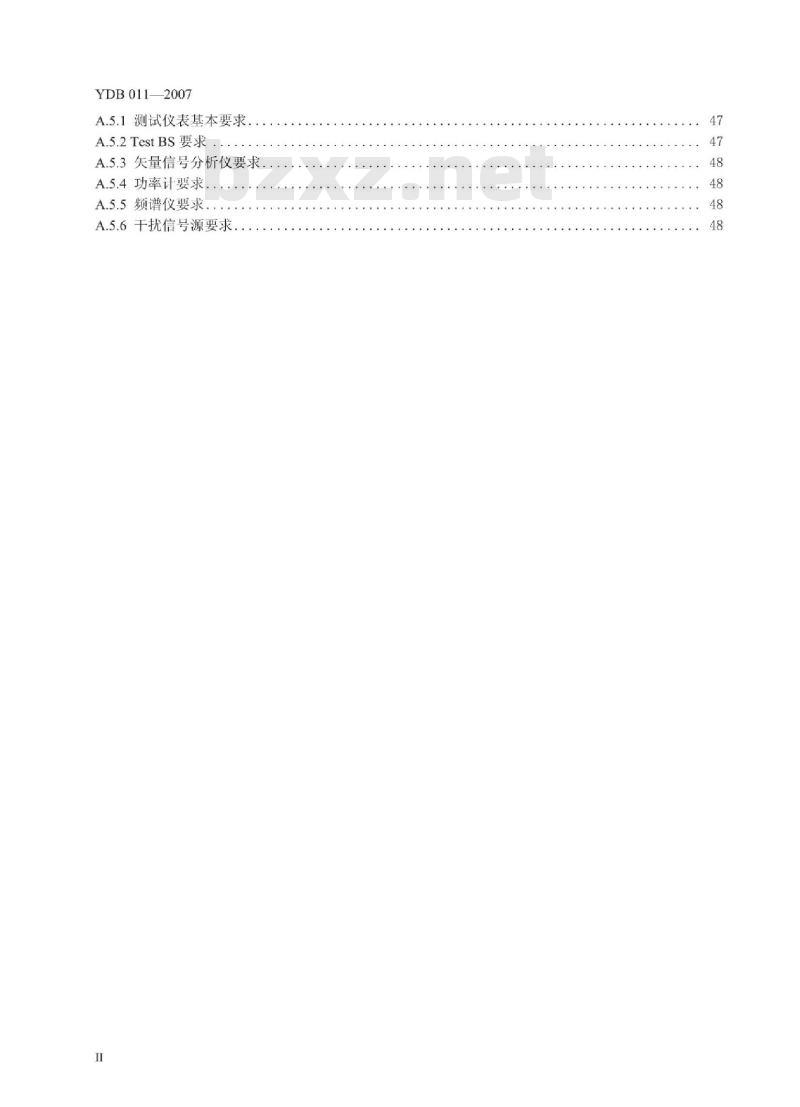

A.5.1测试仪表基本要求
A.5.2TestBS要求
A.5.3矢量信号分析仪要求
A.5.4功率计要求
A.5.5频谱仪要求
A.5.6干扰信号源要求，
iiiKAoNiKAca
YDB0112007

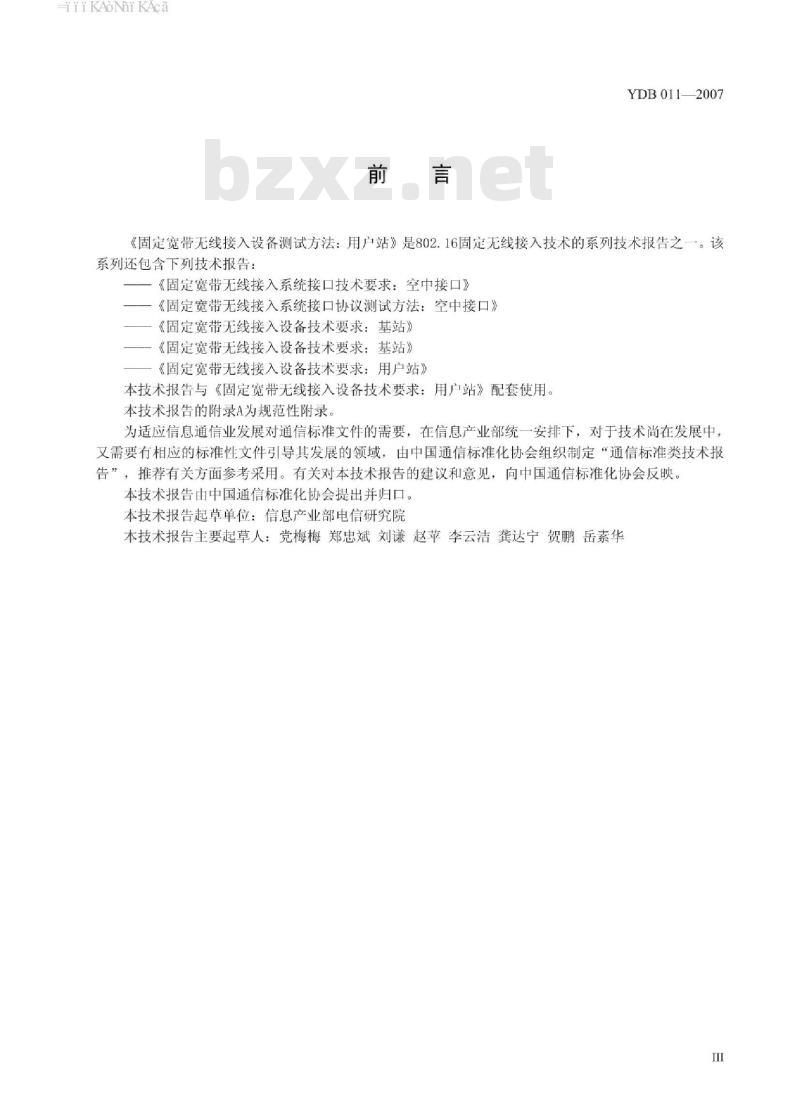

《固定宽带无线接入设备测试方法：用户站》是802.16固定无线接入技术的系列技术报告之一。诊系列还包含下列技术报告
《固定宽带无线接入系统接口技术要求：空中接口》一《固定宽带无线接入系统接口协议测试方法：空中接口》《固定宽带无线接入设备技术要求：基站》《固定宽带无线接入设备技术要求：基站》《固定宽带无线接入设备技术要求：用户站》本技术报告与《固定宽带无线接入设备技术要求：用户站》配套使用。本技术报告的附录A为规范性附录。为适应信息通信业发展对通信标准文件的需要，在信息产业部统一安排下，对于技术尚在发展中，又需要有相应的标准性文件引导其发展的领域，由中国通信标准化协会组织制定“通信标准类技术报告”，推荐有关方面参考采用。有关对本技术报告的建议和意见，向中国通信标准化协会反映，本技术报告由中国通信标准化协会提出并归口。本技术报告起草单位：信息产业部电信研究院本技术报告主要起草人：党梅梅郑忠斌刘谦赵苹李云洁龚达宁贺鹏岳素华IⅢI
HiiKAoNiKAca

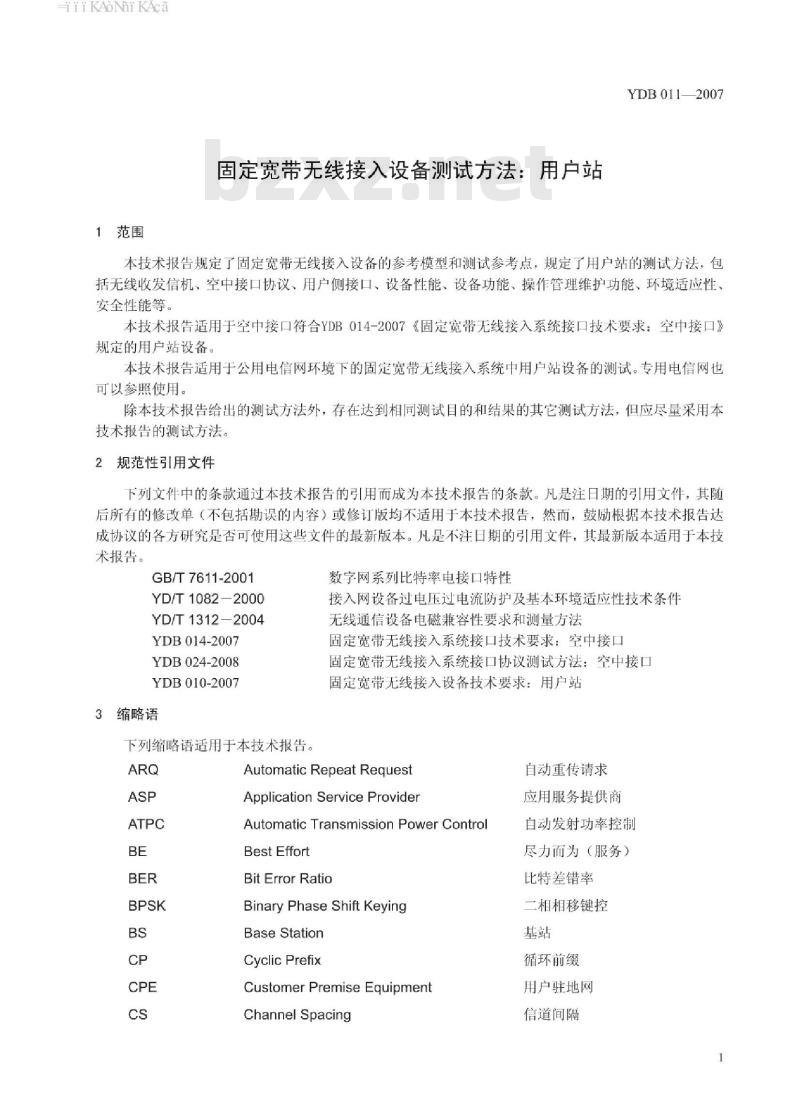

1范围
固定宽带无线接入设备测试方法：用户站YDB0112007
本技术报告规定了固定宽带无线接入设备的参考模型和测试参考点，规定了用户站的测试方法，包括无线收发信机、空中接口协议、用户侧接口、设备性能、设备功能、操作管理维护功能、环境适应性、安全性能等。
本技术报告适用于空中接口符合YDB014-2007《固定宽带无线接入系统接口技术要求：空中接口》规定的用户站设备。
本技术报告适用于公用电信网环境下的固定宽带无线接入系统中用户站设备的测试。专用电信网也可以参照使用。
除本技术报告给出的测试方法外，存在达到相同测试目的和结果的其它测试方法，但应尽量采用本技术报告的测试方法。
2规范性引用文件
下列文件中的条款通过本技术报告的引用而成为本技术报告的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术报告，然而，鼓励根据本技术报告达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本技术报告。
GB/T7611-2001
YD/T1082—2000
YD/T1312—2004
YDB014-2007
YDB 024-2008
YDB010-2007
3缩略语
下列缩略语适用于本技术报告。ARQ
数字网系列比特率电接口特性
接入网设备过电压过电流防护及基本环境适应性技术条件无线通信设备电磁兼容性要求和测量方法固定宽带无线接入系统接口技术要求：空中接口固定宽带无线接入系统接口协议测试方法：空中接口固定宽带无线接入设备技术要求：用户站AutomaticRepeatRequest
ApplicationServiceProvider
AutomaticTransmissionPowerControlBestEffort
Bit ErrorRatio
Binary Phase Shift Keying
BaseStation
Cyclic Prefix
Customer Premise Equipment
Channel Spacing
自动重传请求
应用服务提供商
自动发射功率控制
尽力而为（服务）
比特差错率
二相相移键控
循环前缀
用户驻地网
信道间隔
HiiKAoNni KAca
YDB011—2007www.bzxz.net
Connection Service Network
DynamicHostConfigurationProtocolForward ErrorCoorection
Medium Access Control
ManagementInformation Base
Non-real-time Polling ServiceOrthogonal
Multiplexing
Frequency
ResolutionBandWidth
Packet Error Ratio
Protocol Data Unit
Payload Header Suppression
PHYsical layer
Division
Pseudo-RandomBinary SequenceQuadrature Amplitude ModulationQualityof Service
Quadrature Phase Shift KeyingRoot Mean Square
ReceiveSignal Strength IndicatorReal-time Polling Service
Service Data Unit
Signal to Noise Ratio
SimpleNetworkManagementProtocolSubscriberStation
Video BandWidth
Unsolicited Grant Service
Unit Under Test
Virtual Local Area Network
VectorSignal Analyzer
固定宽带无线接入系统的参考模型4
4.1固定宽带无线接入系统功能参考模型连接服务网络
动态主机配置协议
前向纠错
媒质接入控制
管理信息库
非实时轮询业务
正交频分复用
分辨率带宽
包差错率
协议数据单元
净荷头压缩
物理层
伪随机二进制序列
正交幅度调制
服务质量
四相相移键控
均方根
接收信号强度指示
实时轮询业务
服务数据单元
信噪比
简单网络管理协议
用户站
视频带宽
主动授权业务
被测单元
虚拟局域网
矢量信号分析仪
固定宽带无线接入系统采用点到多点拓扑结构，由基站（BS）和用户站（SS）构成。固定宽带无线接入系统功能参考模型如图1所示。2
iiiKANiKAca
4.2测试参考点定义
ASP或
Internet
固定宽带无线接入系统功能参考模型RI接口
用户侧
网管接口
图2用户站设备测试参考点
测试在以下物理参考点上进行：YDB0112007
1）R1参考点：BS与SS与之间的接口，即空中接口。对管理维护功能的测试也在该参考点进行。2）用户侧参考点：SS与CPE设备的接口，即SS的下联接口。设备类型
4.3设备类型
根据空中接口以太网业务吞吐量能力的不同，802.16固定宽带无线接入系统中的SS设备可分为两类：
●类型1：全速SS
全速SS支持较强的以太网业务吞吐量能力，符合8.1节的指标要求。·类型2：非全速SS
非全速SS支持的以太网业务吞吐量能力较弱，但应至少达到全速SS的以太网业务吞吐量能力的50%。5无线设备收发机性能测试
无线收发器测试的目的是测试无线接口的一致性，规定无线方面的测试步骤和测试条件，保证设备符合《固定宽带无线接入系统接口技术要求：空中接口》和《固定宽带无线接入设备技术要求：终端站》的要求。若本节所规定的BS无线工作方式和无线发射机参数与中国国家无线电管理部门的相关规定不符，则应遵循中国国家无线电管理部门的相关规定。3
HiiKAoNiKAca
YDB011—2007
本部分规定了基本的RF方面（包括无线频率，带宽和影响共存的干扰指标）的测试。测试基本只涉及物理层规范，但测试步骤中要求一些MAC层的基本功能来配置测试信号。具体测试项目中包含了指标和功能要求。测试仪表和设备要求见A.5。5.1无线设备收发机测试系统和要求5.1.1基本要求
无线收发信机的测试配置框图如图3所示，定义了逻辑测试部件连接和接口，但并不限制具体的实现方式。在测试中，设备商应提供测试框图中可用的接口。测试框图中缩写A表示天线接口，缩写M表示MAC接口。传导测试中如果无法连接天线接口，设备商应提供天线接口适配器，这种情况下，设备商应校准适配器衰减，保证适配器的频率特性。本节的测试框图和测试步骤中，SSUUT为被测设备，TestBS为配合SS测试的对端设备。TestBS具有《固定宽带无线接入系统接口技术要求：空中接口协议》中非必选附加功能，用于辅助测试，典型的功能有：能为测试设备产生门控信令、特定软件用于请求SSUUT特殊行为。TestBS的要求见A.5。图3中框图是双向通道，并假定下行和上行都有功能通道。BS
→MAC
5.1.2测试环境参数
PHY-BB
PHY-RF
PHY-RF
图3接口框图
PHY-BB
测试应在所示的正常环境条件下进行，设备商应给出表1的参数。在选定的气候等级下，标准中给定的所有要求与温度和湿度有关，但为了适应特殊场合和测试方便，一些测试可以只在参考环境条件下进行。
表1测试环境参数
测试温度
测试相关湿度
5.1.3测试条件
测试条件要求
+15C~+30°℃
45%~75%
本节中的所有测试项目除非另有说明，均应在表2的条件下进行测试。表2清
测试条件
测试频率
信道带宽
调制编码方式
设备商标称的
最低频率
设备商标称的
中间频率
设备商标称的信道带宽
在设备商支持的所有调制编码方式下测试设备商标称的
最高频率
SSUUT和TestBS应可配置发射频率、发射功率、调制和编码方式、CP和长参数。5.1.4测试说明
1）每个测试都应测量适配器、连接电缆、校准衰减器和其他损耗，记录总的损耗，该步骤称为校准：
2）前导码比调制数据高3dB发送，功率可采用以下两种方式测试：a.测量整个信号，使用校正因子进行校准，校正因子基于前导码和数据时长，并考虑顿占空比得到：
iiKANiKAca
b．门控方式，只测量包中数据部分的功率。YDB011—2007
3）如果使用包发生器，应根据测试步骤规定的发送消息使用的调制方式和数据包速率正确配置；
4）对于SSUUT，除非另有规定，所有测试应在帧长为5mS、CP值为T/16、调制编码方式为QPSK-3/4、短消息、包速率为设备商标称的包速率和200数据包/秒中的最小值，以及一致性测试使用的信道带宽下进行测试：由于前导码比调制数据高3dB发送，功率调整或说明均是基于调制数据的功率而言的：5）
测试框图不仅给出了来自BS或SS被测信号，也假设相反方向RF通道特性相同7）所有基于RF功率测量的测量不确定度应加入到功率容限中：8）除对测距参数的测试项外，在测试前，应完成初始测距：Smin是表A.2中不同的调制方式和信道带宽下对应的接收机最小输入功率；9)
10）由于ABs和Ass接口的不同功率等级，尤其当SSUUT符合ProfC3_23(PTx.max>23dBm）等级时，本技术报告中通用的测试框图可能不再符合测试的需要，需要添加如衰减器等其他器件。在添加新器件后应重新进行校准。11）测试步骤中“正确接收数据\的含义见A.412）除非另有规定，所有的SS测试，背离TestBS中心频率标称值应小于+/-8ppm。13)在测试中，除非测试项声明，所有的测试应该无分割、无头压缩、无SDU封包、无ARQ、无加密、加CRC。
5.2SS发射机性能测试
5.2.1SS发射功率等级Profile
5.2.1.1指标要求
SS发射功率等级Profile应符合表3的要求。表3发射机功率等级profile
Profile
Profc3_o
ProfC3_14
ProfC3_17
Profc3_20
Profc3_23
5.2.1.2测试配置
测试配置如图4所示。
衰减器
5.2.1.3测试步骤
发射功率范围
Prx.Max<14dBm
14dBm<= Prx mx<17dBm
17dBm<= Prxx<20dBm
20dBm<=Prx.mx<23dBm
Prx.mx>23dBm
定向耦合器
功率计
性能分析仪
图4SS功率等级Profile测试框图1）设置SSUUT工作在最大输出功率。SS
iiKANiKAca
YDB011—2007
2）建立SSUUT和TestBS之间的连接，读取功率计读数，记录此时Ass的值PxMAx。3）按照SSUUT功率Profile，最大发射功率Prx.Mx应符合表3的要求。5.2.2SS发射机最大发射功率
5.2.2.1指标要求
SS发射机最大发射发射功率不超过+35dBm。5.2.2.2测试配置
测试配置如图5所示。
衰减器
5.2.2.3测试步骤
定向耦合器
功率计
性能分析仪
图5SS发射机最大发射功率测试框图1）建立SSUUT和TestBS之间的上行连接2）设置SSUUT为最大发射功率，读取功率计读数，记录此时Ass的值Prx,Mx。3）PTx,MAx值应满足指标要求。5.2.3SS发射机功率容限
5.2.3.1指标要求
SSUUT发射机输出功率容限为±2dB。5.2.3.2测试配置
测试配置如图6所示。
衰减器
5.2.3.3测试步骤
定向耦合器
功率计
性能分析仪
图6SS发射机输出功率容限测试框图1）设置SSUUT工作在最大输出功率。2）建立SSUUT和TestBS之间的上行连接。ss
3）设置SSUUT为最大功率发射，读取功率计读数，记录此时SSUUT的最大发射功率值。4）按照下式计算SS发射机输出功率容限：SS发射机输出功率容限=SSUUT最大输出功率测量值一SS最大输出功率标称值。6
5）SS发射机功率容限应满足指标要求，5.2.4SS发射机发射功率动态范围5.2.4.1指标要求
YDB0112007
SSUUT发射动态范围应不小于3OdB，如果SSUUT支持子信道化的SS发射动态范围应不小于50dB。5.2.4.2测试配置
测试配置如图了所示。
衰减器
5.2.4.3测试步骤
定向耦合器
功率计
性能分析仪
图7SS发射机发射功率动态范围测试框图1）建立SSUUT和TestBS之间的上行连接。2）调节衰减器使As工作在-30dBmSS
3）设置SSUUT工作在最大发射功率，读取功率计读数，记录此时Ass的值Prx.MAx。4）设置SSUUT工作在最小发射功率，读取功率计读数，记录此时Ass的值Prx,MIN。5）按照下式计算SS发射机发射功率动态范围：SS发射机发射功率动态范围=PTx.MAx一PTX.MIN。6）验证SS发射机发射功率动态范围满足指标要求。5.2.5SS发射机功率调整步长
5.2.5.1指标要求
SS发射功率最小调整步长应不大于1dB，调整误差不大于最小调整步长的±50%。5.2.5.2测试配置
测试配置如图8所示。
衰减器
5.2.5.3测试步骤
定向耦合器
功率计
性能分析仪
图8SS发射机功率调整步长测试框图1）建立SSUUT和TestBS之间的上行连接。Ss
YDB011—2007
2）设置SSUUT的发射功率为厂商标称的该调制方式下的最大输出功率，调节衰减器的值使TestBS正常工作。
3）TestBS要求SSUUT减少输出功率，步进为最小调整步长，直至SSUUT达到最小输出功率。每次调整功率后，测试SSUUT的输出功率，计算功率调整前后SSUUT输出功率的差值4）验证SSUUT的发射功率的最小调整步长和步长调整误差是否满足指标要求。5.2.6SS发射机功率控制
5.2.6.1指标要求
功率控制机制准确度在发射功率变化不超过30dB时为土1.5dB，发射功率变化超过30dB时为土3dB。5.2.6.2测试配置
测试配置如图9所示。
衰减器
5.2.6.3测试条件
定向耦合器
功率计
性能分析仪
图9SS发射机功率控制测试框图
TestBS应保证分配SSUUT带宽为2.OmS，且工作在最高的强制调制编码方式下。5.2.6.4测试步骤
1）建立SSUUT和TestBS之间的上行连接。2）测试过程中，调节衰减器，使A保持在为-65dBm和-50dBm之间3）设置SSUUT的发射功率为厂商标称的在该调制方式下的最大输出功率。4）TestBS要求SSUUT减少输出功率，步进为最小调整步长，直至SSUUT达到最小输出功率。记录每次的输出功率值Po，Pi，P2，.**，Pr，Pa>PI>P2>...>Pn。5）根据Po，Pi，P2,.，Px，计算功率控制的精确度。对于变化范围为mdB的功控，功控精度应根据（P-P）的差值得出，验证该差值是否满足指标要求。如果该差值不满足指标要求，将差值近似为整数K，（Pa+m-Pn+ak）与K的误差应不超过±1.5dB。6）SSUUT输出功率设置为与表4中第二列的数值P。最接近的整数值，TestBS要求SSUUT增加或降低发射功率，步进为表4中第三列的数值P。测量SSUUT的实际输出功率Pr，P应不超过Ps+与表4中第四列功控准确度的和。如果Pr不满足要求，验证Pr士||Pr-Pa+m|是否满足要求，1|Pr-Ps+门应不超过±1.5dB。
表4SS发射机功率控制测试参数
测试步骤
UUT初始功率Ps
Po (maximum)
Pn (minimum)
(Po+Pn)/2-5dB
(Po+Pn)/2+10dB
调整步长Pm
相对精度误差
+/-3dB
+/-3dB
