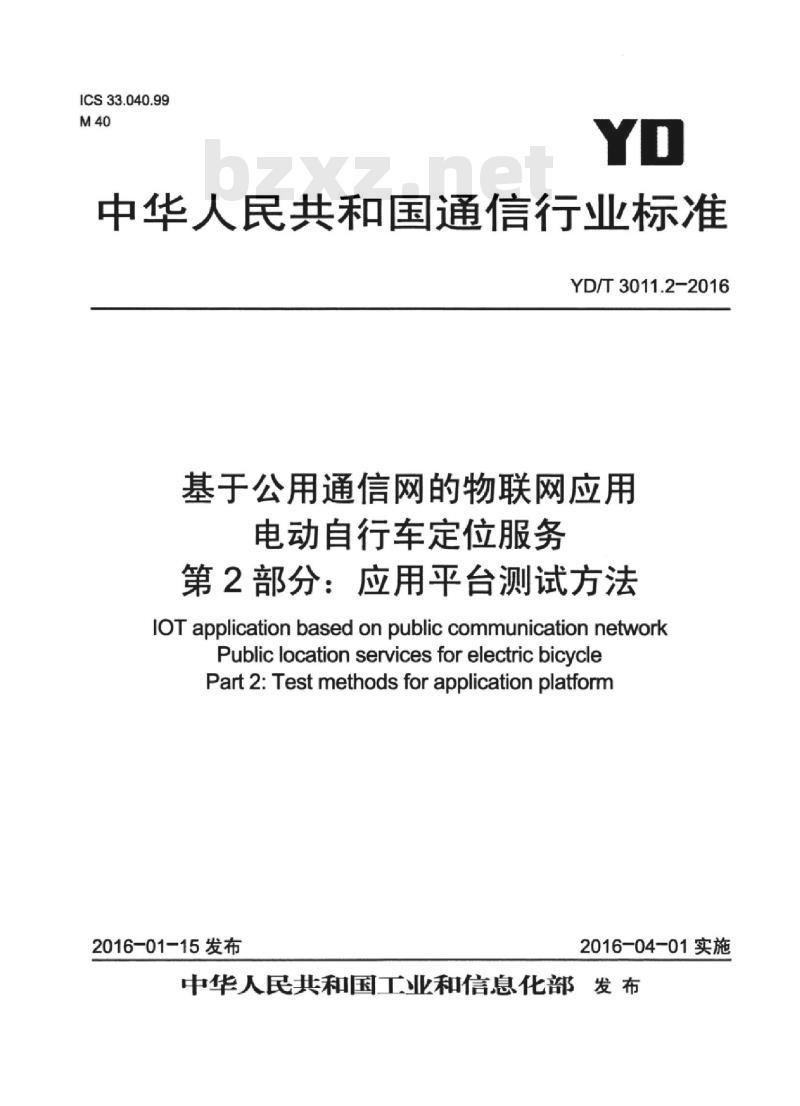

【YD通讯标准】 基于公用通信网的物联网应用 电动自行车定位服务 第2部分:应用平台测试方法

ICS33.040.99
中华人民共和国通信行业标准
YD/T3011.2-2016
基于公用通信网的物联网应用
电动自行车定位服务
第2部分：应用平台测试方法
lOTapplication based on public communication networkPubliclocationservicesforelectricbicyclePart2:Test methodsforapplicationplatform2016-01-15发布
2016-04-01实施

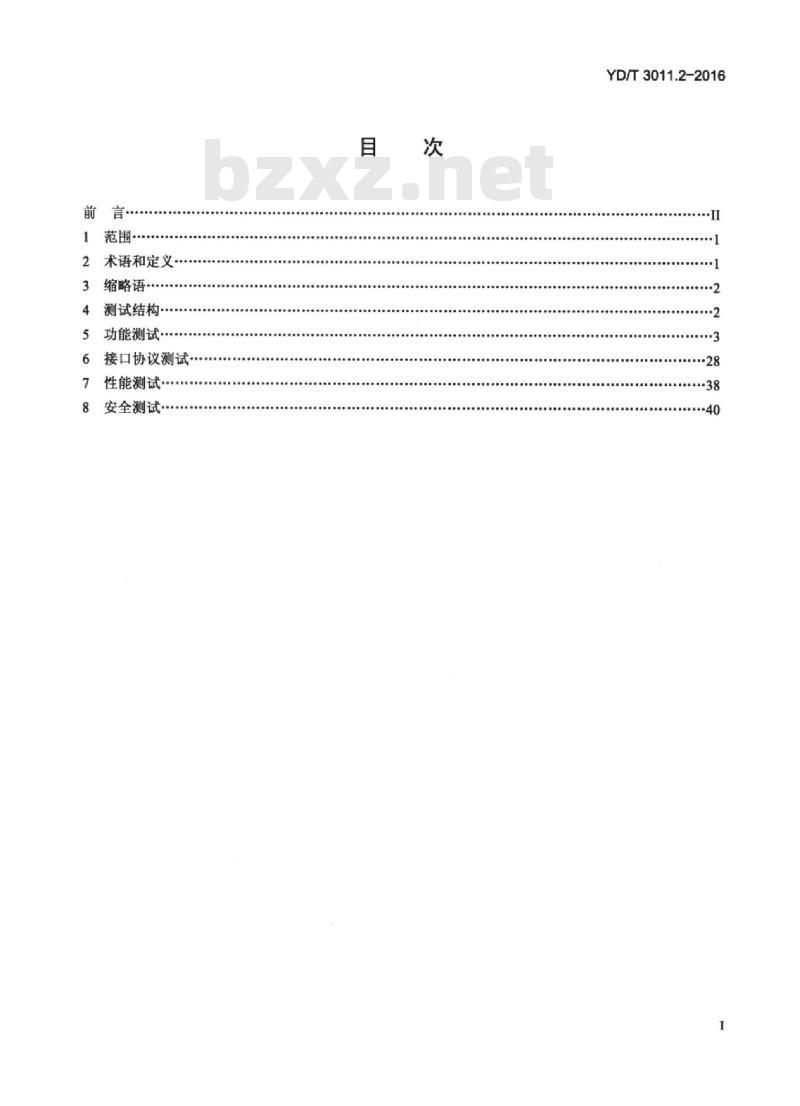

中华人民共和国工业和信息化部发布前言
2术语和定义
缩略语
测试结构
功能测试
接口协议测试
性能测试
安全测试
YD/T3011.2-2016
串·2
YD/T3011.2-2016

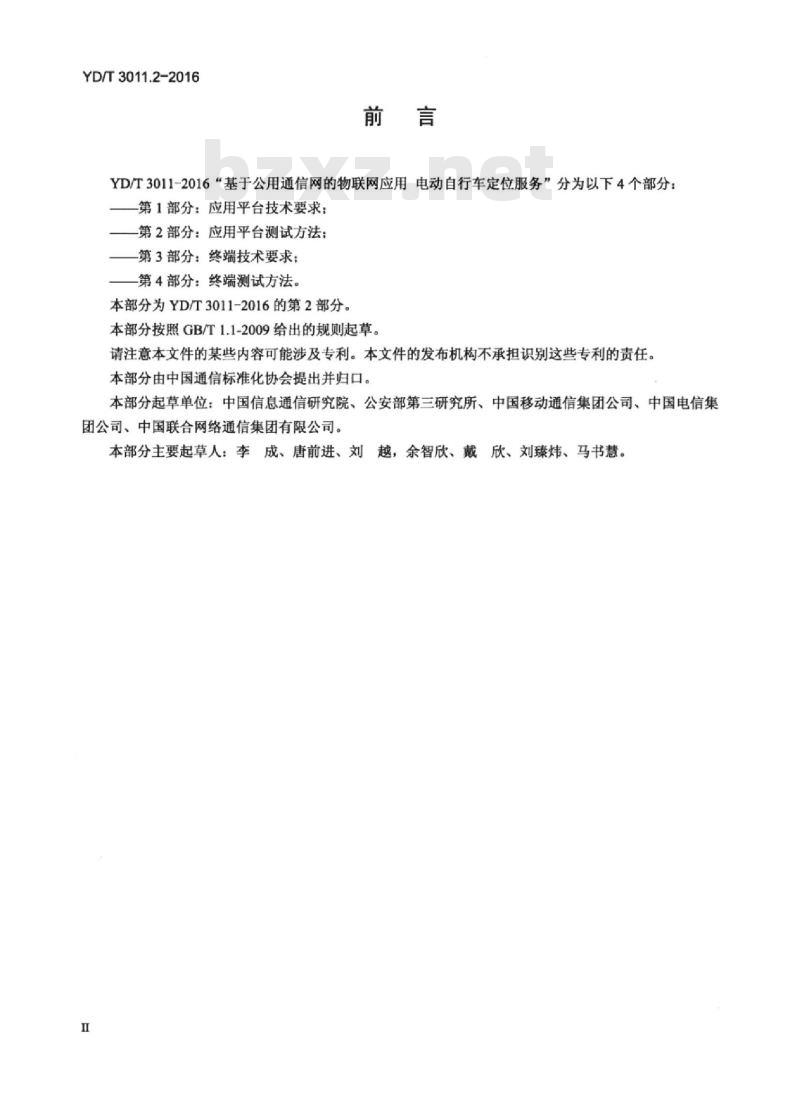

YD/T3011-2016“基于公用通信网的物联网应用电动自行车定位服务”分为以下4个部分：-第1部分：应用平台技术要求：第2部分：应用平台测试方法：
一第3部分：终端技术要求；
一第4部分：终端测试方法。
本部分为YD/T3011-2016的第2部分。本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、公安部第三研究所、中国移动通信集团公司、中国电信集团公司、中国联合网络通信集团有限公司。本部分主要起草人：李成、唐前进、刘越，余智欣、戴欣、刘臻炜、马书慧。H
TiiKAoNiKAca

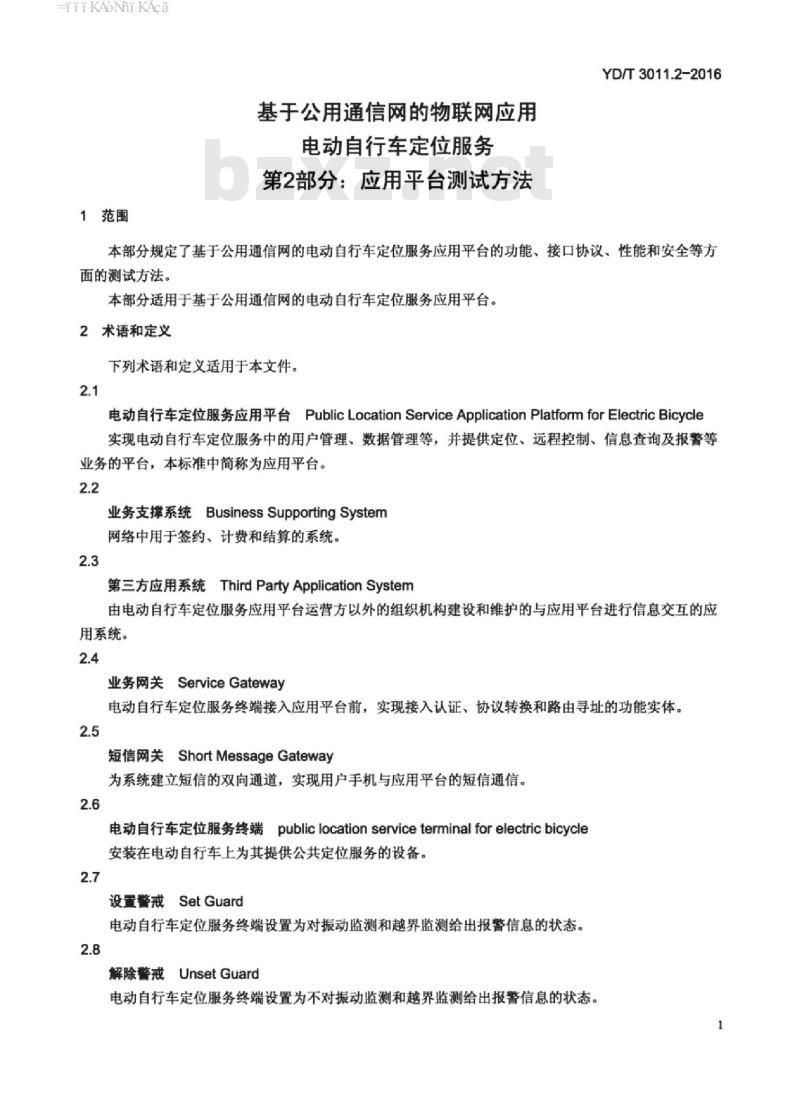

1范围
基于公用通信网的物联网应用
电动自行车定位服务
第2部分：应用平台测试方法
YD/T3011.2-2016
本部分规定了基于公用通信网的电动自行车定位服务应用平台的功能、接口协议、性能和安全等方面的测试方法。
本部分适用于基于公用通信网的电动自行车定位服务应用平台。2术语和定义
下列术语和定义适用于本文件。2.1
电动自行车定位服务应用平台PublicLocationServiceApplicationPlatformforElectricBicycle实现电动自行车定位服务中的用户管理、数据管理等，并提供定位、远程控制、信息查询及报警等业务的平台，本标准中简称为应用平台。2.2
业务支撑系统BusinessSupportingSystem网络中用于签约、计费和结算的系统。2.3
第三方应用系统ThirdPartyApplicationSystem由电动自行车定位服务应用平台运营方以外的组织机构建设和维护的与应用平台进行信息交互的应用系统。
业务网关ServiceGateway
电动自行车定位服务终端接入应用平台前，实现接入认证、协议转换和路由寻址的功能实体。2.5
短信网关ShortMessageGateway
为系统建立短信的双向通道，实现用户手机与应用平台的短信通信。2.6
电动自行车定位服务终端publiclocationserviceterminalforelectricbicycle安装在电动自行车上为其提供公共定位服务的设备。2.7
设置警戒SetGuard
电动自行车定位服务终端设置为对振动监测和越界监测给出报警信息的状态。2.8
解除警戒UnsetGuard
电动自行车定位服务终端设置为不对振动监测和越界监测给出报警信息的状态。HiiKAoNiKAca
YD/T3011.2-2016

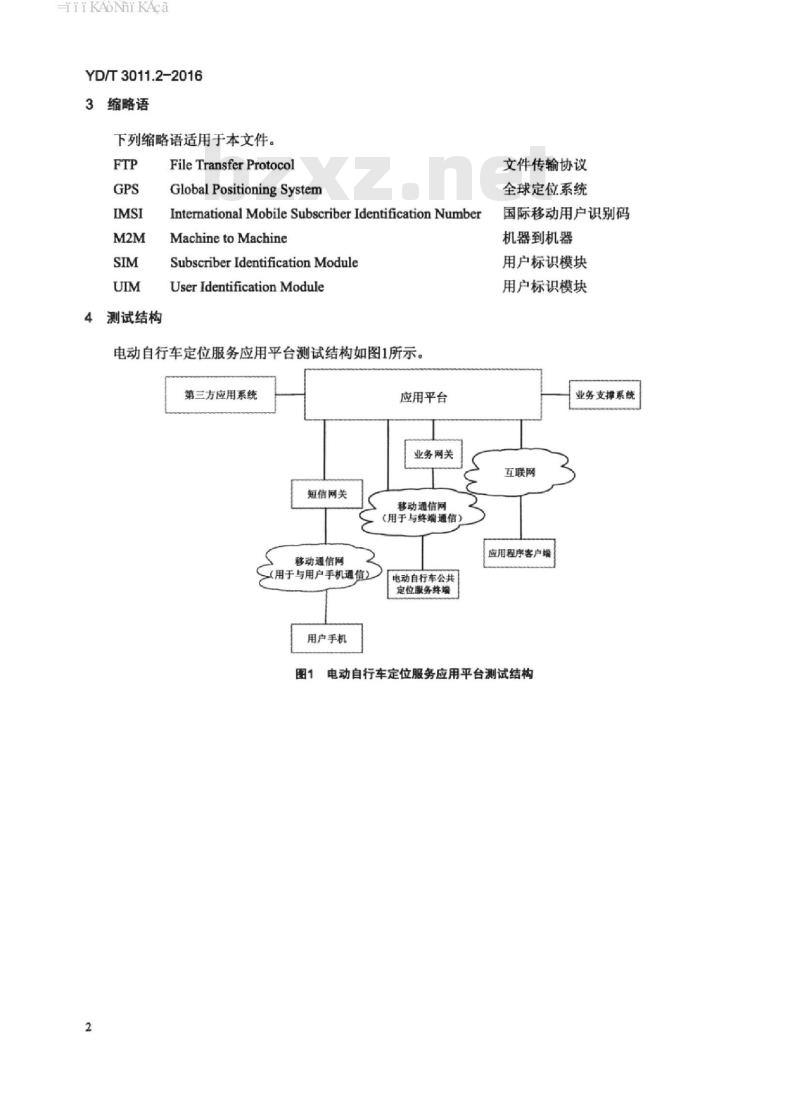

缩略语
下列缩略语适用于本文件。
4测试结构
File Transfer Protocol
GlobalPositioningSystem
International Mobile Subscriber Identification NumberMachine to Machine
SubscriberIdentification ModuleUserIdentificationModule
电动自行车定位服务应用平台测试结构如图1所示。第三方应用系统
短信网关
移动通信网
应用平台
业务网关
移动通信网
（用于与终端通信）
>（用于与用户手机通值））
用户手机
电动自行车公共
定位服务终端
文件传输协议
全球定位系统
国际移动用户识别码
机器到机器
用户标识模块
用户标识模块
业务支撑系统
互联网
应用程序客户端
电动自行车定位服务应用平台测试结构图1
HiiKAoNiKAca
5功能测试
5.1用户管理功能
5.1.1业务用户登录测试
测试编号：5.1.1.1
测试项目：业务用户登录测试
测试分项目：业务用户登录（使用浏览器登录）测试类型：必选
测试目的：验证应用平台对业务用户的认证鉴权功能预置条件：
应用平台正常运行bZxz.net
测试步骤：
1）业务用户浏览器访问网站。
2）分别采用下列方式测试
输入正确的账号和密码：
输入错误的账号或密码：
输入错误的验证码：
账号为空：
密码为空：
验证码为空。
3）点击登录按键
预期结果：
YD/T3011.2-2016
业务用户输入正确的账号和密码，成功登录到系统中。其他异常的输入，应用平台均提示错误，并要求重新输入
HiiKAoNiKAca
YD/T3011.2-2016
测试编号：5.1.1.2
测试项目：业务用户登录测试
测试类型：可选
测试分项目：业务用户登录（使用应用程序客户端登录）测试目的：验证应用平台对业务用户的认证鉴权功能预置条件：
应用平台正常运行
测试步骤：
1）业务用户使用应用程序客户端访问网站2）分别采用下列方式测试：
输入正确的账号和密码：
输入错误的账号或密码；
输入错误的验证码：
账号为空：
密码为空；
验证码为空。
3）点击登录按键
预期结果：
业务用户输入正确的账号和密码，成功登录到系统中。其他异常的输入，应用平台均提示错误，并要求重新输入
HiiKAoNiKAca
5.1.2管理用户登录测试
测试编号：5.1.2.1
测试项目：管理用户登录测试
测试分项目：管理用户登录（使用浏览器登录）测试类型：必选
测试目的：验证应用平台对管理用户的认证鉴权功能预置条件：
应用平台正常运行
测试步骤：
1）管理用户通过浏览器访问网站。2）分别采用下列方式测试：
输入正确的账号和密码；
输入错误的账号或密码；
输入错误的验证码：
账号为空：
密码为空：
验证码为空。
3）点击登录按键
预期结果：
YD/T3011.2-2016
管理用户输入正确的账号和密码，成功登录到系统中。其他异常的输入，应用平台均提示错误，并要求重新输入
HiiKAoNiKAca
YD/T3011.2-2016
测试编号：5.1.2.2
测试项目：管理用户登录测试
测试类型：可选
测试分项目：管理用户登录（使用应用程序客户端登录）测试目的：验证应用平台对管理用户的认证鉴权功能预置条件：
应用平台正常运行
测试步骤：
1）管理用户使用应用程序客户端访问网站。2）分别采用下列方式测试：
输入正确的账号和密码：
输入错误的账号或密码：
输入错误的验证码：
账号为空：
密码为空；
验证码为空。
3）点击登录按键
预期结果：
管理用户输入正确的账号和密码。成功登录到系统中。其他异常的输入，应用平台均提示错误，并要求重新输入
TiiKAoNiKAca
5.2数据管理功能
5.2.1数据查询功能测试
测试编号：5.2.1.1
测试项目：数据查询功能测试
测试分项目：用户信息查询测试测试类型：必选
测试目的：验证应用平台是否能够根据指定条件查询用户信息预置条件：
1）应用平台运行正常。
2）管理员登陆系统并进入数据查询界面测试步骤：
通过指定用户标识进行用户信息查询预期结果：
YD/T3011.2-2016
在查询结果中应至少包含以下用户信息：用户标识、与终端绑定的车主手机号码、所属的客户信息终端提供商、终端序列号、对应的IMSI号码、用户登录应用平台的账号等信息YD/T3011.2-2016
测试编号：5.2.1.2
测试项目：数据查询功能测试
测试分项目：业务信息查询测试测试类型：必选
测试目的：验证应用平台是否能够根据指定条件查询业务信息预置条件：
1）应用平台运行正常。
2）管理员登陆系统并进入数据查询界面测试步骤：
通过指定用户标识进行用户的业务信息进行查询预期结果：
1）系统可提供以下静态业务信息：车辆信息（车牌号、防盗器编号、车主手机号、车辆类型）、应用软件版本号、备用电池电压、终端中SIM/UIM卡号码、终端绑定的车主手机号码。2）系统可提供以下动态业务信息：终端报警信息、终端当前位置信息和历史位置信息（定位时间、定位方式、车速）、越界判断范围、终端设防撤防状态、定位追踪开启关闭状态、报警功能的开启关闭状态、报警信息上报应用平台功能的开启关闭状态等。3）系统应能够查询最近3个月内的动态历史信息5.2.2数据统计功能测试
测试编号：5.2.2.1
测试项目：数据统计功能测试
测试分项目：数据统计功能测试测试类型：必选
测试目的：验证应用平台是否能够根据指定条件进行数据统计预置条件：
1）应用平台运行正常。
2）管理员登陆系统并进入数据统计界面测试步骤：
通过指定用户标识及时间范围对以下信息进行统计：用户历史里程信息；
用户超速信息：
用户报警信息
预期结果：
1）系统可正确提供用户历史里程信息、超速信息以及报警信息的统计数据。至少可查询到最近3个月内的历史数据2）
YD/T3011.2-2016
