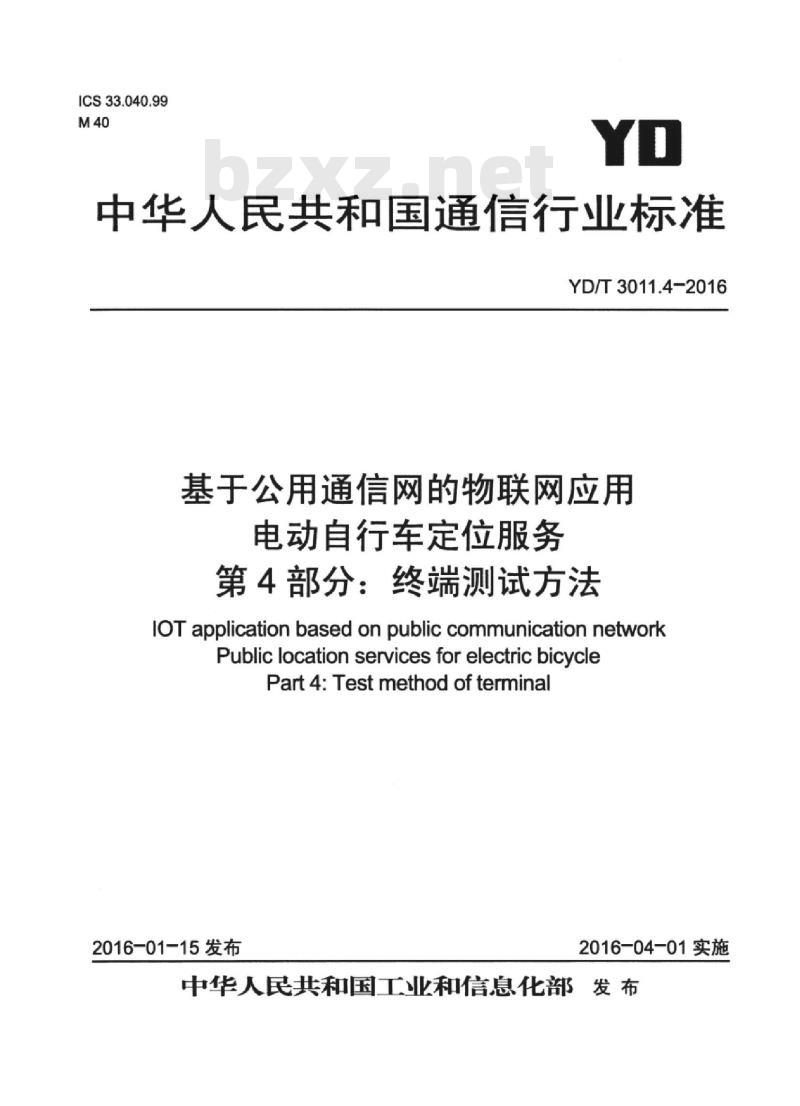

ICS33.040.99
中华人民共和国通信行业标准
YD/T3011.4-2016
基于公用通信网的物联网应用
电动自行车定位服务
第4部分：终端测试方法
IOTapplicationbasedonpublic communicationnetworkPubliclocationservicesforelectricbicyclePart4:Testmethodofterminal
2016-01-15发布
2016-04-01实施
中华人民共和国工业和信息化部发布前言
1范围·
规范性引用文件
术语和定义·
缩略语
测试方法
业务功能测试
数据通信功能测试·
电源测试.
性能测试·
稳定性要求
电磁兼容性测试
环境适应性测试
安全性测试…
外观及结构要求测试
15接口协议测试…
YD/T3011.4-2016
YD/T3011.4-2016
YD/T3011-2016

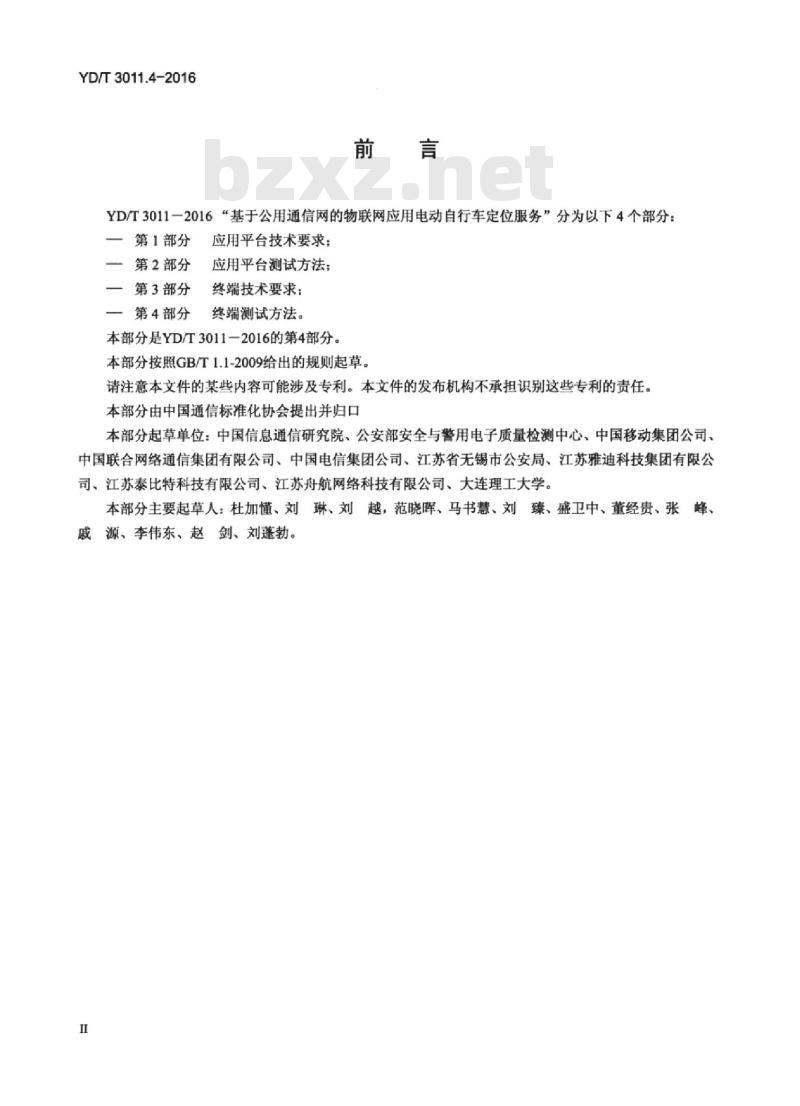

5“基于公用通信网的物联网应用电动自行车定位服务”分为以下4个部分：一第1部分
一第2部分
一第3部分
一第4部分
应用平台技术要求：
应用平台测试方法；
终端技术要求：
终端测试方法。
本部分是YD/T3011一2016的第4部分。本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口本部分起草单位：中国信息通信研究院、公安部安全与警用电子质量检测中心、中国移动集团公司、中国联合网络通信集团有限公司、中国电信集团公司、江苏省无锡市公安局、江苏雅迪科技集团有限公司、江苏泰比特科技有限公司、江苏舟航网络科技有限公司、大连理工大学。本部分主要起草人：杜加懂、刘琳、刘越，范晓晖、马书慧、刘臻、盛卫中、董经贵、张峰、
戚源、李伟东、赵剑、刘蓬勃。I
iiKAoiKAca

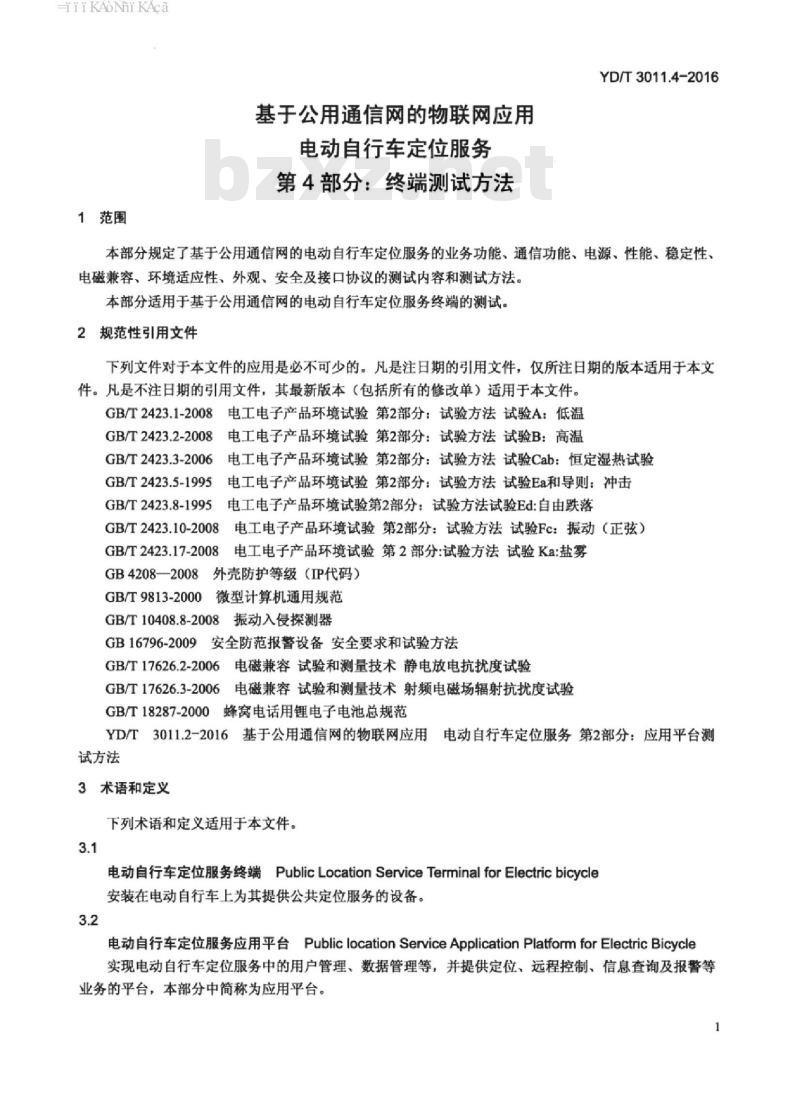

1范围
基于公用通信网的物联网应用
电动自行车定位服务
第4部分：终端测试方法
YD/T3011.4-2016
本部分规定了基于公用通信网的电动自行车定位服务的业务功能、通信功能、电源，性能，稳定性，电磁兼容、环境适应性、外观、安全及接口协议的测试内容和测试方法。本部分适用于基于公用通信网的电动自行车定位服务终端的测试。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验GB/T2423.3-2006E
GB/T2423.5-1995
电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.8-1995
电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落8电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2423.10-2008
GB/T2423.17-2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB4208一2008外壳防护等级（IP代码）GB/T9813-2000微型计算机通用规范GB/T10408.8-2008振动入侵探测器GB16796-2009安全防范报警设备安全要求和试验方法GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T18287-2000蜂窝电话用锂电子电池总规范YD/T3011.2-2016基于公用通信网的物联网应用电动自行车定位服务第2部分：应用平台测试方法
3术语和定义
下列术语和定义适用于本文件。3.1
电动自行车定位服务终端PublicLocationServiceTerminal forElectricbicycle安装在电动自行车上为其提供公共定位服务的设备。3.2
电动自行车定位服务应用平台PubliclocationServiceApplicationPlatformforElectricBicycle实现电动自行车定位服务中的用户管理、数据管理等，并提供定位、远程控制、信息查询及报警等业务的平台，本部分中简称为应用平台。1
HiiKAoNiKAca
YD/T3011.4-2016

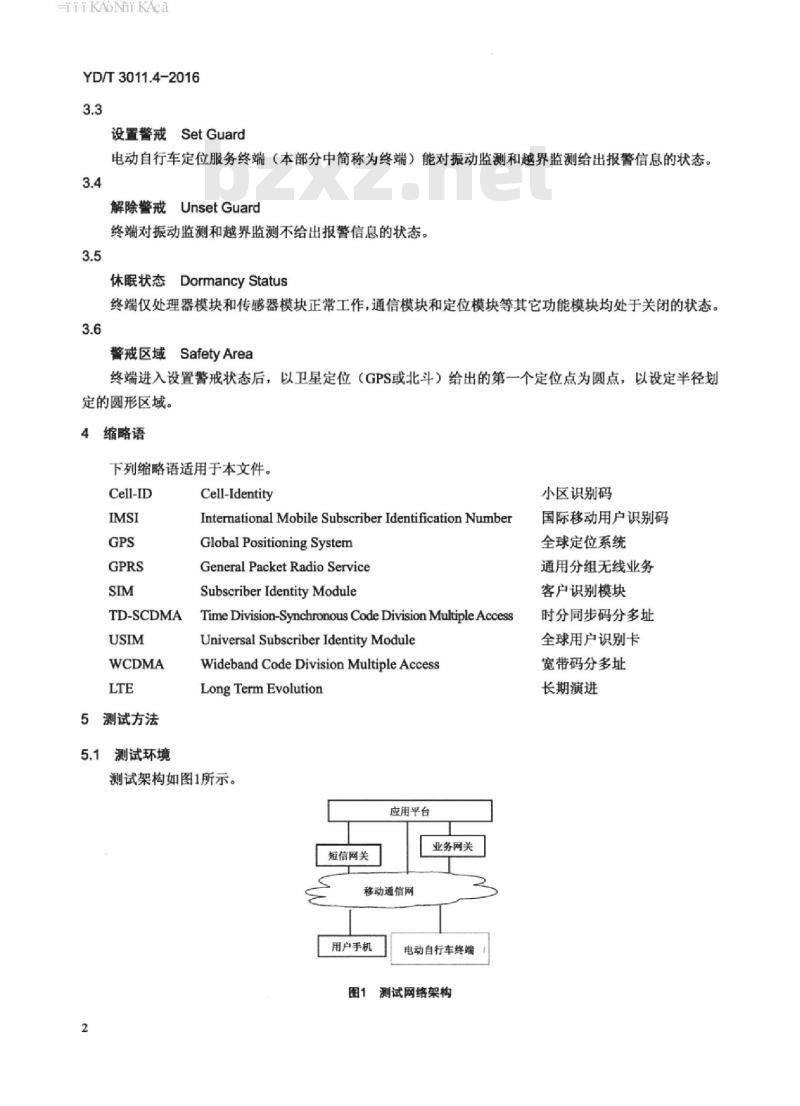

设置警戒SetGuard
电动自行车定位服务终端（本部分中简称为终端）能对振动监测和越界监测给出报警信息的状态。3.4
解除警戒UnsetGuard
终端对振动监测和越界监测不给出报警信息的状态。3.5
休眠状态
Dormancy Status
终端仅处理器模块和传感器模块正常工作，通信模块和定位模块等其它功能模块均处于关闭的状态。3.6
警戒区域SafetyArea
终端进入设置警戒状态后，以卫星定位（GPS或北斗）给出的第一个定位点为圆点，以设定半径划定的圆形区域。
4缩略语
下列缩略语适用于本文件。
Cell-ID
TD-SCDMA
测试方法
测试环境
Cell-Identity
InternationalMobileSubscriberIdentificationNumberGlobal Positioning System
General Packet Radio ServiceSubscriber IdentityModule
TimeDivision-SynchronousCodeDivisionMultipleAccessUniversal Subscriber Identity ModuleWidebandCodeDivisionMultipleAccessLongTermEvolution
测试架构如图1所示。
应用平台
短信网关
移动通信网
用户手机
业务网关
电动自行车终端
图1测试网络架构bZxz.net
小区识别码
国际移动用户识别码
全球定位系统
通用分组无线业务
客户识别模块
时分同步码分多址
全球用户识别卡
宽带码分多址
长期演进
HiiKAoiKAca
5.2测试设备及仪表
测试设备要求如下：
●电动自行车终端2个：
●电动自行车1辆：
●用户手机1个：
●温变箱1台：
●直流稳压电源1台。
YD/T3011.4-2016
测试需要提供满足GB/T17626.2-2006，GB/T17626.3-2006等级3，GB16796-2009中5.4.35.4.4、5.4.6GB/T9813-2000中4.9及GB4208-2008中IP55所规定的试验设备。5.3测试说明
本部分中的消息流程仅供参考，除非预期结果中有特别说明。6业务功能测试
6.1监测报警功能测试
6.1.1振动监测报警功能测试
测试编号：6.1.1
测试项目：监控报警功能测试
测试分项目：振动监测报警功能测试测试类型：必选
验证在设置警戒下，终端能够监测异常振动并产生报警测试自的：
预置条件：
1）应用平台及网关正常工作，且两者之间连接正常：2）应用平台已录入终端的相关信息，包括车主手机号码、SIM卡或USIM卡卡号及IMSI号。3）终端工作正常，且已完成在应用平台的注册，业务功能正常：4）终端设置警戒：
5）平台完成对终端振动灵敏度等级及参数阀值的设置，并开启终端发送报警状态测试步骤：
1）通过本地或远程设置使终端处于设置警戒状态；2）终端在GPS或北斗定位的情况下，振动车辆，使终端振动超过设置的振动灵敏度阀值：3）终端在无法进行GPS或北斗定位但可以进行CellID定位情况下，大幅度振动车辆，使其振动超过设置的振动灵敏度阅值；
4）通过应用平台关闭终端异常振动监测报警功能，重复测试步骤2）、3）、4)。5）通过本地或远程设置使终端处于非设置警戒，开启终端异常振动监测报警功能，重复测试步骤2）、3)、4)
预期结果：
1）在终端设置警戒条件下，终端发送异常振动报警信息；2）异常振动监测报警关闭后，终端不发送异常振动报警信息；3）终端处于非设置警戒下，终端不发送异常振动报警信息3
iiiKAoiKAca
YD/T3011.4-2016
6.1.2异常振动灵敏度设置功能
测试编号：6.1.2
测试项目：监控报警功能测试
测试分项目：异常振动灵敏度设置功能测试测试目的：终端的振动灵敏度可以进行设置预置条件：
测试类型：必选
1）应用平台及网关正常工作，且两者之间连接正常：2）应用平台已录入终端的相关信息，包括车主手机号码、SIM卡或USIM卡卡号及IMSI号。3）终端工作正常，且已完成在应用平台的注册，业务功能正常：4）终端设置警戒
测试步骤：
1）通过应用平台指令或本地方式对终端振动灵敏度等级及参数阈值进行设置：2）在终端和平台上查询终端的振动灵敏度等级及参数阐值：3）终端在可进行GPS或北斗定位的情况下，振动车辆，使终端振动先小于阅值，然后再使其超过阅值：
4）通过应用平台指令或本地方式修改终端振动灵敏度等级及参数阅值的设置，使其与原先不同，重复步骤2)，3）
预期结果：
1）终端内振动灵敏度等级及参数阀值与平台设置数值一致；2）当振动不超过阈值，终端不发送异常振动报警信息；3）当振动超过阅值，终端发送有异常振动报警信息4
iiiKAoiKAca
6.1.3越界监测报警功能测试
测试编号：6.1.3
测试项目：监控报警功能测试
测试分项目：越界监测报警功能测试测试类型：必选
测试目的：验证在设置警戒下，终端能够进行越界监测并产生报警预置条件：
1）应用平台及网关正常工作，且两者之间连接正常：YD/T3011.4-2016
2）应用平台已录入终端的相关信息，包括车主手机号码、SIM卡或USIM卡卡号及IMSI号。3）终端工作正常，且已完成在应用平台的注册，业务功能正常：4）终端设置警戒：
5）开启终端发送报警状态
测试步骤：
1）通过应用平台或本地方式对警戒范围半径的最小范围和默认范围进行设置，建议为300m：2）终端在全程都可进行GPS或北斗定位的情况下，将终端移动一段距离，使其移动到警戒范围之外：3）终端从进行GPS或北斗定位的环境中移动到无法进行GPS或北斗定位但可以进行CellID定位环境下，并将终端移动一段距离，使其越界；4）通过应用平台关闭终端越界监测报警功能，重复步骤2）、3)、4)；5）将终端处于非设置警戒，开启终端越界监测报警功能，且开启终端发送报警状态，重复步骤2）、3）、4)
预期结果：
1）在终端设置警戒条件下，终端发送越界报警信息：2）越界振动监测关闭后，终端不发送越界报警信息：3）终端处于非设置警戒下，终端不发送越界报警信息iiiKAoNiKAca
YD/T3011.4-2016
6.1.4越界范围设定功能测试
测试编号：6.1.4
测试项目：监控报警功能测试
测试分项目：终端越界范围设定功能测试测试类型：必选
测试目的：验证平台可以通过指令对终端的越界范围进行设定预置条件：
1）应用平台及网关正常工作，且两者之间连接正常；2）应用平台已录入终端的相关信息，包括车主手机号码、SIM卡或USIM卡卡号及IMSI号。3）终端工作正常，且已完成在应用平台的注册，业务功能正常：4）终端设置警戒
测试步骤：
1）通过应用平台指令或本地方式对警戒范围半径的最小范围和默认范围进行设置，建议为300m；2）查看终端和应用平台中越界半径的最小范围及默认范围；3）终端在全程都可进行GPS或北斗定位的情况下，将终端移动一段距离，使其移动到警戒范围之外；4）终端从进行GPS或北斗定位的环境中移动到无法进行GPS或北斗定位但可以进行CellID定位环境下，并将终端移动一段距离，使其移动到警戒范围之外：5）通过应用平台指令或本地方式改变终端的越界半径最小范围和默认范围，建议为100m，重复步骤2)、3）和4）
预期结果：
1）查看终端内部越界半径最小范围和默认范围与通过平台设置数值一致：2）当终端越界后，终端发送越界报警6
HiiKAoNiKAca
6.1.5电瓶对终端供电终止监测报警功能测试测试编号：6.1.5
测试项目：监控报警功能测试
测试分项目：电瓶供电终止监测报警功能测试测试目的：电瓶供电终止后，终端能够产生报警预置条件：
测试类型：必选
1）应用平台及网关正常工作，且两者之间连接正常：YD/T3011.4-2016
2）应用平台已录入终端的相关信息，包括车主手机号码、SIM卡或USIM卡卡号及IMSI号。3）终端工作正常，且已完成在应用平台的注册，业务功能正常：4）开启终端发送报警状态；
5）终端设置警戒
测试步骤：
1）通过应用平台或本地的方式开启终端的电瓶供电终止报警功能2）断开终端的电瓶供电：
3）通过应用平台或本地方式关闭电瓶对终端供电终止报警功能，重复步骤2)；4）终端解除警戒：重复步骤1)，2）预期结果：
1）在终端的电瓶供电终止报警功能开启条件下，终端发送电瓶供电终止报警信息：2）关闭电瓶对终端供电终止报警后，终端不发送电瓶供电终止报警信息：3）终端解除警戒后，终端不发送电瓶供电终止报警信息YD/T3011.4-2016
6.1.6备用电池电量监测报警功能测试测试编号：6.1.6
测试项目：监控报警功能测试
测试分项目：备用电池电量监测报警功能测试测试类型：必选
测试目的：终端对备用电池电量能够进行监测，当备用电池电量低时终端能够产生报警预置条件：
1）应用平台及网关正常工作，且两者之间连接正常：2）应用平台已录入终端的相关信息，包括车主手机号码、SIM卡或USIM卡卡号及IMSI号。3）终端工作正常，且已完成在应用平台的注册，业务功能正常：4）开启终端发送报警状态
测试步骤：
1）通过应用平台或本地方式开启终端的备用电池监测报警功能并设定备用电池电压门限值2）查看终端和平台备用电池电压门限值及进入到休眠态的设定时间值：3）断开电瓶对终端的供电，使终端进入到休眠状态：4）将终端放置足够长时间，使备用电池电压进入低于电压报警门限值范围内：5）通过应用平台或本地方式修改备用电池电压门限值，重复步骤2）、3）、4）预期结果：
1）终端和平台中备用电池电压门限值与设置数值一致：）当备用电池电压进入到门限值内，终端发送备用电池电量低报警信息2)
6.2定位追踪功能测试
测试编号：6.2
测试项目：终端定位追踪
测试分项目：终端定位追踪功能测试测试类型：必选
测试目的：终端具备卫星定位（GPS或北斗）、基站定位中Cell-ID定位功能预置条件：
1）应用平台及网关正常工作，且两者之间连接正常：YD/T3011.4-2016
2）应用平台已录入终端的相关信息，包括车主手机号码、SIM卡或USIM卡卡号及IMSI号。3）终端工作正常，且已完成在应用平台的注册，业务功能正常测试步骤：
1）通过应用平台或本地方式开启终端定位功能，并设置位置上报周期为15s：2）终端在可进行卫星定位（GPS或北斗）的情况下，查看终端位置信息：3）终端在无法进行卫星定位（GPS或北斗）但可以进行基站定位中Cell-ID定位情况下，查看终端位置信息
4）通过应用平台或本地方式关闭终端定位功能；重复测试步骤2）和3）；5）通过应用平台或本地方式开启终端定位功能，并设置位置上报周期为30s，重复测试步骤2）和3）；6）使终端进入到休眠态，重复测试步骤2）和3）预期结果：
1）查看终端和平台定位功能状态，终端定位功能开启，上报周期为15s:1）在定位功能开启及有卫星定位（GPS或北斗）的环境下，终端发送定位信息给应用平台，应用平台有终端位置信息，并与实际位置相符：2）在定位功能开启及只能进行基站定位中Cell-ID定位环境下，终端发送定位信息给应用平台，应用平台有终端位置信息，并与实际位置相符：3）查看终端定位功能状态，终端定位功能关闭，终端不发送定位信息给应用平台，应用平台没有终端最新位置信息：
4）查看终端和平台上位置上报周期，上报周期为30s，上报周期后，终端发送定位信息给应用平台：应用平台获得终端最新位置信息：5）当终端处于休眠态后，在终端位置上报周期后，终端不发送定位信息给应用平台，应用平台没有获得终端最新位置信息
