【YD通讯标准】 通用集成电路卡(UICC)与终端间 USB 接口特性测试方法 第2部分:UICC

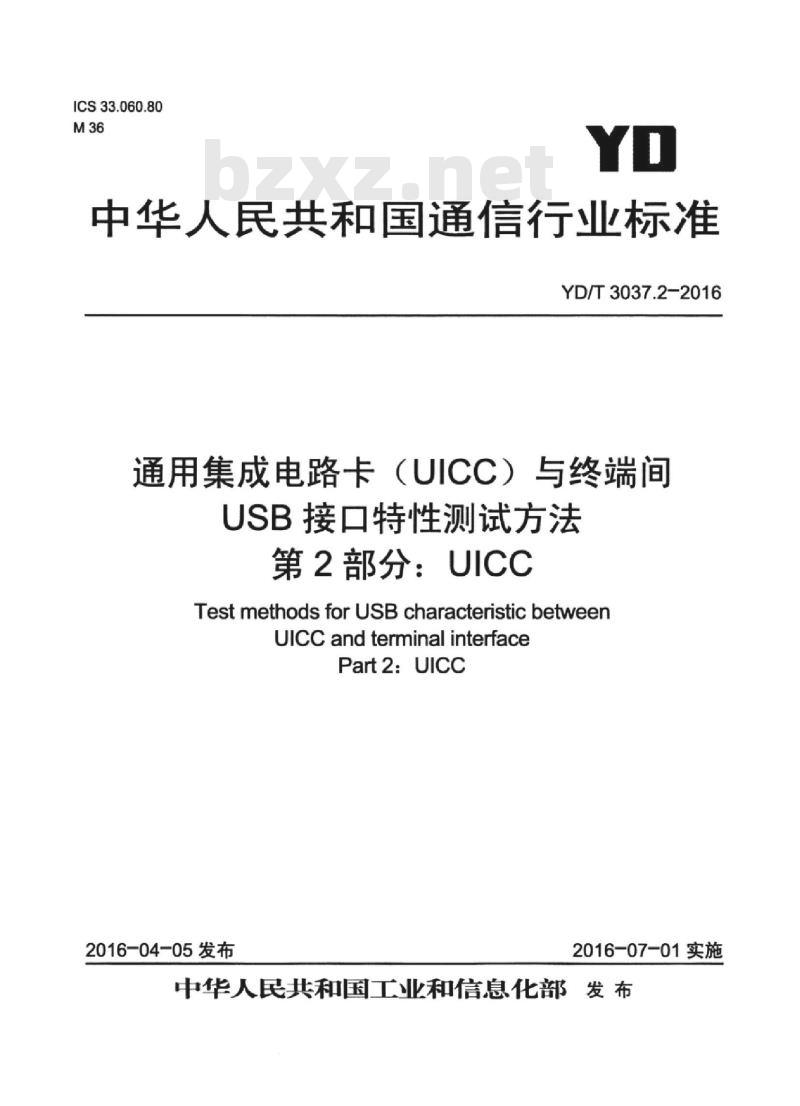

ICS33.060.80
中华人民共和国通信行业标准
YD/T3037.2-2016
通用集成电路卡（UICC）与终端间USB接口特性测试方法
第2部分：UICC此内容来自标准下载网
TestmethodsforUSBcharacteristicbetweenUiccandterminalinterface
Part2:UICC
2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前言

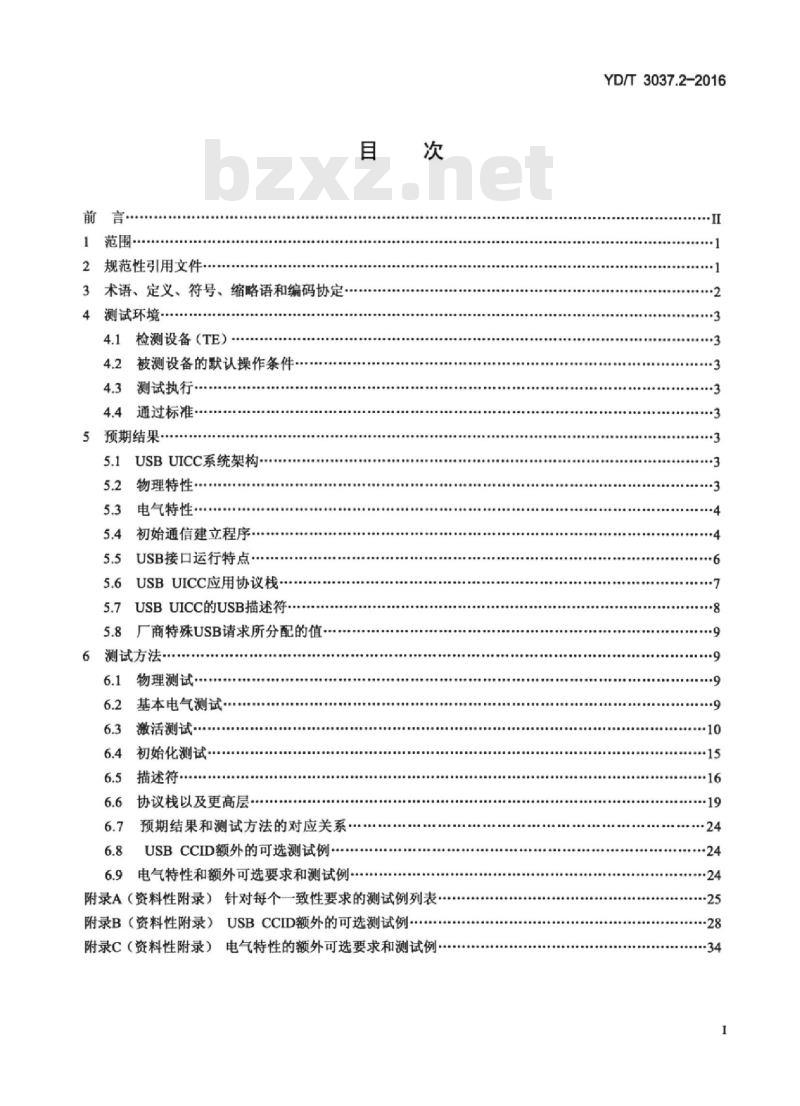

1范围-
2规范性引用文件
3术语、定义、符号、缩略语和编码协定：4测试环境·
检测设备（TE）
被测设备的默认操作条件
4.3测试执行·
通过标准
5预期结果·
USBUICC系统架构
物理特性
电气特性·.·
初始通信建立程序
5.5USB接口运行特点
5.6USBUICC应用协议栈
USBUICC的USB描述符·
5.8厂商特殊USB请求所分配的值6测试方法
物理测试·
基本电气测试·
激活测试·
初始化测试·
描述符
协议栈以及更高层
预期结果和测试方法的对应关系·6.7
USBCCID额外的可选测试例·
6.9电气特性和额外可选要求和测试例-次
附录A（资料性附录）针对每个一致性要求的测试例列表附录B（资料性附录）USBCCID额外的可选测试例附录C（资料性附录）电气特性的额外可选要求和测试例YD/T3037.2-2016
YD/T3037.2-2016

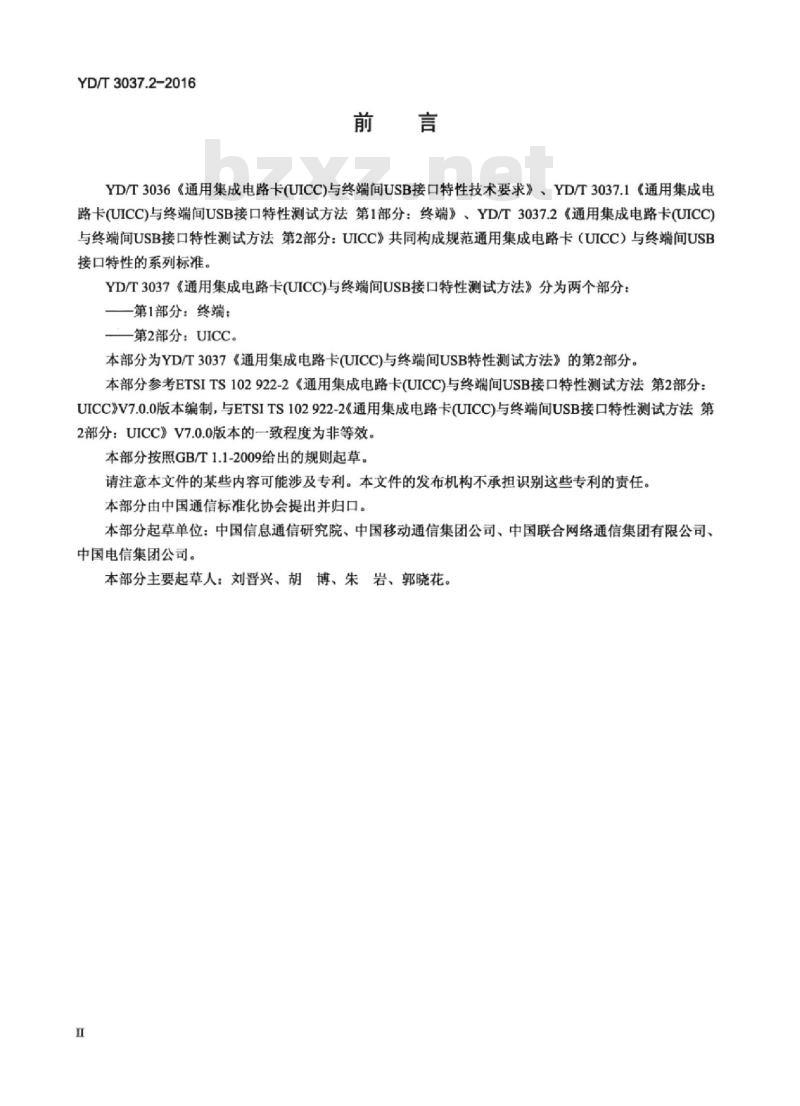

YD/T3036《通用集成电路卡(UICC)与终端间USB接口特性技术要求》、YD/T3037.1《通用集成电路卡(UICC)与终端间USB接口特性测试方法第1部分：终端》、YD/T3037.2《通用集成电路卡(UICC)与终端间USB接口特性测试方法第2部分：UICC》共同构成规范通用集成电路卡（UICC）与终端间USB接口特性的系列标准。
YD/T3037《通用集成电路卡(UICC)与终端间USB接口特性测试方法》分为两个部分：一第1部分：终端：
一第2部分：UICC。
本部分为YD/T3037《通用集成电路卡(UICC)与终端间USB特性测试方法》的第2部分。本部分参考ETSITS102922-2《通用集成电路卡(UICC)与终端间USB接口特性测试方法第2部分：UICC》V7.0.0版本编制，与ETSITS102922-2《通用集成电路卡(UICC)与终端间USB接口特性测试方法第2部分：UICC》V7.0.0版本的一致程度为非等效，本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：中国信息通信研究院、中国移动通信集团公司、中国联合网络通信集团有限公司、中国电信集团公司。
本部分主要起草人：刘晋兴、胡博、朱岩、郭晓花。TiiKAoNiKAca

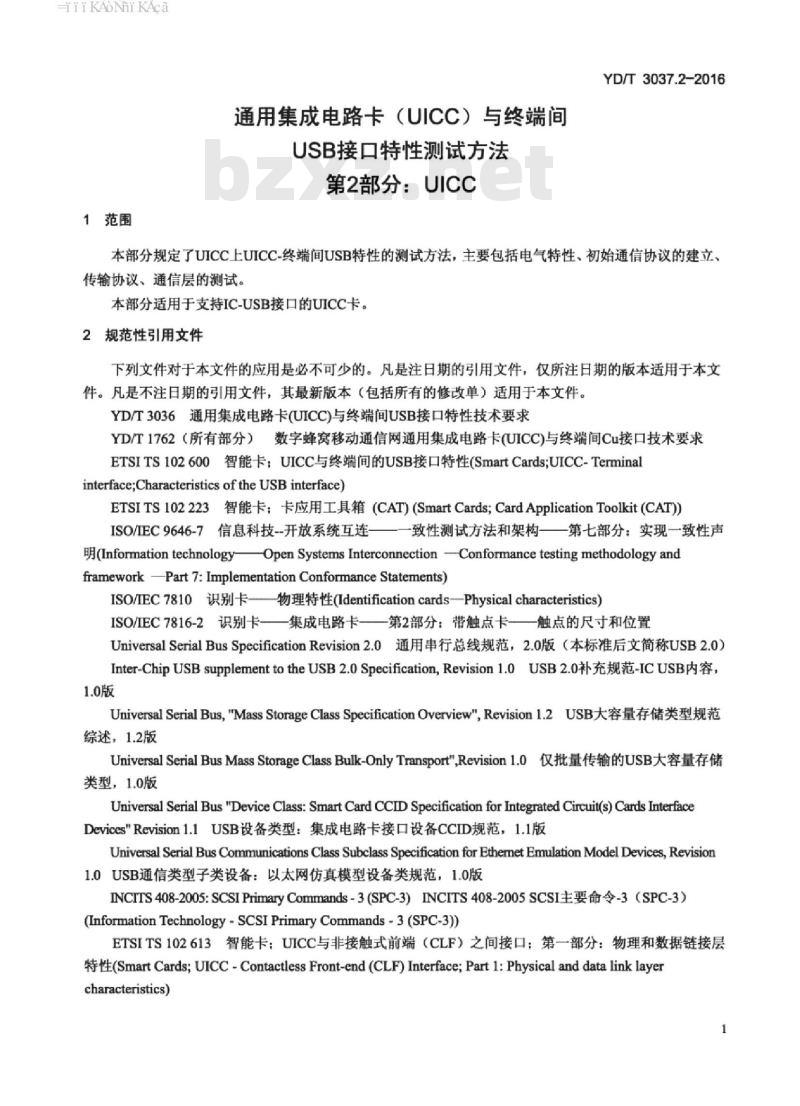

1范围
通用集成电路卡（UICC）与终端间USB接口特性测试方法
第2部分：UICC
YD/T3037.2-2016
本部分规定了UICC上UICC-终端间USB特性的测试方法，主要包括电气特性、初始通信协议的建立、传输协议、通信层的测试。
本部分适用于支持IC-USB接口的UICC卡。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T3036通用集成电路卡(UICC)与终端间USB接口特性技术要求YD/T1762（所有部分）数字蜂窝移动通信网通用集成电路卡（UICC）与终端间Cu接口技术要求ETSITS102600智能卡；UICC与终端间的USB接口特性(SmartCards;UICC-Terminalinterface;Characteristicsof theUSBinterface)ETSITS102223智能卡；卡应用工具箱（CAT)(SmartCards;CardApplicationToolkit(CAT))ISO/IEC9646-7信息科技--开放系统互连——一致性测试方法和架构——第七部分：实现一致性声明(Information technologyOpen Systems Interconnection -Conformance testing methodology andframework -Part 7: Implementation Conformance Statements)ISO/IEC7810识别卡—物理特性(Identificationcards—Physicalcharacteristics)ISO/IEC7816-2识别卡——集成电路卡——第2部分：带触点卡——触点的尺寸和位置UniversalSerialBusSpecificationRevision2.0通用串行总线规范，2.0版（本标准后文简称USB2.0）Inter-ChipUSBsupplementtotheUSB2.0Specification,Revision1.0USB2.0补充规范-ICUSB内容1.0版
Universal SerialBus,\Mass StorageClassSpecificationOverview\Revision1.2USB大容量存储类型规范综述，1.2版
UniversalSerialBusMassStorageClassBulk-OnlyTransport,Revision1.0仅批量传输的USB大容量存储类型，1.0版
Universal Serial Bus\Device Class: Smart Card CCID Specification for Integrated Circuit(s) Cards InterfaceDevices\Revision1.1USB设备类型：集成电路卡接口设备CCID规范，1.1版Universal Serial Bus Communications Class Subclass Specification for Ethermet Emulation Model Devices, Revision1.0USB通信类型子类设备：以太网仿真模型设备类规范，1.0版INCITS408-2005:SCSIPrimaryCommands-3(SPC-3）INCITS408-2005SCSI主要命令-3（SPC-3）(InformationTechnology-SCSIPrimaryCommands -3 (SPC-3)ETSITS102613智能卡：UICC与非接触式前端（CLF）之间接口：第一部分：物理和数据链接层特性(Smart Cards; UICC - Contactless Front-end (CLF) Interface; Part 1: Physical and data link layercharacteristics)
HiiKANiKAca
YD/T3037.2-2016

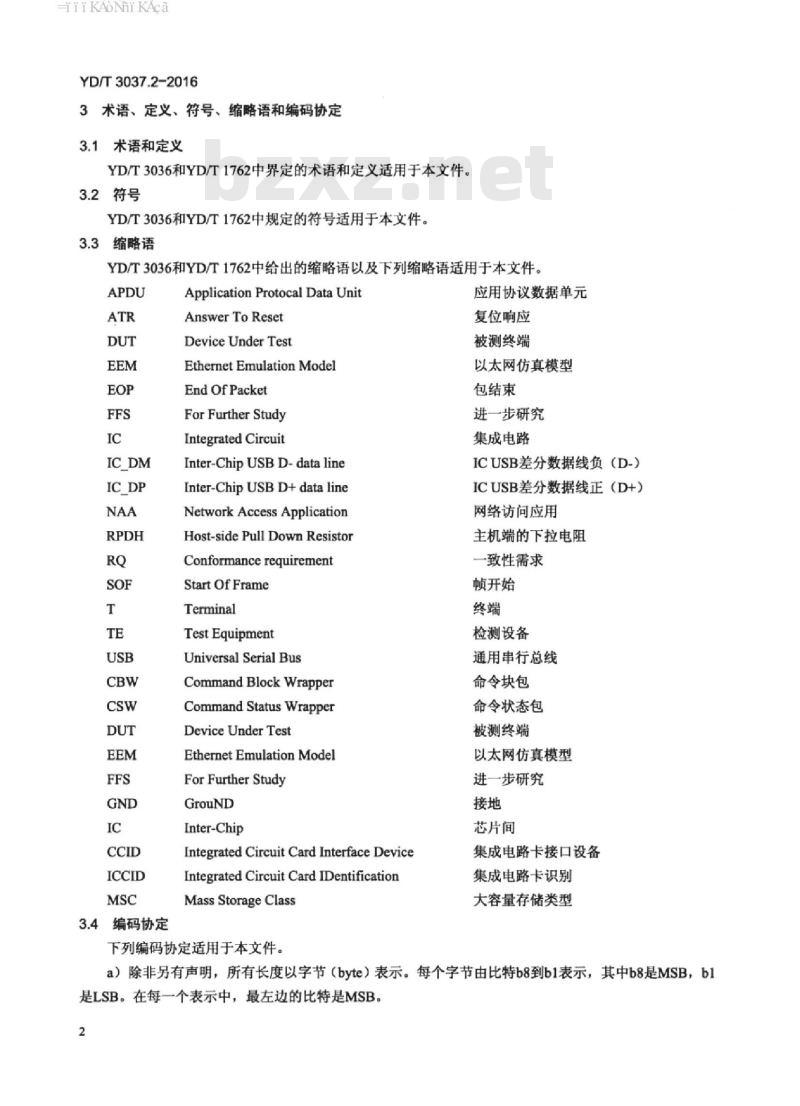

3术语、定义、符号、缩略语和编码协定3.1术语和定义
YD/T3036和YD/T1762中界定的术语和定义适用于本文件，3.2符号
YD/T3036和YD/T1762中规定的符号适用于本文件。3.3缩略语
YD/T3036和YD/T1762中给出的缩略语以及下列缩略语适用于本文件。APDU
3.4编码协定
Application Protocal Data UnitAnswer To Reset
Device Under Test
Ethernet Emulation Model
End OfPacket
For Further Study
Integrated Circuit
Inter-Chip USBD-data line
Inter-Chip USB D+data line
Network Access Application
Host-side Pull Down ResistorConformance requirement
Start Of Frame
Terminal
Test Equipment
Universal Serial Bus
Command Block Wrapper
Command Status Wrapper
Device Under Test
Ethernet Emulation Model
For Further Study
GrouND
Inter-Chip
IntegratedCircuitCard InterfaceDeviceIntegrated CircuitCardIDentificationMass Storage Class
下列编码协定适用于本文件。
应用协议数据单元
复位响应
被测终端
以太网仿真模型
包结束
进一步研究
集成电路
ICUSB差分数据线负（D-）
ICUSB差分数据线正（D+）
网络访问应用
主机端的下拉电阻
一致性需求
顿开始
检测设备
通用串行总线
命令块包
命令状态包
被测终端
以太网仿真模型
进一步研究
芯片间
集成电路卡接口设备
集成电路卡识别
大容量存储类型
a）除非另有声明，所有长度以字节（byte）表示。每个字节由比特b8到b1表示，其中b8是MSB，b1是LSB。在每一个表示中，最左边的比特是MSB。2
iiikAoNiKAca
b）十六进制数值括在单引号内(xx\)。YD/T3037.2-2016
c）在UICC中，所有保留用于将来使用（RFU）的字节都应被设置为OO'，所有保留用于将来使用的位都应被设置为0。
4测试环境
4.1检测设备（TE）
除另有规定外，检测设备应提供一个终端模拟器，在测试步骤执行过程中该模拟器与被测设备（DUT）连接。
除另有规定外，对UICC来说，终端模拟器相当于遵循YD/T3036和YD/T1762规定的真实的终端。在测试步骤执行过程中，终端模拟器应遵循YD/T3036和YD/T1762中规定的所有终端触点的电气和信号传输条件的限制。为了确保满足限制条件，应该考到终端模拟器设置的精度。在本部分中，终端模拟器不应激活ETSITS102613中定义的UICC-CLF接口。4.2被测设备的默认操作条件
测试应该在一个合适的操作温度下运行（+15°C~+35°C之间）。4.3测试执行
除非另有规定，所有测试除了在为每个测试例单独指定的参数变化下进行外，还应在UICC支持的不同电压类别下进行一次。
4.4通过标准
只有在所有参数变化下的测试步骤都成功执行，且被测设备符合测试步骤相关所有一致性要求的情况下，测试才应被判为通过。
5预期结果
5.1USBUICC系统架构
见YD/T3036《通用集成电路卡(UICC)与终端间USB接口特性技术要求》第4章RQ号
RQ01_0101
RQ010201
RQ01_0202
RQ01_0203
RQ01_0301
RQ01_0302
支持USBUICC的终端应仍符合YD/T1762标准当仅支持YD/T1762标准的终端与USBUICC连接时，YD/T1762接口应被激活当支持USBUICC的终端与仅支持YD/T1762标准的UICC连接时，YD/T1762接口应被激活
ICUSB接口也应支持YD/T1762标准中描述的命令和功能除了触点C1和C5，终端或者UICC在一个接口上的动作不应影响到其它接口的状态
USBUICC应在ATR中指示其支持USB，如YD/T1762中描述注：RQ01_0202被看做是对非USBUICC的测试，所以在本部分中没有被测到5.2物理特性
见YD/T3036《通用集成电路卡(UICC)与终端间USB接口特性技术要求》第5章。3
HiiKAoNiKAca
YD/T3037.2-2016
RQ02_0001
RQ02_0101
RQ020201
RQ020202
RQ02_0301
除了本部分中规定的具体规定，USBUICC与终端之间接口的物理特性遵循YD/T1762规定
USBUICC应提供触点C4和C8
USBUICC上电之后，在建立稳定的电压供应之后，触点C4和C8在80us之内应保持在高阻状态
当ICUSB处于挂起状态或者没有USBUICC连接时，支持USBUICC的终端会关掉Vcc，触点C4和C8不会继续工作。当IC_USB接口处于挂起状态时，USBUICC应支持终端关掉Vcc，触点C4和C8不会继续工作
带电情况下，USBUICC在插入或移除卡槽时不应受损注1：RQ02_0202测试需进一步研究。注2：RQ02_0301不必测试，因为没有合理的方式完全证明UICC未受损3电气特性
见YD/T3036《通用集成电路卡(UICC)与终端间USB接口特性技术要求》第6章。RQ号
RQ03_0101
RQ03_0102
RQ03_0201
RQ03_0202
RQ03_0301
RQ030302
除在本部分中另有说明，YD/T1762中定义的操作条件适用于USBUICC触点C4和C8分别用于ICDP和ICDM，其操作遵照USB2.0补充规范-ICUSB内容，1.0版中的规定
当USBUICC操作在B类操作条件下，触点C1和C5上的供电电压应遵循YD/T1762中的定义
当USBUICC操作在B类操作条件下，触点C4和C8的操作应遵循USB2.0补充规范-ICUSB内容，1.0版中关于3V电压类别的规定当USBUICC操作在标称1.8V供电电压下，触点C1和C5的供电电压应遵循USB2.0补充规范-ICUSB内容，1.0版中关于1.8V电压类别的规定当USBUICC操作在标称1.8V供电电压下，触点C4和C8的操作应遵循USB2.0补充规范-ICUSB内容，1.0版中关于1.8V电压类别的规定注：RQ03_0102仅进行部分测试，因为对USB2.0补充规范-ICUSB内容，1.0版的测试超出本部分范围5.4初始通信建立程序
见YD/T3036《通用集成电路卡(UICC)与终端间USB接口特性技术要求》第7章-RQ号
RQ04_0101
RQ04_0102
RQ04_0201
USBUICC应支持B类、C/C*类操作条件任何在本标准中定义的USBUICC支持的电压类别，ICUSB接口和YD/T1762接口也应支持
连接之前，USBUICC应将触点C4和C8设置成高阻抗状态并应监控触点C4和C8上的信号
HiikAoNiKAca
RQ04_0202
RQ04_0203
RQ04_0204
RQ04_0205
RQ04_0206
RQ04_0207
RQ04_0208
RQ04_0209
RQ040210
RQ040211
RQ04_0301
RQ04_0302
RQ040303
只有符合下列条件之一时，USBUICC才应继续连接程序：YD/T3037.2-2016
当供电电压达到一个有效的操作水平后，终端将触点C4和C8维持在L状态至少10ms：
满足使用ATR程序中的所描述的条件USBUICC通过将C4线设置成状态H将自身作为全速设备连接（见USB2.0）如果连接导致C8线同时进入状态H，USBUICC应立刻终止USB连接并激活触点C4和C8上的ICUSB下拉电阻
UICC应支持终端执行两种程序之一（使用USB或ATR）或并行异步同时执行两种程序
UICC应支持下列终端行为：
“对于使用USB的接口选择程序。支持USBUICC的终端不需要为触点C3提供时钟信号来操作USBUICC。即便如此，只要用到使用USB的程序，建议UICC供电之后，支持USBUICC的终端立刻为触点C3提供至少200个周期的时钟信号，同时维持触点C2在状态L，以使UICC只支持YD/T1762接口，保证所有触点的状态。建议之后终端关闭时钟”
对于使用USB的接口选择程序。
USBUICC应当支持触点C2保持在状态L时关闭时钟一旦接收到一个指示T=15并将PPS2设置为\CO\的特殊PPS命令，如果之前没有发生过连接，UICC应在回复PPS命令之前连接USB。接收到此类特殊PPS的USBUICC仍应连接USB直到终端驱动USB复位如果在发送ATR之后，USBUICC接收到除指示T=15并将PPS2设置为\CO\的特殊PPS命令之外的任何命令（这种情况将会发生在UICC插入不支持USBUICC的终端中），USBUICC应终止触点C4和C8上的任何操作并激活下拉电阻。USBUICC不应尝试重新连接USB直到重新上电在成功交换指示7-15并将PPS2设置为C0的PPS之后，终端会停止YD/T1762接口上的时钟，USBUICC不应再对其他事件做出反应，例如YD/T1762接口上的新命令
即使收到USB复位命令，USBUICC也应全部执行已经在YD/T1762接口上启动的命令。这不应影响USB复位之后UICC在USB接口上的正常运行USBUICC地址分配：遵照USB2.0中规定，终端为USBUICC分配唯一的地址功率协商：USBUICC和终端交换关于电压类别和电流消耗方面的信息，如YD/T3036的8.2节中定义
USBUICC配置：遵照USB2.0中规定，终端为正在运行的应用配置USBUICC。当终端期望的USB功能在USBUICC上不可用时，使用ICUSB接口的终端应用应指定终端的行为（例如：终端会通知用户不匹配并尝试激活YD/T1762接口）TiikANniKAca
YD/T3037.2-2016
RQ04_0401
RQ04_0402
RQ04_0501
RQ04_0601
RQ04_0602
RQ04_0701
RQ040801
RQ04_0901
RQ04_0902
RQ04_0903
RQ04_0904
RQ04_0905
RQ04_1001
激活期间，USB-UICC应能操作在10mA或更小的电流下在收到终端发送的USB复位信号之前，USBUICC的功率消耗应小于在外部最大时钟频率下的ATR期间的功率消耗如果选择了ICUSB接口，在一段成功的功率协商程序之后，UICC不应超过协商功率的限度
如果ICUSB接口未被激活或处于挂起状态，并且没有其它的UICC接口被激活，那么USBUICC电流消耗不应超过YD/T1762中规定的处于空闲状态的UICC的电流消耗值
USBUICC在激活状态时，当UICC在无大容量存储操作状态下，只有CCID操作时的电流消耗不应超过20mA：当UICC在大容量存储操作和CCID操作并行时的电流消耗不应超过40mA
根据USB设备类型：集成电路卡接口设备CCID规范，1.1版中规定，处于激活状态的USBUICC返回的ATR在ICUSB接口上使用USBCCID设备类别来响应ICCPOWERON或PCtoRDRIccPoWerOn请求，这应与相应类型的复位之后，YD/T1762接口返回的ATR一致遵照USB2.0补充规范-ICUSB内容，1.0版中规定，为了最大限度的降低功耗，USBUICC应支持在信号传输过程中动态开关触点C4和C8上的电阻USBUICC应支持USB2.0中定义的挂起和恢复状态如果总线3ms没有传输数据，USBUICC应进入挂起状态为了执行远程唤醒功能，USBUICC应执行恢复信号（见USB2.0）如果UICC支持最小值为10ms的远程唤醒信号（见8.3节），那么USBUICC应执行10ms～15ms的恢复信号
在8.3节中描述的恢复时间协定之后，恢复阶段的恢复信号的最短持续时间和SOF令牌包的最小数量是在恢复时间协商过程中由UICC返回的值当ICUSB接口处于挂起状态时，UICC应支持终端随时关闭USBUICC注1：RQ040206,RQ04_0207,RQ04_0302，RQ040801和RQ04_1001需要进一步研究。注2：RQ04_0903和RQ04_0904在本部分中不做测试，因为如果UICC上没有特定的应用，不能测试远程唤醒5.5USB接口运行特点
见YD/T3036《通用集成电路卡(UICC)与终端间USB接口特性技术要求》第8章。RQ号
RQ05_0101
RQ050201
RQ05_0202
RQ05_0203
支持USBUICC的终端应支持USB全速信号，USB全速信号比特速率为12Mbit/s
支持USBUICC的终端应支持YD/T3036表3和表4中定义的获取接口功率请求
支持USBUICC的终端应支持YD/T3036的表3和表4中定义的设置接口功率请求
本标准中，USBUICC在获取接口功率请求中应接受大于2的wLength值，iiikAoNiKAca
RQ050204
RQ05_0205
RQ050206
RQ050207
RQ05_0208
RQ05_0301
RQ050302
RQ05_0303
RQ05_0401
RO050402
但是只返回2字节
YD/T3037.2-2016
如果USBUICC支持大容量存储，那么USBUICC应在大容量存储端点上支持可移动媒体
如果USBUICC支持大容量存储，那么USBUICC应告知MEDIUMNOTPRESENT(见INCITS408-2005)，直到获取接口功率请求和设置接口功率请求程序完成
如果终端电力不足，USBUICC不应发出MEDIUMPRESENT信号（见INCITS408-2005)
USBUICC应支持STOPUNIT命令（定义见ANSI/INCITS408-2005）从这一时刻起，USBUICC应保持其电流消耗在终端指示的的限制之内，并相应的调整USB配置描述符和接口描述符USBUICC应根据YD/T3036中表3回答恢复时间请求，定义见表4USBUICC的响应数据应包含三个字节：UICC要求的最小恢复信号时间：UICC要求的恢复阶段SOF令牌包的最小数量：UICC是否为远程唤醒维持至少10ms的恢复信号的信息
恢复时间请求的响应属性应依据YD/T3036中表4除了默认的端点0外，USBUICC应提供至少2个批量传输端点（一入一出）配置切换时，与功能接口相关的应用应保持它们的内部状态（如文件和安全内容、动态分配的IP地址）
注：RQ050208和RQ050402测试需要进一步研究5.6USBUICC应用协议栈
见YD/T3036《通用集成电路卡(UICC)与终端间USB接口特性技术要求》第9章RQ号
RO060101
RQ06_0102
RQ060103
RQ060201
RQ06_0202
RQ060301
RQ06_0302
所有USBUICC应指示至少一个不通过中断通道的通过批量传输的短APDU级别交换的USB配置描述符
依靠APDU通信交换大量数据的应用会为支持USBUICC的终端和UICC指定一个或多个通过一对专用批量传输通道且不通过中断通道的利用短APDU级别交换的额外配置（见注3）挂起不应对UICC的内部状态（如文件内容、安全状态等）产生影响当通过USB使用APDU通信的USBUICC需要一个不同的轮询频率时，它应相应地通过POLLINTERVAL命令设置轮询周期当通过USB使用APDU通信的USBUICC不需要主动轮询时，它应利用POLLINGOFF命令告知终端
如果支持USB通信设备类的以太网仿真模型子类，应符合USB通信类型子类设备：以太网仿真模型设备类规范，1.0版定义支持USBUICC的终端必须支持USB通信类型子类设备：以太网仿真模型设备类规范，1.0版中描述的挂起提示、响应提示和响应完成提示命令YD/T3037.2-2016
RQ06_0303
RQ060401
RQ060402
RO060403
当USBUICC完成内部程序后，应随时发送挂起提示。对该接口来说，挂起条件为挂起提示是USBUICC发送的最后一个EEM包支持USBUICC的终端应利用SCSI透明子类?06来支持仅批量传输的USB大容量存储类型，1.0版（见USB大容量存储类型规范综述，1.2版），对应支持INCITS408-2005的SCSI主命令集USBUICC应支持SCSI外围设备类型*00\，对应INCITS405-2005中描述的直接接入SCSI块设备
未受保护内存区域的第一个扇区中存在一张分区表，其中应包含MBR信息。分区的数量、格式和内容超出本标准的范围注1：RQ06_0201，RQ06_0202,RQ06_0302,RQ06_0303不可测试，因此在本部分中不考虑。注2：在支持的情况下，这是对使用批量传输的CCID的隐含要求5.7USBUICC的USB描述符
见YD/T3036《通用集成电路卡(UICC)与终端间USB接口特性技术要求》附录A。RQ号
RQ070101
RO070201
RQ070301
RQ07_0302
RQ070303
RQ07_0401
USBUICC的标准设备描述符应在USB设备类型：集成电路卡接口设备CCID规范，1.1版中定义，具体值如下：=>bDeviceClass=00h
=>bDeviceSubClass=00h
=>bDeviceProtocol=O0h
USBUICC的标准配置描述符应在USB设备类型：集成电路卡接口设备CCID规范，1.1版中定义，约束条件如下：=>定义同USB2.0，无类特殊信息->bmAttributes Ao
=>bMaxPower=1、2、3或4
用于APDU传输的标准接口描述符应在USB设备类型：集成电路卡接口设备CCID规范，1.1版中定义。
=>(bNumEndpoints,bInterfaceProtocol)=(0200)用于以太网仿真的标准接口描述符应在USB通信类型子类设备：以太网仿真模型设备类规范，1.0版中被定义用于大容量存储的标准接口描述符应在仅批量传输的USB大容量存储类型，1.0版中定义，约束条件如下：=>bNumEndpoints=02
=>binterfaceSubClass=06
用于批量输入和批量输出的标准端点描述符应在USB2.0中定义。具体值如下：
->bInterval
RQ07_0501
YD/T3037.2-2016
用于APDU传输的类特殊描述符应在USB设备类型：集成电路卡接口设备CCID规范，1.1版中定义，约束条件如下：=>dwProtocols=00000002
dwMaxIFSD=000000FE
DwFeatures=00020840or000408405.8厂商特殊USB请求所分配的值见YD/T3036《通用集成电路卡(UICC)与终端间USB接口特性技术要求》附录B。6测试方法
6.1物理测试
6.1.1测试例1：UICC卡尺寸
6.1.1.1测试执行
YD/T1762允许4种不同形式的卡：-ID1-UICC：定义见YD/T1762.1、ISO/IEC7810和ISO/IEC7816-2。Plug-inUICC：定义见YD/T1762.1。-Mini-UICC：定义见YD/T1762.1。-4FF-UICC：定义见YD/T1762.1。UICC卡应遵守根据规范定义的尺寸。这同样适用于特定的电气触点。该测试例无特殊参数要求，测试步骤应被执行一次。6.1.1.2初始条件
确定YD/T1762.1、ISO/IEC7810或ISO/IEC7816-2中定义的UICC卡的尺寸设计。6.1.1.3测试步骤和预期结果
测量卡和触点的尺寸并检查其是否符合尺寸设计测试例2：机械特性
6.1.2.1测试执行
该测试例无特殊参数要求，测试步骤应被执行一次。6.1.2.2
2初始条件
测试步骤和预期结果
6.2基本电气测试
6.2.1供电电压值
USBUICC的机械特性定义见YD/T1762.1测试例1：错误电压类别下不发生连接6.2.1.1
6.2.1.1.1
测试执行
RQ02_0001
RQ020001
