【YD通讯标准】 800MHz/2GHz cdma2000 数字蜂窝移动通信网高速分组数据(HRPD)(第四阶段)空中接口测试方法信令一致性

ICS33.060.99

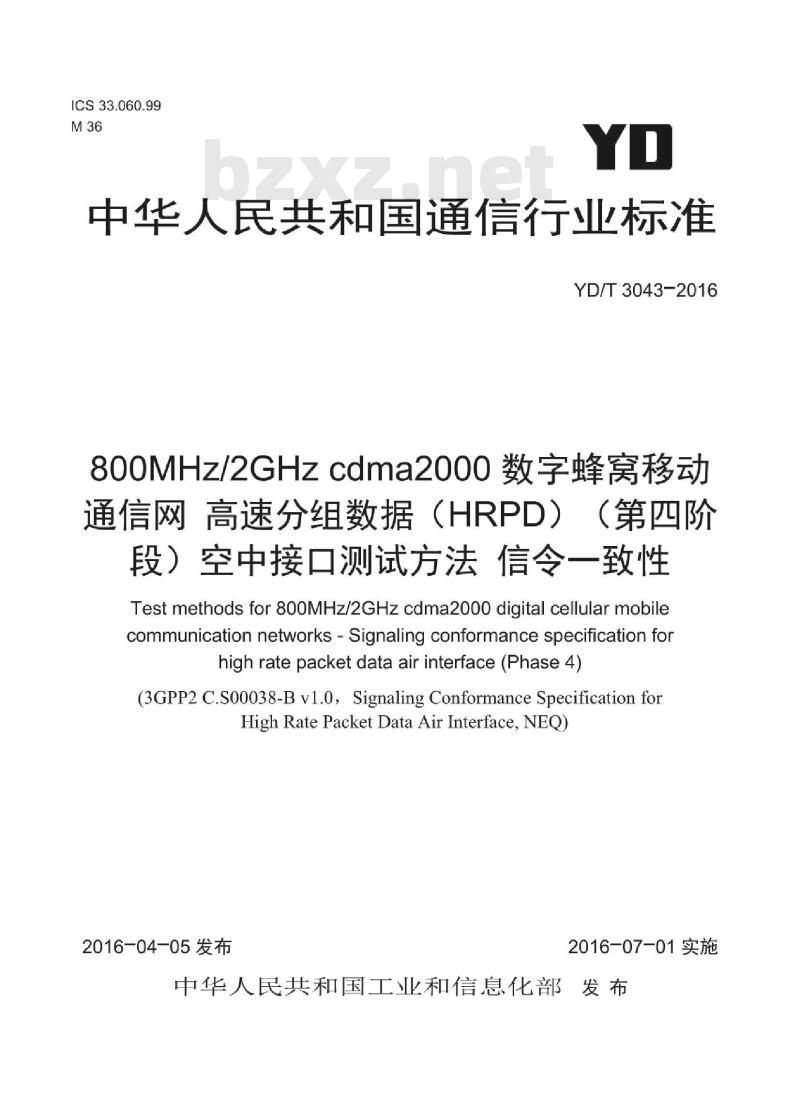

中华人民共和国通信行业标准
YD/T3043-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第四阶段）空中接口测试方法信令一致性Testmethodsfor800MHz/2GHzcdma2000digitalcellularmobilecommunicationnetworks-Signaling conformance specificationforhigh ratepacketdata air interface(Phase4)(3GPP2C.S00038-Bvl.0，SignalingConformance Specification forHighRatePacketData Air Interface,NEQ2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前

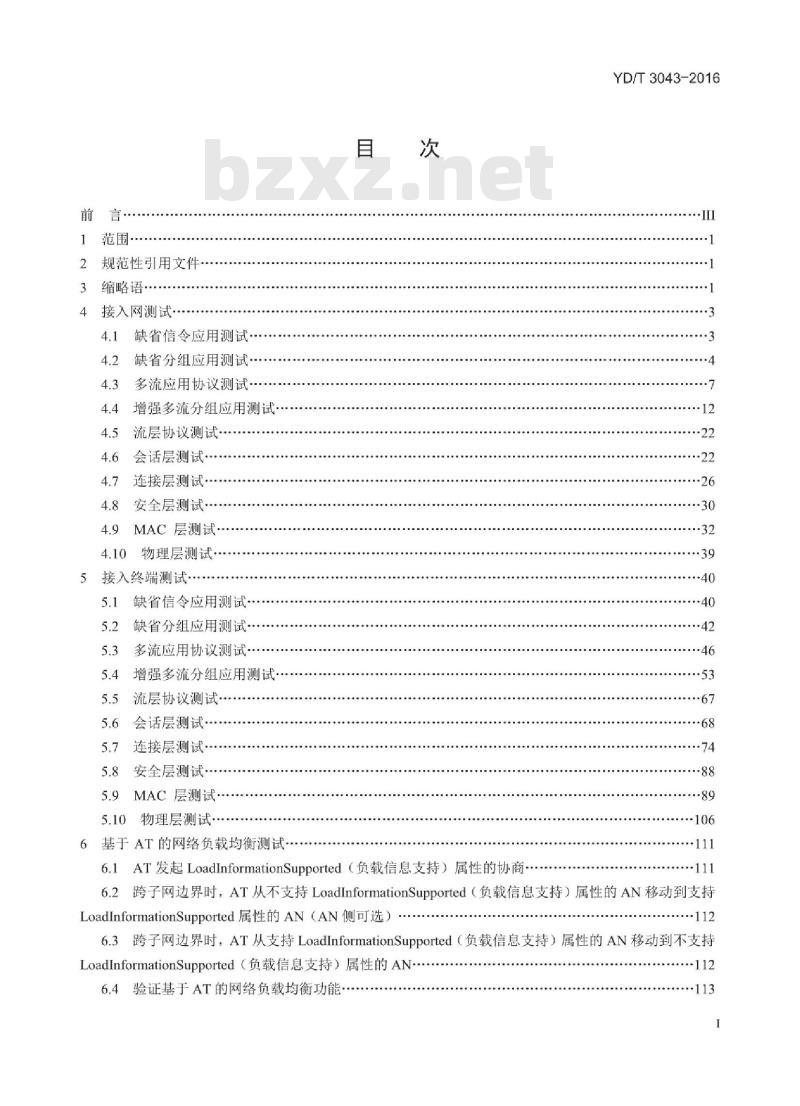

规范性引用文件
缩略语
4接入网测试
缺省信令应用测试
缺省分组应用测试·
多流应用协议测试
增强多流分组应用测试.·
流层协议测试·
会话层测试
连接层测试·
安全层测试·
MAC层测试
物理层测试·
5接入终端测试·
缺省信令应用测试
缺省分组应用测试
5.3多流应用协议测试-
增强多流分组应用测试·
流层协议测试
会话层测试·
连接层测试·
安全层测试·
MAC层测试
5.10物理层测试…
6基于AT的网络负载均衡测试·
6.1AT发起LoadInformationSupported（负载信息支持）属性的协商YD/T3043-2016
6.2跨子网边界时，AT从不支持LoadInformationSupported（负载信息支持）属性的AN移动到支持LoadInformationSupported属性的AN（AN侧可选）·.112
6.3跨子网边界时，AT从支持LoadInformationSupported（负载信息支持）属性的AN移动到不支持LoadInformationSupported（负载信息支持）属性的AN+6.4验证基于AT的网络负载均衡功能:112
YD/T3043-2016

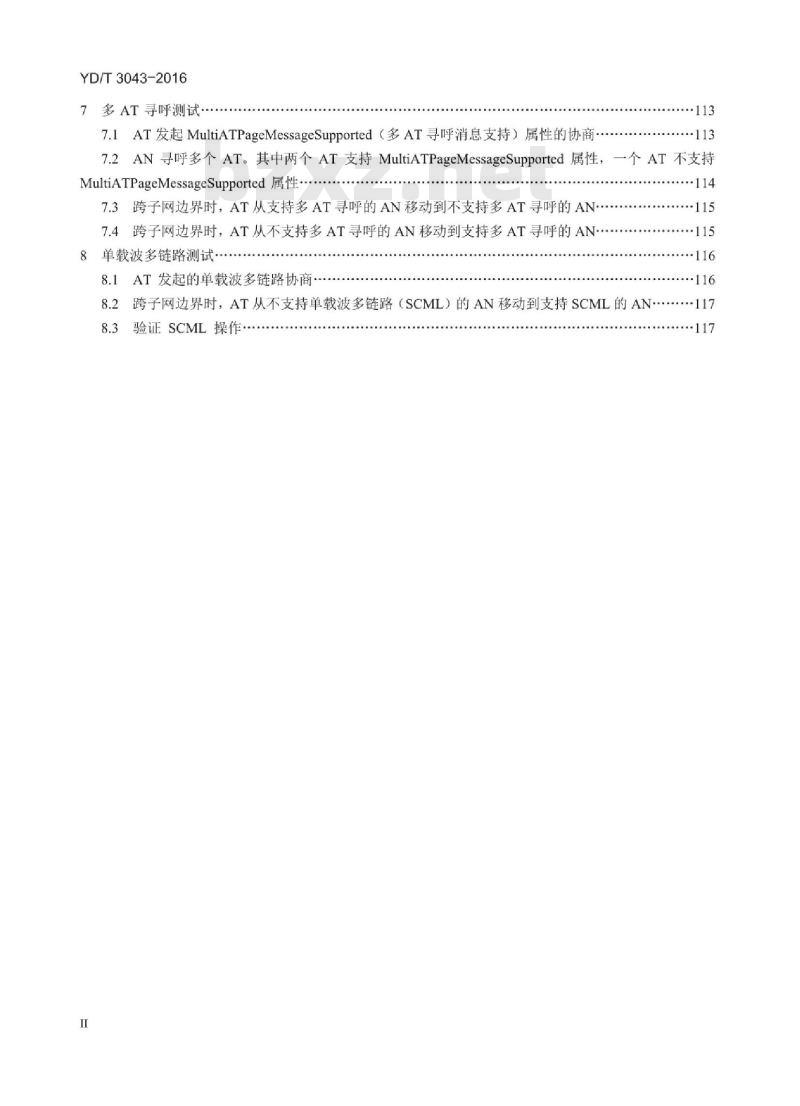

7多AT寻呼测试
7.1AT发起MultiATPageMessageSupported（多AT寻呼消息支持）属性的协商·113
7.2AN寻呼多个AT。其中两个AT支持MultiATPageMessageSupported属性，一个AT不支持MultiATPageMessageSupported属性7.3跨子网边界时，AT从支持多AT寻呼的AN移动到不支持多AT寻呼的AN·7.4跨子网边界时，AT从不支持多AT寻呼的AN移动到支持多AT寻呼的AN8单载波多链路测试·
8.1AT发起的单载波多链路协商
8.2跨子网边界时，AT从不支持单载波多链路（SCML）的AN移动到支持SCML的AN...-1178.3验证SCML操作：
HiiKAoNiKAca
YD/T3043-2016

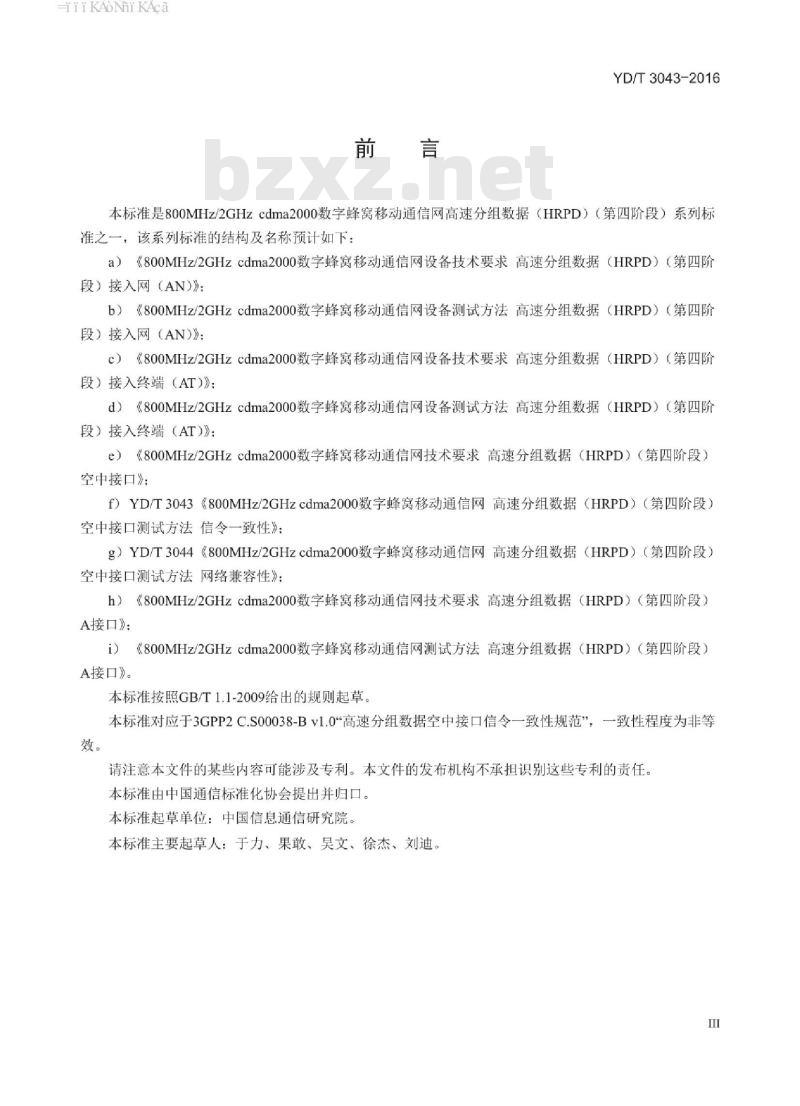

本标准是800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第四阶段）系列标准之一，该系列标准的结构及名称预计如下：a）《800MHz/2GHzcdma2000数字蜂窝移动通信网设备技术要求高速分组数据（HRPD）（第四阶段）接入网（AN）》：
b）《800MHz/2GHzcdma2000数字蜂窝移动通信网设备测试方法高速分组数据（HRPD）（第四阶段）接入网（AN）》：
c）《800MHz/2GHzcdma2000数字蜂窝移动通信网设备技术要求高速分组数据（HRPD）（第四阶段）接入终端（AT）》：
d）《800MHz/2GHzcdma2000数字蜂窝移动通信网设备测试方法高速分组数据（HRPD）（第四阶段）接入终端（AT）》：
e）《800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求高速分组数据（HRPD）（第四阶段）空中接口》；
f）YD/T3043《800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第四阶段）空中接口测试方法信令一致性》：g）YD/T3044《800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第四阶段）空中接口测试方法网络兼容性》：h）《800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求高速分组数据（HRPD）（第四阶段）A接口》；
i）《800MHz/2GHzcdma2000数字蜂窝移动通信网测试方法高速分组数据（HRPD）（第四阶段）A接口》。
本标准按照GB/T1.1-2009给出的规则起草。本标准对应于3GPP2C.S00038-BV1.0高速分组数据空中接口信令一致性规范”，一致性程度为非等效。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院。本标准主要起草人：于力、果敢、吴文、徐杰、刘迪。ⅢI
HiiKAoNiKAca
YD/T3043-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）
）（第四阶段）空中接口测试方法信令一致性

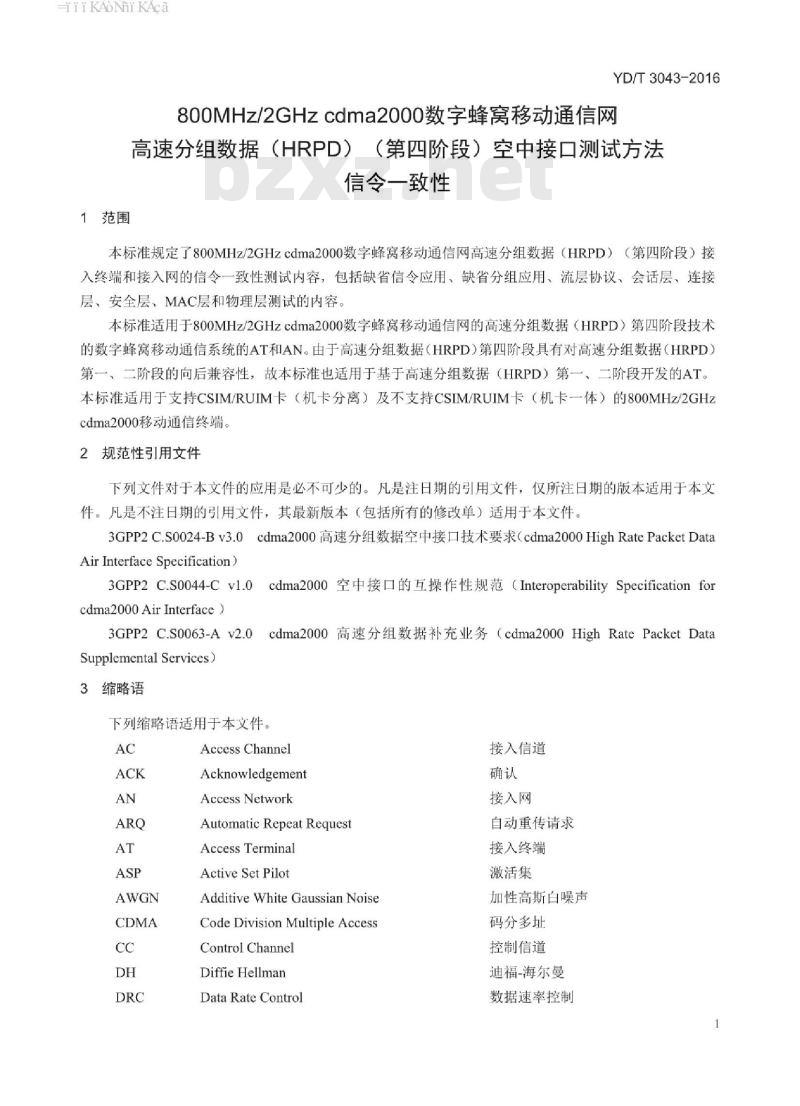

1范围
本标准规定了800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第四阶段）接入终端和接入网的信令一致性测试内容，包括缺省信令应用、缺省分组应用、流层协议、会话层、连接层、安全层、MAC层和物理层测试的内容。本标准适用于800MHz/2GHzcdma2000数字峰窝移动通信网的高速分组数据（HRPD）第四阶段技术的数字蜂窝移动通信系统的AT和AN。由于高速分组数据（HRPD）第四阶段具有对高速分组数据（HRPD）第一、二阶段的向后兼容性，故本标准也适用于基于高速分组数据（HRPD）第一、二阶段开发的AT。本标准适用于支持CSIM/RUIM卡（机卡分离）及不支持CSIM/RUIM卡（机卡一体）的800MHz/2GHzcdma2000移动通信终端。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3GPP2C.S0024-Bv3.0cdma2000高速分组数据空中接口技术要求（cdma2000HighRatePacketDataAirInterfaceSpecification)
3GPP2C.S0044-Cvl.0cdma2000空中接口的互操作性规范（InteroperabilitySpecificationforcdma2000AirInterface）
3GPP2C.S0063-Av2.0cdma2000高速分组数据补充业务（cdma2000HighRatePacketDataSupplemental Services)
3缩略语
下列缩略语适用于本文件。
Access Channel
Acknowledgement
Access Network
Automatic Repeat Request
Access Terminal
Active Set Pilot
AdditiveWhiteGaussianNoise
CodeDivision MultipleAccess
Control Channel
Diffie Hellman
Data Rate Control
接入信道
接入网
自动重传请求
接入终端
激活集
加性高斯白噪声
码分多址
控制信道
迪福-海尔曼
数据速率控制
HiiKAoNiKAca
YD/T3043-2016
RMCTAP
Forward Test Application ProtocolForward Traffic Channel
File Transfer Protocol
Generic Attribute Update ProtocolHybrid- Automatic Repeat RequestLast -Automatic Repeat RequestMediumAccess Control
MultiCarrier
Not Applicable
Negative Acknowledgment
Packet -Automatic Repeat RequestReverse Activity
Reverse Active Bit
Random Access Terminal IdentifierReverse Test Application ProtocolRadio Link Protocol
Reverse MultiCarrier Test Application ProtocolReverse Rate Indicator
Routing Select Protocol
Reverse Traffic Channel
Routing Update Protocol
Session Control Protocol
Service Data Unit
Secure Hash Algorithm
Simultaneous High Data Rate
Signaling Link Protocol
Signaling Link Protocol -FragmentationSignaling Link Protocol - DeliveryTest Application Protocol
Traffic Channel Allocation
前向测试应用协议
前向业务信道
文件传输协议
通用属性更新协议
混合自动重传请求
最终自动重传请求
媒体接入控制
多载波
不适用
不确认
分组自动重传请求
反向激活
反向活动比特
随机接入终端标识
反向测试应用协议
无线链路协议
反向多载波测试应用协议
反向速率指示器
路由选择协议
反向业务信道
路由更新协议
会话控制协议
服务数据单元
安全散列算法
高速数据并发
信令链路协议bZxz.net
信令链路协议-拆分
信令链路协议-递送
测试应用协议
业务信道分配
1传输信道与导频信道传输功率比率Transmitted Traffic Channel to Pilot Channeltransmit power ratio
Traffic Channel to Pilot Channel transmit powerratio
Unicast Access Terminal Identifier业务信道与导频信道传输功率比率单点广播接入终端标识
HiiKAoNiKAca
4接入网测试
4.1缺省信令应用测试
4.1.1缺省信令链路协议测试
4.1.1.1SLP初始化测试
4.1.1.1.1定义
本测试项验证一旦协议初始化，接入网设置可靠递送SLP-D分组序号为O”。4.1.1.1.2测试过程
YD/T3043-2016
a）使得接入终端建立与接入网的连接，并开始在接入终端记录从接入网接收到的SLP-D分组。b）验证接入网发送的SLP-D分组中的SequenceNumber字段满足4.1.1.1.3规定的技术要求，4.1.1.1.3技术要求
连接建立期间，接入网发送的第一个可靠递送SLP-D分组中的SequenceNumber字段应为\0。4.1.1.2SLP-D序号递增测试
4.1.1.2.1定义
本测试项验证接入网对每个新的发送到接入终端的可靠递送SLP-D分组的序号增加1，并且此序号达到7后绕回到0。
4.1.1.2.2测试过程
a）使得接入终端建立与接入网的连接，并在接入终端记录接收到的来自接入网的SLP-D分组。b）使得接入终端发送一个缺省信令应用配置请求消息（ConfigurationRequestMessage）。c）记录与来自接入网的缺省信令应用配置响应消息ConfigurationResponseMessage）相关的可靠递送SLP-D分组。。
d）重复步骤b）和c）九次。
e）验证接入网发送的连续可靠递送SLP-D分组满足4.1.1.2.3规定的技术要求4.1.1.2.3技术要求
接入网应按3GPP2C.S0024-Bv3.0中14.6的定义，为连续可靠递送SLP-D分组报头中的SequenceNumber字段增加1模8。4.1.1.3可靠递送SLP-D分组确认测试4.1.1.3.1定义
本测试项验证接入网确认一个已接收到的可靠递送SLP-D分组。4.1.1.3.2测试过程
a）使得接入终端建立与接入网的连接，并在接入终端记录接收到的来自接入网的SLP-D分组。b）使得接入终端发送一个缺省信令应用配置请求消息（ConfigurationRequestMessage）。c）等待来自接入网的缺省信令应用配置响应消息（ConfigurationResponseMessage）。d）比较接入终端发送的可靠递送SLP-D分组报头中SequenceNumber和接收到的来自接入网的SLP-D分组中有效AckSequenceNumber字段。验证接入网满足4.1.1.3.3规定的技术要求。4.1.1.3.3技术要求
接入网应确认每单个可靠递送SLP-D分组。4.1.1.4未确认可靠递送SLP-D分组重传测试3
HiiKAoNiKAca
YD/T3043-2016
4.1.1.4.1定义
本测试项验证若接入网未接收到确认，它发送可靠递送SLP-D分组恰好NsLPAtempt（=3）次。4.1.1.4.2测试过程
a）使得接入终端建立与接入网的连接，并在接入终端记录接收到的来自接入网的SLP-D分组。b）使得接入终端发送一个缺省信令应用配置请求消息（ConfigurationRequestMessage）。c）当接收到来自接入网的包含一个缺省信令应用配置响应消息（ConfigurationResponseMessage）的可靠递送SLP-D分组时，使得接入终端在反向业务信道上不确认它。d）验证接入网满足4.1.1.4.3规定的技术要求。4.1.1.4.3技术要求
若接入网未接收到确认，则它应发送一个包含缺省分组应用配置响应消息（ConfigurationResponseMessage）的可靠递送SLP-D分组恰好NsLPAttempt（=3）次。4.1.1.5接入信道上发送的SLP-F分组的成功重组测试4.1.1.5.1定义
本测试项验证接入信道上发送的多个SLP-F分组携带的信令消息在接入网成功重组。4.1.1.5.2测试过程
a）使得接入终端在接入信道上发送一个连接请求消息（ConnectionRequestMessage），和一个拆分成两部分的路由更新消息（RouteUpdateMessage），以使得所有导频信息包含在第二个分段中。开始在接入终端记录发送到接入网以及从接入网接收到的SLP-D分组。b）验证接入网满足4.1.1.5.3规定的技术要求。4.1.1.5.3技术要求
接入网应成功重组接入信道上发送的多个SLP-F分组携带的信令消息，并向接入终端发送一个业务信道分配消息（TrafficChannelAssignmentMessage）以响应。4.1.1.6反向业务信道上发送的SLP-F分组的成功重组测试4.1.1.6.1定义
本测试项验证反向业务信道上发送的多个SLP-F分组携带的可靠递送信令消息在接入网成功重组。4.1.1.6.2测试过程
a）配置接入终端以拆分在反向业务信道上发送的所有会话配置协议配置请求消息(ConfigurationRequestMessage)b）使得接入终端建立与接入网的连接，并开始在接入终端记录发送到和接收到的来自接入网的SLP-D分组。
c）使得接入终端发送一个会话配置协议配置请求消息（ConfigurationRequestMessage）d）验证接入网满足4.1.1.6.3规定的技术要求。4.1.1.6.3技术要求
接入网应成功重组在接入终端拆分的可靠递送SLP-D分组，随后向接入终端发送一个会话配置协议配置响应消息（ConfigurationResponseMessage）。4.2缺省分组应用测试
4.2.1无线链路协议测试
HiiKAoNiKAca
4.2.1.1RLP初始化测试
4.2.1.1.1定义
YD/T3043-2016
本测试项验证一旦协议初始化，接入网设置在前向业务信道上传送的第一个RLP分组的RLP序号为“O”。测试方法利用的是当AT或者AN打开一个连接时，服务接入网分组应用的RLP实例将被初始化。4.2.1.1.2测试过程
a）使得接入终端协商使用服务接入网的缺省分组应用（apptype=0x0002）。b）使得接入终端建立与接入网的连接。c）启动从服务接入网的文件下载，并记录在接入终端接收到的第一个RLP分组的SEQ字段。d）验证第一个前向业务信道RLP分组中的SEQ字段满足4.2.1.1.3规定的技术要求。4.2.1.1.3技术要求
连接建立后，接收到的来自接入网的第一个前向业务信道RLP分组中的SEO字段应被设置为\0'。4.2.1.2RLP序号递增测试
4.2.1.2.1定义
本测试项验证接入网中基本RLP序号递增过程正确工作。4.2.1.2.2测试过程
a）使得接入终端协商使用服务接入网的缺省分组应用（apptype=0x0002）。b）使得接入终端建立与接入网的连接。c）启动从服务接入网通过FTP的文件下载。记录接入网发送的两个连续前向业务信道RLP分组d）验证接入网满足4.2.1.2.3规定的技术要求。4.2.1.2.3技术要求
每个首次传送RLP分组的RLP序号（SEQ）应设置为前一个首次传送的RLP分组序号加上该分组中除SEQ字段外的字节数。
4.2.1.3RLP复位测试
4.2.1.3.1定义
本测试项验证一旦接入网接收到无线链路协议复位消息（RLPResetMessage），则它向接入终端发送无线链路协议复位确认消息（RLPResetAckMessage），并且第一个前向业务信道RLP分组中的RLP序号被初始化为\O’。同时验证接入网侧RLP接收方在接收到复位消息（ResetMessage）后，执行初始化程序并将V（R）和V（N）复位为\O\。4.2.1.3.2测试过程
a）使得接入终端协商使用服务接入网的缺省分组应用（apptype=0x0002）。b）使得接入终端建立与接入网的连接。c）启动从服务接入网的文件下载。d）文件下载过程中，使得接入终端向接入网发送一个无线链路协议复位消息（RLPResetMessage）。e）验证接入网满足4.2.1.3.3中a）规定的技术要求。f）记录RLPReset后接收到的来自接入网的第一个RLP分组中的SEQ字段。g）验证第一个前向业务信道RLP分组中的SEQ字段满足4.2.1.3.3中b）规定的技术要求。h）验证接入网满足4.2.1.3.3中c）规定的技术要求。5
HiiKAoNiKAca
YD/T3043-2016
4.2.1.3.3技术要求
a）接入网应发送一个无线链路协议复位确认消息（RLPResetAckMessage）以响应无线链路协议复位消息（RLPResetMessage）。
b）接入网应初始化RLP复位后第一个RLP分组的RLP序号为O。c）接入网不应为RLP复位后接收到的第一个RLP分组发送无线链路协议不确认消息（RLPNakMessage）或无线链路协议复位消息（RLPResetMessage）。这隐含地验证RLP复位后接入网初始化接收变量V（R）和V（N）为零。
4.2.1.4RLPNAK测试
4.2.1.4.1定义
本测试项验证接入终端在反向业务信道上的一个字节流中不发送选中的RLP字节时，接入网在前向业务信道上发送无线链路协议不确认消息（RLPNAKMESSAGE)，4.2.1.4.2测试过程
a）使得接入终端协商使用服务接入网的缺省分组应用（apptype=0x0002)。b）使得接入终端建立与接入网的连接。C）启动到服务接入网的文件上载。在接入终端记录丢掉的反向业务信道RLP分组和接入网发送的前向业务信道无线链路协议不确认消息（RLPNakMessage）。d）丢掉序号在[0，500]】范围内的一个反向业务信道RLP分组。e）验证接入网满足4.2.1.4.3规定的技术要求4.2.1.4.3技术要求
接入网应发送一个无线链路协议不确认消息（RLPNakMessage），以请求一个字节流中接入终端未在反向业务信道上传送的选中RLP字节。4.2.1.5RLP同步丢失检测测试
4.2.1.5.1定义
本测试项验证接入终端否定应答接入网未在前向业务信道上发送的一个RLP序号时，接入网启动RLP复位过程。
4.2.1.5.2测试过程
a）使得接入终端协商使用服务接入网的缺省分组应用（apptype=0x0002）。b）使得接入终端建立与接入网的连接。c）使得接入终端发送一个请求序号为220的RLP字节的无线链路协议不确认消息（RLPNakMessage)
d）验证接入网满足4.2.1.5.3规定的技术要求。4.2.1.5.3技术要求
当反向业务信道上无线链路协议不确认消息（RLPNakMessage）请求序号x在[V（S)，V（S）+2（22-1一1)范围内的一个RLP字节时，接入网应发送无线链路协议复位消息（RLPResetMessage），其中V（S）是接入网将发送的下一个RLP数据字节的序号4.2.1.6基本文件传送测试
4.2.1.6.1定义
本测试项验证前向业务信道上接入网RLP实现支持基本的文件传送功能。4.2.1.6.2测试过程
a）使得接入终端协商使用服务接入网的缺省分组应用（apptype=0x0002）。b）配置接入终端，使得RLP测得的有效前向业务信道分组差错率为1%0.25%。c）使得接入终端建立与接入网的连接。YD/T3043-2016
d）启动通过FTP来自服务网的200k字节文件的下载，代表性的数据文件是3GPP2C.S0044-0的附录D中定义的RAND200.BIN。
e）验证接入网满足4.2.1.6.3中a）和b）规定的技术要求。4.2.1.6.3技术要求
a）应使用前向业务信道成功传送文件。b）接收到的文件应是完整的并与原文内容相同。4.2.2位置更新协议测试
4.2.3流控协议测试
4.2.3.1开启请求消息（XonRequestMessage）和关闭请求消息（XoffRequestMessage）响应测试4.2.3.1.1定义
本测试项验证接入网用开启响应消息（XonResponseMessage）响应开启请求消息（XonRequestMessage）和用关闭响应消息（XoffResponseMessage）响应关闭请求消息（XoffRequestMessage）4.2.3.1.2测试过程
a）使得接入终端协商使用服务接入网缺省分组应用（appsubtype=0x0002）。b）使得接入终端建立与接入网的连接。启动从服务网的文件下载。代表性的数据文件是3GPP2C.S0044-0的附录D中定义的RAND200.BIN。c）文件下载过程中，使得接入终端向接入网发送一个关闭请求消息（XoffRequestMessage）并中断反向业务信道上RLP分组的传送。d）验证接入网满足4.2.3.1.3中a）规定的技术要求。e）使得接入终端向接入网发送一个开启请求消息（XonRequestMessage）。f验证接入网满足4.2.3.1.3中b）规定的技术要求。g）文件下载过程中，使得接入终端向接入网发送一个关闭请求消息（XoffRequestMessage）并中断反向业务信道上RLP分组的传送。h）使得接入终端向接入网发送一个RLP分组。i1验证接入网满足4.2.3.1.3中c）规定的技术要求。4.2.3.1.3技术要求
a）接入网应该用关闭响应消息（XoffResponseMessage）响应来自接入终端的关闭请求消息（XoffRequestMessage），并应停止RLP分组流。b）接入网应该用开启响应消息（XonResponseMessage）响应来自接入终端的开启请求消息（XonRequestMessage），并应恢复RLP分组流。c）接入网应恢复前向链路上的RLP分组流，以响应来自接入终端的RLP分组。4.3多流应用协议测试
YD/T3043-2016
4.3.1无线链路协议测试
4.3.1.1RLP初始化测试
4.3.1.1.1定义
本测试项验证一旦协议初始化，接入网设置在前向业务信道上传送的第一个RLP分组的RLP序号为“O'。测试方法利用的是当AT或者AN打开一个连接时，服务接入网分组应用的RLP实例将被初始化，4.3.1.1.2测试过程
a）使得接入终端协商使用服务接入网的多流分组应用（apptype=0x0005）。b）设置属性FlowNNIdentificationFwd（NN=Ox01）和FlowNNIdentificationRev（NN=OxO1）的激活参数为0x01。
c）使得接入终端建立与接入网的连接。d）启动从服务接入网的文件下载，并记录在接入终端接收到的第一个RLP分组的SEQ字段。e）验证SEQ字段的值满足4.3.1.1.3规定的技术要求。4.3.1.1.3技术要求
连接建立后，接收到的来自接入网的第一个前向业务信道RLP分组中的SEQ字段应被设置为O”4.3.1.2RLP序号递增测试
4.3.1.2.1定义
本测试项验证在接入网中基本的RLP序列号增加程序工作正常。4.3.1.2.2测试过程
a）使得接入终端协商使用服务接入网的多流分组应用（apptype=0x0005）。b）设置属性FlowNNIdentificationFwd（NN=OxO1）和FlowNNIdentificationRev（NN=Ox01）的激活参数为0x01。
c）使得接入终端建立与接入网的连接。d）启动从服务接入网通过FTP的文件下载，并记录接入网发送的两个连续前向业务信道RLP分组。e）验证接入网满足4.3.1.2.3中规定的技术要求。4.3.1.2.3技术要求
每个首次传送RLP分组的RLP序号（SEQ）应设置为前一个首次传送的RLP分组序号加上该分组中除SEQ字段外的字节数。
4.3.1.3RLP复位测试
4.3.1.3.1定义
本测试项验证接入网用RLP复位接受完成消息（ResetRTxCompleteMessage）响应RLP复位接收指示消息（ResetRxIndicationMessage），并且第一个前向业务信道RLP分组中的RLP序号被初始化为\O\。4.3.1.3.2测试过程
a）使得接入终端协商使用服务接入网的多流分组应用（apptype=0x0005）。b）设置属性FlowNNIdentificationFwd（NN=OxO1）和FlowNNIdentificationRev（NN=Ox01）的激活参数为0x01。
c）使得接入终端建立与接入网的连接。d）启动从服务接入网的文件下载，
