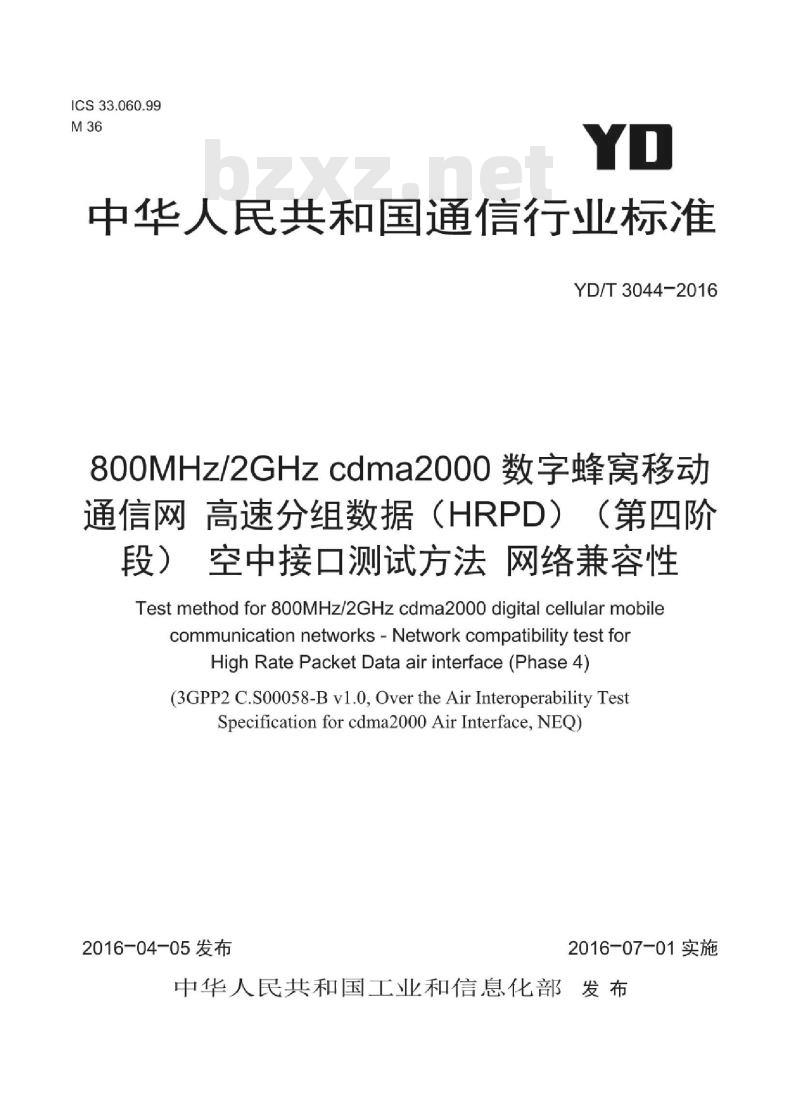

【YD通讯标准】 800MHz/2GHz cdma2000 数字蜂窝移动通信网高速分组数据(HRPD)(第四阶段)空中接口测试方法网络兼容性

ICS33.060.99
中华人民共和国通信行业标准
YD/T3044-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第四阶段）空中接口测试方法网络兼容性Testmethodfor800MHz/2GHzcdma2000digitalcellularmobilecommunicationnetworks-NetworkcompatibilitytestfoHighRatePacketDataairinterface (Phase4)(3GPP2C.S00058-Bvl.0,Over theAirInteroperabilityTestSpecification for cdma2000 Air Interface,NEQ)2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前
规范性引用文件
缩略语·
主要技术要求及测试方法
系统接入及空闲模式下的测试-
数据连接模式下的基本功能测试切换测试
鉴权测试·
混合业务测试
业务性能测试
业务应用测试：
基于AT的网络负载均衡测试·
多AT寻呼测误
单载波多链路测试
参考文献
YD/T3044-2016
··35
YD/T3044-2016

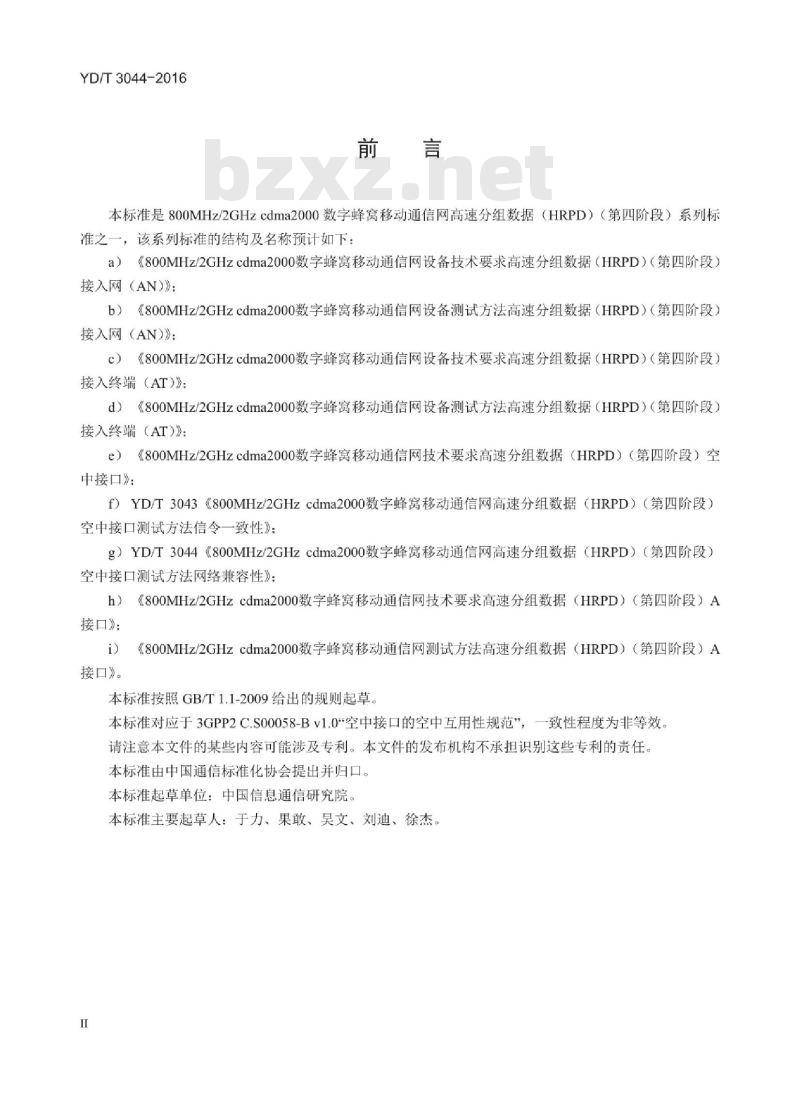

本标准是800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第四阶段）系列标准之一，该系列标准的结构及名称预计如下：a）《800MHz/2GHzcdma2000数字蜂窝移动通信网设备技术要求高速分组数据（HRPD）（第四阶段）接入网（AN)》；
b）《800MHz/2GHzcdma2000数字蜂窝移动通信网设备测试方法高速分组数据（HRPD）（第四阶段）接入网（AN)》：
《800MHz/2GHzcdma2000数字蜂窝移动通信网设备技术要求高速分组数据（HRPD）（第四阶段）c）
接入终端（AT）》：
d）《800MHz/2GHzcdma2000数字蜂窝移动通信网设备测试方法高速分组数据（HRPD）（第四阶段）接入终端（AT）》：
《800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求高速分组数据（HRPD）（第四阶段）空e)
中接口》：
f）YD/T3043《800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第四阶段）空中接口测试方法信令一致性》：g）YD/T3044《800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第四阶段）空中接口测试方法网络兼容性》h）《800MHz/2GHzcdma2000数字蜂窝移动通信网技术要求高速分组数据（HRPD）（第四阶段）A接口》：
《800MHz/2GHzcdma2000数字蜂窝移动通信网测试方法高速分组数据（HRPD）（第四阶段）A接口》。
本标准按照GB/T1.1-2009给出的规则起草本标准对应于3GPP2C.S00058-Bv1.0\空中接口的空中互用性规范”，一致性程度为非等效。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院。本标准主要起草人：于力、果敢、吴文、刘迪、徐杰。HiiKAoNiKAca
YD/T3044-2016
800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第四阶段）空中接口测试方法网络兼容性

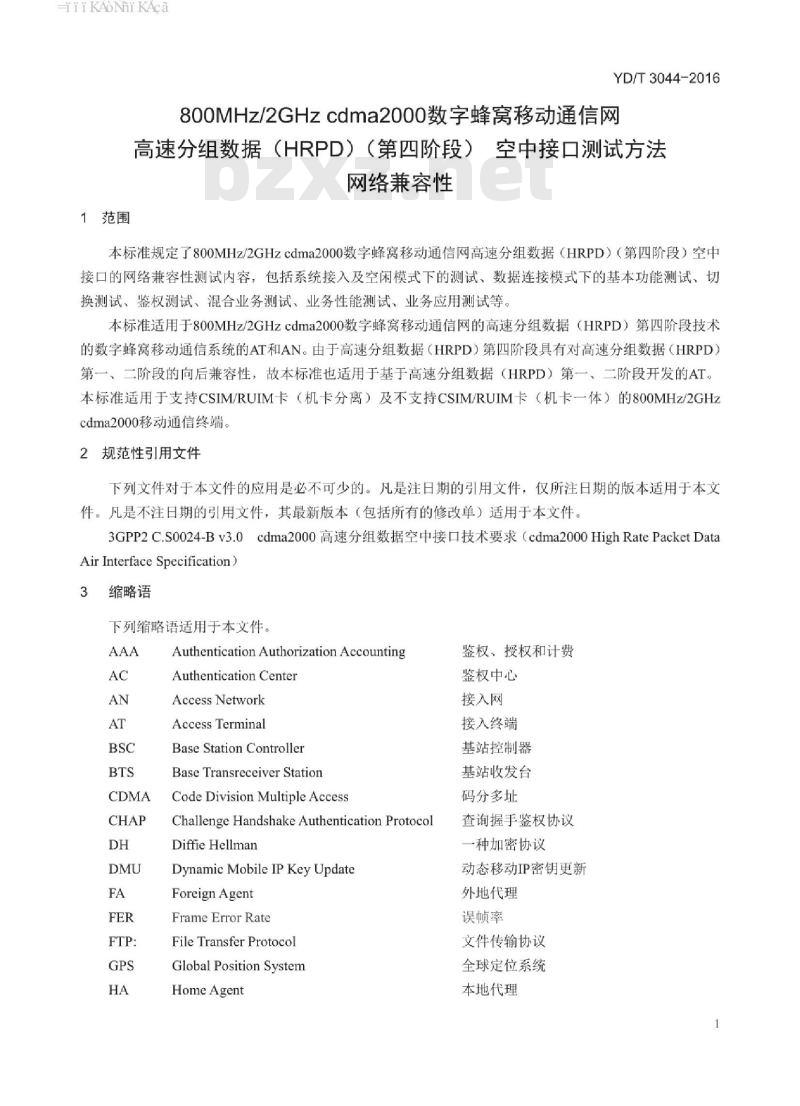

1范围
本标准规定了800MHz/2GHzcdma2000数字蜂窝移动通信网高速分组数据（HRPD）（第四阶段）空中接口的网络兼容性测试内容，包括系统接入及空闲模式下的测试、数据连接模式下的基本功能测试、切换测试、鉴权测试、混合业务测试、业务性能测试、业务应用测试等。本标准适用于800MHz/2GHzcdma2000数字蜂窝移动通信网的高速分组数据（HRPD）第四阶段技术的数字蜂窝移动通信系统的AT和AN。由于高速分组数据（HRPD）第四阶段具有对高速分组数据（HRPD）第一、二阶段的向后兼容性，故本标准也适用于基于高速分组数据（HRPD）第一、二阶段开发的AT。本标准适用于支持CSIM/RUIM卡（机卡分离）及不支持CSIM/RUIM卡（机卡一体）的800MHz/2GHzcdma2000移动通信终端。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。3GPP2C.S0024-Bv3.0cdma2000高速分组数据空中接口技术要求（cdma2000HighRatePacketDataAir Interface Specification)缩略语
下列缩略语适用于本文件。
AuthenticationAuthorizationAccountingAuthentication Center
Access Network
Access Terminal
Base Station Controller
Base Transreceiver Station
Code Division Multiple AccessChallengeHandshakeAuthenticationProtocolDiffie Hellman
Dynamic Mobile IPKey Update
Foreign Agent
Frame Error RatewwW.bzxz.Net
File Transfer Protocol
Global Position System
Home Agent
鉴权、授权和计费
鉴权中心
接入网
接入终端
基站控制器
基站收发台
码分多址
查询握手鉴权协议
一种加密协议
动态移动IP密钥更新
外地代理
误帧率
文件传输协议
全球定位系统
本地代理
TiiKAoNiKAca
YD/T3044-2016

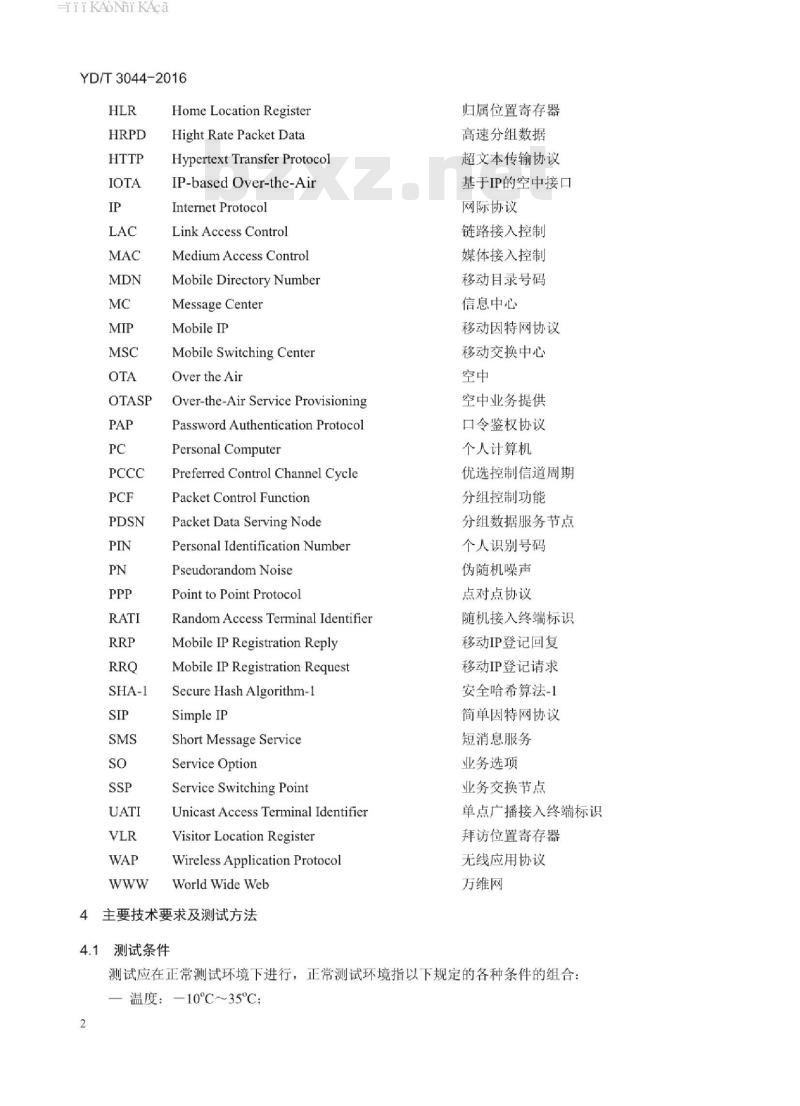

Home Location Register
Hight Rate Packet Data
Hypertext Transfer Protocol
IP-based Over-the-Air
Internet Protocol
Link Access Control
Medium Access Control
Mobile Directory Number
Message Center
MobileIP
Mobile Switching Center
Over the Air
Over-the-AirServiceProvisioningPasswordAuthenticationProtocolPersonal Computer
Preferred Control Channel CyclePacket Control Function
Packet Data Serving Node
Personal Identification NumberPseudorandom Noise
Point to Point Protocol
RandomAccessTerminal IdentifienMobile IP Registration ReplyMobile IP Registration RequestSecure Hash Algorithm-1
SimpleIP
Short Message Service
ServiceOption
Service Switching Point
UnicastAccessTerminal IdentifierVisitor Location Register
Wireless Application ProtocolWorld Wide Web
主要技术要求及测试方法
测试条件
归属位置寄存器
高速分组数据
超文本传输协议
基于IP的空中接口
网际协议
链路接入控制
媒体接入控制
移动目录号码
信息中心
移动因特网协议
移动交换中心
空中业务提供
口令鉴权协议
个人计算机
优选控制信道周期
分组控制功能
分组数据服务节点
个人识别号码
伪随机噪声
点对点协议
随机接入终端标识
移动IP登记回复
移动IP登记请求
安全哈希算法-1
简单因特网协议
短消息服务
业务选项
业务交换节点
单点广播接入终端标识
拜访位置寄存器
无线应用协议
万维网
测试应在正常测试环境下进行，正常测试环境指以下规定的各种条件的组合：一温度：-10℃～35℃；
HiiKAoNiKAca
相对湿度：0%～95%；
电源：厂家给出的标称值。
测试的参考测试连接如图1所示。cdma20001x无线子系统
cdma2000HRPDAN部分
移动终端信息及辅助工具
核心网电路域
短消息
核心网分组域
PDSN/FA
参考测试连接示意图
表1列出移动终端生产厂商准备进行网络兼容性测试前需要提供的信息。表1网络兼容性测试移动终端测试基本信息序号
移动终端型号标识、级别、芯片型号硬件及软件版本编号
移动终端测试基本信息
HLR/AC
YD/T3044-2016
移动终端进行测试的必要性设备信息，例如连接电缆、连接器、电源需求、配置编程信息等移动终端支持的信道、业务选项移动终端支持的业务和功能
应可使用计算机或其他设备来查看及更改移动终端设置。通常可使用一条USB（或串行）通信电缆将计算机及移动终端相连接，作为移动终端监测控制工具。如果不能通过监测软件或者移动终端键盘输入来查看及更改移动终端设置，则应使用移动终端监测控制工具。表2中列出移动终端监测控制工具在网络兼容性测试中的主要作用。
表2移动终端监测控制工具在网络兼容性测试中的作用序号
更改移动终端频段选择
更改移动终端声码器选择
查看移动终端各项基本信息
主要作用
通过移动终端监测软件（程序）以及相关的电缆，计算机可以自动控制移动终端进行一些网络兼容性测试项目，或者检查测试结果。在车载测试中，可用监测软件的GPS信息记录功能来记录测试路线层3（空中接口）消息记录可用来分析车载测试中失败的原因。表3中列出监测软件在网络兼容性测试中的一些作用。
HiiKAoNiKAca
YD/T3044-2016
表3移动终端监测软件在网络兼容性测试中的作用主要作用
显示及记录导频PN偏置和EJI。
显示及记录输出和输入功率，单位dBm/1.23MHz记录、解译以及显示层3及以下各层所需相关消息GPS信息，纬度、经度及时间标记移动终端应配置为网络兼容性测试的一般性设置，并保证监测端口连接正常。4.31
网络环境
进行网络兼容性测试，不应当影响到现有商业网络中的其他用户。在商用网络中进行测试时，应当基于具体网络配置及能力对测试项目进行选择。表4列出某些情况下，网络兼容性测试可能对于基站或网络设备的一些特殊要求。
除非另外说明，测试应当在无线信号覆盖情况好的地区进行，即：一前向链路：移动终端接收到的cdma2000导频E/I≥一12dB，HRPD导频C/I≥7dB，且HRPD系统下的平均接收功率大于一75dBm。一反向链路：移动终端使用最大发射功率，足以达到反向链路的目标FER，另外，有些网络兼容性测试需要在信号覆盖情况不佳的区域进行，如涉及到暂时丢失服务的测试项目。
表4网络兼容性测试可能对于基站或网络的特殊要求序号
基站控制端：记录消息或FER，功率控制设置OTASP或IOTA的支持
鉴权中心：统一查询，SSD更新，独特查询语音加密：基站端输入PIN
特殊要求
SMS：消息中心支持，或其他发送短消息到移动终端的方法HLR：提供服务，激活/去激活呼叫等待，三方通话等PDSN连接FTP或HTTP网站
AAA应支持CHAP，PAP鉴权
测试实施
大部分网络兼容性测试项目，需要在网络覆盖良好的地区来进行。测试前应选择一条可以令测试正常进行的行车测试路线。针对网络兼容性测试对路线的要求，表5列出了一些典型的测试路线特征。表5网络兼容性测试典型行车测试路线特征序号
典型测试路线特征
多种cdma2000覆盖区域，已知小区基站位置及PN偏移，软切换区域多种HRPD覆盖区域，包括不同的Subnet及PDSN区域包括cdma2000/HRPD双模覆盖区域及相应的单模覆盖边缘区域多种行车速度（高速公路，普通路段，静止状态等）对于测试中出现的问题和未通过项目，需要分析并判定原因，可以借助其他已经通过网络兼容性测试的移动终端作为参考（该参考终端的性能应具有典型性），来判定是由于网络因素还是被测移动终端自身设计缺陷导致测试失败，
对于被测AT或实施网络不支持的参数或功能所影响到的测试项目，均不需测试。4
HiiKAoNiKAca
5系统接入及空闲模式下的测试
5.1空闲状态下的HRPD信道哈希
5.1.1定义
本测试项目仅适用于基站支持多个HRPD信道的情况。YD/T3044-2016
本测试项目验证如果扇区参数消息中包含多个HRPD信道信息时，被测AT能够正确使用信道哈希功能，成功地选择其中一个信道进行接入以执行空闲模式操作。信道哈希的主要目的是在所有可用信道上平均分配AN的负载，如果扇区参数消息中列出“n\个信道且该测试被执行“m\次，则被测AT哈希到每个信道的次数将近似为“m/m”次。在子网的扇区参数消息中含有多个信道时，AT在发起新的会话时将试图哈希到新的信道上。AN将在一个或多个信道上对AT进行寻呼。当AN在被测AT所哈希的信道上寻呼AT时，AT要对正确的信道进行监听以接收到导呼，该测试验证AT能够监听正确的信道，以便接收AN发出的任何寻呼。5.1.2测试方法
a）AT在HRPD覆盖区开机，接收功率大于一75dBm。b）被测AT收到含有多个信道信息的扇区参数消息后将尝试哈希到其中的一个信道（可以与首选信道相同）。
c）被测AT完成信道哈希后建立一个HRPD会话，验证被测AT能够在所哈希的信道上建立数据呼叫，令该呼叫进入休眠状态。
d）从AN发送对被测AT的寻呼消息（PageMessage）（如ping）。e）验证被测AT能够在所哈希的信道上正确接收。f）通过重复发起HRPD会话的方式重复测试（2n）次，n为扇区参数消息中所列的信道个数g）对于AT和AN支持的所有HRPD版本，重复以上所有步骤。5.1.3预期结果
被测AT应能够通过其哈希功能正确捕获对应的信道接入系统，且能够在该信道上成功建立数据呼叫和在休眠状态下接收数据呼叫。5.2无HRPD覆盖时的省电模式
5.2.1定义
本测试项目验证被测AT在接入HRPD系统失败或脱离HRPD系统的情况下能够进入HRPD省电模式。
5.2.2测试方法
a）将被测AT置于仅有cdma2000覆盖而没有HRPD覆盖的区域。b）被测AT开机，验证AT接入cdma2000系统并尝试搜索HRPD网络。C）验证被测AT在未搜索到HRPD网络后进入HRPD省电模式，并能够周期性地进行省电模式与HRPD网络搜索的转换。
d）将被测AT置于有cdma2000和HRPD良好覆盖的区域。e）验证AT成功接入两个系统
f）将被测AT移到没有HRPD的区域，验证被测AT脱离HRPD系统并进入HRPD省电模式。5.2.3预期结果
HiiKAoiKAca
YD/T3044-2016
被测AT在脱离HRPD覆盖区后能够进入省电模式，并能够周期性地进行HRPD系统搜索尝试。5.3Hybrid模式下的系统捕获
5.3.1定义
本测试项目验证被测双模AT首先捕获并接入cdma2000系统后能够捕获且接入漫游列表中相应的HRPD系统，
5.3.2测试方法
a）被测AT的漫游列表中存在cdma2000信道和相应的HRPD信道信息。b）将被测AT置于cdma2000和HRPD共同覆盖的区域（接收功率大于一75dBm）开机。c）验证被测AT首先捕获cdma2000系统成功接入后进入空闲模式，验证被测AT继续捕获到相应的HRPD系统并成功接入。
d）通过监测软件验证被测AT在接入HRPD系统后进入空闲状态并周期性地进行对cdma2000系统寻呼信道/快速寻呼信道的监测。5.3.3预期结果
被测双模AT应能够在开机后首先捕获并接入cdma2000系统，然后接入相应的HRPD系统。在hybrid模式下应能够对两个系统的寻呼信道和控制信道进行监测。5.4Hybrid模式下的空闲操作
5.4.1定义
本测试项目验证被测双模AT在hybrid模式空闲状态下能够进行正常的空闲操作，对cdma2000系统寻呼信道和HRPD系统控制信道进行协同监测：并验证在hybrid模式空闲状态下脱离HRPD系统或cdma2000系统后能够进行重新捕获的尝试。5.4.2测试方法
a）将被测AT置于cdma2000和HRPD共同覆盖的区域（接收功率大于一75dBm）。b）验证AT开机后首先捕获并接入cdma2000系统然后接入HRPD系统，处于hybrid模式空闲状态。c）成功接入并驻留两网络后，通过监测软件验证被测AT进行正常的空闲操作，分别对cdma2000系统的寻呼信道以及HRPD系统的控制信道进行监测，与两个系统的信令交互流程正确。d）将被测AT移动到仅有cdma2000覆盖的区域，验证被测AT在脱离HRPD系统后进行重新捕获HRPD系统的尝试：将被测AT重新移回cdma2000和HRPD共同覆盖的区域，验证被测AT能够继续进行正常的hybrid模式空闲操作。e）将被测AT移动到仅有HRPD覆盖的区域，验证被测AT在脱离cdma2000系统后进行重新捕获cdma2000系统的尝试：将被测AT重新移回cdma2000和HRPD共同覆盖的区域，验证被测AT能够成功捕获并接入cdma2000系统以及相应的HRPD系统，进行正常的hybrid模式空闲操作。5.4.3预期结果
被测双模AT应能够正确完成上述测试过程。5.5优选控制信道周期（PCCC）的协商5.5.1定义
本测试项目验证被测AT能够成功完成与系统的PCCC协商，且被测AT能够在会话协商阶段向系统上报PCCC相关参数。
TiiKAoNiKAca
5.5.2测试方法
a）确认被测AT没有HRPD会话。
b）将被测AT置于HRPD覆盖区（接收功率大于一75dBm）并开机。C）验证被测AT捕获并接入HRPD系统，且处于空闲状态。YD/T3044-2016
d）通过监测软件验证被测AT成功进行了PCCC协商并开始时隙化模式空闲操作，对HRPD系统的控制信道进行监测。
e）通过监测软件验证被测AT在休眠状态时能够接收系统的寻呼消息（PageMessage）。f）确保AT在HRPD上打开一个连接。g）当HRPD连接打开时，在cdma2000系统上发送一条寻呼消息（PageMessage）。h）验证AT接收到消息并在cdma2000系统上响应状态。i）允许HRPD和cdma2000连接处于空闲。j）在cdma2000系统上给移动台发送一条寻呼消息（PageMessage）。k）验证AT接收到消息并在cdma2000系统上响应。1）允许cdma2000连接成为空闲状态。m）重复步骤a）～1）20次。
n）对于AT和AN支持的所有HRPD版本，重复以上所有步骤。5.5.3预期结果
被测AT应正确协商并使用合适的控制信道的PCCC6数据连接模式下的基本功能测试6.1AT发起的连接建立时间
6.1.1定义
本项目验证AT发起的连接建立时间。本测试适用于AN支持的所有HRPD版本。6.1.2测试方法
a）AT在HRPD覆盖区开机，接收功率大于一75dBm。b）验证AT和HRPD网络建立会话。c）使AT和AN建立一个连接。
d）记录连接请求消息（ConnectionRequestMessage）和业务信道完成消息（TrafficChannelCompleteMessage）传输的时间差。该值为连接建立时间。e）使AT进入休眠态。
f）重复步骤c）～e）100次。
g）验证90%时间内小于1s。
h）对AT和AN支持的所有版本重复该测试。i）验证AT和AN最低应满足步骤g）的要求。6.1.3预期结果
AT发起的连接建立时间应满足步骤g）的要求。6.2子网改变时的HRPD会话配置及管理6.2.1定义
YD/T3044-2016
本项目验证与子网改变相关的会话配置及管理。当AT移至一个新的子网且该子网能够从AT原来所寓的子网获取AT以前的会话配置，则无需进行新的会话协商。如果AN支持上述功能，则可以利用已切商过的会话参数。
6.2.2测试方法
a）AT在HRPD覆盖区开机，接收功率大于一75dBm。b）验证AT已捕获HRPD系统并进入空闲状态，验证AT向AN发起UATI请求并成功获得AN指配的UATI
c）在UATI指配完毕后，通过监测软件验证AT在打开新的HRPD连接时利用配置请求/完成消息（ConfigurationRequest/ConfigurationResponsemessage）发起会话协商d）在HRPD会话成功打开后，将AT移至一个接受PriorSeesion属性的子网。e）通过监测软件验证在此子网内，AT发送配置请求消息（ConfigRequestMessage），其中包含当前的会话信息，AN应返回配置响应消息（ConfigResponseMessage），验证AT在收到此消息后没有发起新的会话协商。
f）对于支持HRPDA、B版本的AT和AN，重复步骤a）～e)。6.2.3预期结果
如果系统支持，当AT移至一个新的子网区域时，AN应该能够重新恢复先前的会话。6.3HRPD数据呼叫的起呼和被叫
6.3.1数据呼叫起呼
6.3.1.1定义
本项目验证AT能够在PPPNull状态和PPP休眠状态下成功发起HRPD分组数据呼叫。6.3.1.2测试方法
a）AT在HRPD覆盖区开机，接收功率大于一75dBm。b）验证AT捕获HRPD系统并处于空闲模式。c）令AT在HRPD系统下发起数据呼叫。d）验证AT成功获得IP地址，建立起PPP的连接Session。利用FTP或Ping业务验证数据传输正常。e）令AT进入PPP休眠状态，在此状态下AT发起FTP或Ping业务。f）验证AT从休眠状态进入连接状态，且数据双向传输正常。g）对于AT和AN支持的所有HRPD版本，重复步骤a）~e）。6.3.1.3预期结果
AT应该能够在PPPNull状态和PPP休眠状态下成功建立分组数据呼叫。6.3.2数据呼叫被叫
6.3.2.1定义
本项目验证AT能够在PPP休眠状态下成功接收HRPD寻呼消息（PageMessage），并建立HRPD数据呼叫。
6.3.2.2测试方法
a）AT在HRPD覆盖区开机，接收功率大于一75dBm。b）验证AT捕获HRPD系统并处于空闲模式。8
c）令AT在HRPD系统下发起数据呼叫。YD/T3044-2016
d）验证AT成功获得IP地址，建立起PPP的连接Session。利用FTP或Ping业务验证数据传输正常。e）令AT进入PPP休眠状态，从远端主机向被测AT的IP地址发起Ping操作。f）验证被测AT进入连接状态，Ping操作成功。g）对于AT和AN支持的所有HRPD版本，重复步骤a）～e）。6.3.2.3预期结果
AT能够对寻呼消息（PageMessage）做出正确响应，并在PPP休眠状态下成功建立数据连接。6.4简单IP的建立和释放
6.4.1定义
本项目验证简单IP功能的正确实现，验证AT能够成功建立和终止PPP会话。6.4.2测试方法
a）等待VMN（VoiceMailNotification）。b）放置AT于HRPD覆盖区。
c）配置PDSN开启鉴权，使用CHAP或PAP。d）为AT配置ISP鉴权所需要的正确的用户名和密码。e）使AT与AN之间建立一个会话。f会话配置完成后，使AT与AN之间建立一个连接g）验证AT可以成功地建立PPP会话和连接。h）为AT配置不正确的用户名和/或密码。i）重复步骤d）～e)。
j）验证PDSN响应AT提议的CHAP质询响应（CHAPchallengeresponse）失败。6.4.3预期结果
AT应遵守步骤g）。
AN应遵守步骤g）和j)。
6.5登记寿命处理
6.5.1定义
本项目验证AT能够接受登记寿命小于请求值的移动IP登记回复。考虑到实际网络中的实施困难，本项为可选项。
6.5.2测试方法
a）AT发起数据呼叫并成功建立数据连接b）在PPP会话建立后，验证PDSN/FA向AT发送代理声明消息（AgentAdvertisementMessage）。c）通过监测软件验证AT发送合法的移动IPRRQ，其登记寿命小于或等于代理声明消息（AgentAdvertisementMessage）中的值。d）通过监测软件验证PDSN/FA向AT发送移动IPRRP，其编码字段设置为\O”（登记接受）。同时，PDSN/FA应更新AT的捆绑信息。
e）验证在登记寿命过期前AT尝试重新登记。f）验证AT的移动IPRRQ利用合法且未使用过的验证值。9
