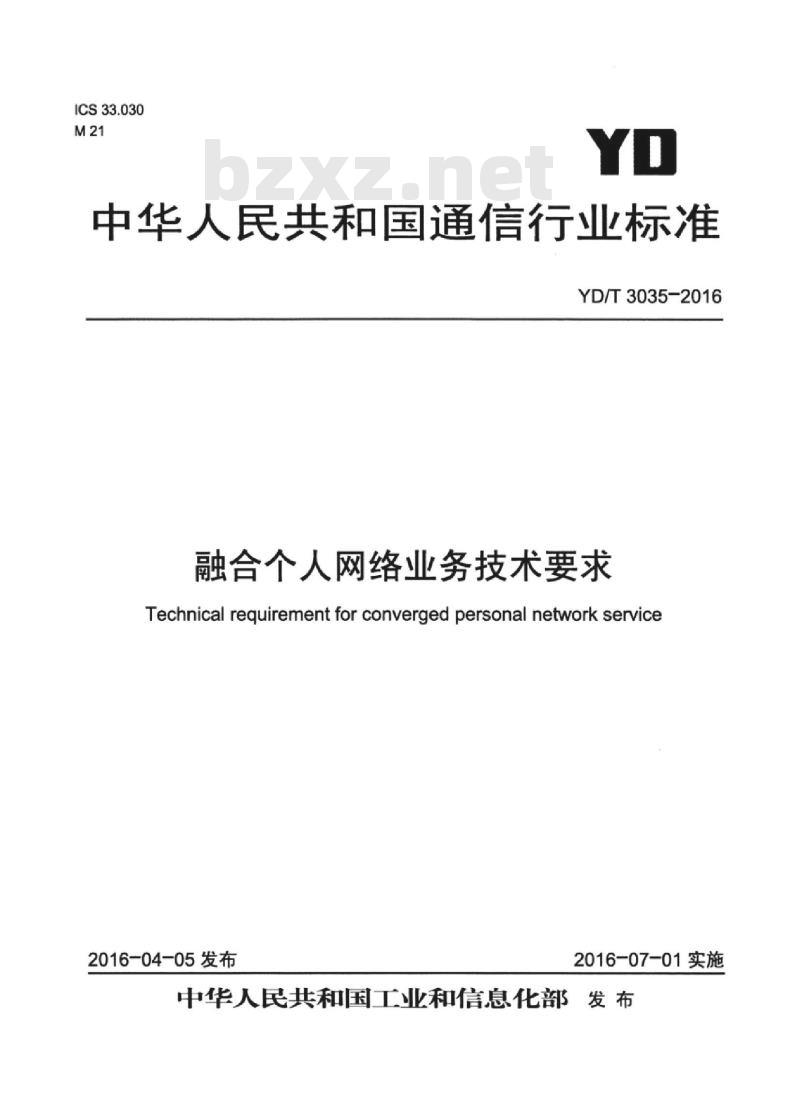

【YD通讯标准】 融合个人网络业务技术要求

ICS33.030
中华人民共和国通信行业标
YD/T3035-2016
融合个人网络业务技术要求
Technical requirementforconverged personal network service2016-04-05发布
2016-07-01实施
中华人民共和国工业和信息化部发布前
范围·
2规范性引用文件·
3缩略语
融合个人网络业务需求
融合个人网络业务总体架构
融合个人网络业务架构·
功能实体
融合个人网络业务接口
6信令流程
CPNS实体发现
个人网管理
业务组管理
业务的发布与发现·
基于区域的业务
设备能力·
使用信息管理·
非CPNS设备代理·
7个人网信息表和业务组信息表
7.1个人网信息表·
7.2业务组信息表
CPNS消息·
公共消息参数
CPNS实体发现·
个人网管理
业务组管理
业务的发现与发布·
设备能力
使用信息管理
YD/T3035-2016
YD/T3035-2016

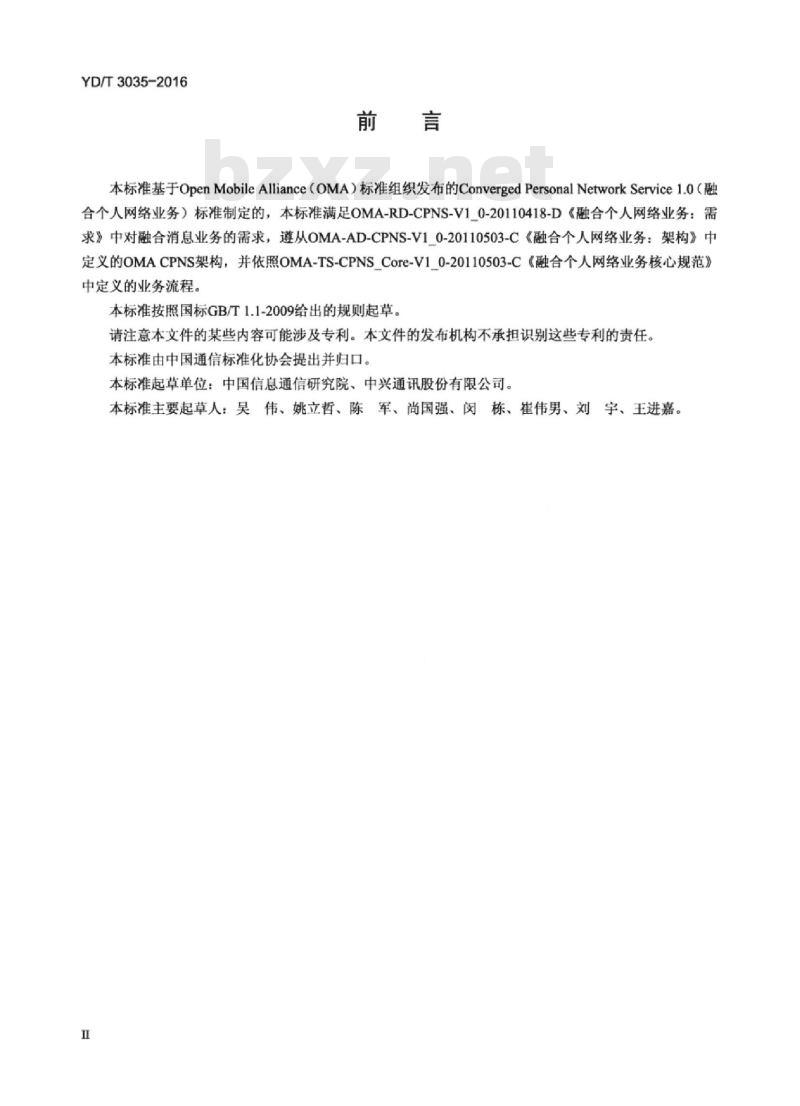

本标准基于OpenMobileAlliance（OMA）标准组织发布的ConvergedPersonalNetworkService1.o（融合个人网络业务）标准制定的，本标准满足OMA-RD-CPNS-V10-20110418-D《融合个人网络业务：需求》中对融合消息业务的需求，遵从OMA-AD-CPNS-V1_0-20110503-C《融合个人网络业务：架构》中定义的OMACPNS架构，并依照OMA-TS-CPNSCore-V10-20110503-C《融合个人网络业务核心规范》中定义的业务流程。
本标准按照国标GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国信息通信研究院、中兴通讯股份有限公司。本标准主要起草人：吴伟、姚立哲、陈军、尚国强、闵栋、崔伟男、刘宇、王进嘉。H
HiiKANiKAca

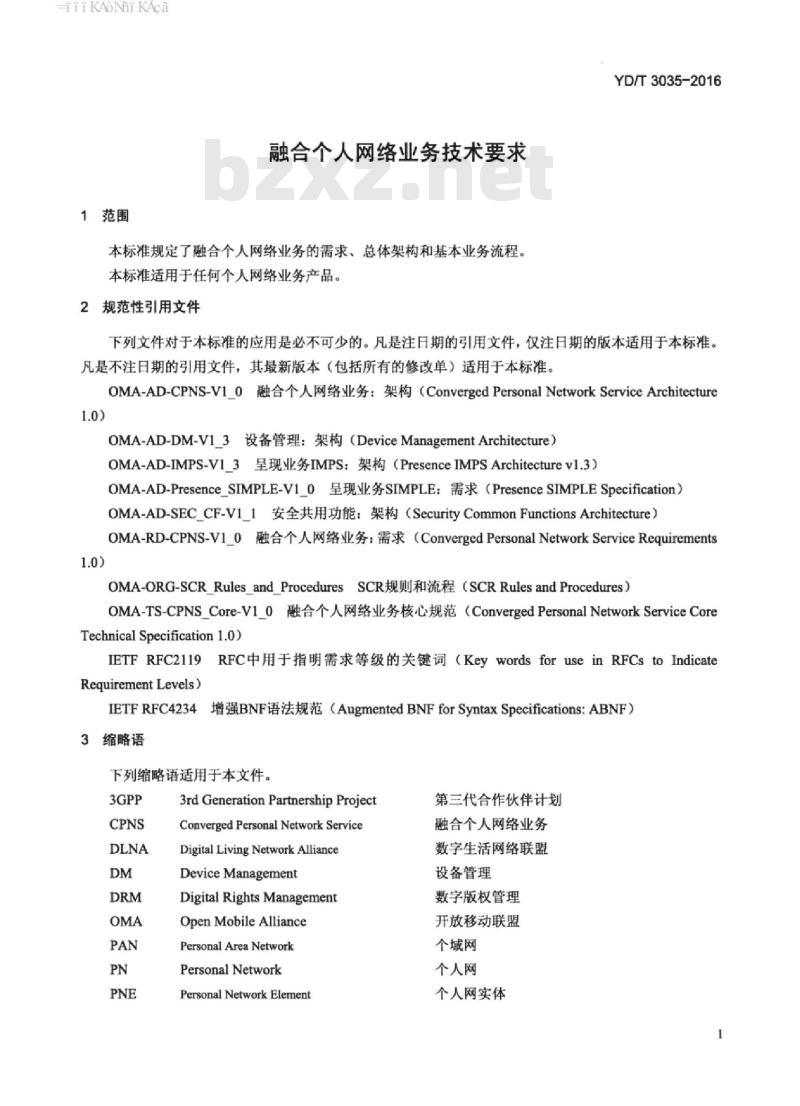

1范围
融合个人网络业务技术要求
本标准规定了融合个人网络业务的需求、总体架构和基本业务流程。本标准适用于任何个人网络业务产品。2规范性引用文件
YD/T3035-2016
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。OMA-AD-CPNS-V1_0融合个人网络业务：架构（ConvergedPersonalNetworkServiceArchitecture1.0)
OMA-AD-DM-V13设备管理：架构（DeviceManagementArchitecture）OMA-AD-IMPS-V13呈现业务IMPS：架构（PresenceIMPSArchitecturev1.3）OMA-AD-Presence SIMPLE-V1_0呈现业务SIMPLE：需求（PresenceSIMPLESpecification）OMA-AD-SEC_CF-V1_1安全共用功能：架构（SecurityCommonFunctionsArchitecture）OMA-RD-CPNS-V1_0融合个人网络业务：需求（ConvergedPersonalNetworkServiceRequirements1.0）
OMA-ORG-SCRRulesandProceduresSCR规则和流程（SCRRulesandProcedures）OMA-TS-CPNSCore-V1O融合个人网络业务核心规范（ConvergedPersonalNetworkServiceCoreTechnical Specification 1.0)IETFRFC2119RFC中用于指明需求等级的关键词（KeywordsforuseinRFCstoIndicateRequirementLevels)
IETFRFC4234增强BNF语法规范（AugmentedBNFforSyntaxSpecifications:ABNF）3缩略语
下列缩略语适用于本文件。
3rd GenerationPartnershipProjectConverged Personal Network ServiceDigital Living Network AllianceDevice Management
Digital Rights Management
Open Mobile Alliance
Personal Area Network
Personal Network
Personal Network Element
第三代合作伙伴计划
融合个人网络业务
数字生活网络联盟
设备管理
数字版权管理
开放移动联盟
个域网
个人网
个人网实体
HiiKAoNiKAca
YD/T3035-2016
Personal Network Gateway
RequestFor Comments
Service Group
UniformResourceIdentifier下载标准就来标准下载网
Uniform Resource Locator
Universal Plug and Play
XML Document Management
eXtensible Markup Language

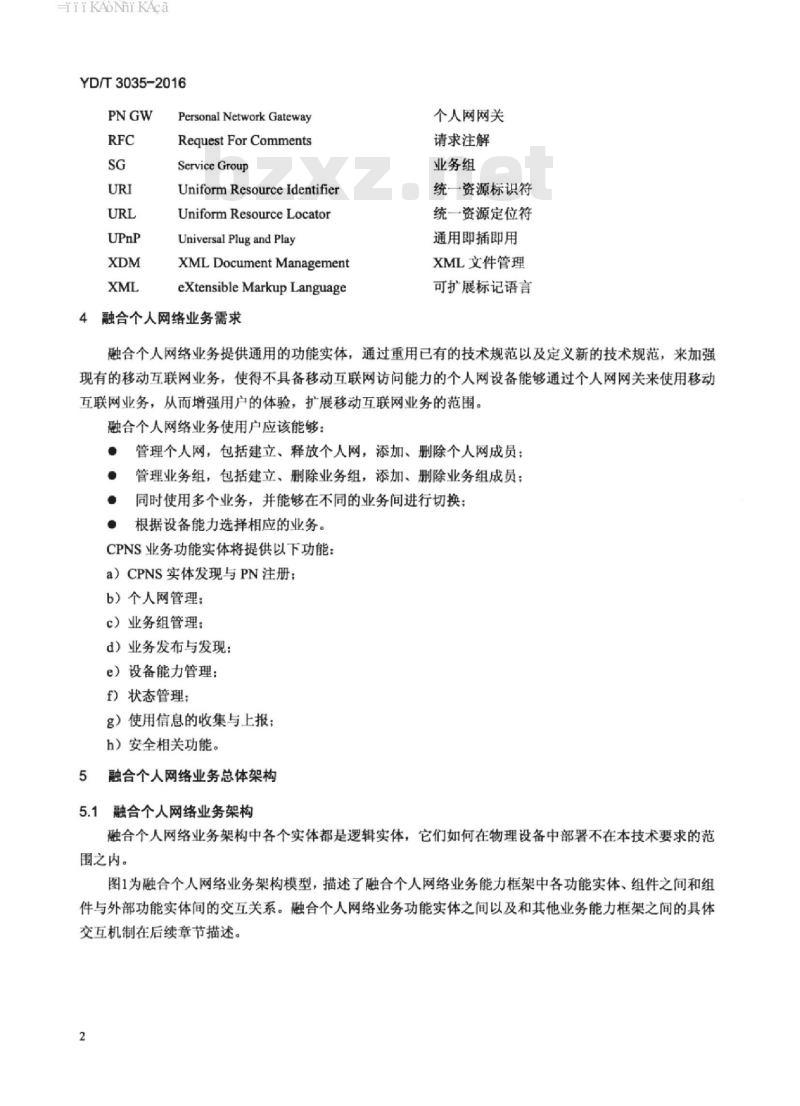

4融合个人网络业务需求
个人网网关
请求注解
业务组
统一资源标识符
统一资源定位符
通用即插即用
XML文件管理
可扩展标记语言
融合个人网络业务提供通用的功能实体，通过重用已有的技术规范以及定义新的技术规范，来加强现有的移动互联网业务，使得不具备移动互联网访问能力的个人网设备能够通过个人网网关来使用移动互联网业务，从而增强用户的体验，扩展移动互联网业务的范围。融合个人网络业务使用户应该能够：●管理个人网，包括建立、释放个人网，添加、删除个人网成员：管理业务组，包括建立、删除业务组，添加、删除业务组成员；●同时使用多个业务，并能够在不同的业务间进行切换：·根据设备能力选择相应的业务。CPNS业务功能实体将提供以下功能：a）CPNS实体发现与PN注册；
b）个人网管理：
c）业务组管理：
d）业务发布与发现：
e）设备能力管理：
f）状态管理；
g）使用信息的收集与上报
h）安全相关功能。
融合个人网络业务总体架构
5.1融合个人网络业务架构
融合个人网络业务架构中各个实体都是逻辑实体，它们如何在物理设备中部署不在本技术要求的范围之内。
图1为融合个人网络业务架构模型，描述了融合个人网络业务能力框架中各功能实体、组件之间和组件与外部功能实体间的交互关系。融合个人网络业务功能实体之间以及和其他业务能力框架之间的具体交互机制在后续章节描述。
HiiKAoNiKAca
5.2功能实体
应用/内容
CPNS-5
CPNS-8
CPNS-1
CPNS-6
非CPNS设备（例
如：UPnP，蓝牙）
CPNS-9
CPNS-3
本规范中定义的组件
非本规范中定义的组件
接口名称
本规范中定义的接口
非本规范中定义的接口
CPNS-2
CPNS-7
图1融合个人网络架构模型
应用/内容服务
CPNS-4
CPNS服务器
CPNS服务器
YD/T3035-2016
PNE作为一个逻辑实体与PNGW一起构成个人网，并使用和/或对外提供业务，PNE不能直接与CPNS服务器进行交互，需要通过PNGW来进行中转。PNE支持以下功能：
CPNS实体发现与PN注册：
个人网管理：
业务组管理；
业务发布与发现：
设备能力管理；
状态管理：
使用信息的收集与上报；
安全相关功能。
5.2.2PNGW
PNGW作为一个逻辑实体与PNE一起构成个人网，并作为PNE和CPNS服务器之间的中间实体实现个人网中各个实体与CPNS服务器之间的交互。3
TiiKAoNiKAca
YD/T3035-2016
PNGW支持以下功能：
CPNS实体发现与PN注册：
个人网管理：
业务组管理：
设备能力管理：
状态管理：
使用信息的收集与上报：
安全相关功能。
CPNS服务器
CPNS服务器对个人网以及组成个人网的实体进行管理，并向PNE提供业务。CPNS服务器支持以下功能：
CPNS实体发现与PN注册：
个人网管理；
业务组管理：
业务发布与发现：
设备能力管理；
状态管理：
使用信息的收集与上报；
安全相关功能。
5.3融合个人网络业务接口
CPNS-1
PNGW提供该接口来实现以下功能：CPNS实体发现与PN注册：
个人网管理：
业务组管理：
业务发布与发现：
设备能力管理；
状态管理；
使用信息的收集与上报：
安全相关功能。
CPNS-2
CPNS服务器提供该接口来实现以下功能：·
CPNS实体发现与PN注册：
个人网管理：
业务组管理：
业务发布与发现；
设备能力管理；
TiiKAoNiKAca
状态管理：
使用信息的收集与上报：
·安全相关功能。
5.3.3CPNS-3
PNGW提供该接口来实现以下功能：业务组管理
安全相关功能
CPNS-4
CPNS服务器提供该接口来实现以下功能：业务发布与发现：
设备能力管理；
使用信息的收集与上报。
CPNS-5
PNE提供该接口来实现以下功能：个人网管理；
业务组管理：
业务发布与发现：
设备能力管理；
状态管理；
使用信息的收集与上报。
CPNS-6
PNE提供该接口来实现以下功能：CPNS实体发现与PN注册；
个人网管理：
业务组管理：
业务发布与发现：
设备能力管理；
状态管理；
使用信息的收集与上报；
安全相关功能。
CPNS-7
PNGW提供该接口来实现以下功能：·
CPNS实体发现与PN注册：
个人网管理；
业务组管理；
业务发布与发现：
设备能力管理；
YD/T3035-2016
HiiKAoNiKAca
YD/T3035-2016
·状态管理；
·使用信息的收集与上报；
·安全相关功能。
5.3.8CPNS-8
PNE提供该接口来实现以下功能：·CPNS实体发现与PN注册。
5.3.9CPNS-9
PNGW提供该接口来实现以下功能：·非CPNS设备的代理。
5.4安全
本标准中涉及的安全问题通过底层协议中的安全机制来加以保护，包括认证、鉴权、数据完整性和数据机密性等。
6信令流程
本节对融合个人网络业务中的核心功能以及实现这些功能的处理流程进行描述，包括CPNS实体发现、个人网管理、业务组管理、业务/内容的发布与发现、基于区域的业务、设备能力管理、状态管理和使用信息的收集与上报。
6.1CPNS实体发现
6.1.1CPNS实体的模式
本标准中CPNS设备支持三种模式：PNE，表示该设备中当前只有PNE的逻辑功能实体处于激活状态：PNGW，表示该设备中当前只有PNGW的逻辑功能实体处于激活状态●BOTH，表示该设备中当前PNE和PNGW的逻辑功能实体同时处于激活状态。CPNS设备通过实体发现过程来发现其他CPNS设备当前的模式，反之亦然。在PNE或者PNGW发起建立个人网的请求之前，他们需要通过CPNS实体发现过程来确定彼此的模式。6.1.2实体发现
6.1.2.1请求方
当CPNS设备与其他CPNS设备建立物理连接后，CPNS设备需要通过发送EntityDiscoveryRequest消息到对方设备来获取对方设备的当前模式，该消息中包括a）Entitylnfo，请求方CPNS设备的实体信息，包括：1）UserInfo，请求方CPNS设备的用户信息，包括：.UserID:
. UserName.
2）PNEID，如果请求方CPNS设备当前的模式是PNE或者BOTH。3）PNGWID，如果请求方CPNS设备当前的模式是PNGW或者BOTH。4）PNEName，如果请求方CPNS设备当前的模式是PNE或者BOTH5）PNGWName，如果请求方CPNS设备当前的模式是PNGW或者BOTH。6
TiiKAoNiKAca
YD/T3035-2016
6）Mode，请求方设备当前的模式，取值为：“1”（PNE），“2”（PNGW），“3”（BOTH）。7）Zonebasedservicesupport，如果请求方CPNS设备当前模式为PNGW并且支持基于区域的业务，则该属性取值为\TRUE”。
生成该消息后，请求方CPNS设备发送该消息至对方设备。6.1.2.2被请求方
当收到请求方发来的EntityDisocveryRequest消息后，被请求方CPNS设备向请求方返回EntityDiscoveryResponse消息，其中包括：a）EntityInfo，被请求方CPNS设备的实体信息，包括：1）UserInfo，被请求方CPNS设备的用户信息，包括：·UserID:
·UserName。
2）PNEID，如果被请求方CPNS设备当前的模式是PNE或者BOTH。3）PNGWID，如果被请求方CPNS设备当前的模式是PNGW或者BOTH。4）PNEName：如果被请求方CPNS设备当前的模式是PNE或者BOTH。5）PNGWName，如果被请求方CPNS设备当前的模式是PNGW或者BOTH。6）Mode，被请求方设备当前的模式，取值为：“1”（PNE），“2”（PNGW），“3”（BOTH）。7）Zonebasedservicesupport，如果请求方CPNS设备当前模式为PN。GW并且支持基于区域的业务，则该属性取值为TRUE\
6.2个人网管理
通过建立个人网、释放个人网、PNE加入个人网以及PNE离开个人网来实现对个人网的管理。6.2.1个人网的建立
个人网的建立可以由PNE发起也可以由PNGW发起。6.2.1.1PNE
6.2.1.1.1发起方PNE的处理流程发起方PNE生成PNSetupRequest消息，包括：a）OriginEntityID，发起方CPNS实体的标识，此处为发起方PNE的PNEIDb）PNSetupType，说明建立PN的类型，有两种：1）该PN仅由PNE和PNGW构成：
2）发起方实体可以邀请其他PNE一起建立PN。c）InvitedPNEID，被邀请的PNE的标识，如果有的话。d）PNEInfo，包括：
1）PNEID，发起方PNE的PNEID：2）PNEName，发起方PNE的名称：3）Description，PNE的描述信息。生成该消息后，发起方PNE将该消息发送至PNGW当收到来自PNGW的PNSetupResponse消息后，如果Result参数返回值为\1”，PNE从PNSetupResponse中获取PN信息并存储至PN信息表中。7
YD/T3035-2016
6.2.1.1.2被邀请方PNE的处理流程当收到来自PNGW的PNSetupRequest消息后，PNE生成PNSetupResponse消息，包括：a）设置Result属性为：
1）成功；
2）失败。
如果Result属性设置为2，则直接跳过剩余步骤。b）设置PNInfo，包括：
1）PNID，该PNE同意加入的PN的标识。c）设置PNEInfo，包括：
1）PNEID，该PNE的标识：
2）PNEName，该PNE的名称：
3）Mode，取值为“1”（PNE）或者“3”（BOTH）：4）Description，该PNE的描述信息，如果有的话。并将该消息发送至PNGW。
当收到来自PNGW的PNEstablishmentNotify消息后，PNE从该消息中获取PN信息并存储至PN信息表中。
6.2.1.2PNGW
6.2.1.2.1发起方为PNE
当收到来自PNE的PNSetupRequest消息后，PNGW：a）根据PNSetupType的取值来确定建立PN的类型。b）生成PN的相关信息。
如果有被邀请的PNE，PNGW生成PNSetupRequest消息，包括：a）OriginEntityID，发起方CPNS实体的标识，此处为发起方PNE的PNEID。b）InvitedPNEID，被邀请的PNE的标识。c）PNInfo，包括：
1）PNID，PN的标识：
2）Description，PN的描述信息，如果有的话。d）PNGWInfo，包括：
1）PNGWID，PNGW的标识。
e）PNGWName，PNGW的名称。
并发送该消息至被邀请的PNE。
当收到来自被邀请的PNE的PNSetupResponse消息后，PNGW根据Result参数的值确定被邀请的PNE是否加入PN，并生成PNSetupRequest消息，包括：a）OriginEntityID，发起方CPNS实体的标识，此处为发起方PNE的PNEID。b）PNInfo，包括：
1）PNID，PN的标识
2）Description，PN的描述消息，如果有的话。8
c）PNGWInfo，包括：
3）PNGWID，PNGW的标识：
4）PNGWName，PNGW的名称。
d）PNEInfo，该PN中所有PNE的信息，包括：5）PNEID，该PNE的标识：
6）PNEName，该PNE的名称：
7）Mode，取值为“1”（PNE）或者“3”（BOTH）：8）Description，该PNE的描述信息，如果有的话。并将该消息发送至CPNS服务器。YD/T3035-2016
当收到来自CPNS服务器的PNSetupResponse消息后，PNGW将PN的信息存储至本地的PN信息表中，并生成PNEstablishmentNotification消息其中包括建立的个人网的相关信息，并发送该消息至个人网中每个被邀请的PNE。
6.2.1.2.2发起方为PNGW
PNGW生成PNSetupRequest，并将该消息发送至被邀请的PNE，当收到来自被邀请的PNE返回的PNSetupResponse消息后，PNGW根据Result参数的值确定被邀请的PNE是否加入PN，并生成PNSetupRequest消息，包括：
a）OriginEntityID，发起方CPNS实体的标识，此处为发起方PNE的PNEID。b）PNInfo，包括：
1）PNID，PN的标识：
2）Description，PN的描述消息，如果有的话。c）PNGWInfo，包括：
3）PNGWID，PNGW的标识：
4）PNGWName，PNGW的名称。
d）PNEInfo，该PN中所有PNE的信息，包括：5）PNEID，该PNE的标识：
6）PNEName，该PNE的名称：
7）Mode，取值为“1”（PNE）或者“3”（BOTH）：8）Description，该PNE的描述信息，如果有的话。并将该消息发送至CPNS服务器。当收到来自CPNS服务器的PNSetupResponse消息后，PNGW将PN的信息存储至本地的PN信息表中，并生成PNEstablishmentNotification消息其中包括建立的个人网的相关信息，并发送该消息至个人网中每个被邀请的PNE。
6.2.1.3CPNS服务器
当收到来自PNGW的PNSetupRequest消息后，CPNS服务器生成PNSetupResponse消息，包括：a）Result，取值为“1”（成功）或者“2”（失败）；b）PN的相关信息。
并将该消息发送至PNGW
