GB 38032-2020.Electric buses safety requirements.

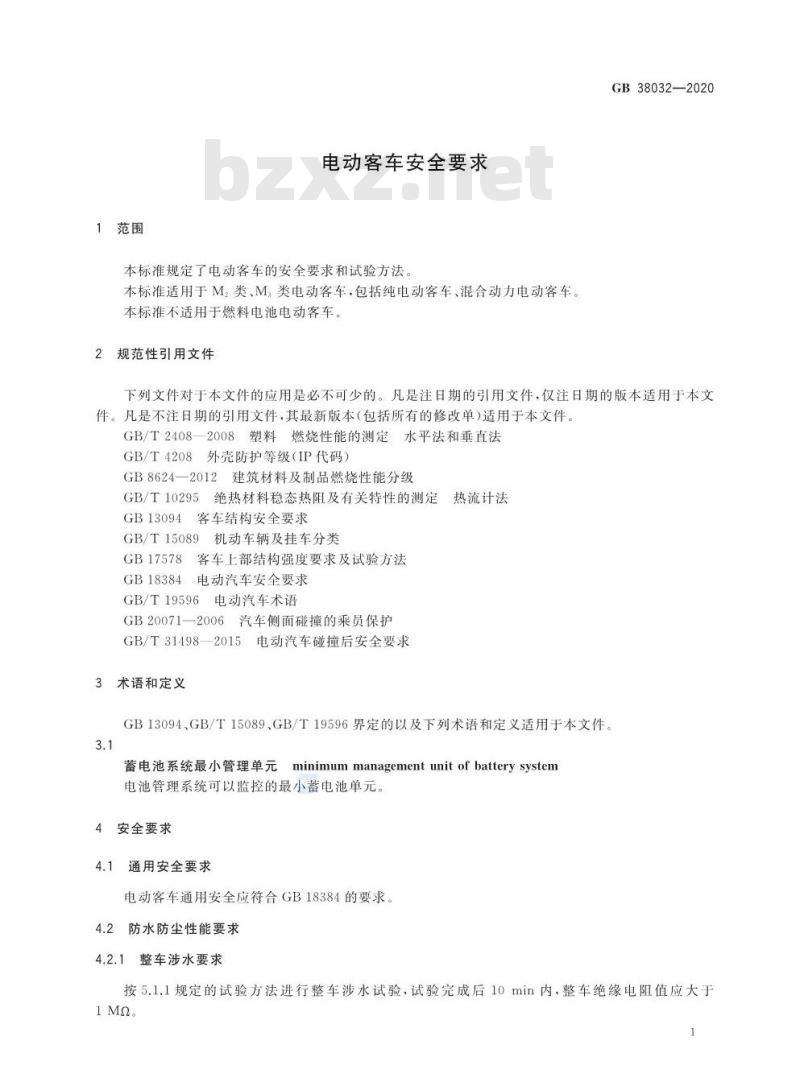

1范围
GB 38032规定了电动客车的安全要求和试验方法。
GB 38032适用于M2类、M3类电动客车,包括纯电动客车、混合动力电动客车。
GB 38032不适用于燃料电池电动客车。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 2408-2008塑料燃烧性 能的测定水 平法和垂直法
GB/T 4208外壳防 护等级(IP代码)
GB 8624-2012建筑材料及制品燃烧性能分级
GB/T 10295绝热材料稳 态热阻及有关特性的测定热 流计法
GB 13094客车结构安全要求
GB/T 15089机动车辆及挂车分类
GB 17578客车上部结构强度要求及试验方法.
GB 18384电动汽车安 全要求
GB/T 19596电 动汽车术语
GB 20071-2006汽车侧面碰撞的乘员保护
GB/T 31498-2015电 动汽车碰撞后安全要求
3术语和定义
GB 13094、GB/T 15089、GB/T 19596界定的以及下列术语和定义适用于本文件。
3.1
蓄电池系统最小管理单元 minimum management unit of battery system
电池管理系统可以监控的最小蓄电池单元。
4安全要求
4.1通用安全要求
电动客车通用安全应符合GB 18384的要求。
4.2防水防尘性能要 求
4.2.1整车涉水要 求
按5.1.1规定的试验方法进行整车涉水试验,试验完成后10 min内,整车绝缘电阻值应大于1 MΩ。
4.2.2B级电压部件防护等级要求
按5.1.2规定的试验方法进行防护等级试验,整车绝缘电阻值应大于1 MΩ,以下部件的防护等级应不低于IP67 :
a)最低点位于客舱地板以下且距地面500mm以下的B级电压电气设备和与B级电压部件相连的连接器;
b) 安装在车顶且无防护装置的B级电压电气设备(受电装置除外)。

标准内容标准内容

部分标准内容:

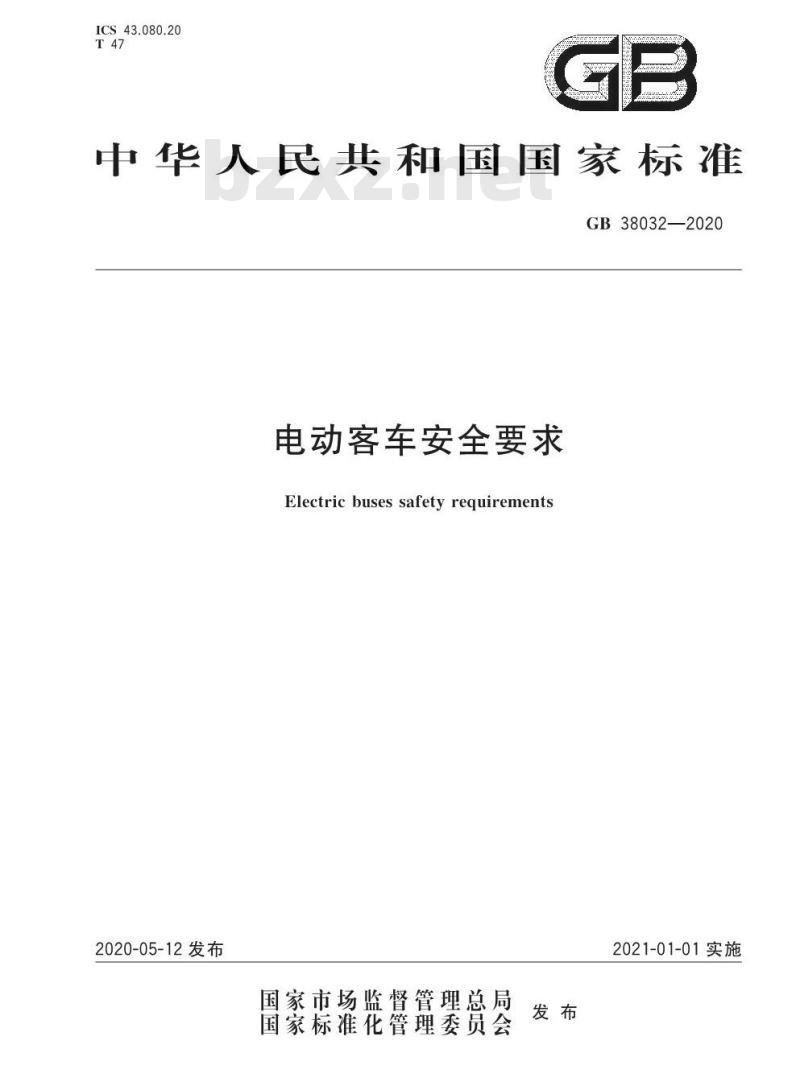

ICS43.080.20
中华人民共和国国家标准
GB38032—2020
电动客车安全要求
Electric buses safety requirements2020-05-12发布
国家市场监督管理总局
国家标准化管理委员会
2021-01-01实施

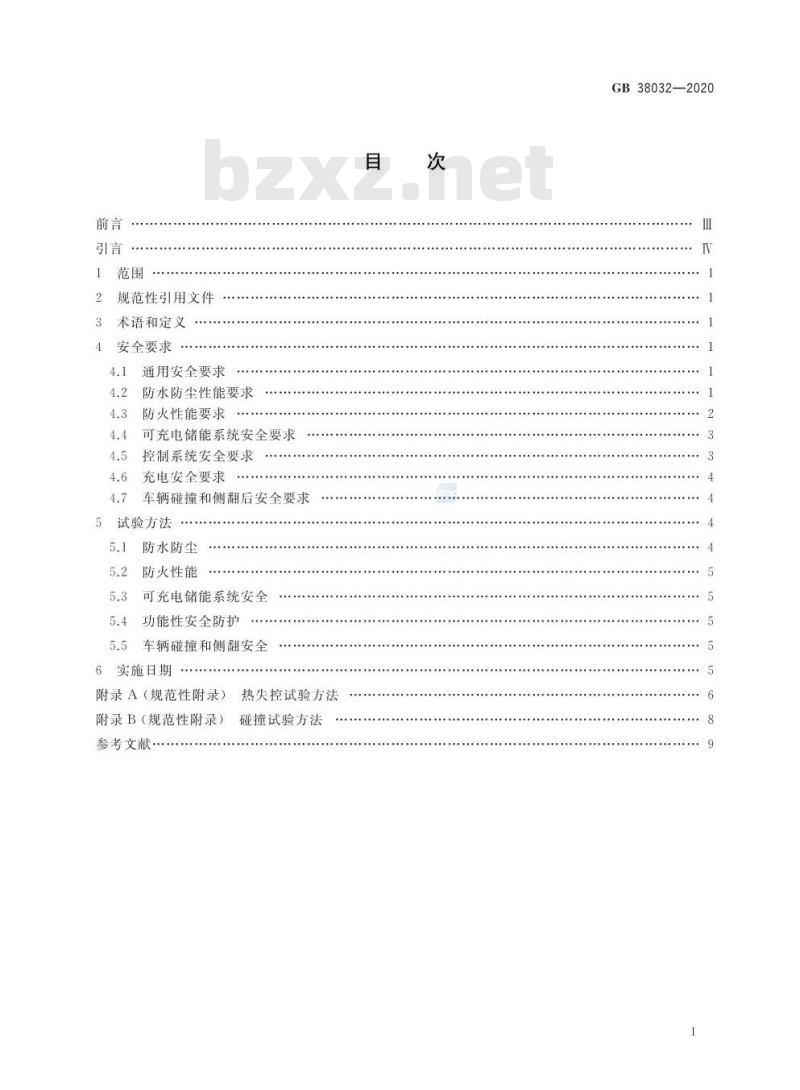

规范性引用文件
术语和定义
安全要求
通用安全要求
防水防尘性能要求
防火性能要求
可充电储能系统安全要求
控制系统安全要求
充电安全要求
车辆碰撞和侧翻后安全要求
试验方法
防水防尘
防火性能
可充电储能系统安全
功能性安全防护
车辆碰撞和侧翻安全
6实施日期
附录A(规范性附录)
附录B(规范性附录)
参考文献
热失控试验方法
碰撞试验方法
GB38032—2020

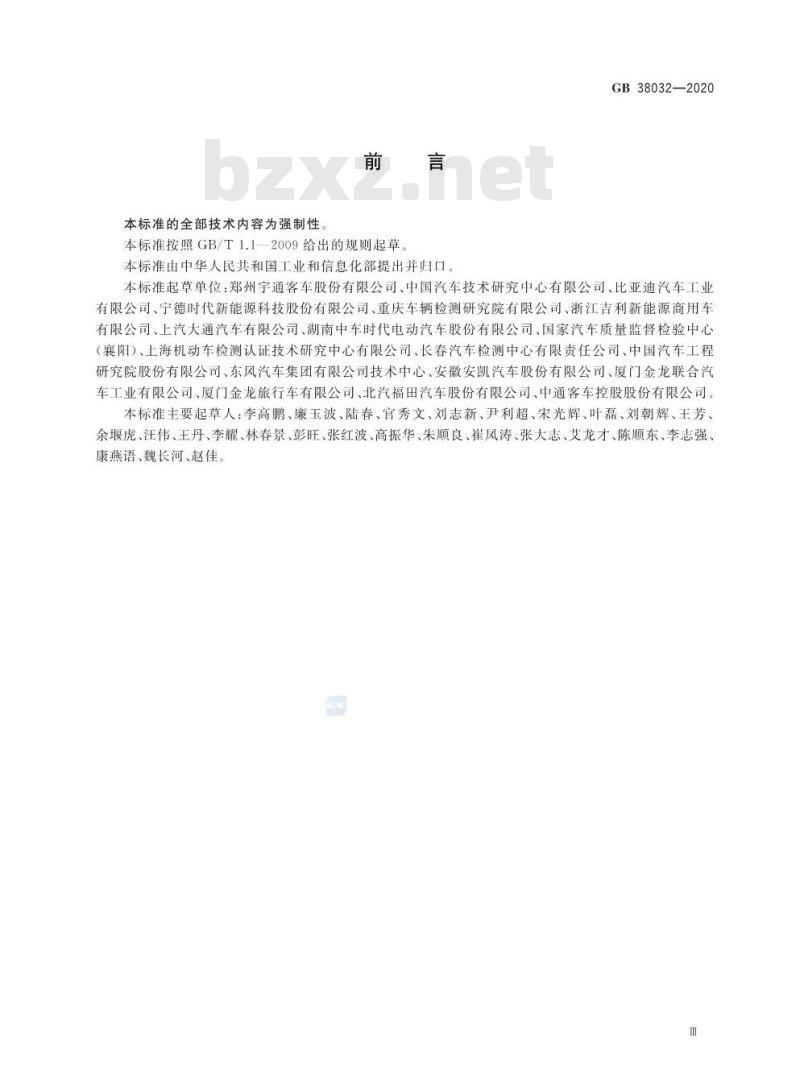

本标准的全部技术内容为强制性前言
本标准按照GB/T1.1—2009给出的规则起草本标准由中华人民共和国工业和信息化部提出并归口GB38032—2020
本标准起草单位:郑州宇通客车股份有限公司、中国汽车技术研究中心有限公司、比亚迪汽车工业有限公司、宁德时代新能源科技股份有限公司、重庆车辆检测研究院有限公司、浙江吉利新能源商用车有限公司、上汽大通汽车有限公司、湖南中车时代电动汽车股份有限公司、国家汽车质量监督检验中心(襄阳)、上海机动车检测认证技术研究中心有限公司、长春汽车检测中心有限责任公司、中国汽车工程研究院股份有限公司东风汽车集团有限公司技术中心、安徽安凯汽车股份有限公司、厦门金龙联合汽车工业有限公司、厦门金龙旅行车有限公司、北汽福田汽车股份有限公司、中通客车控股股份有限公司。本标准主要起草人:李高鹏、廉玉波、陆春、官秀文、刘志新、尹利超、宋光辉、叶磊、刘朝辉、王芳、余堰虎、汪伟、王丹、李耀、林春景、彭旺、张红波、高振华、朱顺良、崔凤涛、张大志、艾龙才、陈顺东、李志强、康燕语、魏长河、赵佳
GB38032—2020

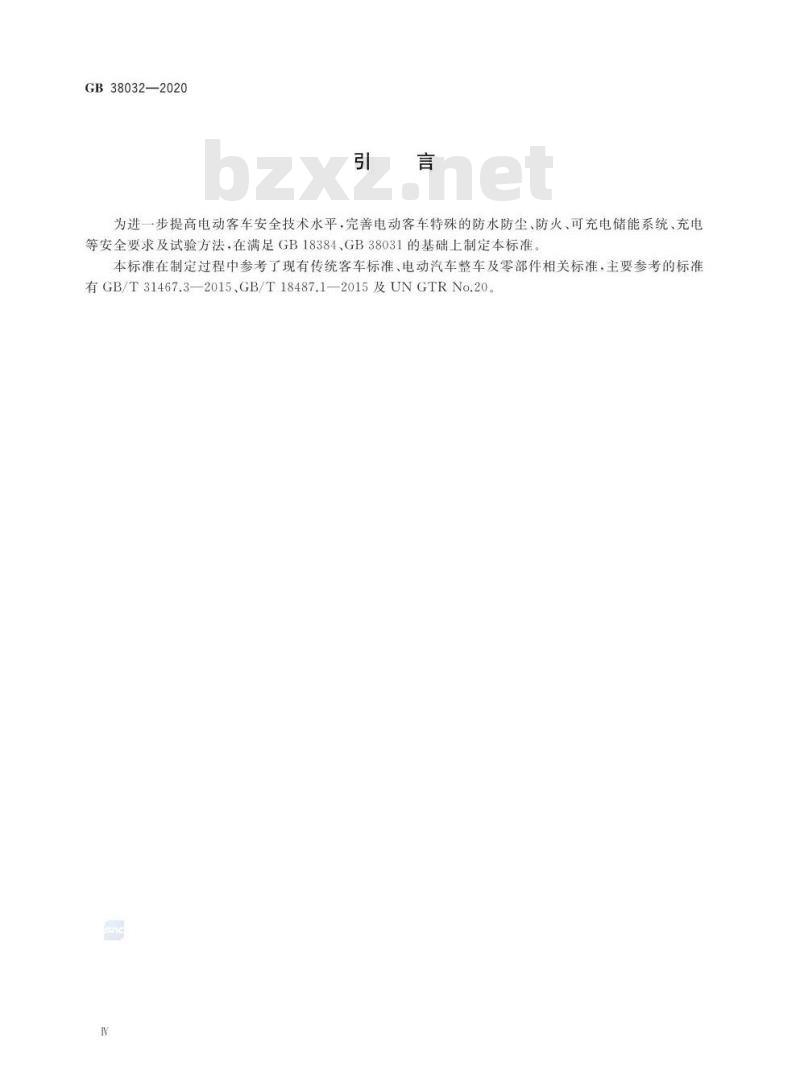

为进一步提高电动客车安全技术水平,完善电动客车特殊的防水防尘、防火、可充电储能系统、充电等安全要求及试验方法,在满足GB18384、GB38031的基础上制定本标准本标准在制定过程中参考了现有传统客车标准、电动汽车整车及零部件相关标准,主要参考的标准有GB/T31467.3—2015.GB/T18487.1—2015及UNGTRNo.20I
1范围
电动客车安全要求
本标准规定了电动客车的安全要求和试验方法本标准适用于M类、M,类电动客车,包括纯电动客车、混合动力电动客车。本标准不适用于燃料电池电动客车。规范性引用文件
GB38032—2020
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T2408—2008塑料燃烧性能的测定水平法和垂直法
GB/T4208外壳防护等级(IP代码)GB8624一2012建筑材料及制品燃烧性能分级GB/T10295绝热材料稳态热阻及有关特性的测定热流计法GB13094客车结构安全要求
GB/T15089机动车辆及挂车分类
GB17578客车上部结构强度要求及试验方法GB18384电动汽车安全要求
GB/T19596电动汽车术语
GB20071—2006汽车侧面碰撞的乘员保护GB/T31498-2015电动汽车碰撞后安全要求术语和定义
GB13094、GB/T15089、GB/T19596界定的以及下列术语和定义适用于本文件。3.1
minimummanagementunit ofbattery system蓄电池系统最小管理单元
电池管理系统可以监控的最小蓄电池单元。4
安全要求
通用安全要求
电动客车通用安全应符合GB18384的要求4.2防水防尘性能要求
4.2.1整车涉水要求
按5.1.1规定的试验方法进行整车涉水试验,试验完成后10min内,整车绝缘电阻值应大于1Ma。
GB38032—2020
4.2.2B级电压部件防护等级要求按5.1.2规定的试验方法进行防护等级试验,整车绝缘电阻值应大于1MQ,以下部件的防护等级应不低于IP67:
最低点位于客舱地板以下且距地面500mm以下的B级电压电气设备和与B级电压部件相连a)
的连接器;
安装在车顶且无防护装置的B级电压电气设备(受电装置除外)。b)
4.2.3整车浸水要求
按5.1.3规定的试验方法进行整车浸水试验,试验完成后2h内车辆应不起火、不爆炸。4.3
防火性能要求
B级电压部件阻燃性能要求
按5.2.1规定的试验方法进行B级电压部件阻燃性能试验,B级电压部件所用绝缘材料阻燃性能应满足表1的规定。
表1B级电压部件所用绝缘材料阻燃性能要求标准要求
部件总成
驱动电机系统
电动压缩机
电暖风
DC/DC变换器
配电箱
充电插座
热收缩双壁管
波纹管
部件名称
线缆绝缘层
PCB电路板
绝缘板
绝缘纸
绝缘薄膜
线缆绝缘层
线缆绝缘层
线缆绝缘层
PCB电路板
线缆绝缘层
线缆绝缘层
热收缩双壁管
(所有尺寸规格)
波纹管
(所有尺寸规格)
注:“二”该零件不需满足此项要求2
水平燃烧满足
垂直燃烧满足wwW.bzxz.Net
GB/T2408—2008规定的HB级GB/T2408—2008规定的V-0级V
4.3.2可充电储能系统(或安装舱体)与客舱间阻燃隔热性能要求GB38032—2020
可充电储能系统(或安装舱体)与客舱之间应使用阻燃隔热材料,按5.2.2规定的试验方法进行可充电储能系统(或安装舱体)与客舱间阻燃隔热性能试验,阻燃隔热材料的燃烧特性应符合GB86242012中规定的A级要求,并且在300℃时导热系数应不大于0.04W/(m·K)。4.4可充电储能系统安全要求
4.4.1蓄电池系统最小管理单元热失控要求蓄电池系统最小管理单元按照5.3.1规定的试验方法进行热失控试验,试验对象应不起火、不爆炸。
4.4.2可充电储能系统内零部件材料阻燃要求除蓄电池单体外,可充电储能系统内其他非金属零部件,按照5.3.2规定的试验方法进行可充电储能系统内零部件材料阻燃试验,应满足以下阻燃要求:a)满足以下任一条件的零部件,其材质需满足水平燃烧HB级和垂直燃烧V-O级的要求:单个零部件质量≥50g;
单个可充电储能系统内相同型号的零件总质量>200g。b)其他非金属零部件材质满足水平燃烧HB75级和垂直燃烧V-2级的要求4.4.3安装舱体隔离要求
可充电储能系统安装舱体应与客舱隔离(引风装置除外),保证乘客不能触及到可充电储能系统若从客舱引风为可充电储能系统调节温度,则引风口应配置烟雾控制装置,可充电储能系统发生安全问题时产生的有害气体应不能从进风口进人客舱。4.4.4断开装置要求
可充电储能系统应安装熔断器和手动维修开关4.4.5泄压透气装置要求
可充电储能系统应设有定向泄压和压力平衡装置,泄压压强应不大于50kPa。4.4.6异常报警要求
可充电储能系统在由于单个电池热失控引起热扩散、进而导致乘员舱发生危险之前5min,应提供一个热事件报警信号。
4.5控制系统安全要求
4.5.1制动信号优先要求
整车控制系统当制动信号和加速信号同时发生时,应只响应制动信号。4.5.2行驶中助力系统控制要求
车辆在行驶过程中,出现需要整车断B级高压电的车辆异常情况时,在车速大于5km/h时应保持转向系统维持助力状态或至少保持转向助力状态30s。GB38032—2020
4.6充电安全要求
4.6.1充电接口安全要求
整车具备多个充电接口时,不执行充电工作的充电接口应不带电4.6.2充电插座温度监控要求
车辆的充电插座应设置温度监控装置,该装置应能根据温度变化传送相应信号给车辆,用于实现车辆充电接口的温度监测和过温保护功能4.7车辆碰撞和侧翻后安全要求
4.7.1车辆碰撞后安全要求
若有可充电储能系统其最低点距地面不超过1m(车辆空载状态),则应按照5.5.1规定的试验方法进行碰撞试验,车辆在碰撞试验后应符合GB/T314982015中4.2~4.4的要求。4.7.2车辆侧翻后安全要求
若电动客车需按照5.5.2规定的试验方法进行上部结构强度试验,应在其可充电储能系统荷电量(SOC)保持在30%~50%且处于B级电压上电状态下进行试验,试验后应符合GB/T31498一2015中4.2~4.4的要求。
4.7.3车辆碰撞和侧翻试验豁免条款当需要考核车辆碰撞安全要求的车型,满足以下两种情况之一,则视同符合4.7.1的要求a)与已经通过碰撞试验的车型相比,同时满足以下五个条件时:可充电储能系统(单体或总成)生产企业及类型相同;可充电储能系统能量相同或减小;一箱体结构相同或加强;
箱体安装结构相同或加强;
—电池包安装区域的车体结构不变或加强(结构开口尺寸相同或变小)。b)与已经通过碰撞试验且碰撞后对电池包无任何机械损伤的车型相比,满足以下条件时:一电池包安装区域的车体结构不变或加强(结构开口尺寸相同或变小)。5试验方法
5.1防水防尘
5.1.1整车涉水试验
车辆应在300mm深的水池中,以5km/h~10km/h的速度行驶500m,时间3min~6min:如果水池长度小于500m,应重复试验使涉水长度累计不小于500m,包括车辆在水池外的总试验时间应少于10min
按GB18384中的绝缘电阻测量方法进行绝缘电阻测试。5.1.2B级电压部件防护等级试验按GB/T4208的规定进行防护等级试验,试验后·按GB18384中的绝缘电阻测量方法进行绝缘电4
阻测试。
5.1.3整车浸水试验
车辆在断开A级和B级电压电路状态下,在水深500mm水池中浸泡24h,5.2防火性能
5.2.1B级电压部件阻燃性能试验水平燃烧和垂直燃烧按GB/T2408—2008的规定进行试验5.2.2可充电储能系统(或安装舱体)与客舱间阻燃隔热性能试验GB38032—2020
燃烧特性按GB8624一2012的规定进行试验,导热系数按GB/T10295的规定进行试验5.3可充电储能系统安全
5.3.1蓄电池系统最小管理单元热失控试验按附录A的规定进行热失控试验。5.3.2可充电储能系统内零部件材料阻燃试验水平燃烧和垂直燃烧按GB/T2408—2008的规定进行试验5.4功能性安全防护
制造商根据4.4.3、4.4.4、4.4.5、4.5、4.6规定的各项功能防护要求,提供具体方案说明,检测机构据此说明材料在零部件或实车上进行测试验证,并进行符合性判定。5.5车辆碰撞和侧翻安全
5.5.1车辆碰撞安全试验
按附录B的规定进行车辆碰撞安全试验5.5.2车辆侧翻安全试验
按GB17578的规定进行上部结构强度试验0
实施日期
新申请型式批准的车型自本标准实施之日起开始执行,已获得型式批准的车型自本标准实施之日起第13个月开始执行。
GB38032—2020
A.1试验对象
附录A
(规范性附录)
热失控试验方法
试验对象为蓄电池系统最小管理单元。A.2试验方法
A.2.1试验环境温度为22℃±5℃,相对湿度为15%~90%,大气压力为86kPa~106kPa。A.2.2使用平面状或者棒状加热装置,并且其表面应覆盖陶瓷、金属或绝缘层,加热装置的功率要求见表A.1。完成试验对象与加热装置的装配,加热装置与蓄电池单体应直接接触,加热装置的尺寸规格应不大于试验对象的被加热面;安装温度监测器,监测点温度传感器布置在远离热传导的一侧,即安装在加热装置的对侧(如图A.1所示)。温度数据的采样间隔应小于1s,准确度要求为土2℃,温度传感器尖端的直径应小于1mm。
表A.1加热装置功率选择
试验对象电能E
100≤E<400
400≤E<800
E≥800
说明:
硬壳及软包电池
-加热装置
加热装置(电阻丝)
温度监测器
圆柱形电池-I
加热装置最大功率
30~300
300~1000
300~2000
加热触发时温度传感器的布置位置示意图图A.1
圆柱形电池-Ⅱ
GB38032—2020
3将试验对象充电到100%SOC后,再对试验对象用1C倍率充电电流继续充电12min。立刻启A.2.3
动加热装置,并以其最大功率对试验对象进行持续加热,当发生热失控或者A.2.2定义的监测点温度达到300℃时,停止触发,关闭加热装置。A.2.4
热失控试验判定条件如下:
试验对象产生电压降,且下降值超过初始电压的25%;监测点温度达到电池厂商规定的最高工作温度;b)
监测点的温升速率dT/dt≥1℃/s,且持续3s以上。当a)和c)或者b)和c)发生时,判定发生热失控A.2.5
加热过程中及加热结束1h内,如果发生起火、爆炸现象,则试验终止GB38032—2020
B.1试验场地
附录B
(规范性附录)
碰撞试验方法
试验场地应能容纳移动壁障驱动系统、被撞车碰撞后移动和试验设备的安装。车辆发生碰撞和移动的场地应水平、平整,路面摩擦系数不小于0.5。B.2试验前的车辆准备
B.2.1可充电储能系统荷电量应调整为30%~50%SOC,对于纯电动客车,整车应处于上电状态,对手混合动力客车,整车可处于低压上电状态。B.2.2试验车辆应为整备质量状态,B.2.3车窗应为关闭状态,车门处于关闭但不锁止状态B.2.4挡位应处于空挡状态,驻车制动器松开。B.2.5轮胎气压应调整到制造商规定的气压值。B.2.6试验车辆放置应保证车轴处于水平。B.3
试验条件
B.3.1试验车辆应保持静止。
B.3.2移动变形壁障的特性应符合GB20071一2006中附录C规定的特性。移动变形壁障上应装有适当装置,以避免与试验车发生二次碰撞。B.3.3试验时,移动变形壁障撞击试验车辆的最薄弱位置。(最薄弱位置主要考虑动力电池安装及整车防护条件,如车辆侧面安装有动力电池,则优先选择车辆侧面进行碰撞。具体由检测机构与制造商确定。)
B.3.4移动变形壁障的纵向中垂面轨迹应垂直于被撞车辆的纵向中垂面B.3.5在碰撞瞬间.应确保由变形壁障前表面上边缘和下边缘限定的水平中间平面与试验前确定的位置的上下偏差在土25mm内
B.3.6在碰撞瞬间,应确保由变形壁障前表面左边缘和右边缘限定的垂直中间平面与试验前确定的位置的左右偏差在士25mm内
B.4试验速度
在碰撞瞬间,移动变形壁障的速度应为50km/h士1km/h,并且该速度至少在碰撞前0.5m内保持稳定。测量仪器的准确度为1%。如果试验在更高的碰撞速度下进行,且车辆符合4.7.1的要求,也认为合格。
