【GB国家标准】 机床 卡盘 术语
- GB/T 38759-2020
- 现行
标准号:
GB/T 38759-2020
标准名称:
机床 卡盘 术语
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
![标准简介](/images/icon_detail_info.png)
点击下载
标准简介:
GB/T 38759-2020.Machine tools一Work holding chucks一Vocabulary.
1范围
GB/T 38759规定了机床卡盘装置的类型、卡盘部件、液压和气动零部件、夹紧装置和附件以及夹持技术的通用术语。
GB/T 38759适用于一般用途的金属切削机床工件夹紧技术和卡盘通用技术词汇。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 5900.1机床主轴端部与卡盘连接尺寸 第1部分:圆锥连接(GB/T 5900.1-2008,ISO 702-1 :2001 ,MOD)
GB/T 5900.2机床主轴端部与花盘互换性尺寸 第.2 部分:凸轮锁紧型(GB/T 5900.2-1997,eqv ISO 702/ I :1975)
GB/T 5900.3机床主轴端部与花盘 互换性尺寸C 第3部分:卡口型(GB/T 5900.3-1997,eqv ISO 702/ II :1975)
GB/T 31396.1机床分离爪自定心 卡盘尺寸和几何精度检验第1部分:键、槽配合型手动卡盘(GB/T 31396.1- -2015,ISO 3442-1:2005, IDT)
GB/T 31396.2机床分离爪自定心 卡盘尺寸和几何精度检验第 2部分:键、槽配合型动力卡盘(GB/T 31396.2-2015,ISO 3442-2 :2005,IDT)
GB/T 31396.3机床分离爪自定心卡盘尺寸 和几何精度检验第 3部分:梳齿配合型动力卡盘(GB/T 31396.3-2020,ISO 3442-3 :2007,IDT)
ISO 702-4机床主轴端部和 卡盘连接尺寸第 4部分:圆柱连接(Machine tools-Connecting dimensions of spindle noses and work holding chucks- Part 4:Cylindrical connection)
![标准内容](/images/icon_detail_info.png)
部分标准内容:
J52

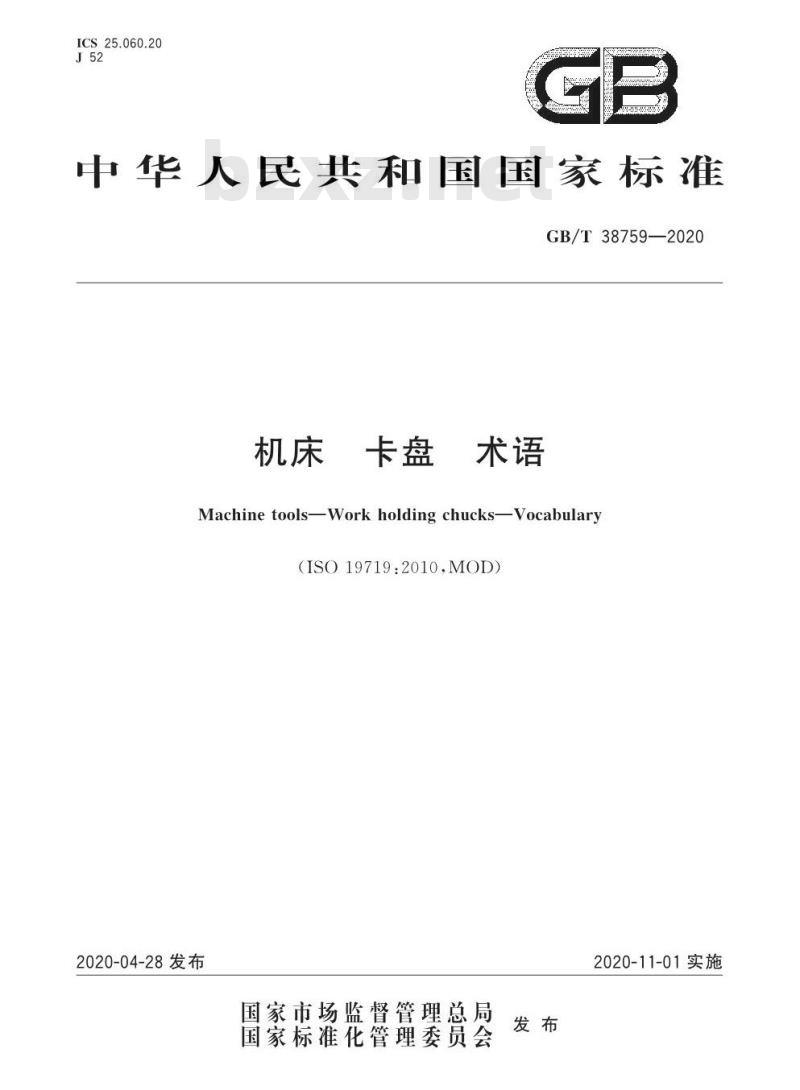

中华人民共和国国家标准
GB/T38759—2020
Machine tools—Work holding chucksVocabulary(ISO19719:2010.MOD)
2020-04-28发布
国家市场监督管理总局
国家标准化管理委员会
2020-11-01实施

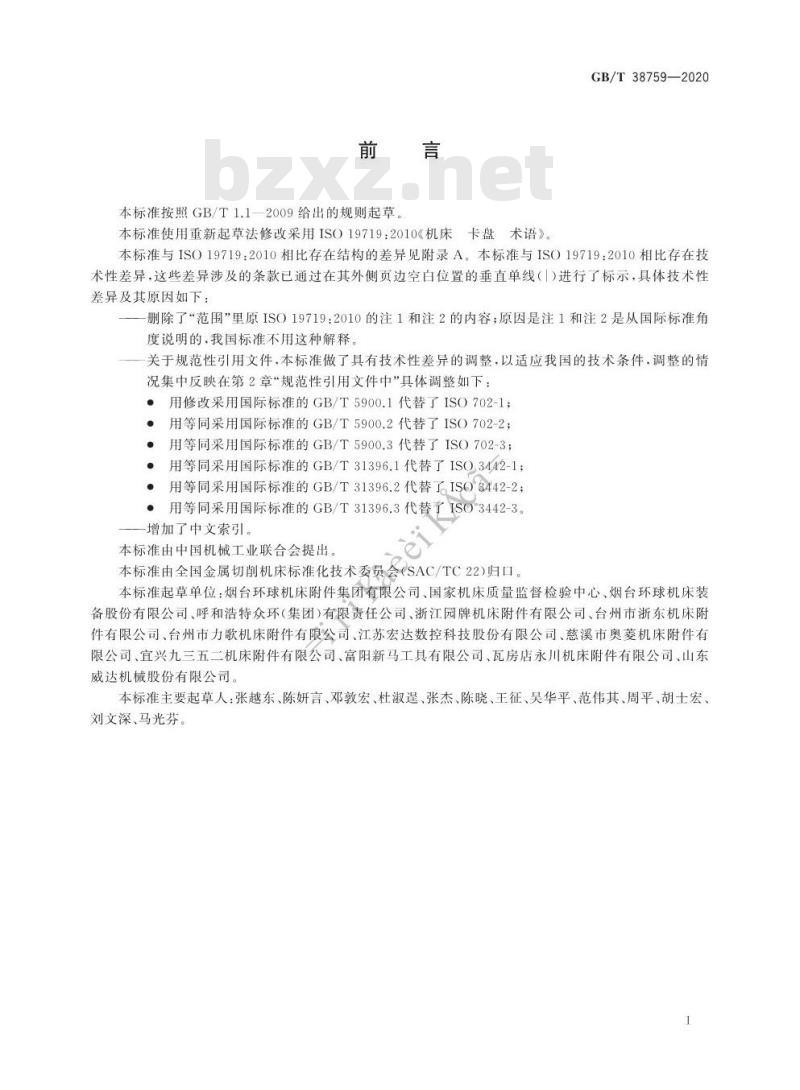

本标准按照GB/T1.1一2009给出的规则起草。本标准使用重新起草法修改采用ISO19719:2010《机床卡盘术语》。GB/T38759—2020
本标准与ISO19719:2010相比存在结构的差异见附录A。本标准与ISO19719:2010相比存在技术性差异,这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线()进行了标示,具体技术性差异及其原因如下:
删除了“范围”里原ISO19719:2010的注1和注2的内容;原因是注1和注2是从国际标准角度说明的,我国标准不用这种解释。关于规范性引用文件,本标准做了具有技术性差异的调整,以适应我国的技术条件.调整的情况集中反映在第2章“规范性引用文件中”具体调整如下:·用修改采用国际标准的GB/T5900.1代替了ISO702-1;用等同采用国际标准的GB/T5900.2代替了ISO702-2;?用等同采用国际标准的GB/T5900.3代替了ISO702-3:·用等同采用国际标准的GB/T31396.1代替了ISO3442-1:·用等同采用国际标准的GB/T31396.2代替了。ISO6442-2;·用等同采用国际标准的GB/T31396.3代替广ISO3442-3。增加了中文索引。
本标准由中国机械工业联合会提出。本标准由全国金属切削机床标准化技术委员会(SAC/TC22)归口。本标准起草单位:烟台环球机床附件集团有限公司、国家机床质量监督检验中心、烟台环球机床装备股份有限公司、呼和浩特众环(集团)有限责任公司、浙江园牌机床附件有限公司、台州市浙东机床附件有限公司、台州市力歌机床附件有限公司、江苏宏达数控科技股份有限公司、慈溪市奥菱机床附件有限公司、宜兴九三五二机床附件有限公司、富阳新马工具有限公司、瓦房店永川机床附件有限公司、山东威达机械股份有限公司。
本标准主要起草人:张越东、陈妍言、邓敦宏、杜淑、张杰、陈晓、王征、吴华平、范伟其、周平、胡士宏、刘文深、马光芬。
Hii Kaeer KAca

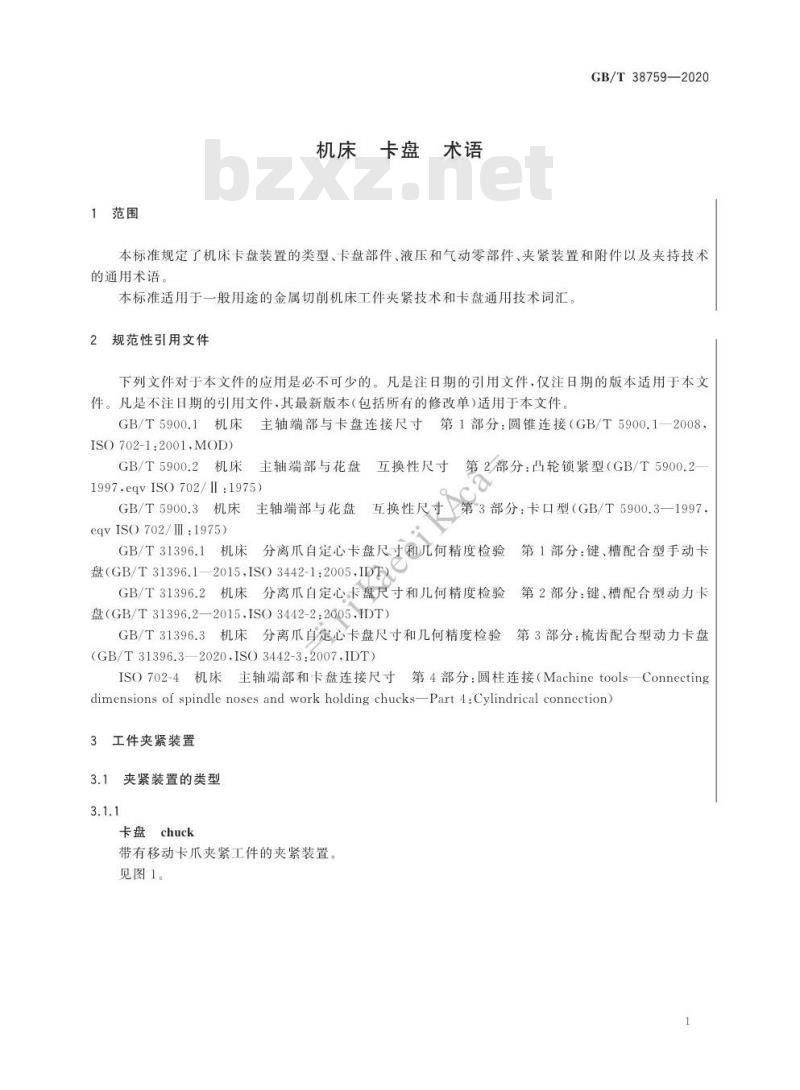

1范围
机床卡盘术语
GB/T38759—2020
本标准规定了机床卡盘装置的类型、卡盘部件、液压和气动零部件、夹紧装置和附件以及夹持技术的通用术语
本标准适用于一般用途的金属切削机床工件夹紧技术和卡盘通用技术词汇。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件GB/T5900.1机床主轴端部与卡盘连接尺寸第1部分:圆锥连接(GB/T5900.1-2008.ISO702-1:2001.MOD)
GB/T5900.2机床主轴端部与花盘第2部分:凸轮锁紧型(GB/T5900.2互换性尺寸:
1997.eqvISO702/Il:1975)
GB/T5900.3机床主轴端部与花盘互换性尺寸第3部分:卡口型(GB/T5900.3—1997eqvISO702/Ⅲl:1975)
GB/T31396.1机床分离爪自定心卡盘尺寸和几何精度检验第1部分:键、槽配合型手动卡盘(GB/31396.1—2015,ISO3442-1:2005IDT)GB/T31396.2机床分离爪自定心卡盘尺寸和几何精度检验第2部分:键、槽配合型动力卡盘(GB/T31396.2—2015.ISO3442-2:2005,IDT)GB/T31396.3机床分离爪自定心卡盘尺寸和几何精度检验第3部分:梳齿配合型动力卡盘(GB/T31396.32020.ISO3442-3:2007.IDT)ISO702-4机床主轴端部和卡盘连接尺寸第4部分:圆柱连接(Machinetools—Connectingdimensions of spindle noses and work holding chucks-Part 4:Cylindrical connection)3工件夹紧装置
3.1夹紧装置的类型
3.1.1
卡盘chuck
带有移动卡爪夹紧工件的夹紧装置。见图1。
GB/T38759—2020
说明:
3.1.2
压盖;下载标准就来标准下载网
滑块;
瓜限位销;
操作轴;
斜齿条;
基爪;
centre drive chuck
拨动顶尖
Kaee
手动卡盘
安装于主轴头上,驱动工件端面,对工件进行加工的顶尖。见图2。
图2拨动顶尖
3.1.3
离心力补偿卡盘centrifugal forcecompensatingchuck带有补偿由离心力引起夹紧力损失的机构的卡盘。见图3。
注:主要是配置配重装置补偿卡爪产生的离心力。2
顶瓜,
卡单元:
盘体;
同步驱动盘:
扳手:
指示销。
图3离心力补偿卡盘
eiKAca
3.1.4
中实卡盘closed-centrechuck
工件不能插人卡盘中间,中心没有通孔的卡盘。见图4、图23和图36。
图4中实卡盘
3.1.5
弹簧夹头式卡盘colletchuck
具有多个夹紧元件,用于内部或外部夹紧工件的卡盘。见图5。
GB/T38759—2020
GB/T38759—-2020
3.1.6
钳式卡盘
consolechuck
-爪固定,另一爪移动的卡盘。
见图6。
3.1.7
薄膜卡盘diaphragmchuck
图5弹簧夹头式卡盘
Aca
图6钳式卡盘
在弹性变形的前端有固定的卡爪的卡盘。见图7。
注:夹紧和松开靠前端弹性变形来完成3.1.8
平面凸轮卡盘facecamchuck
薄膜卡盘
GB/T38759—2020
旋转内部平面凸轮使其围绕卡盘中心轴线旋转,使卡爪产生行程和夹紧力的手动卡盘。Kaeeik
见图8。
图8平面凸轮卡盘
3.1.9
端面夹紧卡盘faceclampchuck
工件夹紧主要在卡盘轴线方向的卡盘见图9。
GB/T38759--2020
3.1.10
图9端面夹紧卡盘
指形卡盘fingerchuck
轴线方向用指形卡爪夹紧工件的卡盘。见图10。
aeeiKAca
图10指形卡盘
3.1.11
前置式卡盘frontchuck
具有内置夹紧缸的卡盘。
见图11。
3.1.12
图11前置式卡盘
液压涨紧夹头式卡盘hydraulicexpandingchuck利用内部介质的压力改变孔的直径的卡盘。见图12。
2液压涨紧夹头式卡盘
图12
3.1.13
单动卡盘
independentchuck
每块卡爪单独由螺杆驱动的卡盘。见图13。
GB/T38759—2020
GB/T38759—2020
doca-o
3.1.14
分度卡盘indexingchuck
oad
poo
atpoo
图13单动卡盘
夹紧的工件可手动或自动分度的卡盘。见图14。
注:这种类型卡盘可以在一道工序中加工工件的两个面或更多的面, 较好妊体好
图14分度卡盘
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
