【HG化工标准】 代替 HG/T 3531-2003 工业循环冷却水污垢和腐蚀产物中水分含量的测定

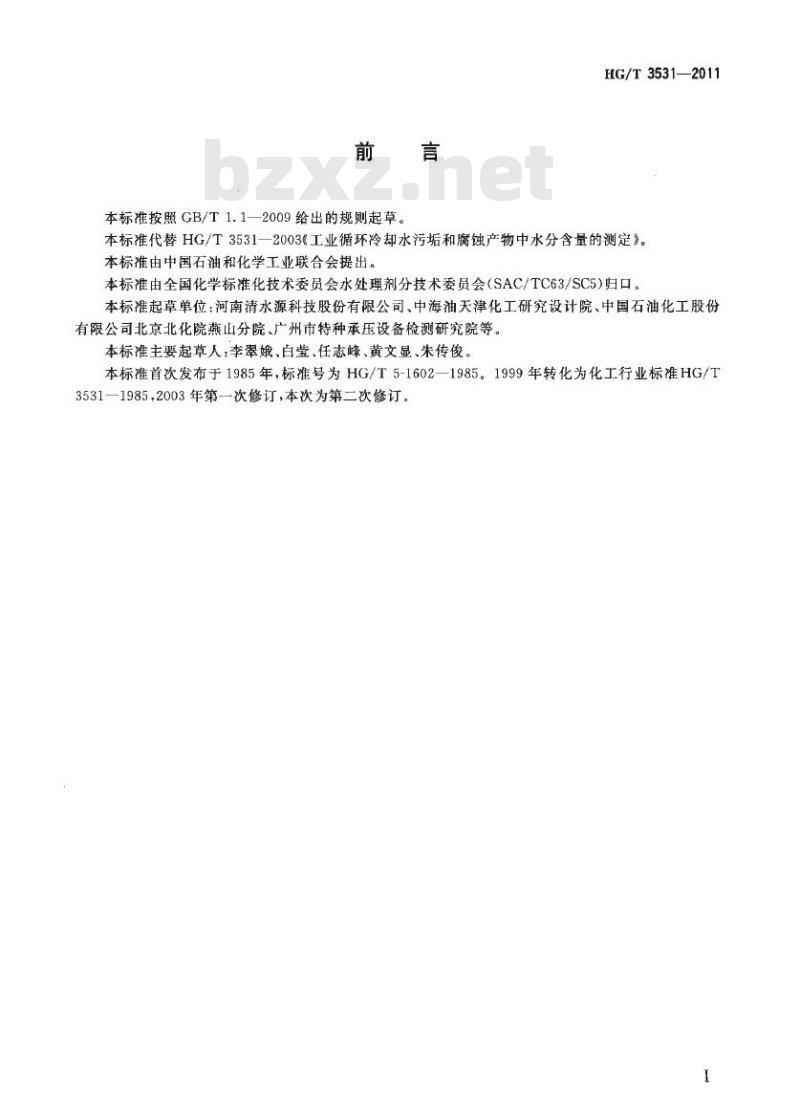

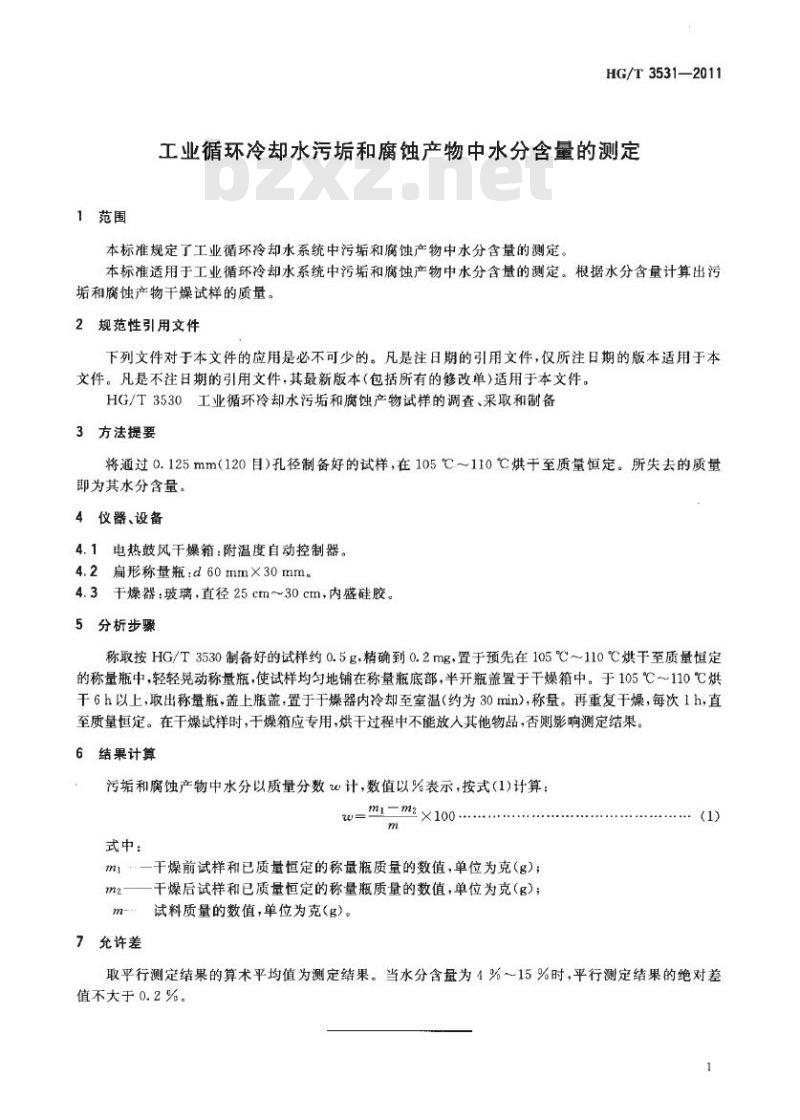

HG/T3531—2011 (代替 HG/T3531—2003) 工业循环冷却水污垢和腐蚀产物中水分含量的测定 Determination of water for sludge and corrosion products in industrial circulating cooling water 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准代替HG/T3531—2003《工业循环冷却水污垢和腐蚀产物中水分含量的测定》。本标准由中国石油和化学工业联合会提出。本标准由全国化学标准化技术委员会水处理剂分技术委员会(SAC/TC63/SC5)归口。 本标准起草单位：河南清水源科技股份有限公司、中海油天津化工研究设计院、中国石油化工股份有限公司北京北化院燕山分院、广州市特种承压设备检测研究院等。 本标准主要起草人：李翠娘、白莹、任志峰、黄文显、朱传俊。 本标准首次发布于1985年，标准号为HG/T5-1602—1985。1999年转化为化工行业标准HG/T3531—1985，2003年第一次修订，本次为第二次修订。 1 范围 本标准规定了工业循环冷却水系统中污垢和腐蚀产物中水分含量的测定。本标准适用于工业循环冷却水系统中污垢和腐蚀产物中水分含量的测定，根据水分含量计算出污垢和腐蚀产物干燥试样的质量。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 HG/T3530 工业循环冷却水污垢和腐蚀产物试样的调查、采取和制备 3 方法提要 将通过0.125mm (120目)孔径制备好的试样，在105℃～110℃烘干至质量恒定。所失去的质量即为其水分含量。 4 仪器、设备 4.1 电热鼓风干燥箱：附温度自动控制器。 4.2 扁形称量瓶：d=60mm×30mm。 4.3 干燥器：玻璃，直径25cm~30cm，内盛硅胶。 5 分析步骤 称取按HG/T3530制备好的试样约0.5g，精确到0.2mg，置于预先在105℃～110℃烘干至质量恒定的称量瓶中，轻轻晃动称量瓶，使试样均匀地铺在称量瓶底部，半开瓶盖置于干燥箱中。于105℃～110℃烘干6h以上，取出称量瓶，盖上瓶盖，置于干燥器内冷却至室温（约为30min），称量。再重复干燥，每次1h，直至质量恒定。在干燥试样时，干燥箱应专用，烘干过程中不能放入其他物品，否则影响测定结果。 6 结果计算 污垢和腐蚀产物中水分以质量分数w计，数值以%表示，按式(1)计算： w = (m1 - m2) / m2 × 100% (1) 式中： m1 — 干燥前试样和已质量恒定的称量瓶质量的数值，单位为克(g)； m2 — 干燥后试样和已质量恒定的称量瓶质量的数值，单位为克(g)。 7 允许差 取平行测定结果的算术平均值为测定结果。当水分含量为4%～15%时，平行测定结果的绝对差值不大于0.2%。
