【HG化工标准】 代替 HG/T 3112-1998 浮头列管式石墨换热器

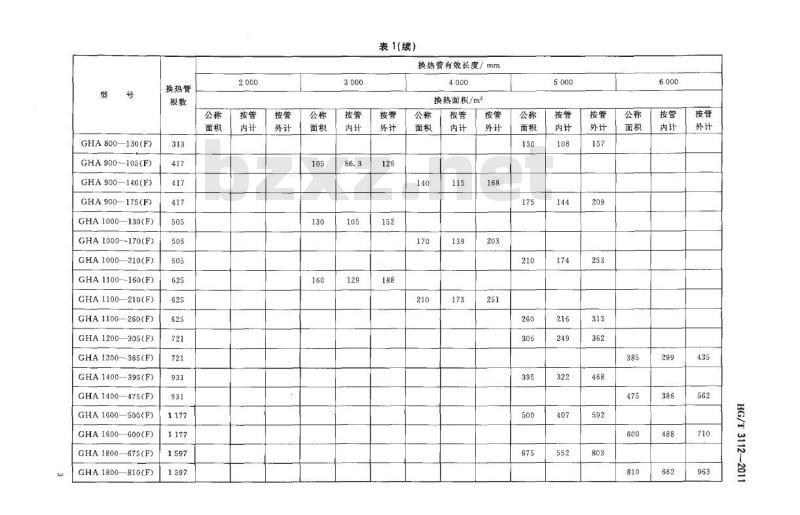

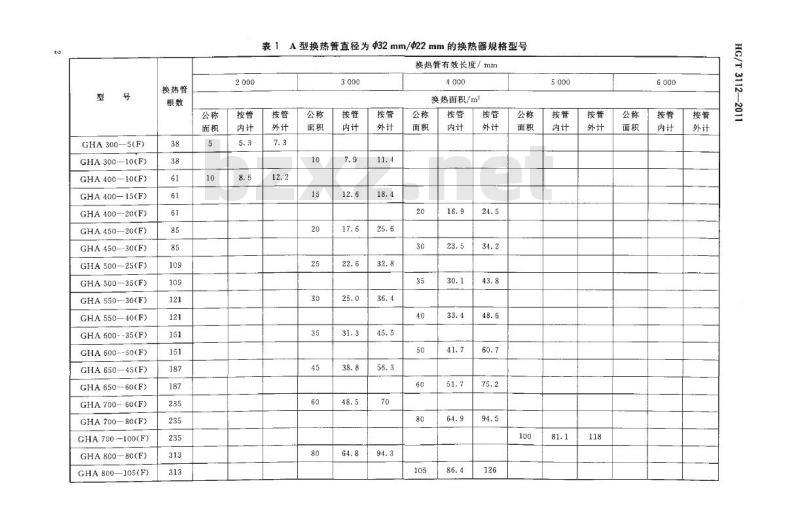

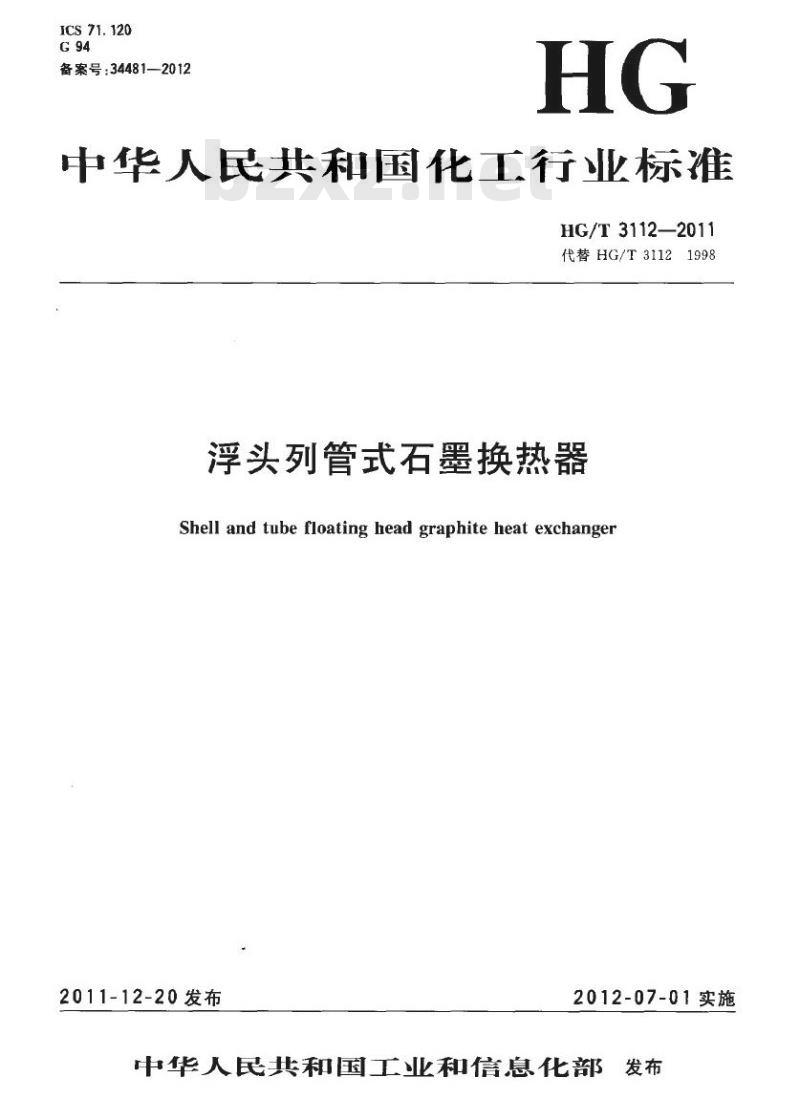

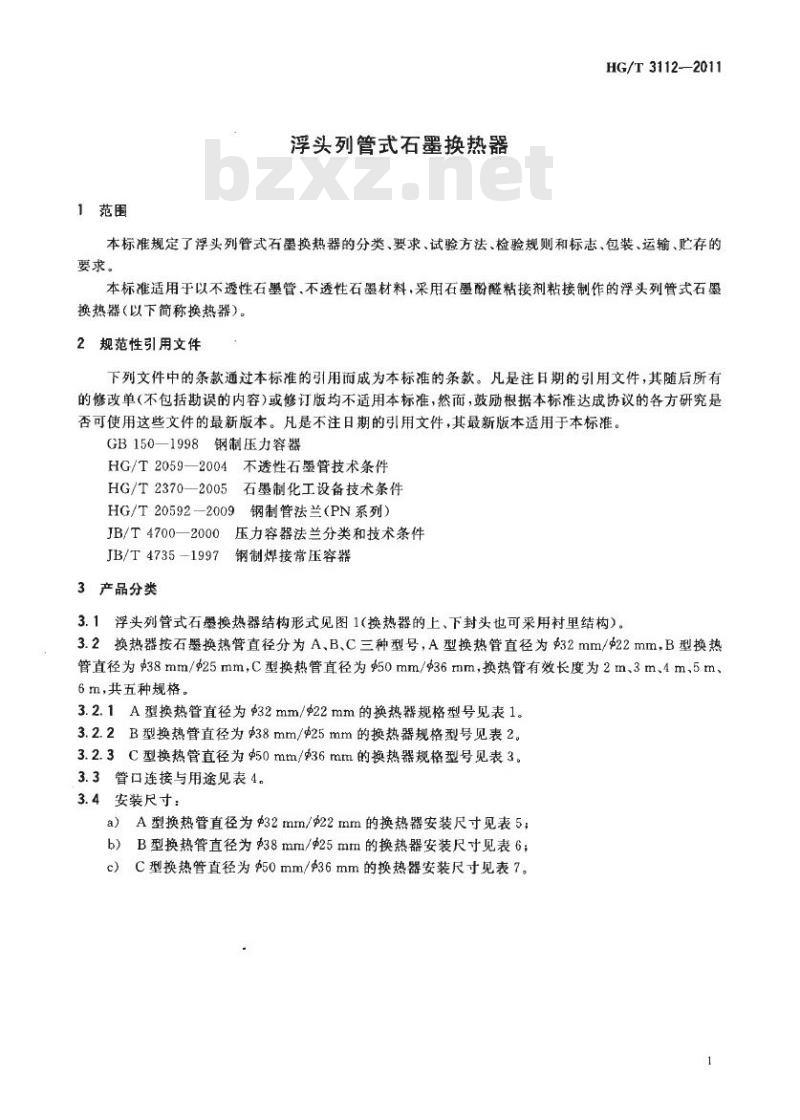

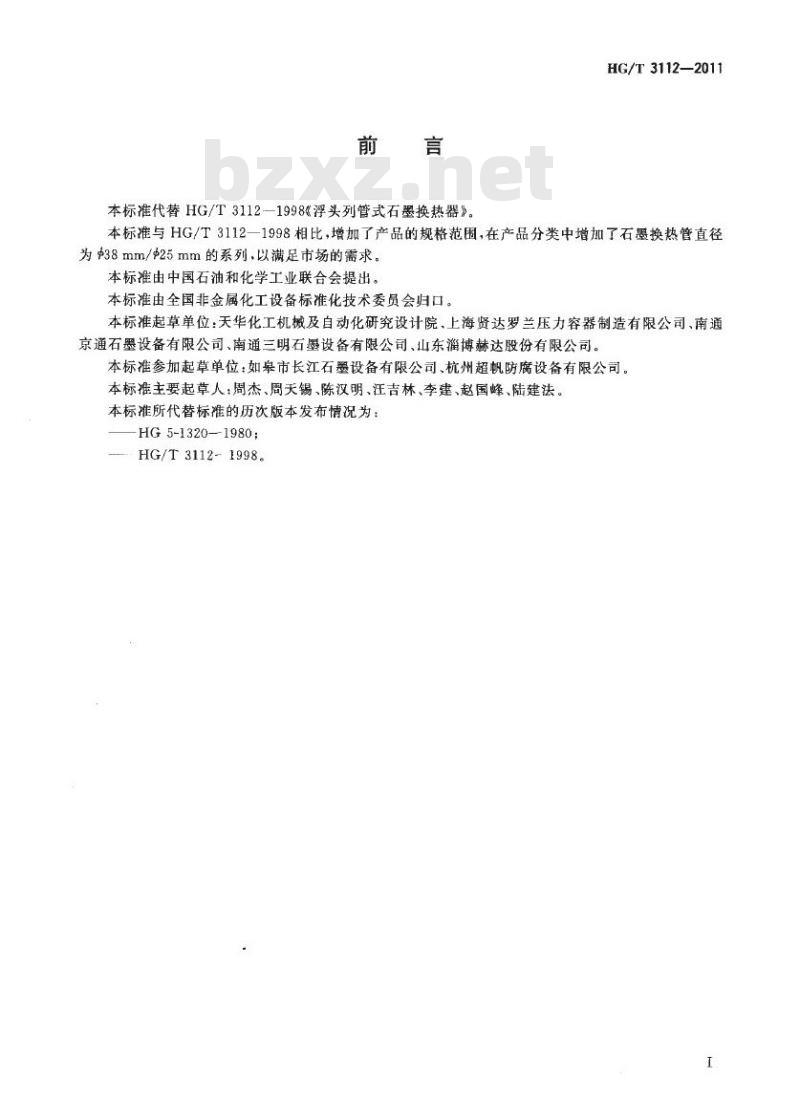

中华人民共和国化工行业标准 HG/T 3112—2011 代替 HG/T 3112—1998 浮头列管式石墨换热器 Shell and tube floating head graphite heat exchanger 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准代替《HG/T 3112—1998 浮头列管式石墨换热器》。与 HG/T 3112—1998 相比，增加了产品的规格范围，在产品分类中增加了石墨换热管直径为 38mm/25mm 的系列，以满足市场的需求。 本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会归口。 本标准起草单位：天华化工机械及自动化研究设计院、上海贤达罗兰压力容器制造有限公司、南通京通石墨设备有限公司、南通三明石墨设备有限公司、山东淄博赫达股份有限公司。 本标准参加起草单位：如皋市长江石墨设备有限公司、杭州超帆防腐设备有限公司。 本标准主要起草人：周杰、周天锡、陈汉明、汪吉林、李建、赵国峰、陆建法。 1 范围 浮头列管式石墨换热器 本标准规定了浮头列管式石墨换热器的分类、要求、试验方法、检验规则和标志、包装、运输、贮存的要求。 本标准适用于以不透性石墨管、不透性石墨材料，采用石墨酚醛粘接剂粘接制作的浮头列管式石墨换热器（以下简称换热器）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 150—1998 钢制压力容器 HG/T 2059—2004 不透性石墨管技术条件 HG/T 2370—2005 石墨制化工设备技术条件 HG/T 20592—2009 钢制管法兰（PN系列） JB/T 4700—2000 压力容器法兰分类和技术条件 JB/T 4735—1997 钢制焊接常压容器 3 产品分类 3.1 浮头列管式石墨换热器结构形式见图 1（换热器的上、下封头也可采用衬里结构）。 3.2 换热器按石墨换热管直径分为 A、B、C 三种型号： - A 型换热管直径为 32mm/22mm； - B 型换热管直径为 38mm/25mm； - C 型换热管直径为 50mm/36mm。 换热管有效长度为 2m、3m、4m、5m、6m，共五种规格。 3.2.1 A 型换热管直径为 32mm/22mm 的换热器规格型号见表 1。 3.2.2 B 型换热管直径为 38mm/25mm 的换热器规格型号见表 2。 3.2.3 C 型换热管直径为 50mm/36mm 的换热器规格型号见表 3。 3.3 管口连接与用途见表 4。 3.4 安装尺寸： a) A 型换热管直径为 32mm/22mm 的换热器安装尺寸见表 5； b) B 型换热管直径为 38mm/25mm 的换热器安装尺寸见表 6； c) C 型换热管直径为 50mm/36mm 的换热器安装尺寸见表 7。 表 1：A 型换热管直径为 32mm/22mm 的换热器规格型号（换热管有效长度 3000mm） 公称面积（按管内计）：7.9, 12.6, 17.6, 22.6, 25.0, 31.3, 38.8, 48.5, 64.8 公称面积（按管外计）：11.4, 18.4, 25.6, 32 表 2：B 型换热器规格型号示例 型号 | 换热管根数 | 公称面积（相关参数参考） GHA300—5(F) | 38 | 5 GHA300—10(F) | 38 | 10 GHA400—10(F) | 61 | 20 GHA400—15(F) | 61 | 25 GHA400—20(F) | 61 | 30 GHA450—20(F) | 85 | 35 GHA450—30(F) | 85 | 45 GHA500—25(F) | 109 | 60 GHA500—35(F) | 109 | 80 GHA550—30(F) | 121 | - GHA550—40(F) | 121 | - GHA600—35(F) | 151 | - GHA600—50(F) | 151 | - GHA650—45(F) | 187 | - GHA650—60(F) | 187 | - GHA700—60(F) | 235 | - GHA700—80(F) | 235 | - GHA700—100(F) | 235 | - GHA800—80(F) | 313 | - GHA800—105(F) | 313 | -
