【GB国家标准】 颗粒 粒度分析 彩色图像分析法

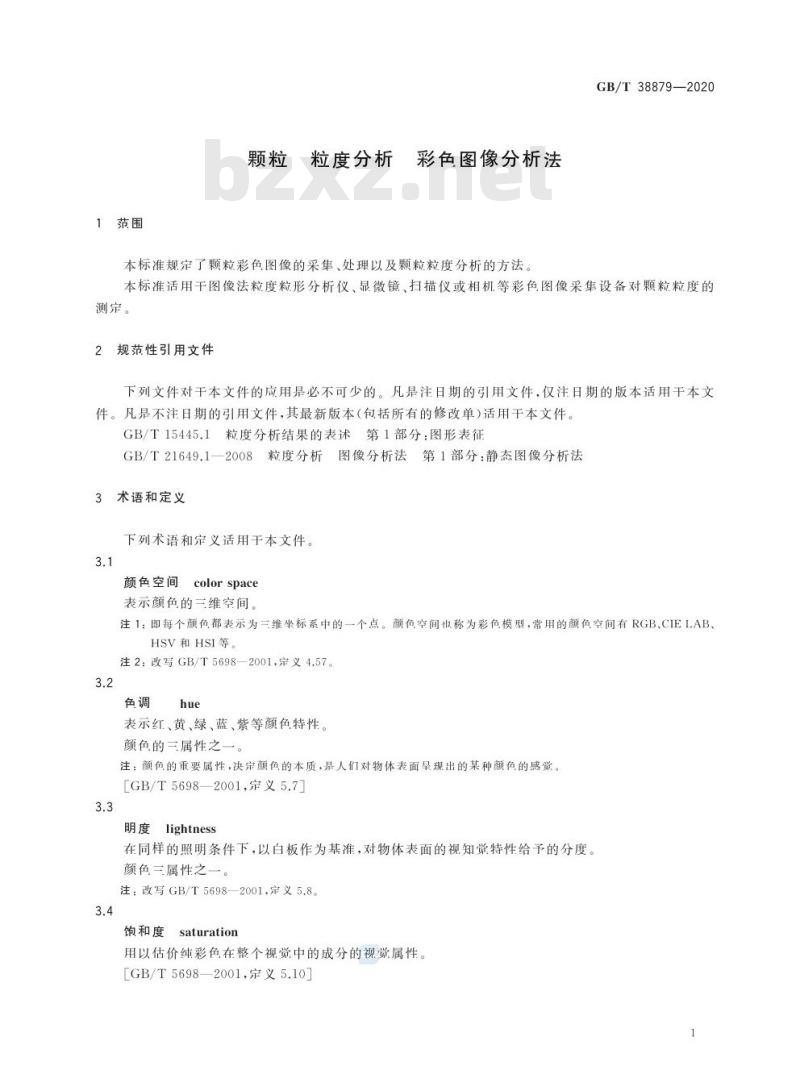

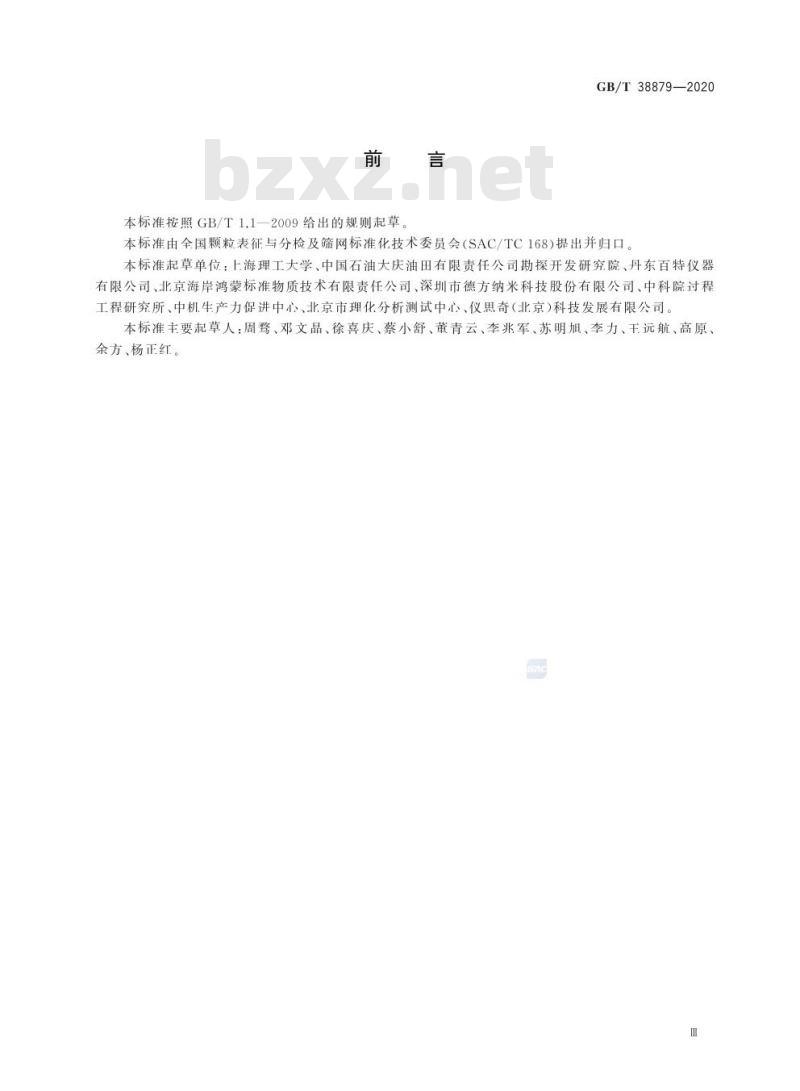

GB/T 38879—2020 颗粒粒度分析 彩色图像分析法 Particle-Size analysis—Color image analysis methods 发布日期：2020-06-02 实施日期：2020-08-01 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。 本标准由全国颗粒表征与分检及筛网标准化技术委员会 (SAC/TC168) 提出并归口。本标准起草单位：上海理工大学、中国石油大庆油田有限责任公司勘探开发研究院、丹东百特仪器有限公司、北京海岸鸿蒙标准物质技术有限责任公司、深圳市德方纳米科技股份有限公司、中科院过程工程研究所、中机生产力促进中心、北京市理化分析测试中心、仪思奇（北京）科技发展有限公司。本标准主要起草人：周鹭、邓文晶、徐喜庆、蔡小舒、董青云、李兆军、苏明旭、李力、王远航、高原、余方、杨正红。 引言 图像法已成为颗粒分析的主要方法之一。静态和动态图像法一般基于颗粒的灰度图像进行阈值分割，从二值化的颗粒图像中提取粒度等信息。相比于颗粒的灰度图像，彩色图像蕴含更丰富的颜色和纹理等信息，有助于颗粒的分割与识别。因此本标准针对颗粒彩色图像进行颗粒粒度分析，旨在对颗粒彩色图像的获取、处理及其适用范围提供指导。 1 范围 本标准规定了颗粒彩色图像的采集、处理以及颗粒粒度分析的方法。本标准适用于图像法粒度粒形分析仪、显微镜、扫描仪或相机等彩色图像采集设备对颗粒粒度的测定。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 15445.1 粒度分析结果的表述 第1部分：图形表征 GB/T 21649.1—2008 粒度分析 图像分析法 3 术语和定义 下列术语和定义适用于本文件。 3.1 颜色空间 (color space) 表示颜色的三维空间。 注1：即每个颜色都表示为三维坐标系中的一个点。颜色空间也称为彩色模型，常用的颜色空间有RGB、CIELAB、HSV和HSI等。 注2：改写 GB/T 5698—2001，定义4.57。 3.2 色调 (hue) 表示红、黄、绿、蓝、紫等颜色特性。颜色的三属性之一。 注：颜色的重要属性，决定颜色的本质，是人们对物体表面呈现出的某种颜色的感觉。[GB/T 5698—2001, 定义5.7] 3.3 明度 (lightness) 在同样的照明条件下，以白板作为基准，对物体表面的视知觉特性给予的分度。颜色三属性之一。 注：改写 GB/T 5698—2001，定义5.8。 3.4 饱和度 (saturation) 用以估价纯彩色在整个视觉中的成分的视觉属性。[GB/T 5698—2001, 定义5.10] 3.5 对比度 (contrast) 在视场上同时或相继出现两个部分时的外观上差别的估计。对比包括亮度对比、明度对比和色对比等。 注：在粒度分析中为组成颗粒对象的前景像素与颗粒邻近区域的背景像素之间、或不同颗粒对象像素之间的明度或色彩差异。[GB/T 5698—2001, 定义5.33] 3.6 颜色直方图 (color histogram) 描述不同色彩分量在图像中所占比例的图。 3.7 颜色矩 (color moment) 对彩色图像各分量图的基本矩的颜色特征表示。 注：颜色矩可以用任何颜色空间，有一阶矩、二阶矩、三阶矩等。 3.8 空间关系 (spatial relation) 图像中像素之间或分割出来的多个目标之间的相互空间关系。
