【HG化工标准】 橡胶可塑性试验切片机技术条件

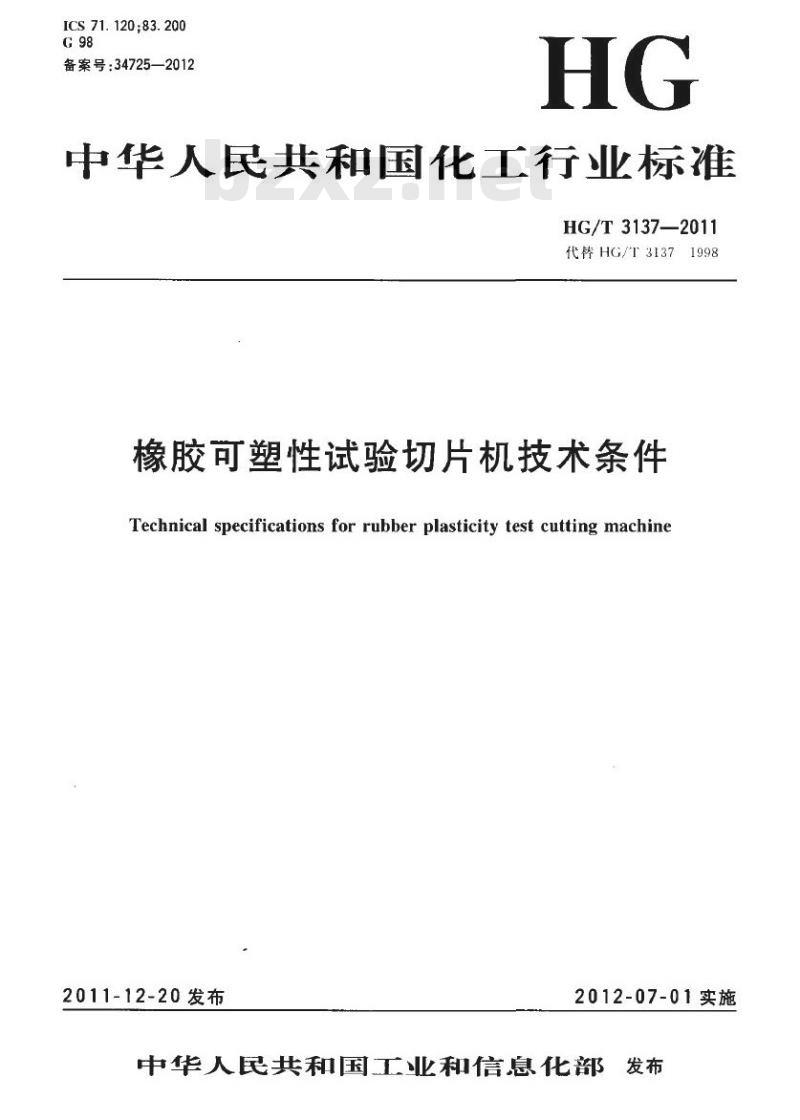

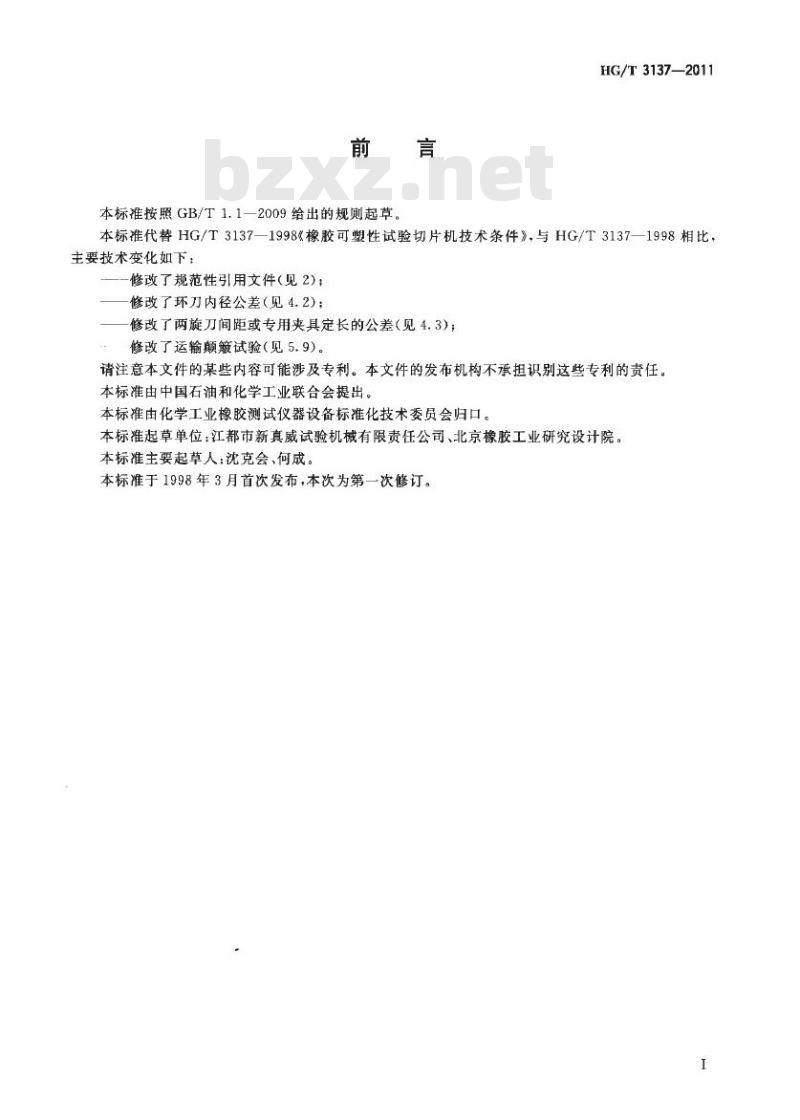

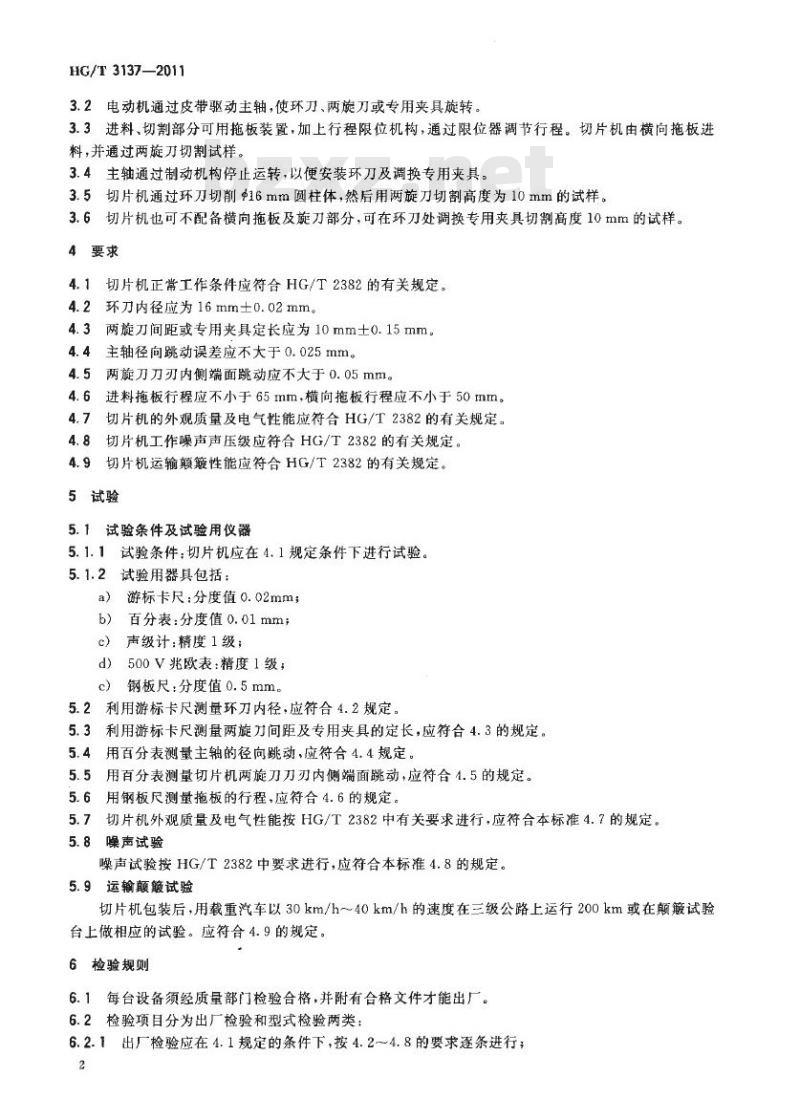

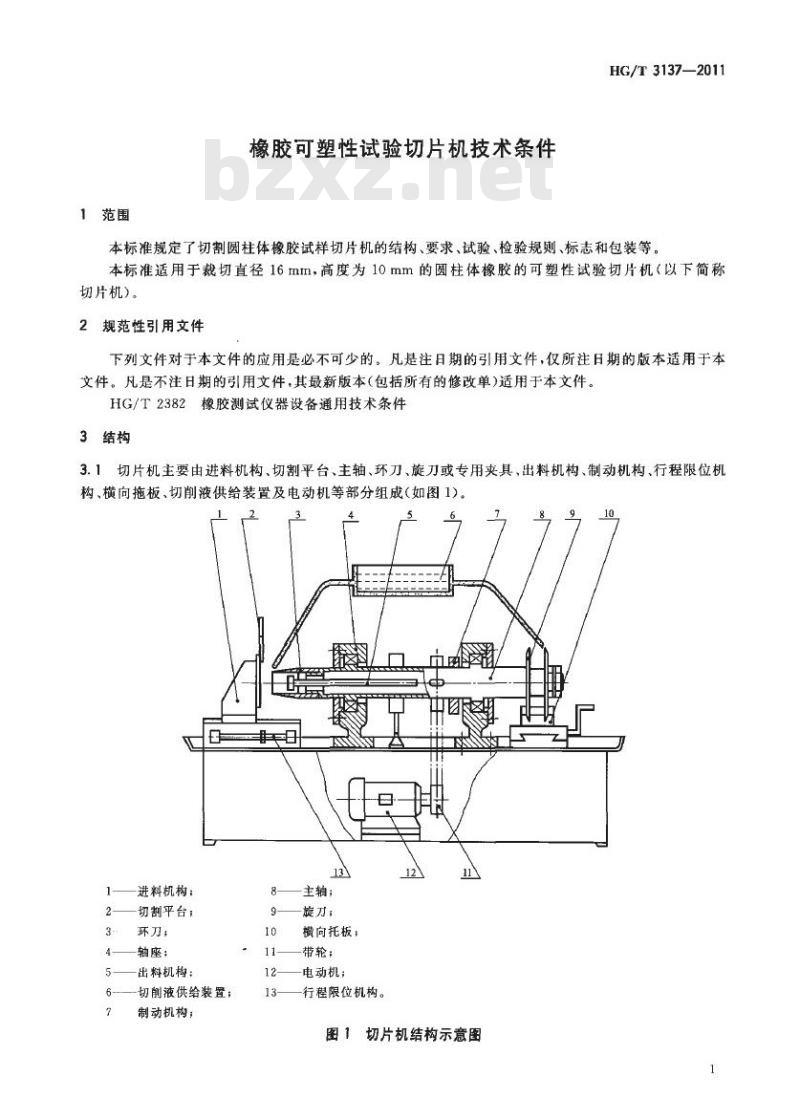

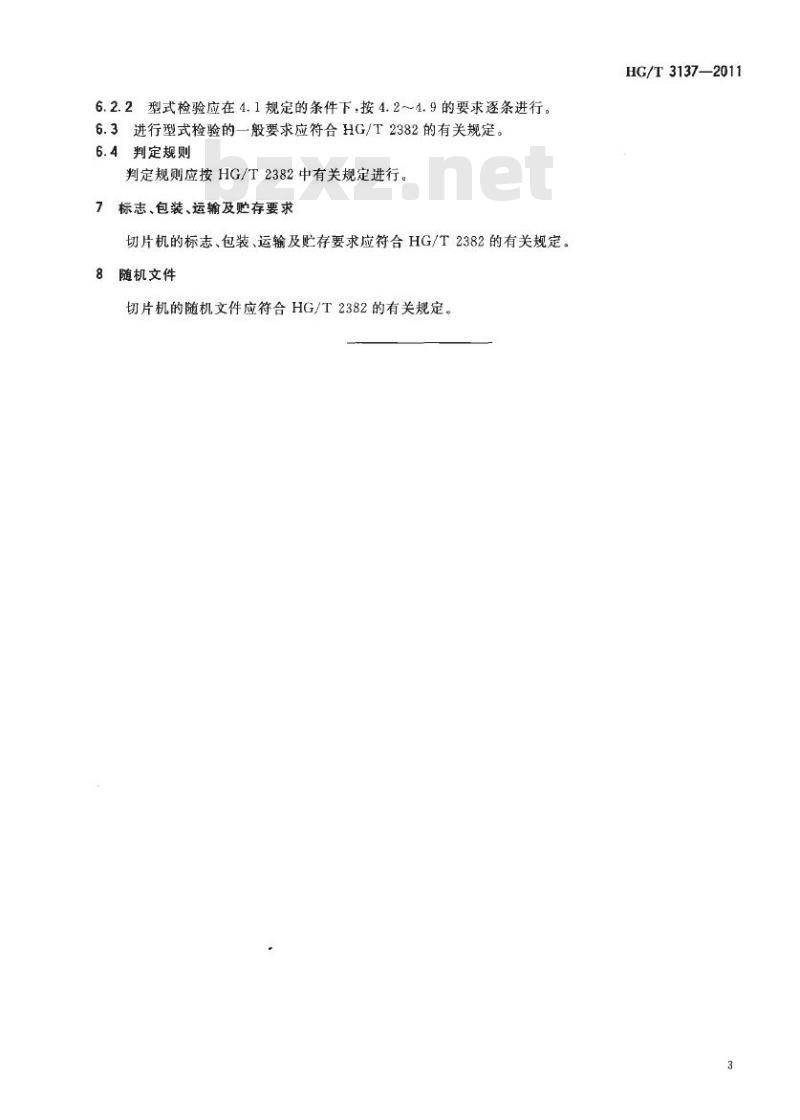

中华人民共和国化工行业标准 HG/T 3137—2011 代替 HG/T 3137—1998 橡胶可塑性试验切片机技术条件 Technical specifications for rubber plasticity test cutting machine 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 3137—1998《橡胶可塑性试验切片机技术条件》，与 HG/T 3137—1998 相比，主要技术变化如下：修改了规范性引用文件（见 2）；修改了环刀内径公差（见 4.2）；修改了两旋刀间距或专用夹具定长的公差（见 4.3）；修改了运输颠簸试验（见 5.9）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。 本标准起草单位：江都市新真威试验机械有限责任公司、北京橡胶工业研究设计院。 本标准主要起草人：沈克会、何成。 本标准于 1998 年 3 月首次发布，本次为第一次修订。 1 范围 本标准规定了切割圆柱体橡胶试样切片机的结构、要求、试验、检验规则、标志和包装等。本标准适用于裁切直径 16mm，高度为 10mm 的圆柱体橡胶的可塑性试验切片机（以下简称切片机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 HG/T 2382 橡胶测试仪器设备通用技术条件 3 结构 3.1 切片机主要由进料机构、切割平台、主轴、环刀、旋刀或专用夹具、出料机构、制动机构、行程限位机构、横向拖板、切削液供给装置及电动机等部分组成（如图 1 所示）。其组成部分包括：进料机构、切割平台、环刀、轴座、出料机构、切削液供给装置、制动机构、主轴、旋刀、横向托板、带轮、电动机、行程限位机构。 3.2 电动机通过皮带驱动主轴，使环刀、两旋刀或专用夹具旋转。 3.3 进料、切割部分可用拖板装置，加上行程限位机构，通过限位器调节行程。切片机由横向拖板进料，并通过两旋刀切割试样。 3.4 主轴通过制动机构停止运转，以便安装环刀及调换专用夹具。 3.5 切片机通过环刀切削 16mm 圆柱体，然后用两旋刀切割高度为 10mm 的试样。 3.6 切片机也可不配备横向拖板及旋刀部分，可在环刀处调换专用夹具切割高度 10mm 的试样。 4 要求 4.1 切片机正常工作条件应符合 HG/T 2382 的有关规定。 4.2 环刀内径应为 16mm ± 0.02mm。 4.3 两旋刀间距或专用夹具定长应为 10mm ± 0.15mm。 4.4 主轴径向跳动误差应不大于 0.025mm。 4.5 两旋刀刀刃内侧端面跳动应不大于 0.05mm。 4.6 进料拖板行程应不小于 65mm，横向拖板行程应不小于 50mm。 4.7 切片机的外观质量及电气性能应符合 HG/T 2382 的有关规定。 4.8 切片机工作噪声声压级应符合 HG/T 2382 的有关规定。 4.9 切片机运输颠簸性能应符合 HG/T 2382 的有关规定。 5 试验 5.1 试验条件及试验用仪器 5.1.1 试验条件：切片机应在 4.1 规定条件下进行试验。 5.1.2 试验用器具包括： a) 游标卡尺：分度值 0.02mm； b) 百分表：分度值 0.01mm； c) 声级计：精度 1 级； d) 500V 兆欧表：精度 1 级； e) 钢板尺：分度值 0.5mm。 5.2 利用游标卡尺测量环刀内径，应符合 4.2 规定。 5.3 利用游标卡尺测量两旋刀间距及专用夹具的定长，应符合 4.3 的规定。 5.4 用百分表测量主轴的径向跳动，应符合 4.4 规定。 5.5 用百分表测量切片机两旋刀刀刃内侧端面跳动，应符合 4.5 的规定。 5.6 用钢板尺测量拖板的行程，应符合 4.6 的规定。 5.7 切片机外观质量及电气性能按 HG/T 2382 中有关要求进行，应符合本标准 4.7 的规定。 5.8 噪声试验：噪声试验按 HG/T 2382 中要求进行，应符合本标准 4.8 的规定。 5.9 运输颠簸试验：切片机包装后，用载重汽车以 30km/h～40km/h 的速度在三级公路上运行 200km 或在颠簸试验台上做相应的试验。应符合 4.9 的规定。 6 检验规则 6.1 每台设备须经检验。
