【HG化工标准】 轮胎成型机头 第2部分:涨缩式机头

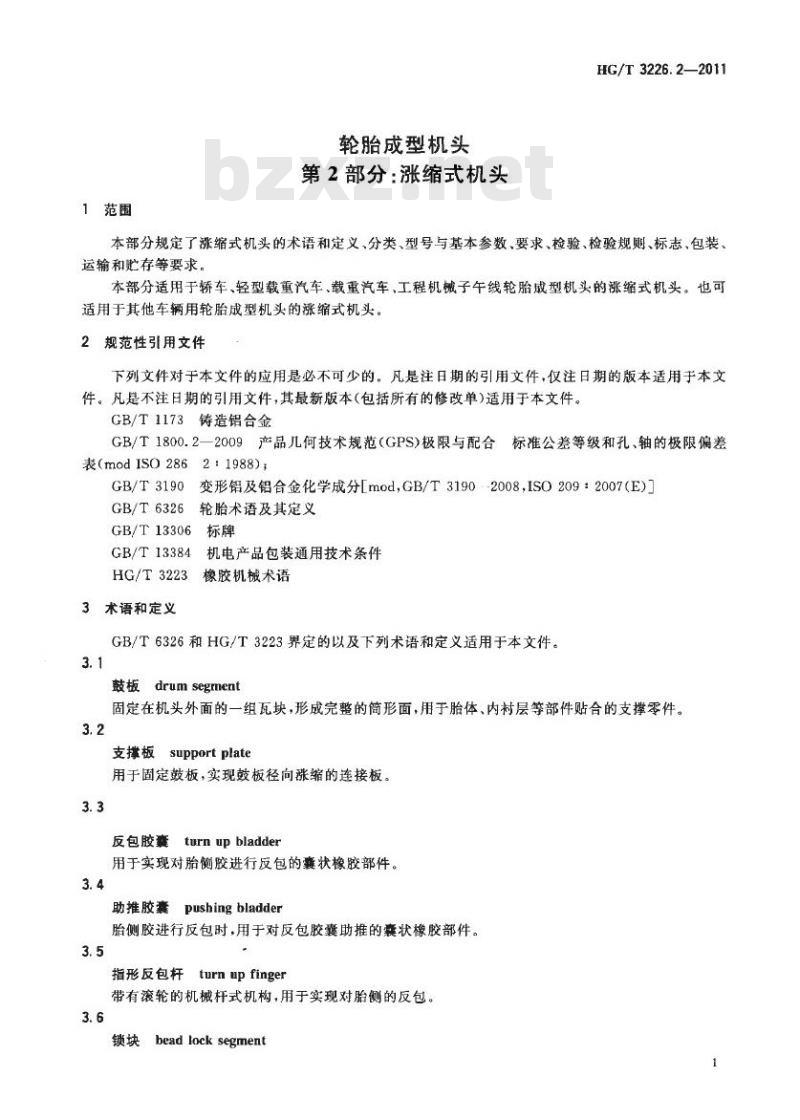

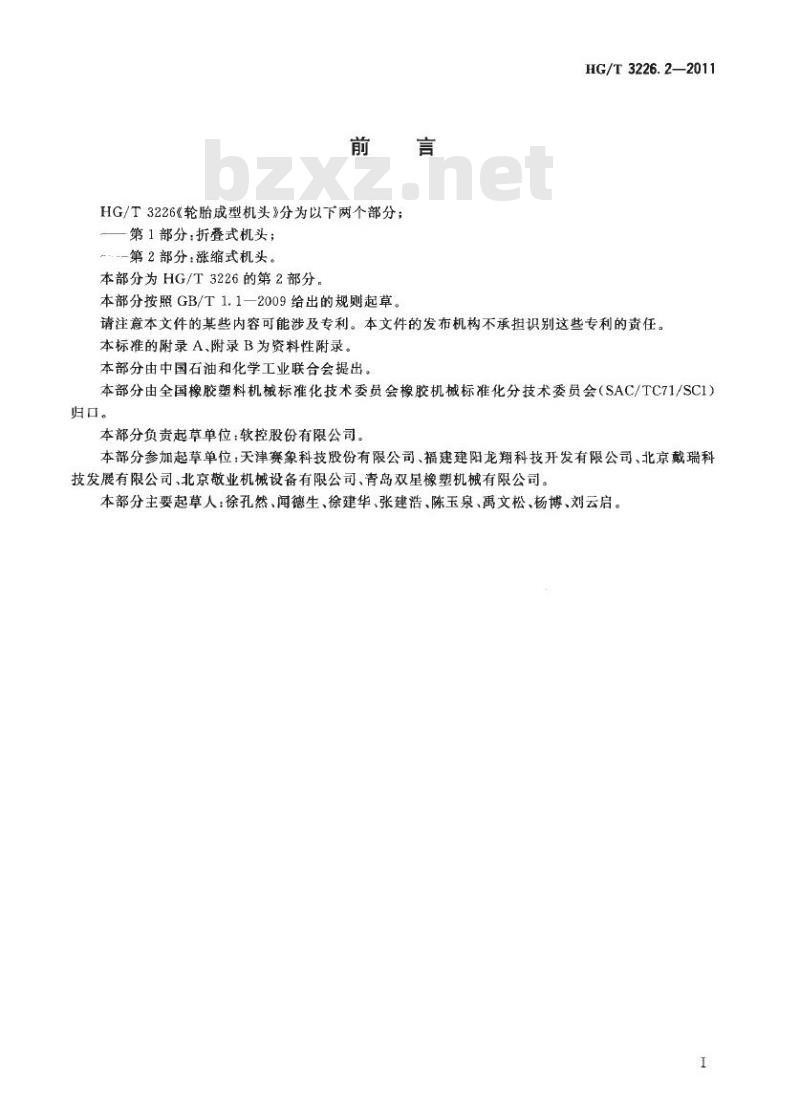

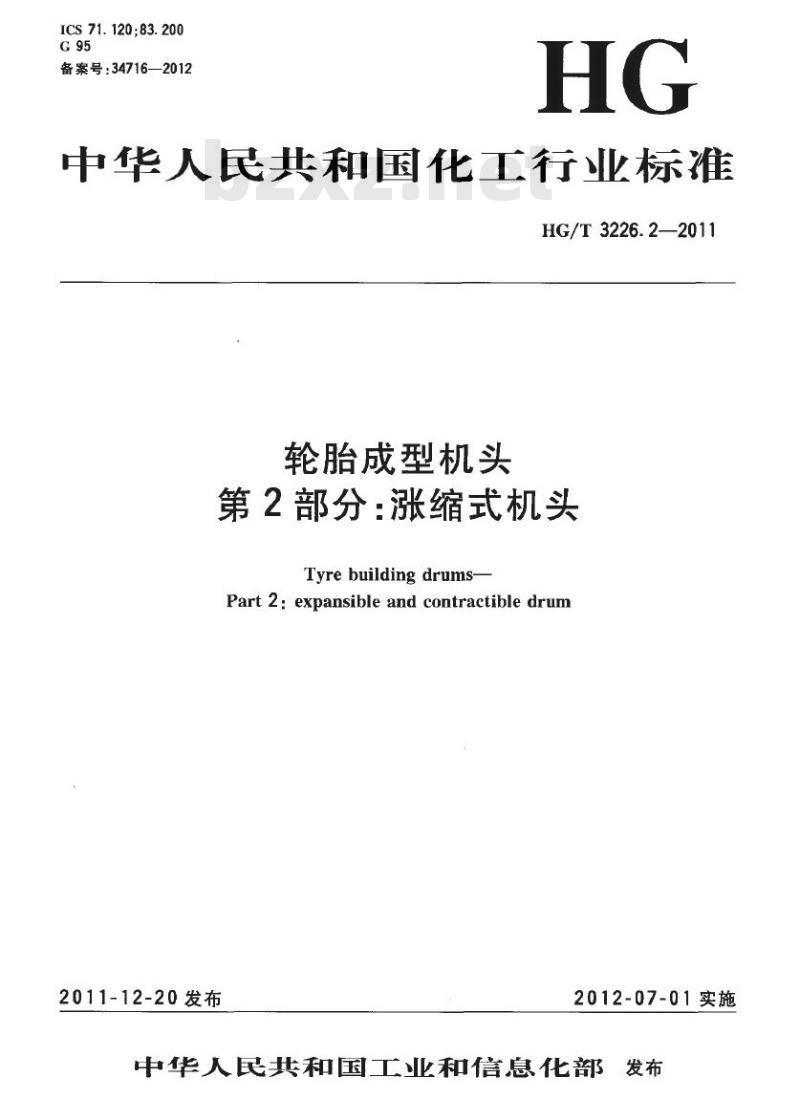

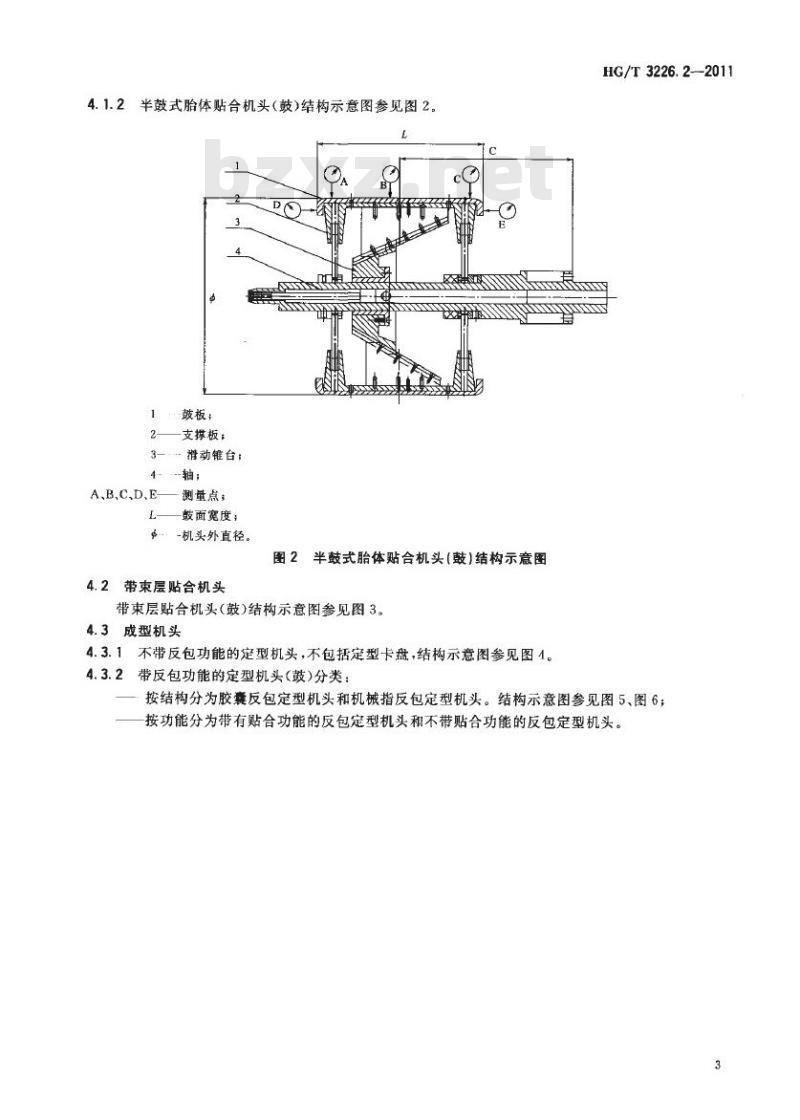

ICS 71.120; 83.200 备案号：34716—2012 中华人民共和国化工行业标准 HG/T 3226.2—2011 轮胎成型机头 第2部分：涨缩式机头 Tyrebuilding drums—Part 2: expansible and contractible drum 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部发布 前言 HG/T 3226《轮胎成型机头》分为以下两个部分：—第1部分：折登式机头；—第2部分：涨缩式机头。本部分为 HG/T 3226 的第2部分。 本部分按照 GB/T 1.1—2009 给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准的附录A、附录B为资料性附录。本部分由中国石油和化学工业联合会提出。本部分由全国橡胶塑料机械标准化技术委员会橡胶机械标准化分技术委员会（SAC/TC71/SC1）归口。 本部分负责起草单位：软控股份有限公司。 本部分参加起草单位：天津赛象科技股份有限公司、福建建阳龙翔科技开发有限公司、北京戴瑞科技发展有限公司、北京敬业机械设备有限公司、青岛双星橡塑机械有限公司。 本部分主要起草人：徐孔然、闻德生、徐建华、张建浩、陈玉泉、禹文松、杨博、刘云启。 1 范围 本部分规定了涨缩式机头的术语和定义、分类、型号与基本参数、要求、检验、检验规程、标志、包装运输和贮存等要求。 本部分适用于轿车、轻型载重汽车、载重汽车、工程机械子午线轮胎成型机头的涨缩式机头。也可适用于其他车辆用轮胎成型机头的涨缩式机头。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1173 铸造铝合金 GB/T 1800.2—2009 产品几何技术规范（GPS）极限与配合标准 公差等级和孔、轴的极限偏差表 GB/T 3190 变形铝及铝合金化学成分 GB/T 6326 轮胎术语及其定义 GB/T 13306 机电产品包装通用技术条件 GB/T 13384 标牌 HG/T 3223 橡胶机械术语 3 术语和定义 GB/T 6326 和 HG/T 3223 界定的以及下列术语和定义适用于本文件。 3.1 鼓板 drum segment：固定在机头外面的一组瓦块，形成完整的筒形面，用于胎体、内层等部件贴合的支撑零件。 3.2 支撑板 support plate：用于固定鼓板，实现鼓板径向涨缩的连接板。 3.3 反包胶囊 turnup bladder：用于实现对胎侧胶进行反包的囊状橡胶部件。 3.4 助推胶囊 pushing bladder：胎侧胶进行反包时，用于对反包胶囊助推的囊状橡胶部件。 3.5 指形反包杆 turn up finger：带有滚轮的机械杆式机构，用于实现对胎侧的反包。 3.6 锁块 bead lock segment：轮胎胎壳成型时，用于锁紧胎圈的零件。 3.7 定型机头（鼓） shaping drum：利用锁块的径向运动锁定胎圈，通过中鼓充气实现胎壳成型的装置。常用在子午线轮胎两次法成型，第二段成型机。 3.8 胶囊反包定型机头（鼓） bladder turnup shaping drum：胎圈锁定后，中鼓充气定型，通过反包胶囊的充气实现胎侧反包的一类定型鼓。包括有助推胶囊和无助推胶囊。 3.9 机械指反包定型机头（鼓） machinery turnup shaping drum：胎圈锁定后，中鼓充气定型，通过机械指反包杆实现胎侧反包的一类定型鼓。 4 分类 涨缩式机头分为胎体贴合机头（鼓）、带束层贴合机头（鼓）和成型机头（鼓）三类。 4.1 胎体贴合机头 4.1.1 鼓式胎体贴合机头（鼓） 结构示意图说明（参见图1）：1. 鼓板；2. 支撑板；3. 墙板；4. 轴；A、B、C. 测量点；L. 鼓面宽度；c. 机头外直径。 4.1.2 半鼓式胎体贴合机头（鼓） 结构示意图说明（参见图2）：1. 鼓板；2. 支撑板；3. 滑动锥台；4. 轴；A、B、C、D、E. 测量点；L. 鼓面宽度；c. 机头外直径。 4.2 带束层贴合机头（鼓） 结构示意图说明（参见图3）。 4.3 成型机头 4.3.1 不带反包功能
