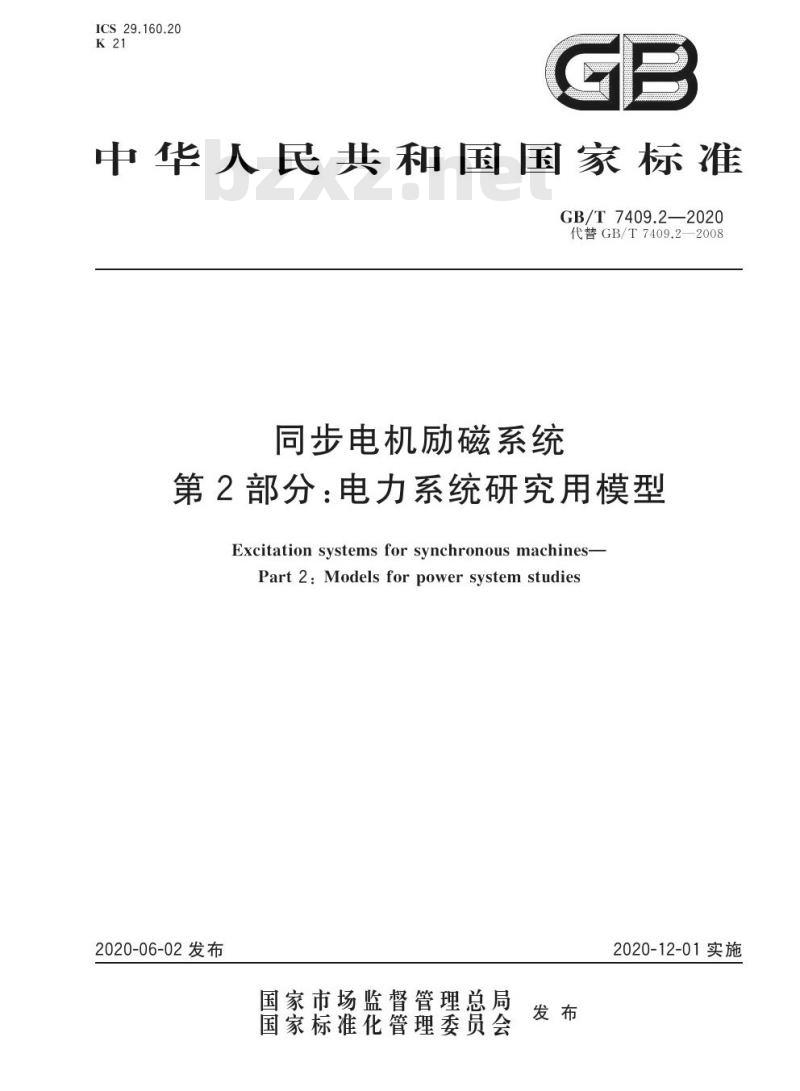

【GB国家标准】 同步电机励磁系统第2部分:电力系统研究用模型

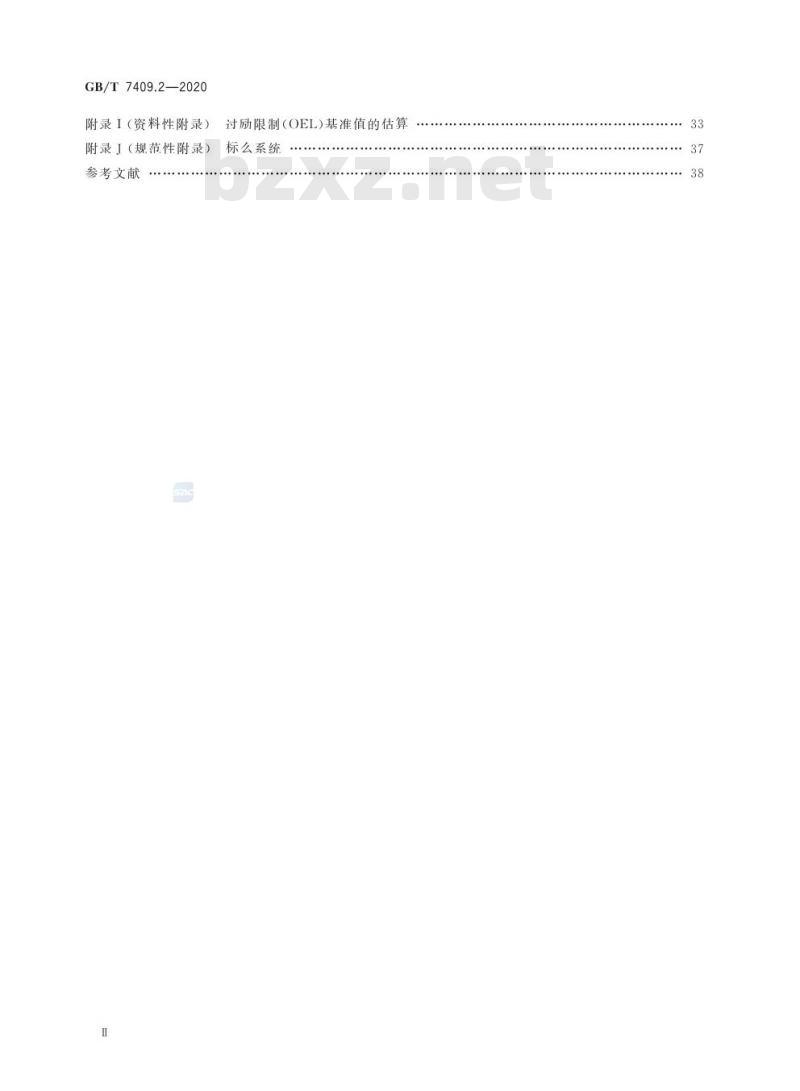

GB/T 7409.2—2020 代替 GB/T 7409.2—2008 同步电机励磁系统 第2部分：电力系统研究用模型 Excitation systems for synchronous machines—Part 2: Models for power system studies 发布日期：2020-06-02 实施日期：2020-12-01 国家市场监督管理总局 国家标准化管理委员会 目次 1 范围 2 规范性引用文件 3 术语和定义 4 励磁功率单元分类——图示法及稳定性研究的数学模型 4.1 直流励磁机励磁功率单元 4.2 交流励磁机励磁功率单元 4.3 静态源静止励磁功率单元 4.4 复合源静止励磁功率单元 5 控制功能的数学模型 5.1 电压测量和负载电流补偿环节模型 5.2 比例-微分-积分(PID)校正环节模型 5.3 励磁反馈环节模型 5.4 限幅环节 5.5 电力系统稳定器模型 5.6 电压控制主环通用结构 5.7 辅助限制环节模型 5.8 辅助限制环节介入电压控制主环的方式 6 励磁系统模型 6.1 交流励磁机励磁系统模型 6.2 直流励磁机励磁系统模型 6.3 静止励磁系统模型 6.4 专用语 7 参数 7.1 标幺系统 7.2 变量 附录A（资料性附录）变压器高压侧电压控制模型 附录B（规范性附录）限幅表示法 附录C（资料性附录）多频段电力系统稳定器模型 附录D（规范性附录）反时限特性计算 附录E（资料性附录）UEL模型查表函数 附录F（资料性附录）积分复位表示法 附录G（规范性附录）饱和函数 附录H（规范性附录）整流器调节特性 附录I（资料性附录）过励限制(OEL)基准值的估算 附录J（规范性附录）磁场电流的估算方法 参考文献 前言 GB/T 7409《同步电机励磁系统》分为三个部分：GB/T 7409.1 同步电机励磁系统定义；GB/T 7409.2 同步电机励磁系统 第2部分：电力系统研究用模型；GB/T 7409.3 同步电机励磁系统 大、中型同步发电机励磁系统技术要求。本部分为GB/T 7409的第2部分。 本部分按照GB/T 1.1—2009给出的规则起草。本部分代替GB/T 7409.2—2008《同步电机励磁系统 电力系统研究用模型》，与GB/T 7409.2—2008相比，主要技术变化如下： - 增加了“对励磁系统辅助限制模型作了具体描述”，所建立的发电机励磁系统模型能够满足国内主要的发电机励磁系统进行与现场实测数据的仿真比对，可供电力系统稳定分析之用（见5.7）； - 增加了标量叠加式负载电流补偿模型（见5.1）； - 修改了部分电压校正环节模型及说明（见5.3，2008年版的3.5.2）； - 增加了部分电力系统稳定器模型（见5.5）； - 增加了V/Hz限制、OEL、SCL及UEL模型（见5.7）； - 增加了各辅助限制环节和电力系统稳定器介入电压控制主环的方式（见5.8）； - 增加了“变压器高压侧电压控制模型”（见附录A）； - 增加了“多频段电力系统稳定器模型”（见附录C）； - 增加了“反时限特性计算”（见附录D）； - 删除了原资料性附录E和附录F（见2008年版的附录E和附录F）； - 增加了“UEL模型查表函数”（见附录E）； - 增加了“积分复位表示法”（见附录F）； - 增加了“磁场电流的估算方法”，可用于OEL环节限制特性整定（见附录I）。 本部分由中国电器工业协会提出。本部分由全国电机标准化技术委员会（SAC/TC 26）归口。 本部分起草单位：华北电力科学研究院有限责任公司、哈尔滨电机厂有限责任公司、中国电力科学研究院有限公司、国网浙江省电力有限公司电力科学研究院、南京南瑞继保电气有限公司、东方电气自动控制工程有限公司、上海电气电站设备有限公司发电机厂、国网冀北电力有限公司电力科学研究院、浙江浙能技术研究院有限公司、国电南瑞科技股份有限公司、中国大唐集团科学技术研究院有限公司、广州擎天实业有限公司、北京科电亿恒电力技术有限公司。 本部分主要起草人：谢欢、苏为民、李国良、吴龙、濮钧、吴跨宇、吴涛、周平、王磊、史扬、雷承祥、陈新琪、余振、戴申华、杨立强、熊鸿韬、孙新志、李显彤、周谧。
