【HG化工标准】 稳定二氧化锆 第1部分:钇稳定二氧化锆

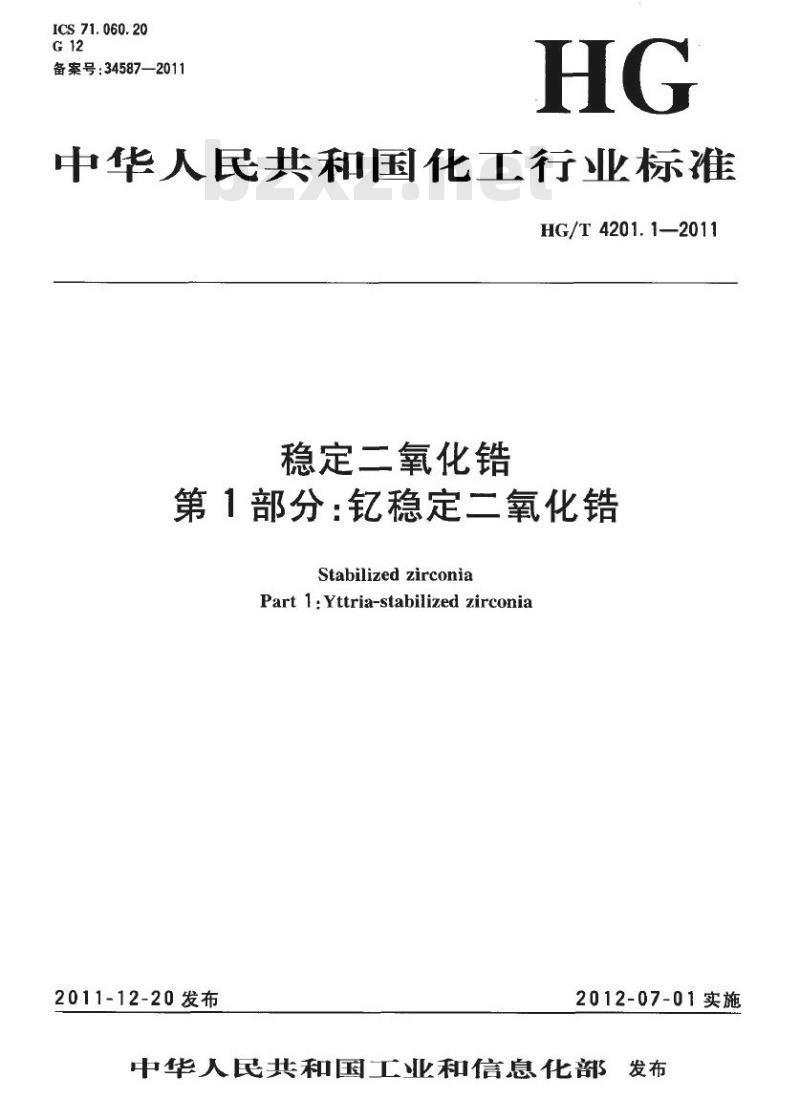

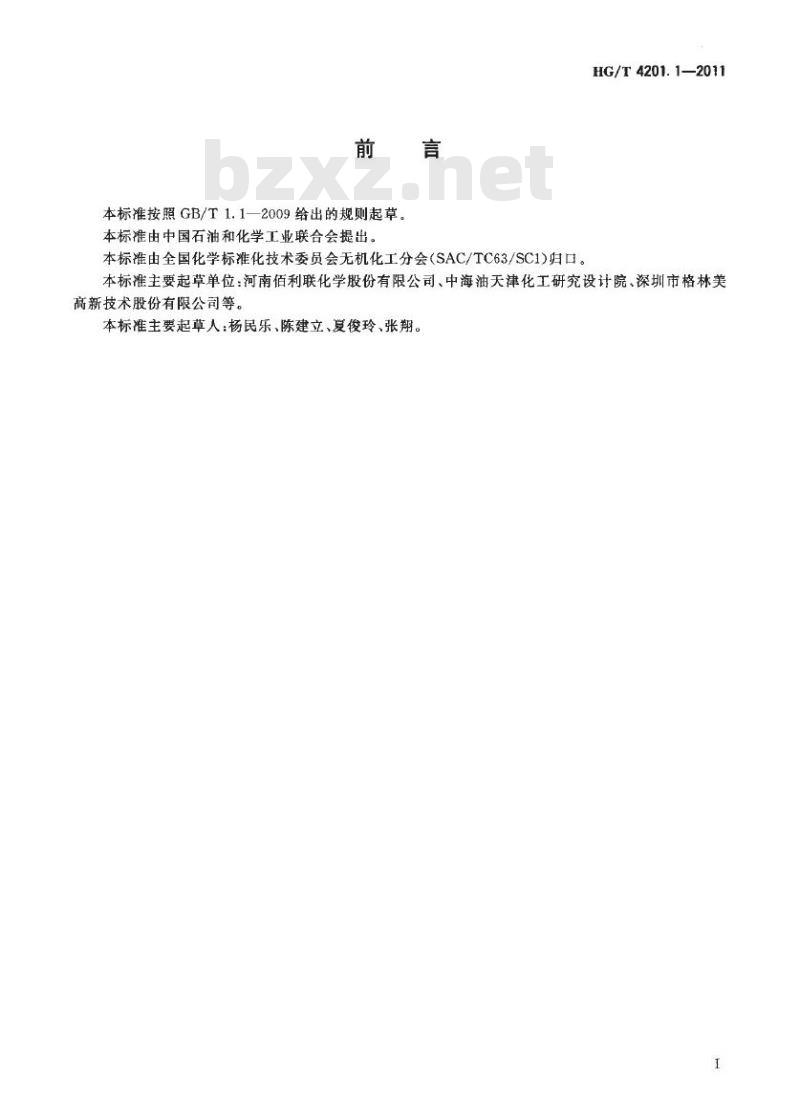

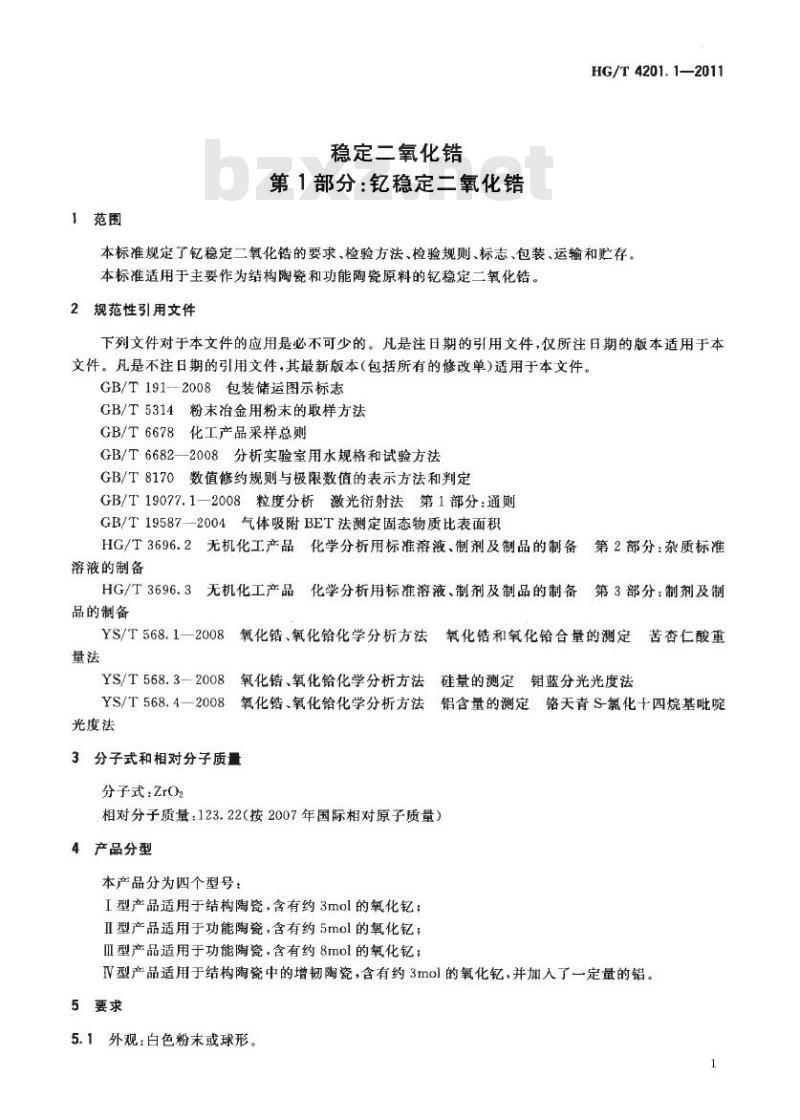

HG/T 4201.1—2011 稳定二氧化锆 第1部分：钇稳定二氧化锆 Stabilized zirconia Part 1: Yttria-stabilized zirconia 发布日期：2011-12-20 实施日期：2012-07-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国化学标准化技术委员会无机化工分会（SAC/TC63/SC1）归口。 本标准主要起草单位：河南佰利联化学股份有限公司、中海油天津化工研究设计院、深圳市格林美高新技术股份有限公司等。 本标准主要起草人：杨民乐、陈建立、夏俊玲、张翔。 1 范围 本标准规定了钇稳定二氧化锆的要求、检验方法、检验规则、标志、包装、运输和贮存。本标准适用于主要作为结构陶瓷和功能陶瓷原料的钇稳定二氧化锆。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191—2008 包装储运图示标志 GB/T 5314 粉末冶金用粉末的取样方法 GB/T 6678 化工产品采样总则 GB/T 6682—2008 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示方法和判定 GB/T 19077.1—2008 粒度分析 激光衍射法 第1部分：通则 GB/T 19587—2004 气体吸附 BET法测定固态物质比表面积 HG/T 3696.2 无机化工产品化学分析用标准溶液、制剂及制品的制备 第2部分：杂质标准溶液的制备 HG/T 3696.3 无机化工产品化学分析用标准溶液、制剂及制品的制备 第3部分：制剂及制品的制备 YS/T 568.1—2008 氧化锆、氧化铪化学分析方法 氧化锆和氧化铪合量的测定 苦杏仁酸重量法 YS/T 568.3—2008 氧化锆、氧化铪化学分析方法 硅量的测定 蓝分光光度法 YS/T 568.4—2008 氧化锆、氧化铪化学分析方法 铝含量的测定 铬天青S-氯化十四烷基吡啶光度法 3 分子式和相对分子质量 分子式：ZrO2 相对分子质量：123.22（按2007年国际相对原子质量） 4 产品分型 本产品分为四个型号： I型产品适用于结构陶瓷，含有约3mol%的氧化钇； II型产品适用于功能陶瓷，含有约5mol%的氧化钇； III型产品适用于功能陶瓷，含有约8mol%的氧化钇； IV型产品适用于结构陶瓷中的增韧陶瓷，含有约3mol%的氧化钇，并加入了一定量的铝。 5 要求 5.1 外观：白色粉末或球形。 5.2 稳定二氧化锆按本标准的试验方法检测应符合表1的技术要求。 表1 技术要求 I型：锆铪合量(以ZrO2计) 94.6%，氧化钇(Y2O3) 5.15%，氧化铁(Fe2O3) ≤0.01%，二氧化硅(SiO2) ≤0.02%，氧化钠(Na2O) ≤0.01%，二氧化钛(TiO2) ≤0.01%。 II型：锆铪合量(以ZrO2计) 91.0%，氧化钇(Y2O3) 8.8%，氧化铁(Fe2O3) ≤0.01%，二氧化硅(SiO2) ≤0.02%，氧化钠(Na2O) ≤0.01%，二氧化钛(TiO2) ≤0.01%。 III型：锆铪合量(以ZrO2计) 85.5%，氧化钇(Y2O3) 14.2%，氧化铁(Fe2O3) ≤0.003%，二氧化硅(SiO2) ≤0.02%，氧化钠(Na2O) ≤0.005%，二氧化钛(TiO2) ≤0.005%。 IV型：锆铪合量(以ZrO2计) 94.2%，氧化钇(Y2O3) 5.15%，氧化铁(Fe2O3) ≤0.01%，二氧化硅(SiO2) ≤0.02%，氧化钠(Na2O) ≤0.005%，二氧化钛(TiO2) ≤0.01%，比表面积 0.15~0.35 m²/g。 6 试验方法 6.1 警告 本试验方法中使用的部分试剂具有腐蚀性，操作时应小心谨慎！必要时，应在通风橱中进行。如溅到皮肤上应立即用水冲洗，严重者应立即就医。 6.2 一般规定 本标准所用的试剂和水，在没有注明其他要求时，均指分析纯试剂和GB/T 6682—2008中规定的三级水。试验中所用的杂质标准溶液、制剂和制品，在没有注明其他规定时，均按HG/T 3696.2和HG/T 3696.3的规定制备。 6.3 外观检验 在自然光下，于白色衬底的表面皿或白瓷板上用目视法判定外观。 6.4 锆铪合量的测定 6.4.1 苦杏仁酸重量法（仲裁法） 6.4.1.1 方法提要 同YS/T 568.1—2008第2章。 6.4.1.2 试剂 同YS/T 568.1—2008第3章。 6.4.1.3 仪器、设备 6.4.1.3.1 铂埚。 6.4.1.3.2 瓷埚。 6.4.1.3.3 调温电炉。 6.4.1.3.4 高温炉：温度能控。
