【HG化工标准】 颗粒离心干燥机

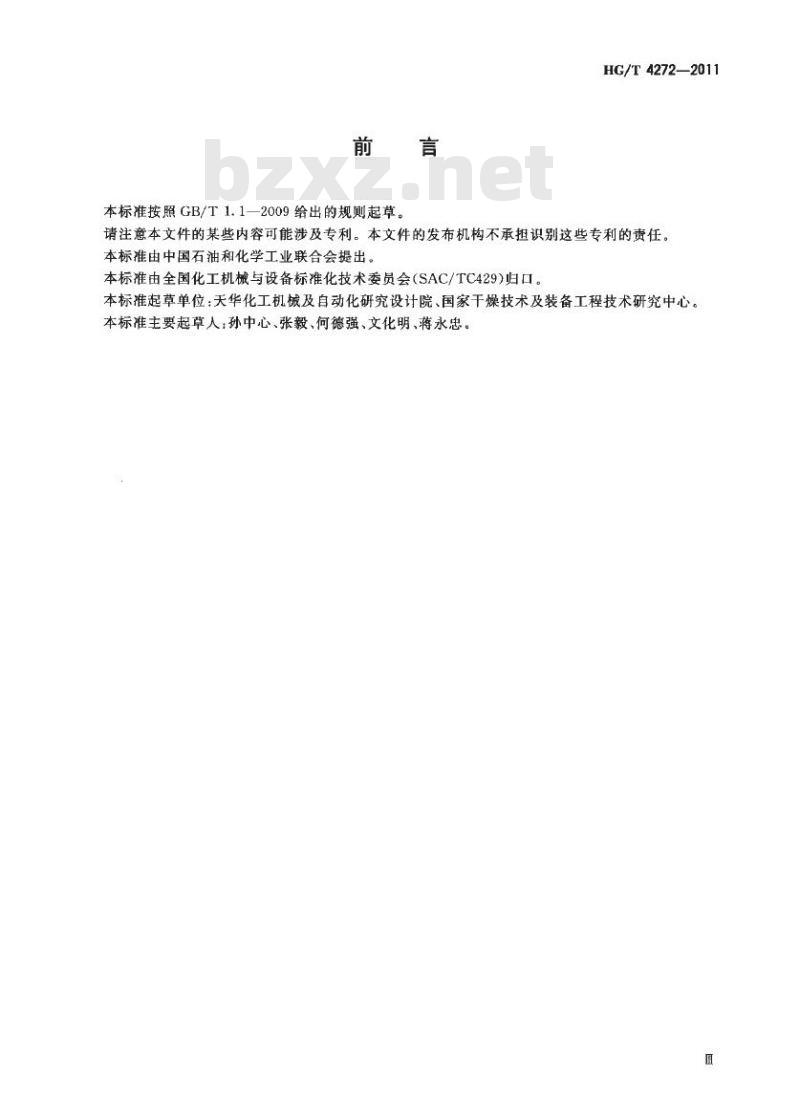

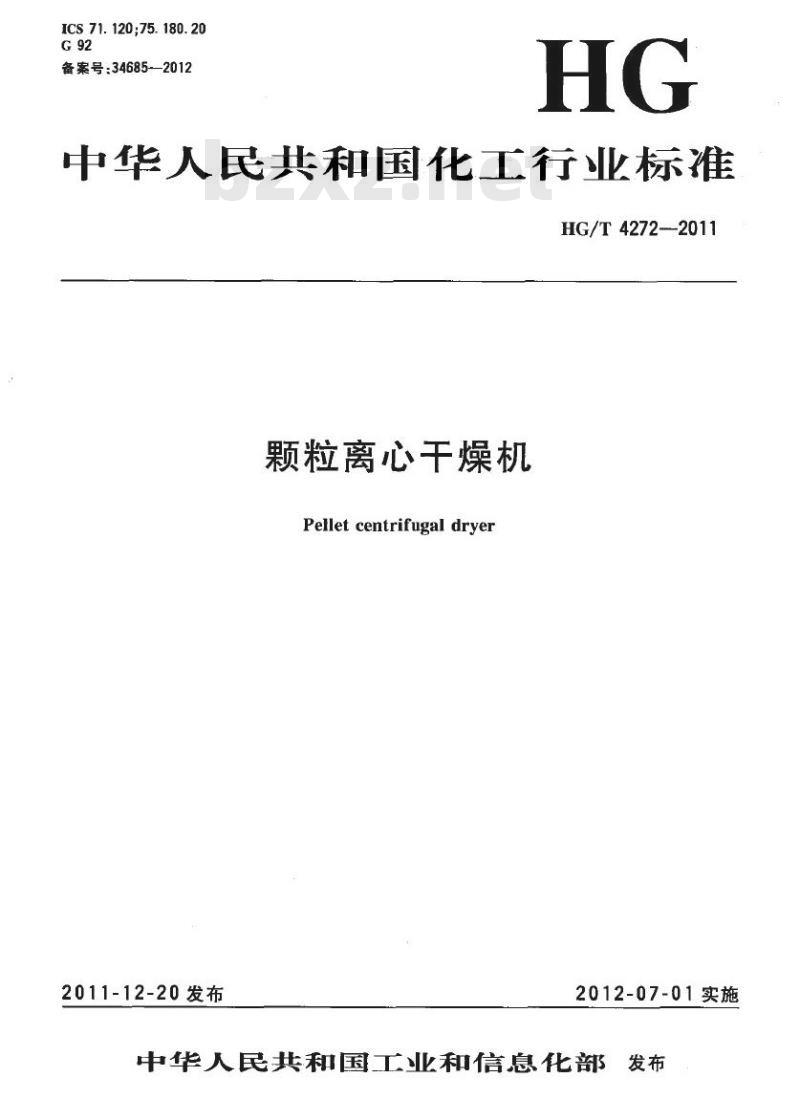

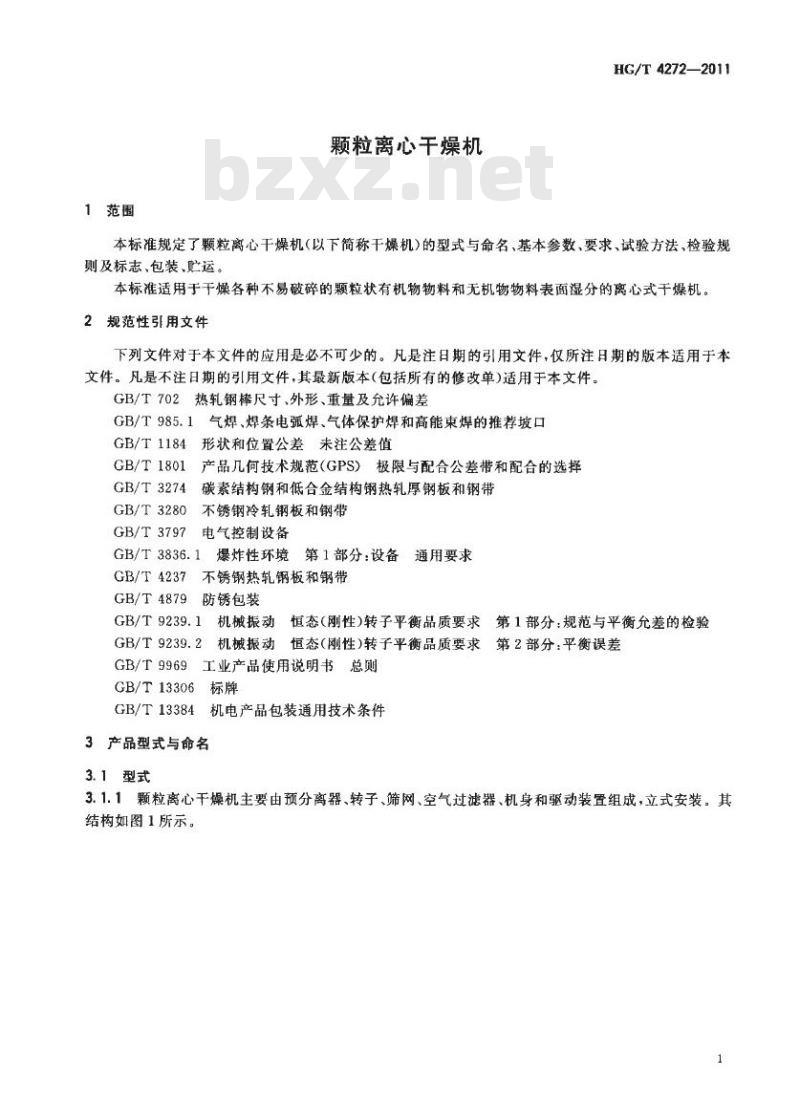

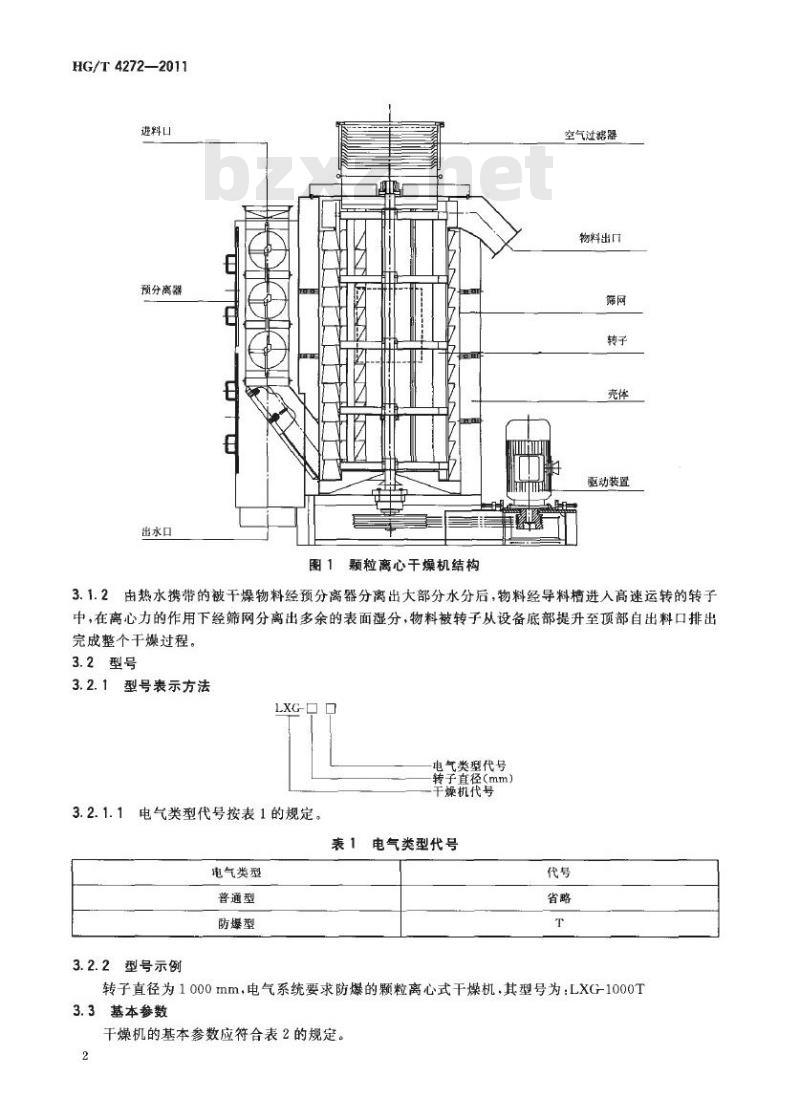

HG/T 4272-2011 颗粒离心干燥机 Pellet centrifugal dryer 发布日期：2011-12-20 实施日期：2012-07-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出，由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。 本标准起草单位：天华化工机械及自动化研究设计院、国家干燥技术及装备工程技术研究中心。 本标准主要起草人：孙中心、张毅、何德强、文化明、蒋永忠。 1 范围 本标准规定了颗粒离心干燥机（以下简称干燥机）的型式与命名、基本参数、要求、试验方法、检验规则及标志、包装、贮运。 本标准适用于干燥各种不易破碎的颗粒状有机物料和无机物料表面湿分的离心式干燥机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 702 热轧钢棒尺寸、外形、重量及允许偏差 GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 1184 形状和位置公差未注公差值 GB/T 1801 产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T 3274 碳素结构钢和低合金结构钢 GB/T 3280 热轧厚钢板和钢带 GB/T 3797 不锈钢冷轧钢板和钢带 GB/T 3836.1 电气控制设备 第1部分：设备通用要求 GB/T 4237 爆炸性环境 第1部分：设备通用要求 GB/T 4879 不锈钢热轧钢板和钢带 GB/T 9239.1 防锈包装 第1部分 GB/T 9239.2 防锈包装 第2部分 GB/T 9969 机械振动 恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 3 产品型式与命名 3.1 型式 3.1.1 颗粒离心干燥机主要由预分离器、转子、筛网、空气过滤器、机身和驱动装置组成，立式安装。 3.1.2 工作原理：由热水携带的被干燥物料经预分离器分离出大部分水分后，物料经导料槽进入高速运转的转子中，在离心力的作用下经筛网分离出多余的表面湿分，物料被转子从设备底部提升至顶部自出料口排出，完成整个干燥过程。 3.2 型号 3.2.1 型号表示方法：LXG-□□ 其中，“□□”表示转子直径（mm）和电气类型代号。 3.2.1.1 电气类型代号按表1的规定： 表1 电气类型代号 电气类型：普通型（O）、防爆型（T） 3.2.2 型号示例：转子直径为1000mm，电气系统要求防爆的颗粒离心式干燥机，其型号为：LXG-1000T。 3.3 基本参数 干燥机的基本参数应符合表2的规定。 表2 干燥机基本参数 - 转子长径比：1~4 - 筛网开孔率：≥40% - 干燥机转速/(r/min)：150~600 - 干燥机功率/kW：7.5~37 此参数设计时可作为参考，应根据物料性能进行调整。 4 要求 4.1 设计 4.1.1 转子直径（单位：mm） 推荐采用：500、600、800、1000、1100、1200、1300、1400、1500、1600。 4.1.2 整机性能 4.1.2.1 空载运行时，干燥机的最大振动幅度不得大于100μm。 4.1.2.2 负载运行时，干燥机的噪声不得大于85dB(A)。 4.1.2.3 干燥机主机的轴承温升不得超过40℃。 4.1.2.4 平均无故障工作时间应不少于80...
