【HG化工标准】 电热式回转圆筒焙烧炉

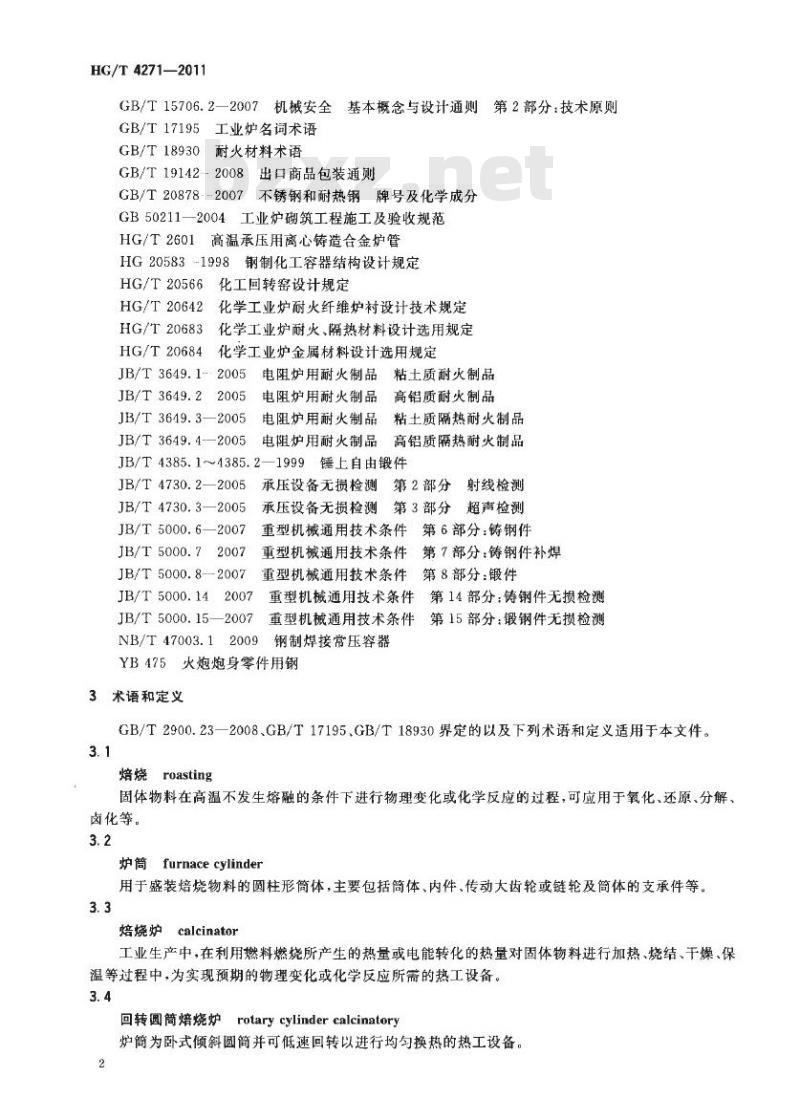

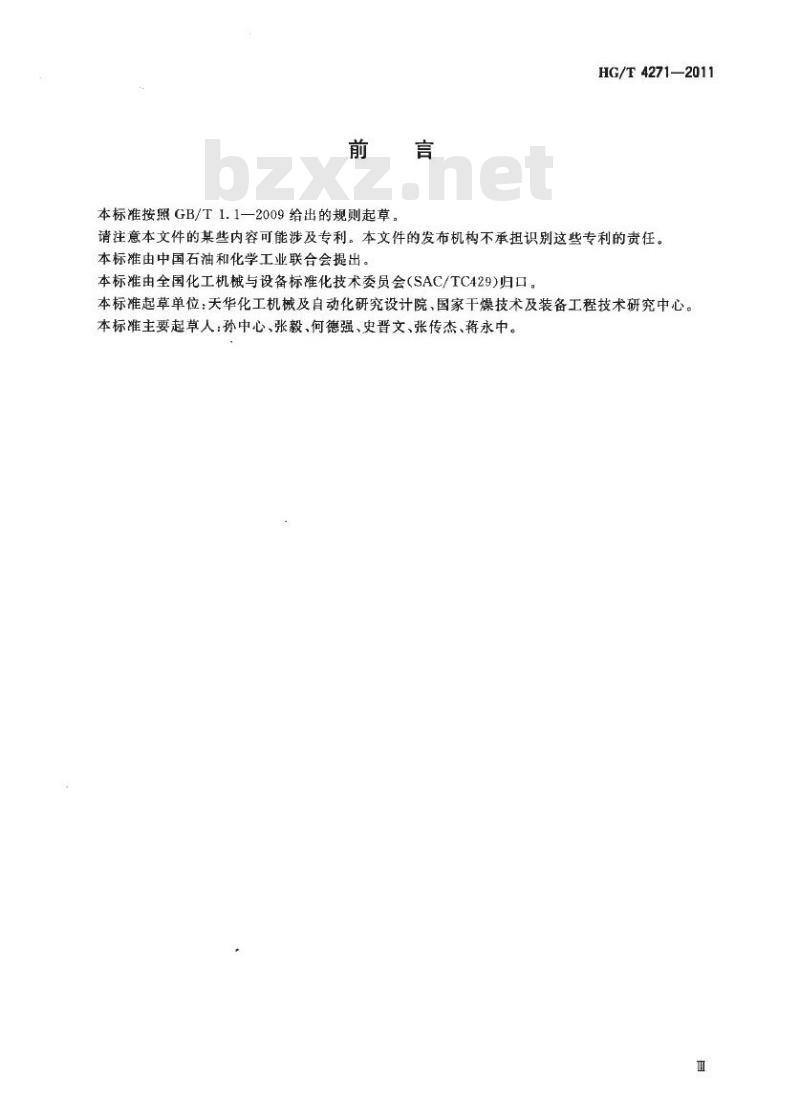

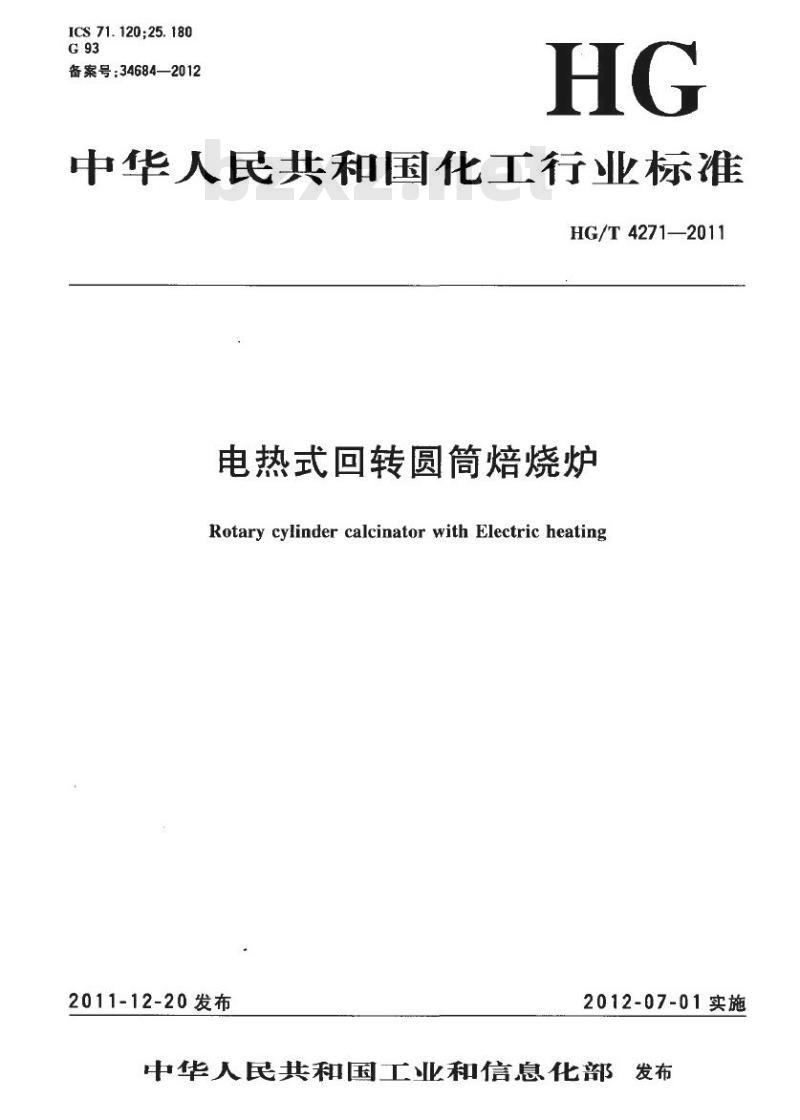

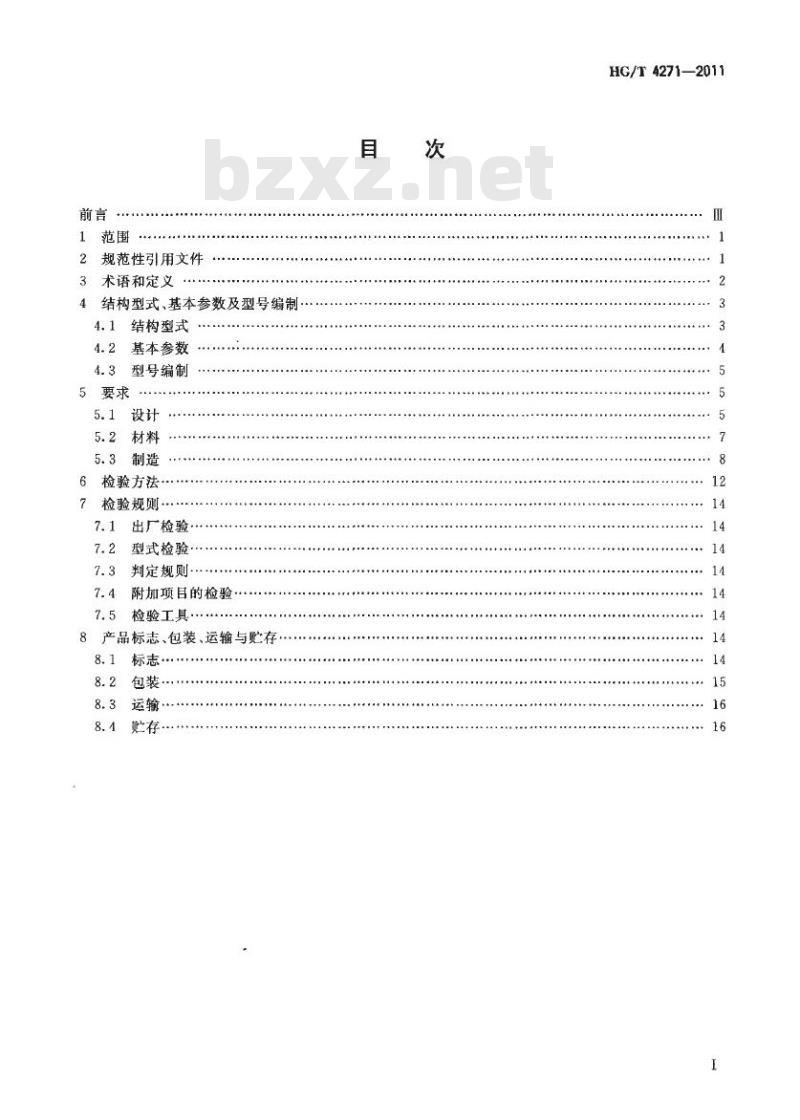

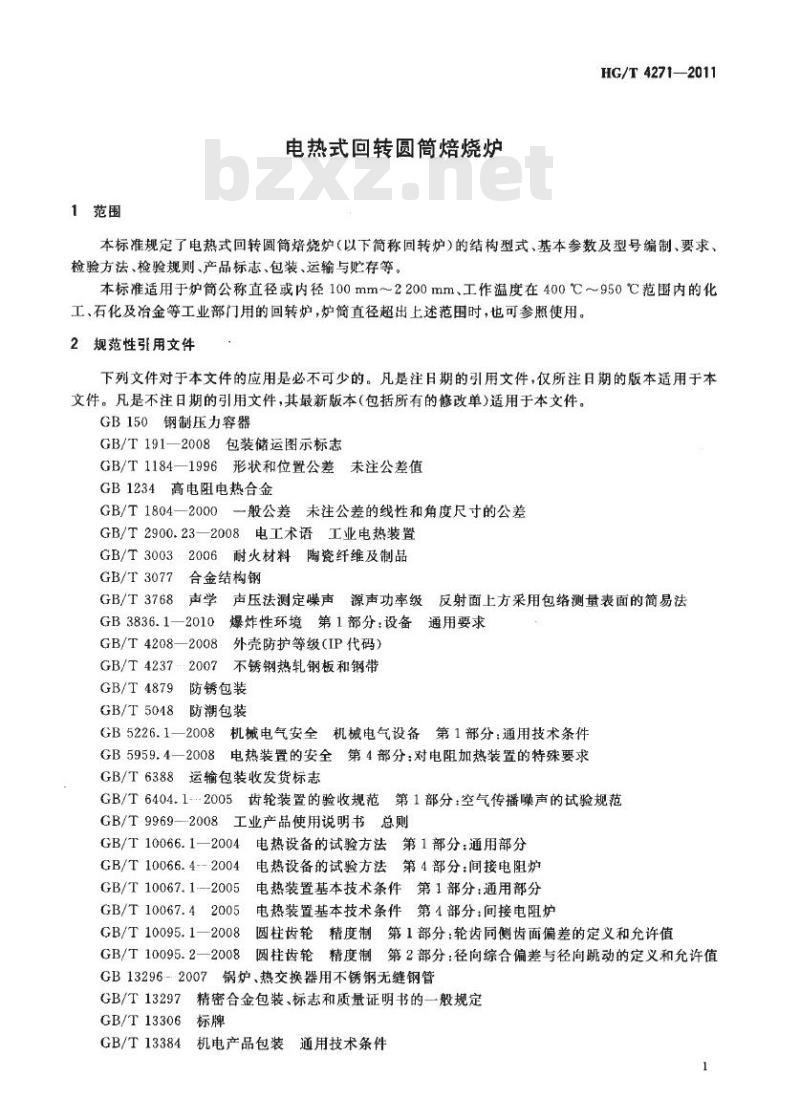

中华人民共和国化工行业标准 HG/T 4271—2011 电热式回转圆筒焙烧炉 Rotary cylinder calcinator with Electric heating 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 目录 前言 1 范围 2 规范性引用文件 3 术语和定义 4 结构型式、基本参数及型号编制 4.1 结构型式 4.2 基本参数 4.3 型号编制 5 要求 5.1 设计 5.2 材料 5.3 制造 6 检验方法 7 检验规则 7.1 出厂检验 7.2 型式检验 7.3 判定规则 7.4 附加项目的检验 7.5 检验工具 8 产品标志、包装、运输与贮存 8.1 标志、包装 8.2 运输 8.3 贮存 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会 (SAC/TC429) 归口。 本标准起草单位：天华化工机械及自动化研究设计院、国家干燥技术及装备工程技术研究中心。 本标准主要起草人：孙中心、张毅、何德强、史晋文、张传杰、蒋永中。 1 范围 本标准规定了电热式回转圆筒焙烧炉（以下简称回转炉）的结构型式、基本参数及型号编制、要求、检验方法、检验规则、产品标志、包装、运输与贮存等。本标准适用于炉筒公称直径或内径 100mm～2200mm、工作温度在 400℃～950℃ 范围内的化工、石化及冶金等工业部门用的回转炉，炉筒直径超出上述范围时，也可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 150 钢制压力容器 GB/T 191—2008 包装储运图示标志 GB/T 1184—1996 形状和位置公差未注公差值 GB 12347 高电阻电热合金 GB/T 1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T 2900.23—2008 电工术语 工业电热装置 GB/T 3003—2006 耐火材料 陶瓷纤维及制品 GB/T 3077 合金结构钢 GB/T 3768 声学 GB 3836.1—2010 声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法 GB/T 4208—2008 爆炸性环境 第1部分：设备通用要求 GB/T 4237—2007 外壳防护等级（IP代码） GB/T 4879 不锈钢热轧钢板和钢带 GB/T 5048 防锈包装 GB/T 5959.4—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 6388 电热装置的安全 第4部分：对电阻加热装置的特殊要求 GB/T 6404.1—2005 运输包装收发货标志 GB/T 9969—2008 齿轮装置的验收规范 第1部分：空气传播噪声的试验规范 GB/T 10066.1—2004 工业产品使用说明书总则 GB/T 10066.4—2004 电热设备的试验方法 第1部分：通用部分 GB/T 10067.1—2005 电热设备的试验方法 第4部分：间接电阻炉 GB/T 10067.4—2005 电热装置基本技术条件 第1部分：通用部分 GB/T 10095.1—2008 电热装置基本技术条件 第1部分：间接电阻炉 GB/T 10095.2—2008 圆柱齿轮精度制 第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T 13296—2007 圆柱齿轮精度制 第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T 13297 精密合金 GB/T 13306 包装、标志和质量证明书的一般规定 GB/T 13384 标牌 GB/T 13384 机电产品包装 通用技术条件 GB/T 15706.2—2007 机械安全 基本概念与设计通则 第2部分：技术原则 GB/T 17195 工业炉名词术语 GB/T 18930 耐火材料术语 GB/T 19142—2008 出口商品包装通则 GB/T 20878—2007 不锈钢和耐热钢牌号及化学成分 GB 50211—2004 工业炉砌筑工程施工及验收规范 HG/T 2601 高温承压用离心铸造合金炉管
