【HG化工标准】 代替 HG/T 2694-2003 阳图型 PS 版

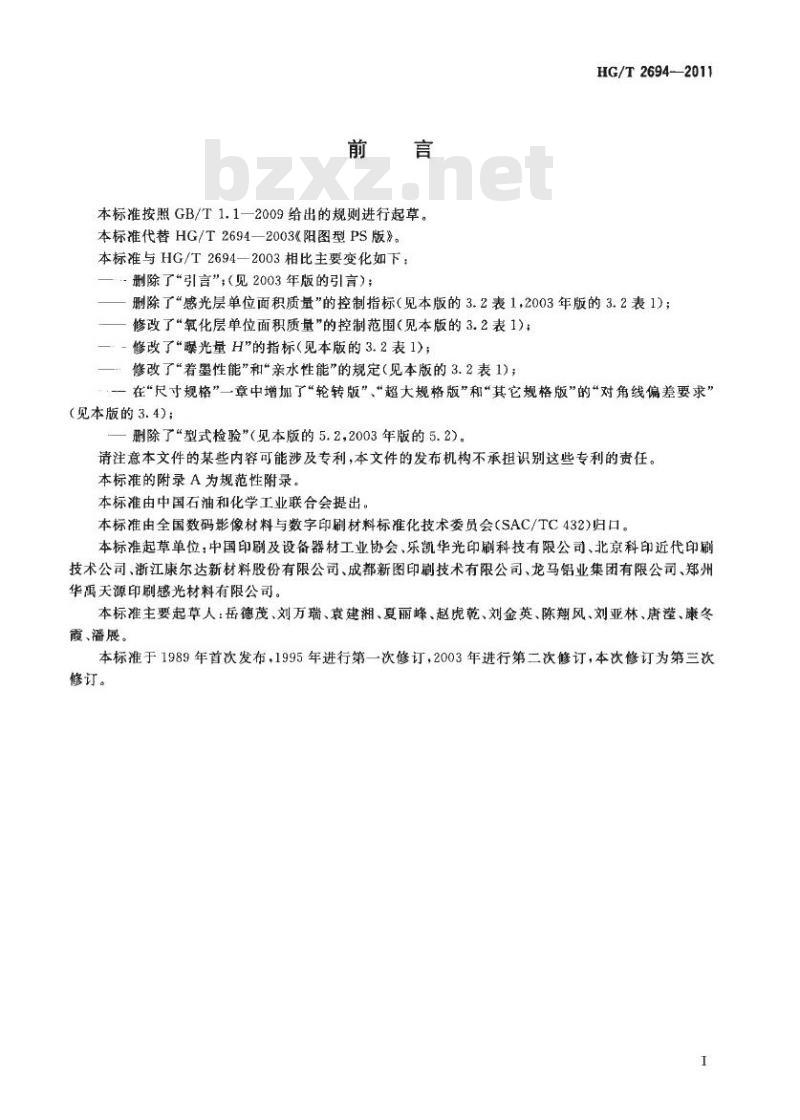

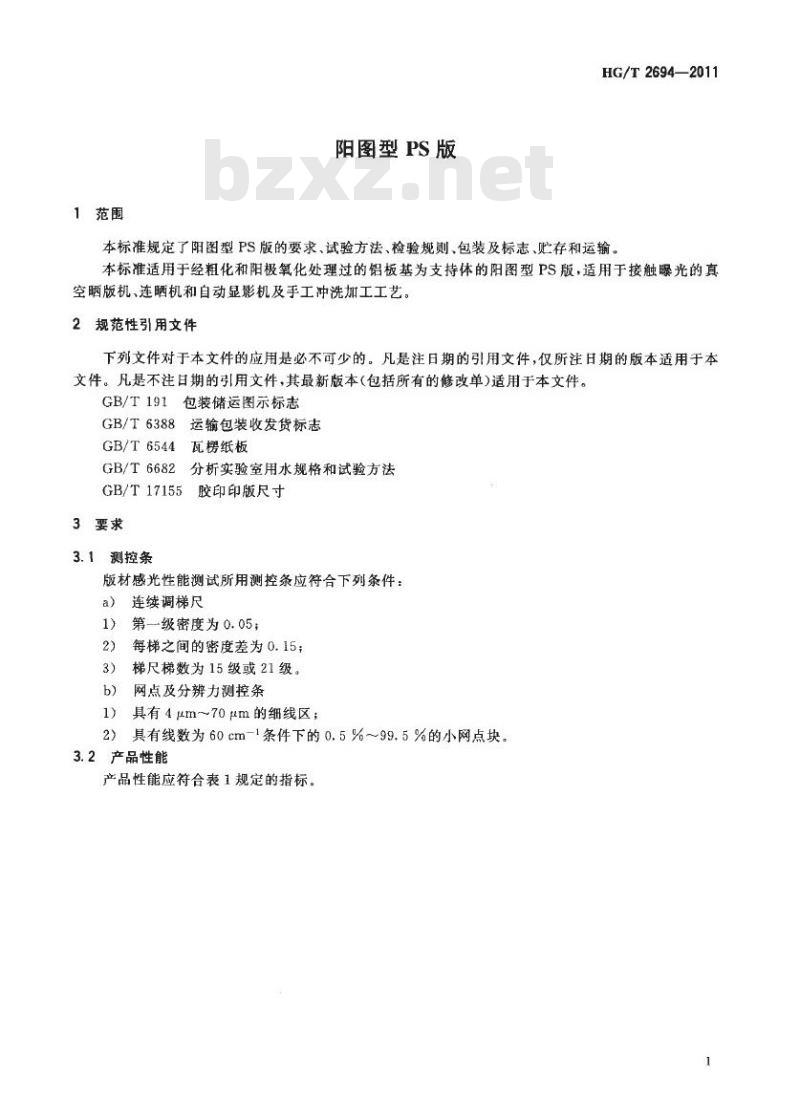

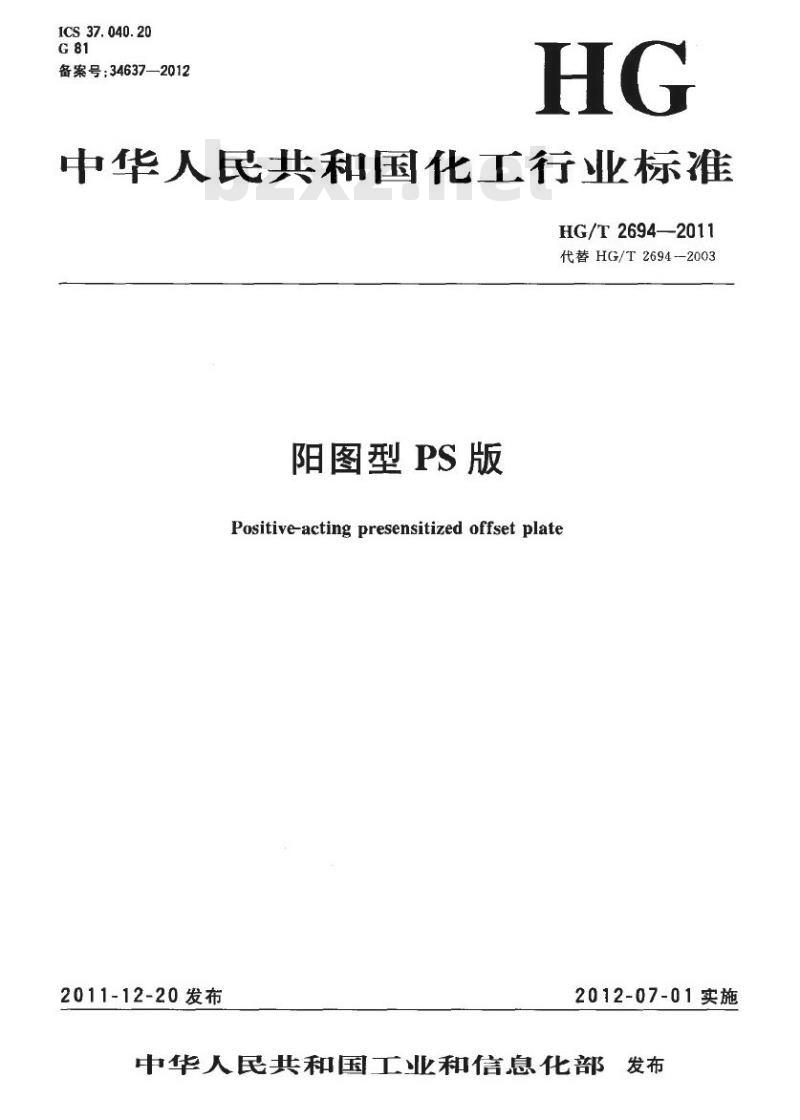

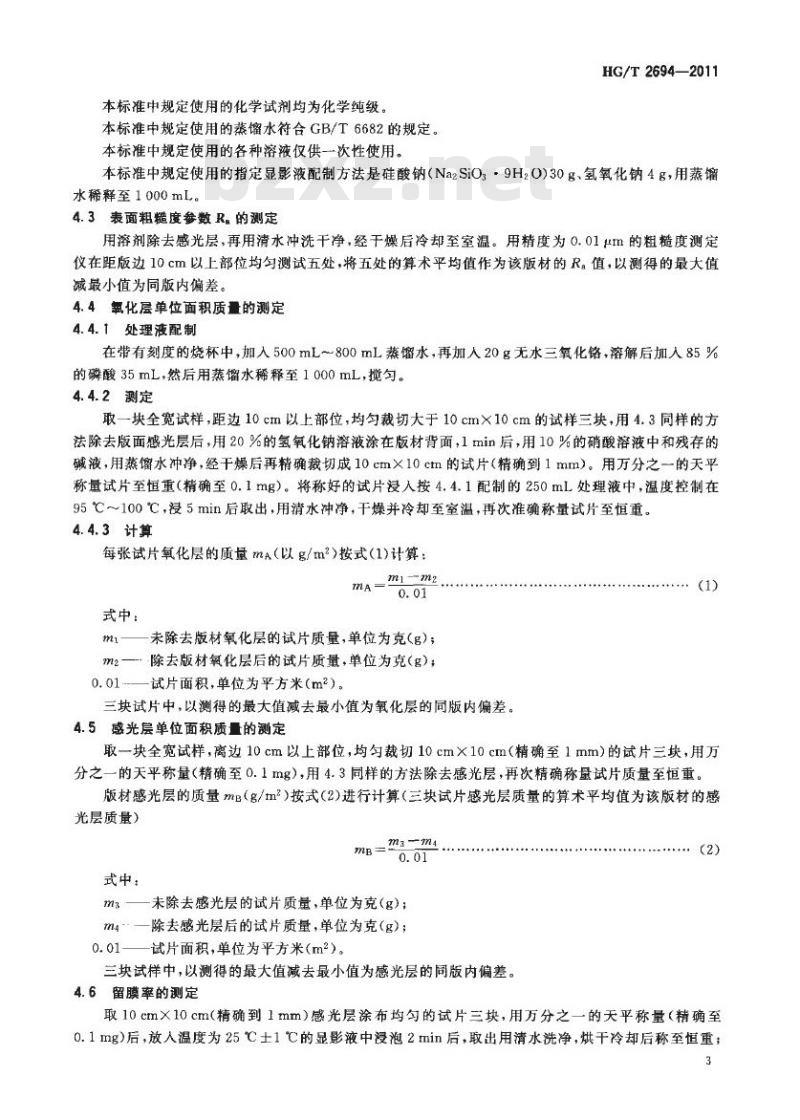

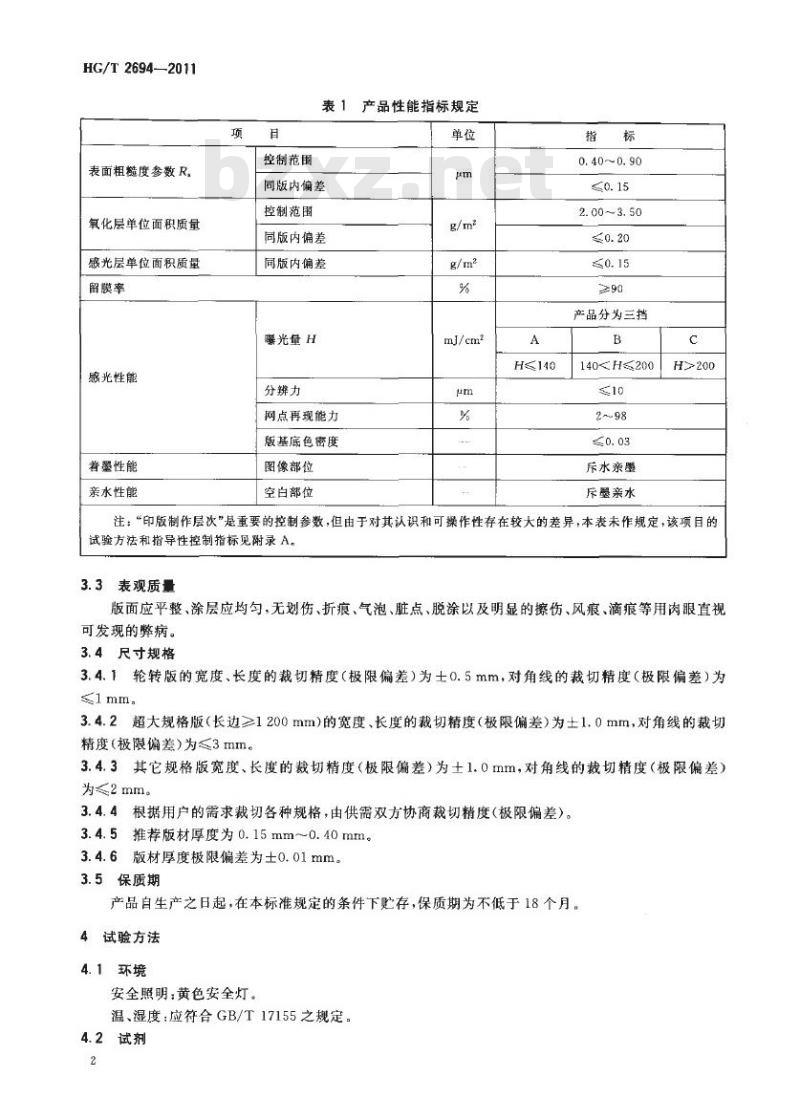

中华人民共和国化工行业标准 HG/T 2694—2011 代替 HG/T 2694—2003 阳图型PS版 Positive-acting presensitized offset plate 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则进行起草。本标准代替 HG/T 2694—2003《阳图型PS版》。 本标准与 HG/T 2694—2003 相比主要变化如下： 1. 删除了“引言”（见 2003 年版的引言）； 2. 删除了“感光层单位面积质量”的控制指标（见本版的 3.2 表 1，2003 年版的 3.2 表 1）； 3. 修改了“氧化层单位面积质量”的控制范围（见本版的 3.2 表 1）； 4. 修改了“曝光量 H”的指标（见本版的 3.2 表 1）； 5. 修改了“着墨性能”和“亲水性能”的规定（见本版的 3.2 表 1）； 6. 在“尺寸规格”一章中增加了“轮转版”、“超大规格版”和“其它规格版”的“对角线偏差要求”（见本版的 3.4）； 7. 删除了“型式检验”（见本版的 5.2，2003 年版的 5.2）。 请注意，本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准的附录 A 为规范性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国数码影像材料与数字印刷材料标准化技术委员会 (SAC/TC432) 归口。 本标准起草单位：中国印刷及设备器材工业协会、乐凯华光印刷科技有限公司、北京科印近代印刷技术公司、浙江康尔达新材料股份有限公司、成都新图印刷技术有限公司、龙马铝业集团有限公司、郑州华禹天源印刷感光材料有限公司。 本标准主要起草人：岳德茂、刘万瑞、袁建湘、夏丽峰、赵虎乾、刘金英、陈翔风、刘亚林、唐滢、康冬霞、潘展。 本标准于 1989 年首次发布，1995 年进行第一次修订，2003 年进行第二次修订，本次修订为第三次修订。 1 范围 本标准规定了阳图型 PS 版的要求、试验方法、检验规则、包装及标志、贮存和运输。本标准适用于经粗化和阳极氧化处理过的铝板基为支持体的阳图型 PS 版，适用于接触曝光的真空晒版机、连晒机和自动显影机及手工冲洗加工工艺。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 191 包装储运图示标志 - GB/T 6388 运输包装收发货标志 - GB/T 6544 瓦榜纸板 - GB/T 6682 分析实验室用水规格和试验方法 - GB/T 17155 胶印印版尺寸 3 要求 3.1 测控条 版材感光性能测试所用测控条应符合下列条件： a) 连续调梯尺： 1) 第一级密度为 0.05； 2) 每梯之间的密度差为 0.15； 3) 梯尺梯数为 15 级或 21 级。 b) 网点及分辨力测控条： 1) 具有 4μm～70μm 的细线区； 2) 具有线数为 60cm⁻¹ 条件下的 0.5%～99.5% 的小网点块。 3.2 产品性能 产品性能应符合表 1 规定的指标。 表 1 产品性能指标规定 - 表面粗糙度参数 R：控制范围 0.40~0.90 μm（同版内偏差 ±0.15 μm） - 氧化层单位面积质量：控制范围 2.00~3.50 g/m²（同版内偏差 ±0.20 g/m²） - 感光层单位面积质量：控制范围 >90%（同版内偏差 ±0.15%） - 感光性能（暖光量 H）： A 级：H ≤ 140 mJ/cm² B 级：140 < H ≤ 200 mJ/cm² C 级：H > 200 mJ/cm² - 分辨力：μm - 网点再现能力：% - 版基底色密度：图像部位 / 空白部位 - 着墨性能与亲水性能：斥水亲墨 / 斥墨亲水 注：“印版制作层次”是重要的控制参数，但由于对其认识和可操作性存在较大的差异，本表未作规定，该项目的试验方法和指导性控制指标见附录 A。 3.3 表观质量 版面应平整、涂层应均匀，无划伤、折痕、气泡、脏点、脱涂以及明显的擦伤、风痕、滴痕等用肉眼直视可发现的弊病。 3.4 尺寸规格 3.4.1 轮转版的宽度、长度的裁切精度（极限偏差）为 ±0.5mm，对角线的裁切精度（极限偏差）为 ±1mm。 3.4.2 超大规格版（长边≥1200mm）的宽度、长度的裁切精度（极限偏差）为 ±1.0mm，对角线的裁切精度（极限偏差）为 ≤3mm。 3.4.3 其它规格版宽度、长度的裁切精度（极限偏差）为 ±1.0mm，对角线的裁切精度（极限偏差）为 ≥2mm。
