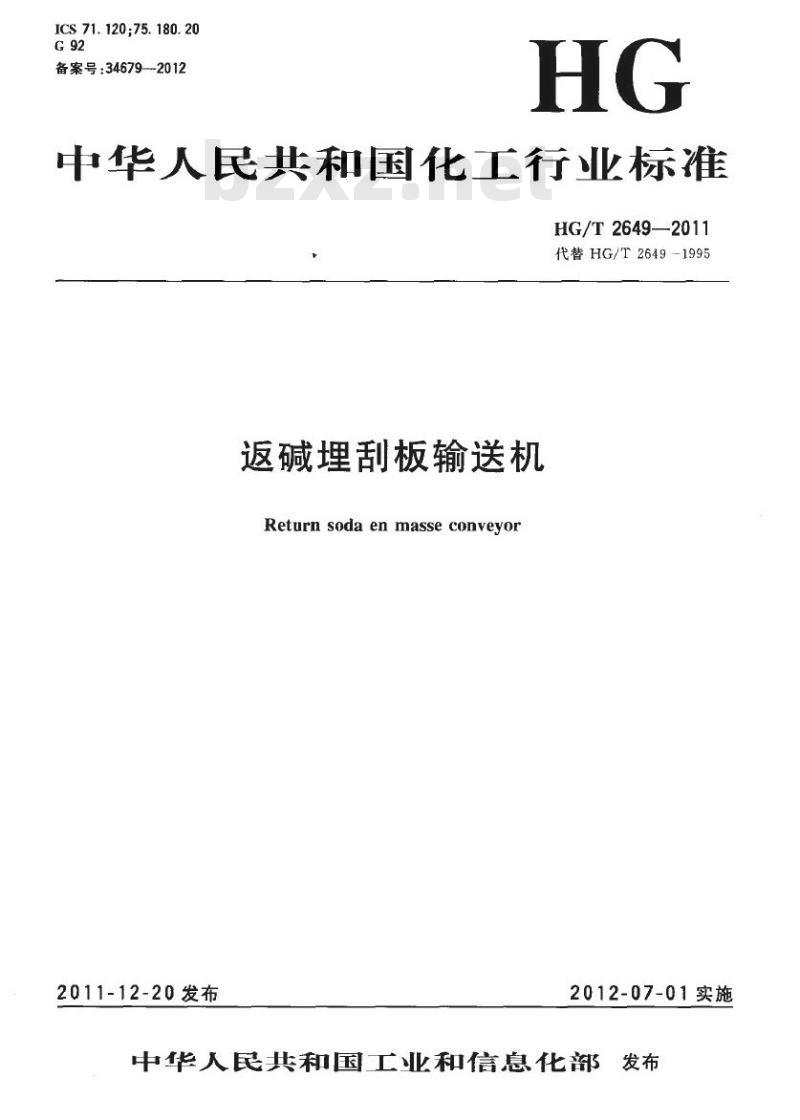

【HG化工标准】 代替 HG/T 2649-1995 返碱埋刮板输送机

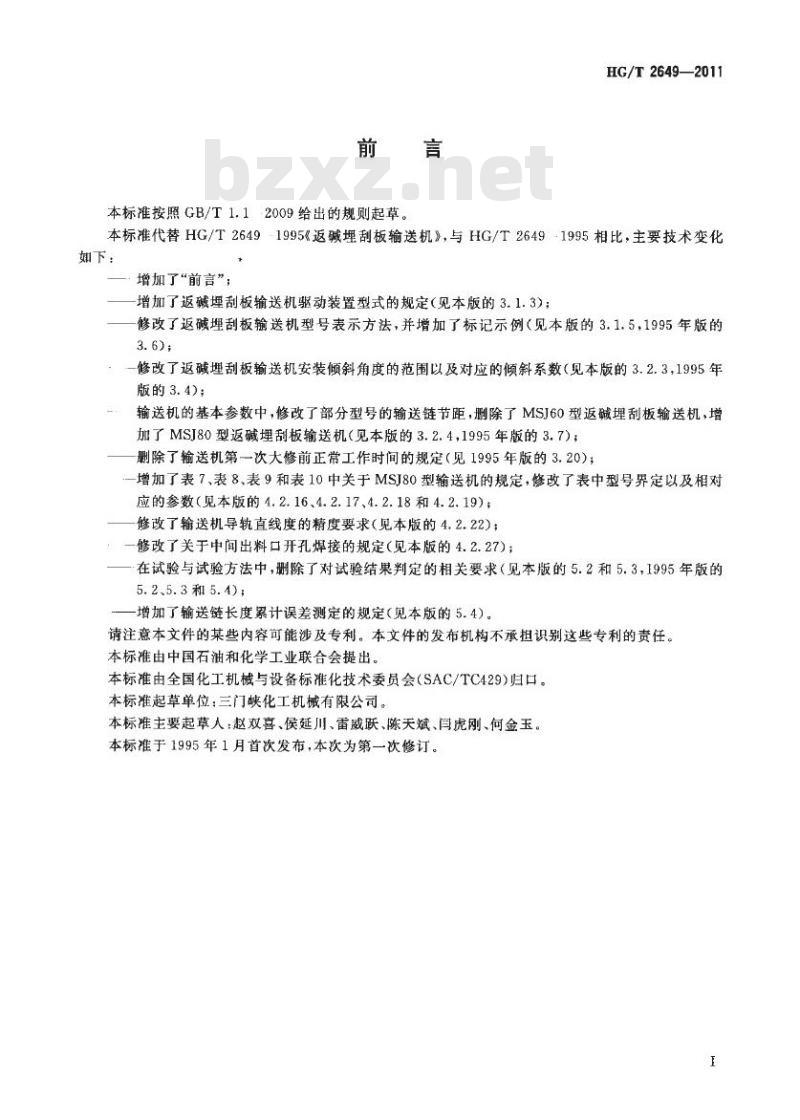

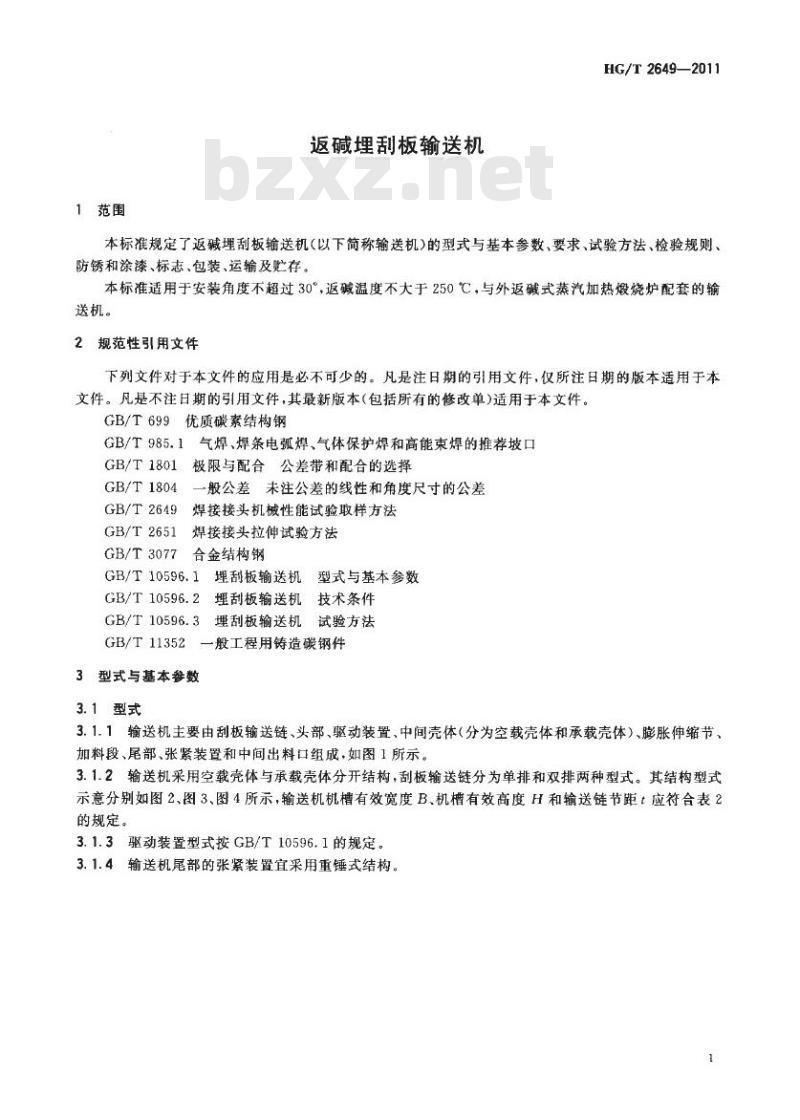

中华人民共和国化工行业标准 HG/T2649—2011 代替 HG/T2649-1995 返碱埋刮板输送机 Return soda en masse conveyor 2011-12-20 发布 2012-07-01 实施 前言 本标准按照 GB/T 1.1 规定的规则起草。 本标准代替 HG/T2649-1995《返碱埋刮板输送机》，与 1995 年版相比，主要技术变化如下： 1. 增加了“前言”； 2. 增加了返碱埋刮板输送机驱动装置型式的规定（见本版的 3.1.3）； 3. 修改了返碱埋刮板输送机型号表示方法，并增加了标记示例（见本版的 3.1.5，1995 年版的 3.6）； 4. 修改了返碱埋刮板输送机安装倾斜角度的范围以及对应的倾斜系数（见本版的 3.2.3，1995 年版的 3.4）； 5. 输送机的基本参数中，修改了部分型号的输送链节距，删除了 MSJ60 型返碱埋刮板输送机，增加了 MSJ80 型返碱埋刮板输送机（见本版的 3.2.4，1995 年版的 3.7）； 6. 删除了输送机第一次大修前正常工作时间的规定（见 1995 年版的 3.20）； 7. 增加了表 7、表 8、表 9 和表 10 中关于 MSJ80 型输送机的规定，修改了表中型号界定以及相对应的参数（见本版的 4.2.16、4.2.17、4.2.18 和 4.2.19）； 8. 修改了输送机导轨直线度的精度要求（见本版的 4.2.22）； 9. 修改了关于中间出料口开孔焊接的规定（见本版的 4.2.27）； 10. 在试验与试验方法中，删除了对试验结果判定的相关要求（见本版的 5.2 和 5.3，1995 年版的 5.2、5.3 和 5.4）； 11. 增加了输送链长度累计误差测定的规定（见本版的 5.4）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会 (SAC/TC429) 归口。 本标准起草单位：三门峡化工机械有限公司。 本标准主要起草人：赵双喜、侯延川、雷威跃、陈天斌、月虎刚、何金玉。 本标准于 1995 年 1 月首次发布，本次为第一次修订。 1 范围 本标准规定了返碱埋刮板输送机（以下简称输送机）的型式与基本参数、要求、试验方法、检验规则、防锈和涂漆、标志、包装、运输及贮存。本标准适用于安装角度不超过 30°，返碱温度不大于 250℃，与外返碱式蒸汽加热焙烧炉配套的输送机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 699 优质碳素结构钢 GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 1801 极限与配合公差带和配合的选择 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T 2649 焊接接头机械性能试验取样方法 GB/T 2651 焊接接头拉伸试验方法 GB/T 3077 合金结构钢 GB/T 10596.1 埋刮板输送机型式与基本参数 GB/T 10596.2 埋刮板输送机技术条件 GB/T 10596.3 埋刮板输送机试验方法 GB/T 11352 一般工程用铸造碳钢件 3 型式与基本参数 3.1 型式 3.1.1 输送机主要由刮板输送链、头部、驱动装置、中间壳体（分为空载壳体和承载壳体）、膨胀伸缩节、加料段、尾部、张紧装置和中间出料口组成。 3.1.2 输送机采用空载壳体与承载壳体分开结构，刮板输送链分为单排和双排两种型式。其结构型式示意分别如图 1、图 2、图 3、图 4 所示。输送机机槽有效宽度 B、机槽有效高度 H 和输送链节距 t 应符合表 2 的规定。 3.1.3 驱动装置型式按 GB/T 10596.1 的规定。 3.1.4 输送机尾部的张紧装置宜采用重锤式结构。 [图1 输送机结构型式] [图2 机槽中间段截面] [图3 单排输送链] [图4 双排输送链] 3.1.5 型号表示方法： 示例 1： 机槽有效宽度为 320mm，单排输送链型式，用于外返碱式蒸汽加热焙烧炉配套的埋刮板输送机，其型号为：MSJ32D。 示例 2： （内容未完）
