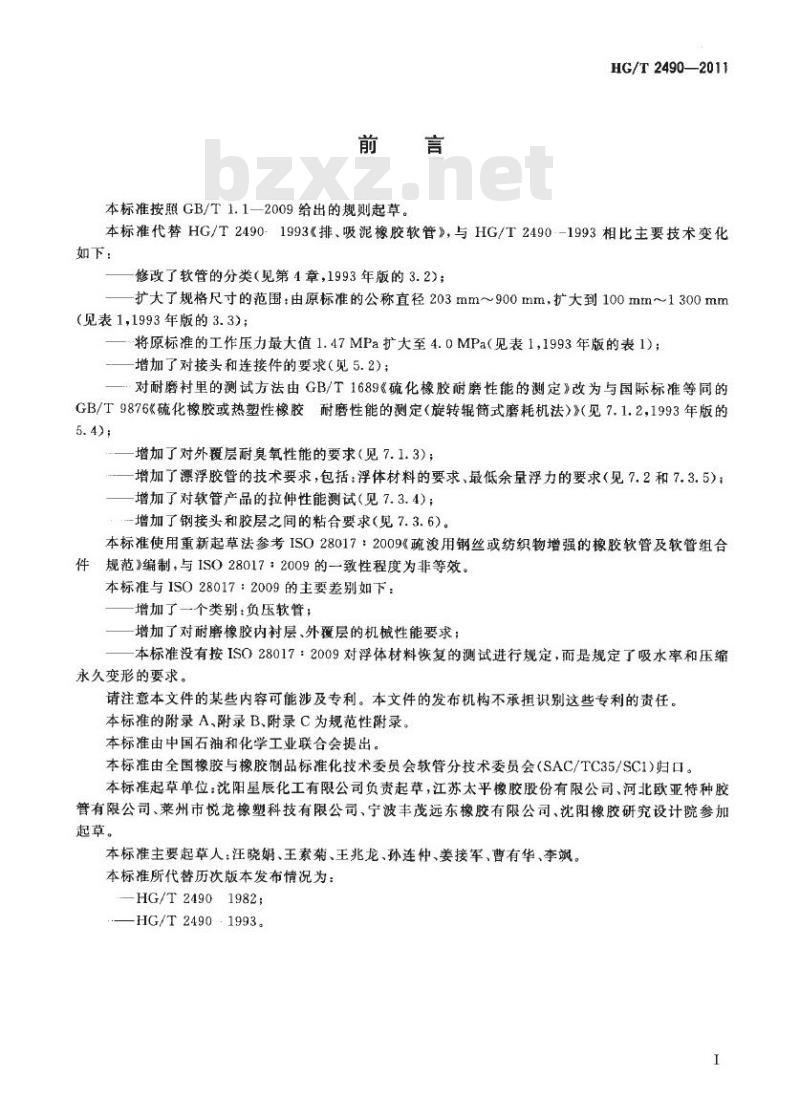

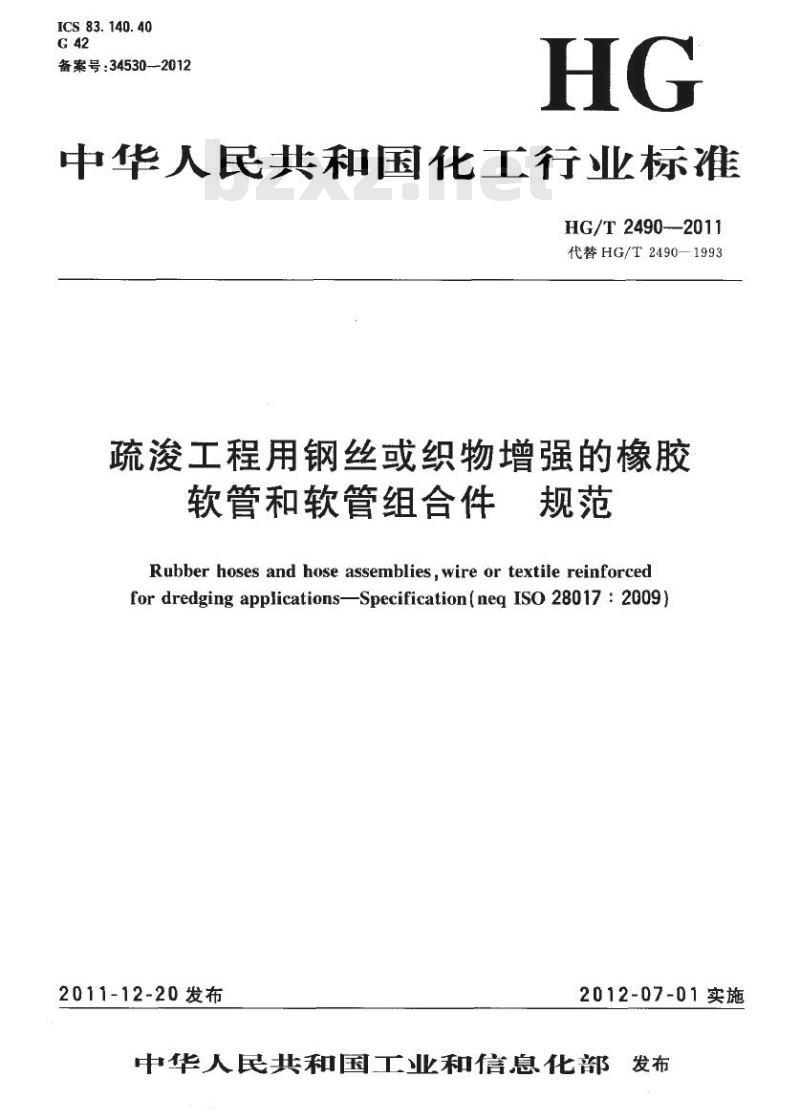

HG/T 2490—2011 代替 HG/T 2490—1993 中华人民共和国化工行业标准 疏浚工程用钢丝或织物增强的橡胶软管和软管组合件规范 (Rubber hoses and hose assemblies, wire or textile reinforced for dredging applications—Specification (neg ISO 28017:2009)) 发布日期：2011-12-20 实施日期：2012-07-01 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 HG/T 2490—1993《排、吸泥橡胶软管》，与 HG/T 2490—1993 相比主要技术变化如下： 1. 修改了软管的分类（见第4章，1993年版的3.2）； 2. 扩大了规格尺寸的范围：由原标准的公称直径 203mm~900mm，扩大到 100mm~1300mm（见表1，1993年版的3.3）； 3. 将原标准的工作压力最大值 1.47MPa 扩大至 4.0MPa（见表1，1993年版的表1）； 4. 增加了对接头和连接件的要求（见5.2）； 5. 对耐磨衬里的测试方法由 GB/T 1689《硫化橡胶耐磨性能的测定》改为与国际标准等同的 GB/T 9876《硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊简式磨耗机法）》（见7.1.2，1993年版的5.4）； 6. 增加了对外覆层耐臭氧性能的要求（见7.1.3）； 7. 增加了漂浮胶管的技术要求，包括：浮体材料的要求、最低余量浮力的要求（见7.2和7.3.5）； 8. 增加了对软管产品的拉伸性能测试（见7.3.4）； 9. 增加了钢接头和胶层之间的粘合要求（见7.3.6）。 本标准使用重新起草法参考 ISO 28017:2009《疏浚用钢丝或纺织物增强的橡胶软管及软管组合件规范》编制，与 ISO 28017:2009 的一致性程度为非等效。本标准与 ISO 28017:2009 的主要差别如下： - 增加了一个类别：负压软管； - 增加了对耐磨橡胶内衬层、外覆层的机械性能要求； - 本标准没有按 ISO 28017:2009 对浮体材料恢复的测试进行规定，而是规定了吸水率和压缩永久变形的要求。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准的附录A、附录B、附录C为规范性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会 (SAC/TC35/SC1) 归口。 本标准起草单位：沈阳星辰化工有限公司负责起草，江苏太平橡胶股份有限公司、河北欧亚特种胶管有限公司、莱州市悦龙橡塑科技有限公司、宁波丰茂远东橡胶有限公司、沈阳橡胶研究设计院参加起草。 本标准主要起草人：汪晓娟、王素菊、王兆龙、孙连仲、姜接军、曹有华、李头。 本标准所代替历次版本发布情况为：HG/T 2490-1982; HG/T 2490-1993。 HG/T 2490—2011 疏浚工程用钢丝或织物增强的橡胶软管和软管组合件规范 1 范围 本标准规定了2种型别、8个类别和3个级别公称直径介于100mm与1300mm之间的钢丝或织物增强的疏浚工程用管线橡胶软管和船用橡胶软管的分类、材料和结构、尺寸和公差、技术要求、试验规则、标志等要求。在每一类别内，所有级别和规格都具有相同的最大工作压力。本标准适用于在 -20℃～+40℃ 温度范围内排送或抽吸，相对密度介于 1.0～2.3 之间的海水、淡水、淤泥、砂子、珊瑚和砾石的橡胶软管。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T 531.11 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵氏硬度） GB/T 1681 硫化橡胶回弹性的测定 GB/T 2941 橡胶试样环境调节和试验的标准温度、湿度及时间 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 5563 橡胶和塑料软管及软管组合件静液压试验方法 GB/T 5567 橡胶和塑料软管及软管组合件耐吸扁性能的测定 (idt ISO 7233:1991) GB/T 6669 软质泡沫聚合材料压缩永久变形的测定 GB/T 7528 橡胶和塑料软管及软管组合件术语 GB/T 7762 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验 GB/T 9573 橡胶、塑料软管及软管组合件尺寸测量方法 GB/T 9576 ...
