【HG化工标准】 力车内胎气门嘴

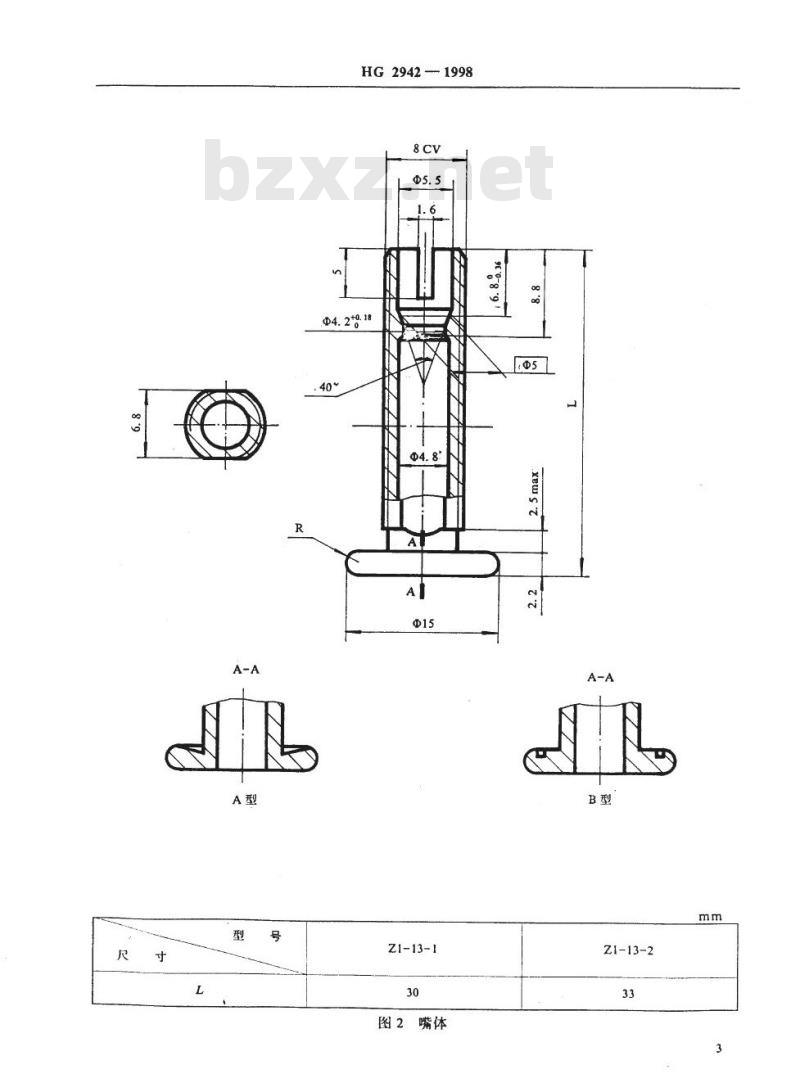

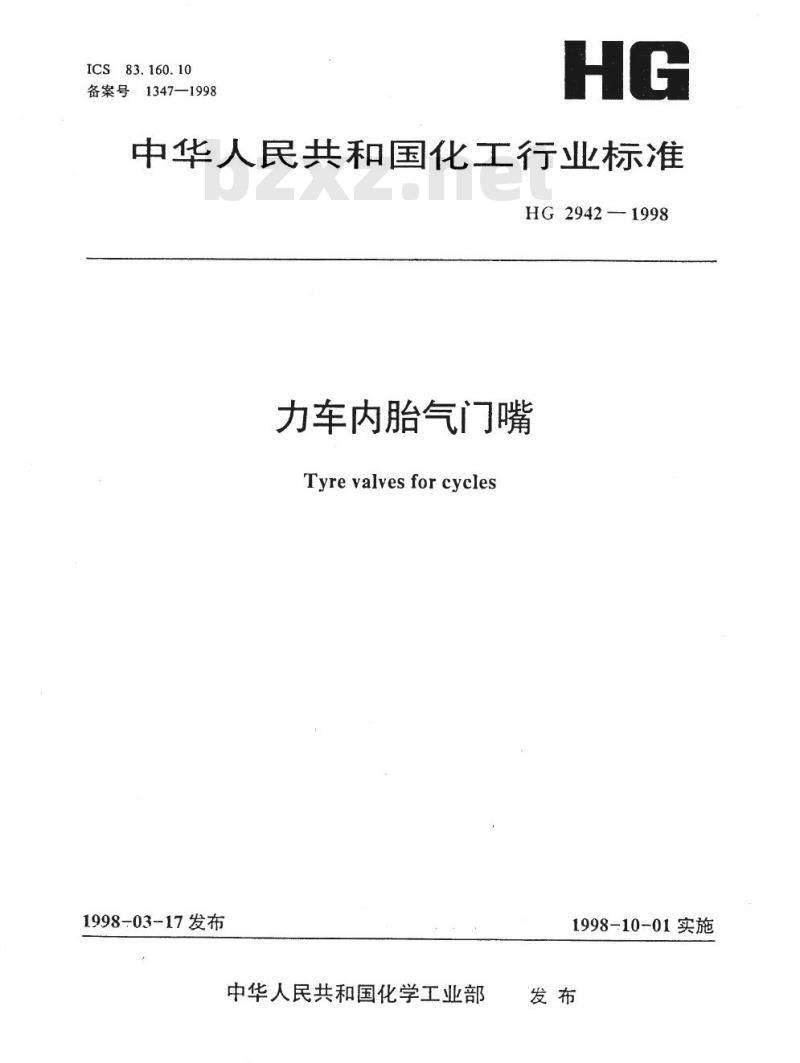

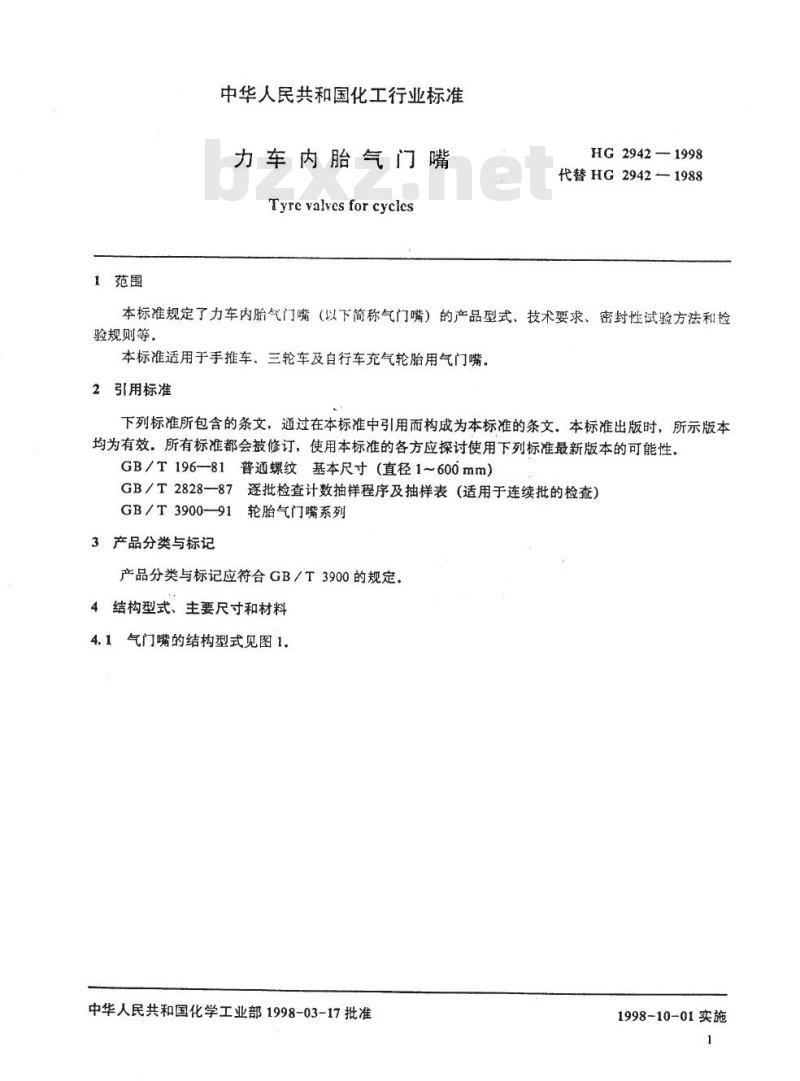

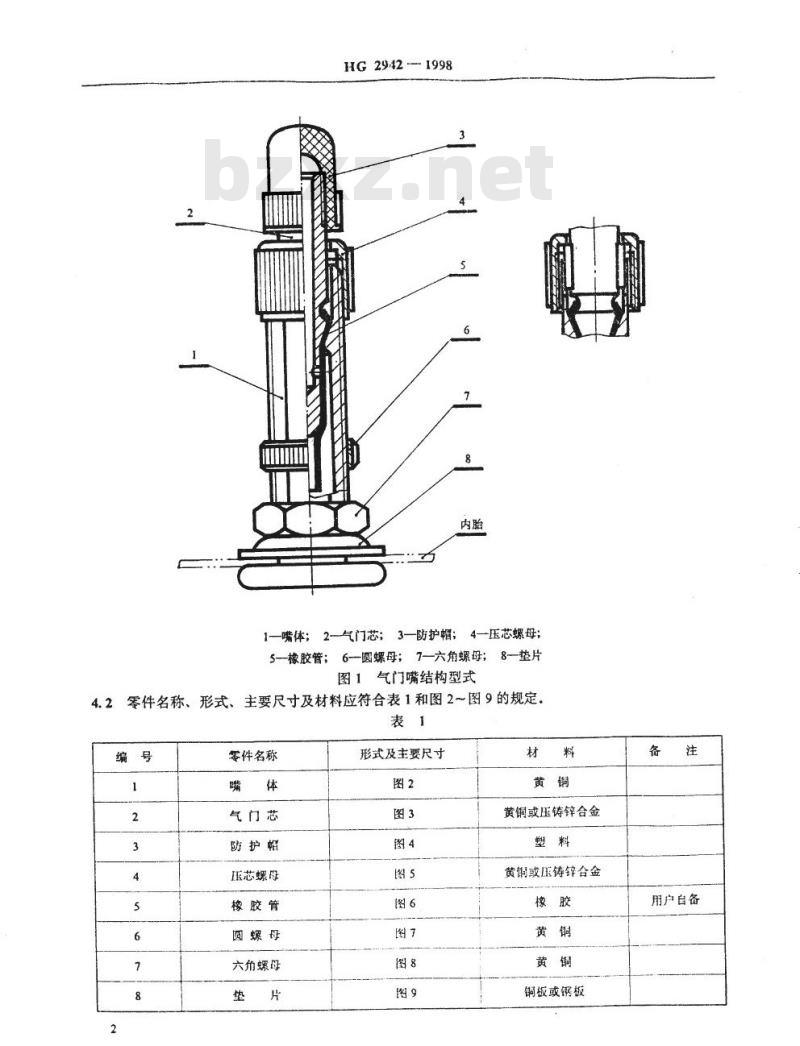

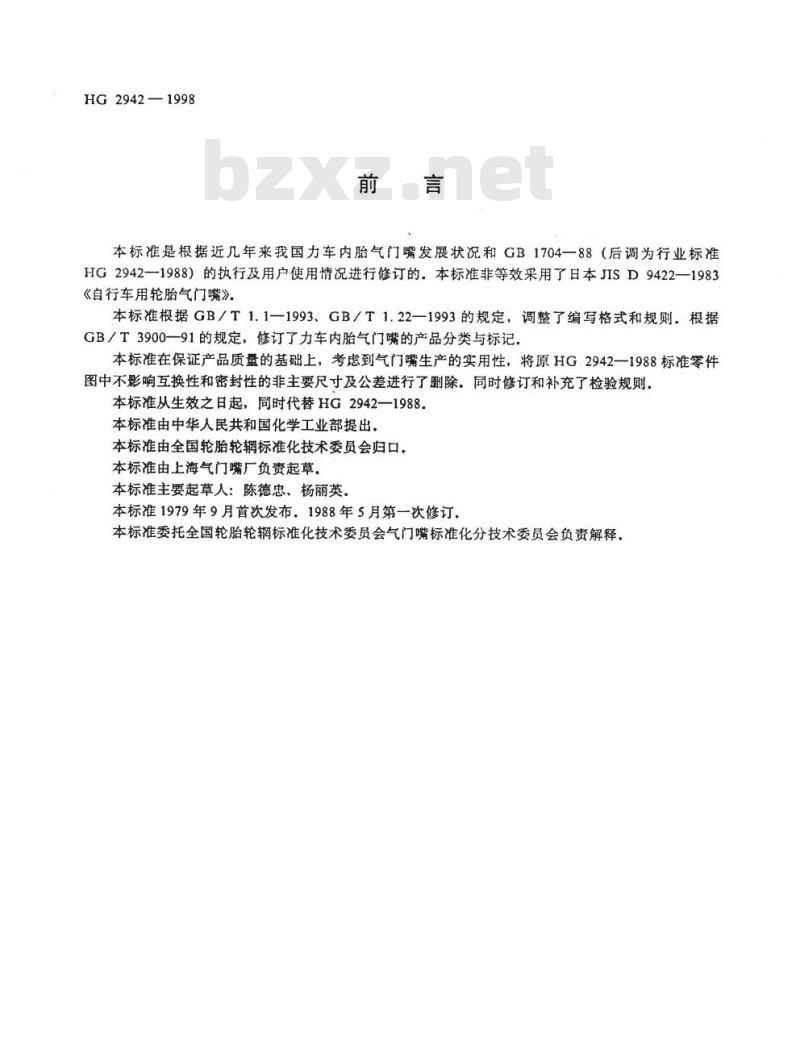

中华人民共和国化工行业标准 HG2942-1998 力车内胎气门嘴 Tyre valves for cycles 1998-03-17发布 中华人民共和国化学工业部 1998-10-01实施 前言 本标准是根据近几年来我国力车内胎气门嘴发展状况和GB1704-88（后调为行业标准HG2942-1988）的执行及用户使用情况进行修订的。本标准非等效采用了日本JIS D9422-1983《自行车用轮胎气门嘴》。 本标准根据GB/T 1.1-1993、GB/T 1.2-1993的规定，调整了编写格式和规则。根据GB/T 3900-91的规定，修订了力车内胎气门嘴的产品分类与标记。本标准在保证产品质量的基础上，考虑到气门嘴生产的实用性，将原HG2942-1988标准零件图中不影响互换性和密封性的非主要尺寸及公差进行了删除。同时修订和补充了检验规则。本标准从生效之日起，同时代替HG2942-1988。 本标准由中华人民共和国化学工业部提出。本标准由全国轮胎轮辋标准化技术委员会归口。本标准由上海气门嘴厂负责起草。本标准主要起草人：陈德忠、杨丽英。本标准1979年9月首次发布，1988年5月第一次修订。本标准委托全国轮胎轮辆标准化技术委员会气门嘴标准化分技术委员会负责解释。 1 范围 本标准规定了力车内胎气门嘴（以下简称气门嘴）的产品型式、技术要求、密封性试验方法和检验规则等。本标准适用于手推车、三轮车及自行车充气轮胎用气门嘴。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： - GB/T 196-81 普通螺纹基本尺寸（直径1~600mm） - GB/T 2828-87 逐批检查计数抽样程序及抽样表（适用于连续批的检查） - GB/T 3900-91 轮胎气门嘴系列 3 产品分类与标记 产品分类与标记应符合GB/T 3900的规定。 4 结构型式、主要尺寸和材料 4.1 气门嘴的结构型式见图1。气门嘴零件包括：1. 嘴体；2. 气门芯；3. 防护帽；4. 压芯螺母；5. 橡胶管；6. 圆螺母；7. 六角螺母；8. 垫片。 4.2 零件名称、形式、主要尺寸及材料应符合表1的规定： - 1. 嘴体：黄铜或压铸锌合金 - 2. 气门芯：黄铜或压铸锌合金 - 3. 防护帽：塑料 - 4. 压芯螺母：黄铜或压铸锌合金 - 5. 橡胶管：橡胶 - 6. 圆螺母：黄铜 - 7. 六角螺母：黄铜 - 8. 垫片：铜板或钢板 4.3 气门嘴螺纹5CV、8CV基本尺寸按GB/T 196中公式计算，螺纹极限尺寸及公差见图10： - 5CV 规格：标称直径 5.1mm，螺距 1.058mm，牙数（参考）24。 - 8CV 规格：标称直径 8.1mm，螺距 0.847mm，牙数（参考）30。 5 技术要求 5.1 产品应符合本标准的要求。 5.2 （内容缺失）
