【HG化工标准】代替 HG/T 21608-1996 液体装卸臂工程技术要求

本网站发布时间： 2024-05-07 14:45:13

HG/T21608-2012
现行
　点击下载此标准

基本信息

标准号：
HG/T 21608-2012
标准名称：
代替 HG/T 21608-1996 液体装卸臂工程技术要求
标准类别：
化工行业标准(HG)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
3.59 MB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
1996 液体装卸工程技术

标准简介/下载

点击下载

标准简介：

HG/T 21608-2012.Engineering technical requirements for liquid loading arm.
1总则
1.0.1为了在流体储运工程中合理使用液体装卸臂,在设计、制造、检验、安装及验收过程中,做到技术先进、经济合理、安全适用、方便施工、质量可靠,制定HG/T 21608。
1.0.2HG/T 21608适用于公称压力CL150、CL300或PN2.5、PN6、PN10、PN16. PN25、PN40、PN63,设计温度-196℃~250℃范围内,通过液体装卸臂实现汽车槽车、火车槽车或槽船装卸各种石油化工液体介质。
1.0.3液体装卸臂供应商应具有完善的质量保证体系和ISO9001认证,具备制造许可证。
1.0.4 HG/T 21608不适用范围:
1核工业、航天工业液体燃料及飞机场内液体燃料的装卸。
2.液体钢瓶的灌装。
3现行国家标准《职业性接触毒物危害程度分级》GB504-1985中除苯、氯乙烯以外的I级(极度危害)液体介质的装卸。
4液化天然气(LNG)码头。
1.0.5液体装卸臂及工程设计除应执行本标准外,尚应符合国家现行有关标准的规定。
2术语
2.0.1液体装卸臂liquid loading arm
分为陆用液体装卸臂和船用液体装卸臂。由旋转接头、内臂、外臂、垂管(主要陆用)、三维接头(主要船用)、平衡器、控制系统等部件组成,主要用于汽车槽车、火车槽车或槽船装卸液体介质的装卸设备。
2.0.2
旋转接头swivel joint
由转动件及密封件等组成,主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件。
2.0.3
内臂inboard arm
用于连接输送管道,并与外臂连接的部件。
2.0.4外臂outboard arm
可在水平面和垂直面的范围内转动,主要用于装卸臂同槽车、槽船调整对接工作位置的部件。
2.0.5平衡器balance equipment
用于平衡外臂转动力矩的部件。

标准内容

部分标准内容：

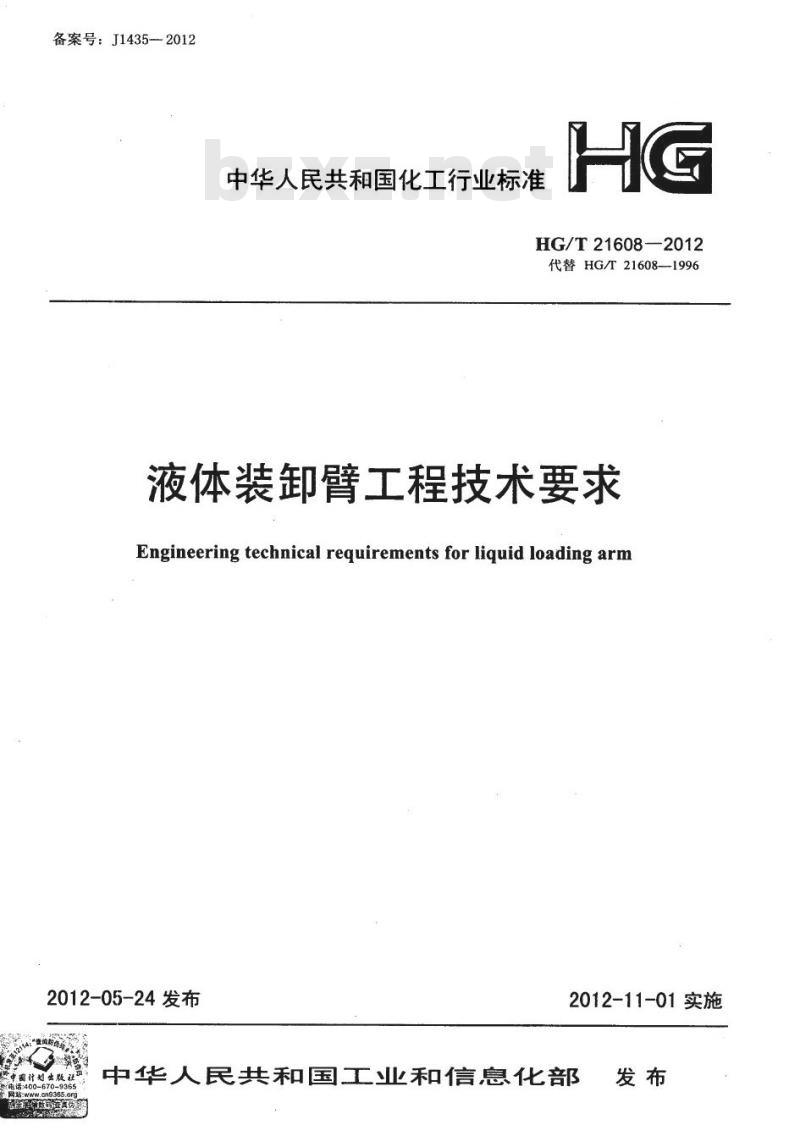

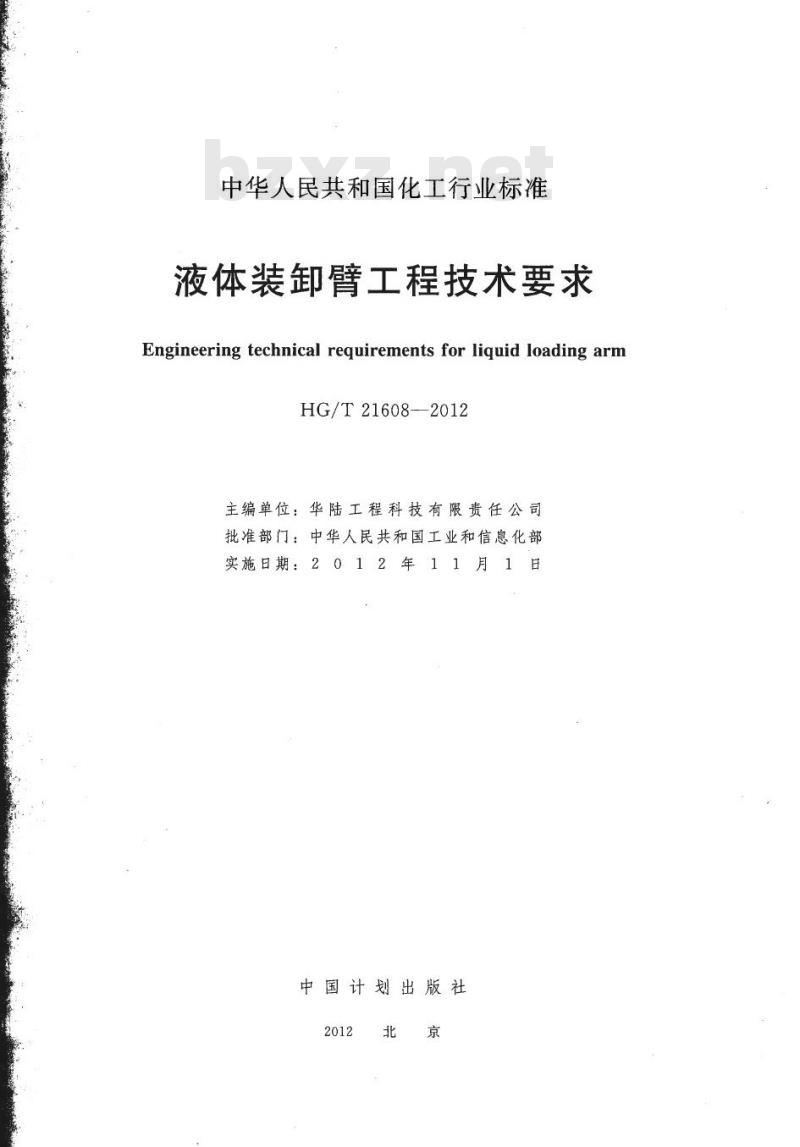

中华人民共和国化工行业标准
HG/T21608-2012
代替 HG/T21608-1996
液体装卸臂工程技术要求
Engineering technical requirements for liquid loading arm

发布日期：2012-05-24
实施日期：2012-11-01
批准部门：中华人民共和国工业和信息化部
主编单位：华陆工程科技有限责任公司

【公告信息】

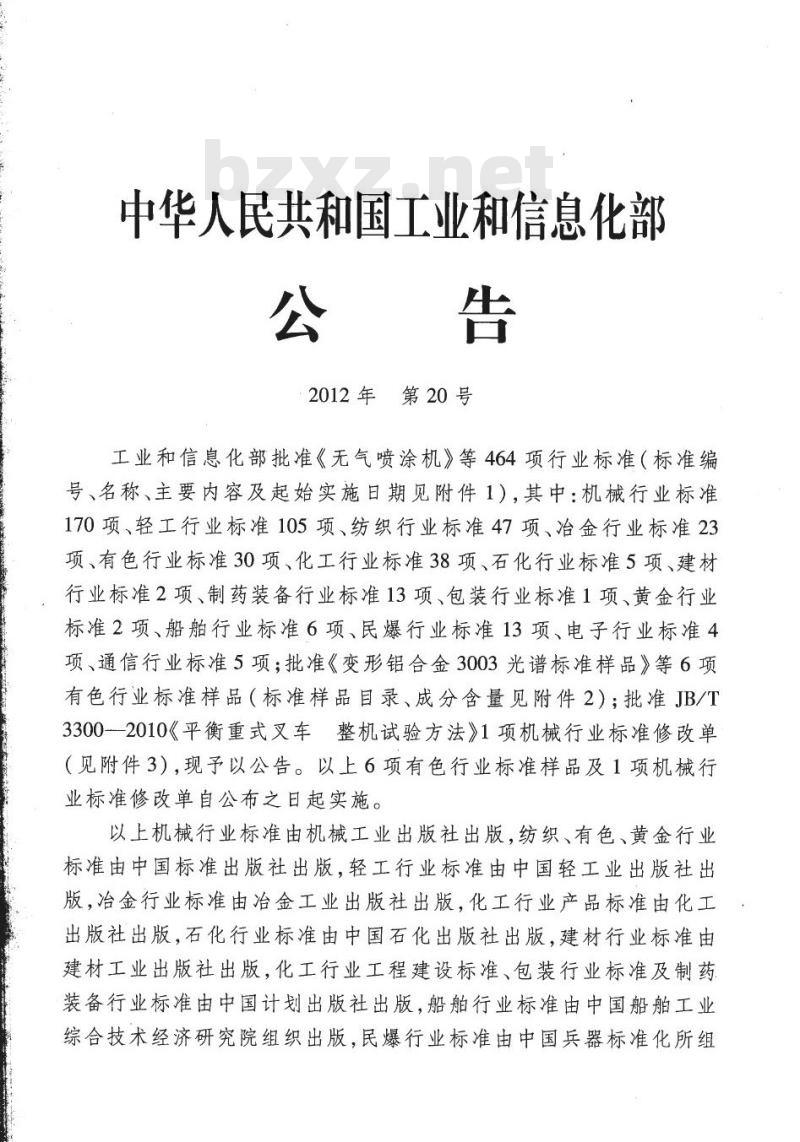

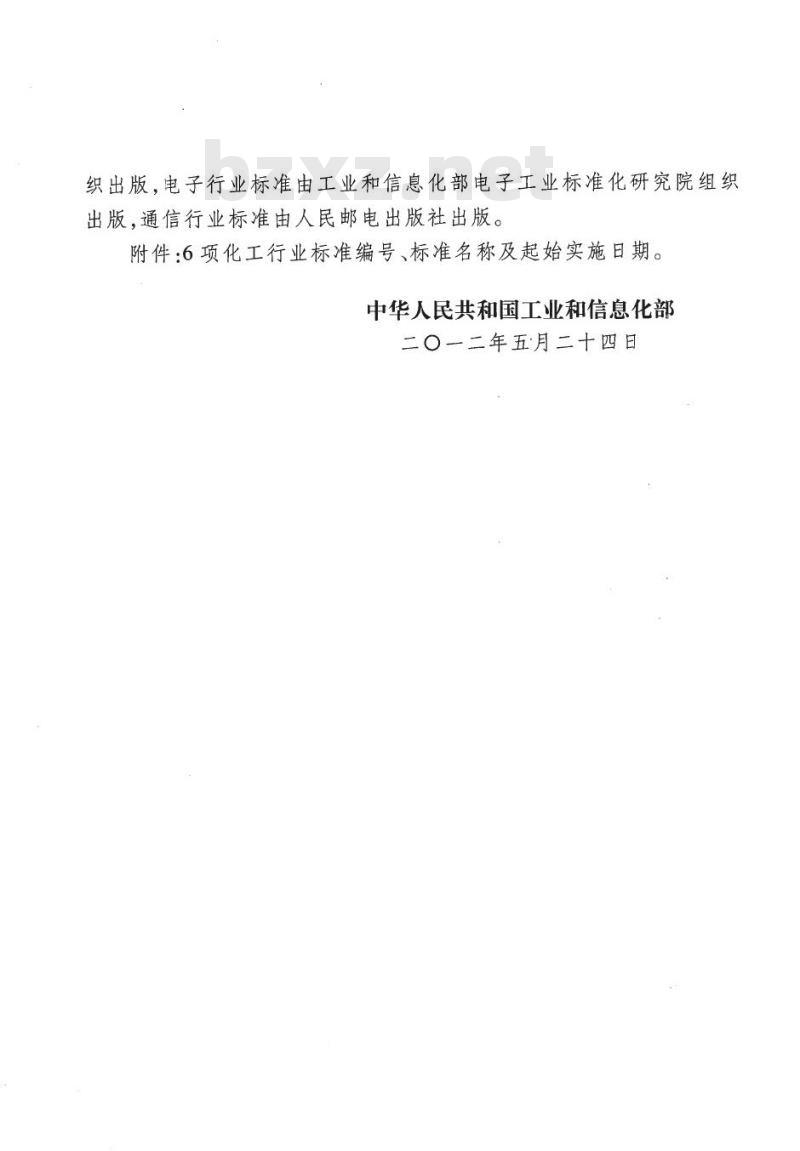

中华人民共和国工业和信息化部公告2012年第20号：批准《液体装卸臂工程技术要求》等6项化工行业标准。相关标准信息如下：
1. HG/T20684—2012 化学工业炉金属材料设计选用规定（代替 HG/T20684—1990），起始实施日期：2012-11-01
2. HG/T20643—2012 化工设备基础设计规定（代替 HG/T20643—1998），起始实施日期：2012-11-01
3. HG/T20588—2012 化工建筑、结构施工图内容、深度统一规定（代替 HG/T20588—1996），起始实施日期：2012-11-01
4. HG/T21608—2012 液体装卸臂工程技术要求（代替 HG/T21608—1996），起始实施日期：2012-11-01
5. HG/T21581—2012 自控安装图册（代替 HG/T21581—-1995），起始实施日期：2012-11-01
6. HG/T20573—2012 分散型控制系统工程设计规范（代替 HG/T20573—1995），起始实施日期：2012-11-01

前言
本标准根据国家发展和改革委员会（发改办工业［2008］1242号文）和中国石油和化学工业协会（中石化协质发［2008］158号文）的要求，由中国石油和化工勘察设计协会委托全国化工工艺配管设计技术中心站组织华陆工程科技有限责任公司等单位修编。本标准自实施之日起代替《液体装卸臂》HG/T21608—1996。本标准在修订过程中，标准编制组根据国家有关法律法规，结合目前液体装卸臂的实际应用情况及流体贮运设施在工程设计、施工安装、维修、安全、环保等方面的严格要求进行了研究。

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
