【HG化工标准】 柱式中空纤维膜组件

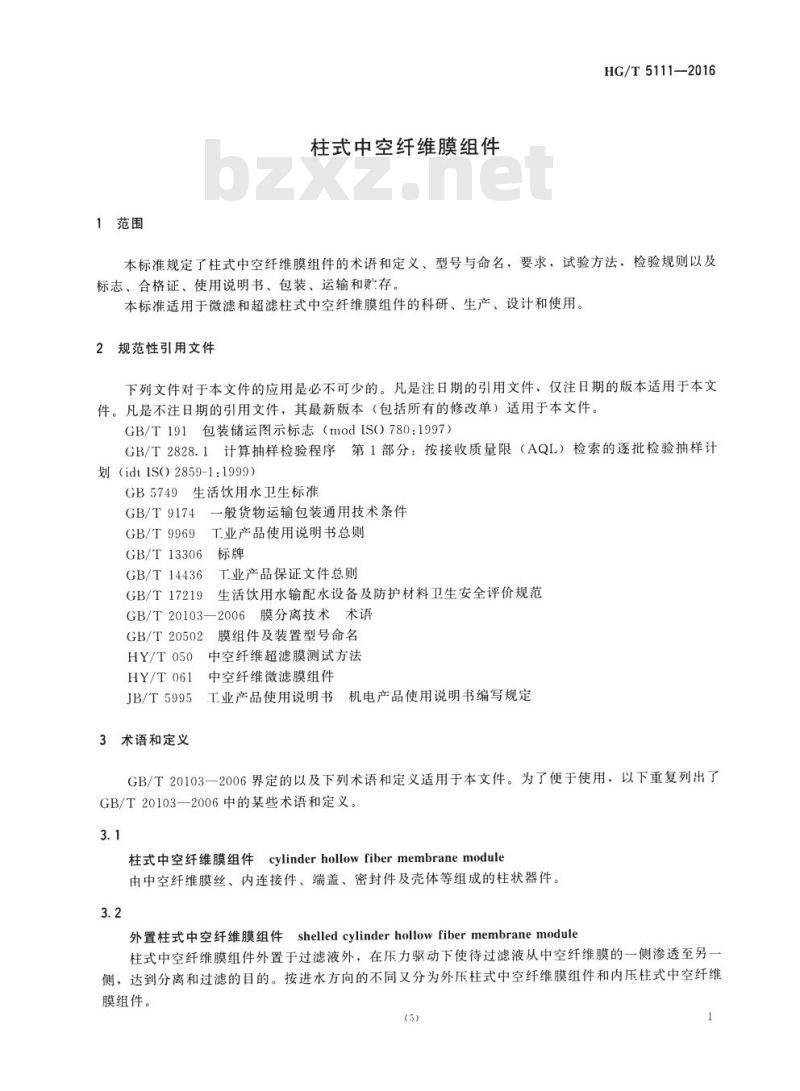

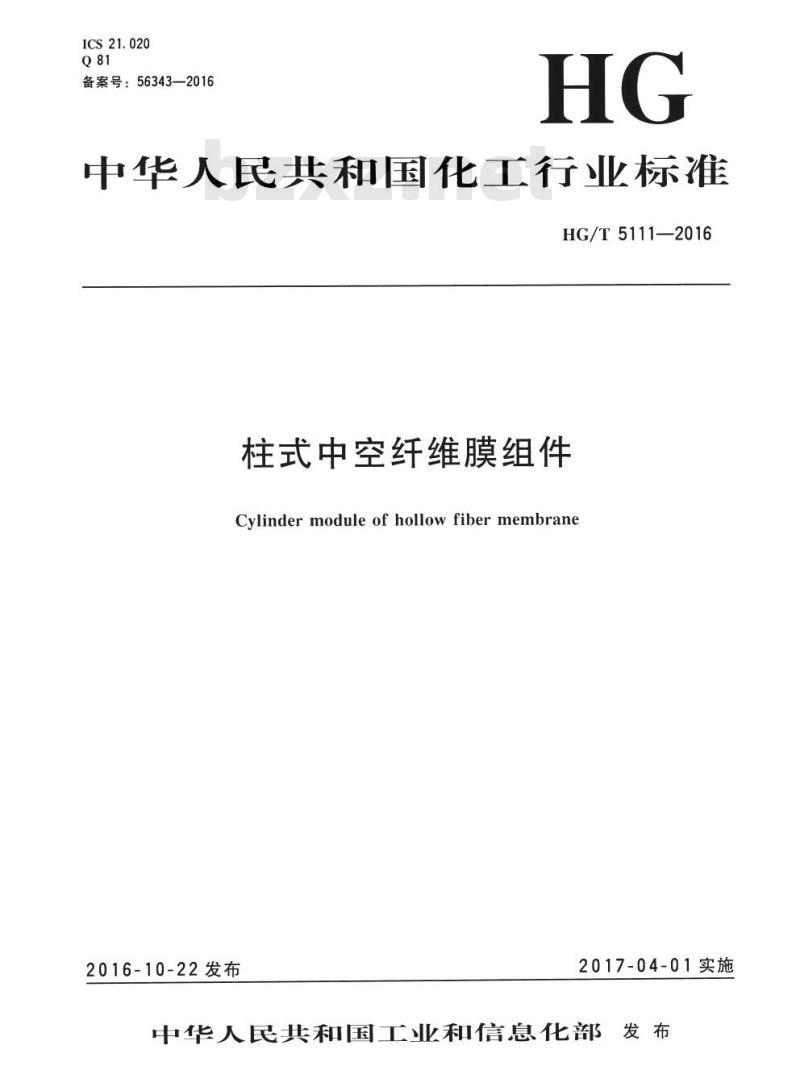

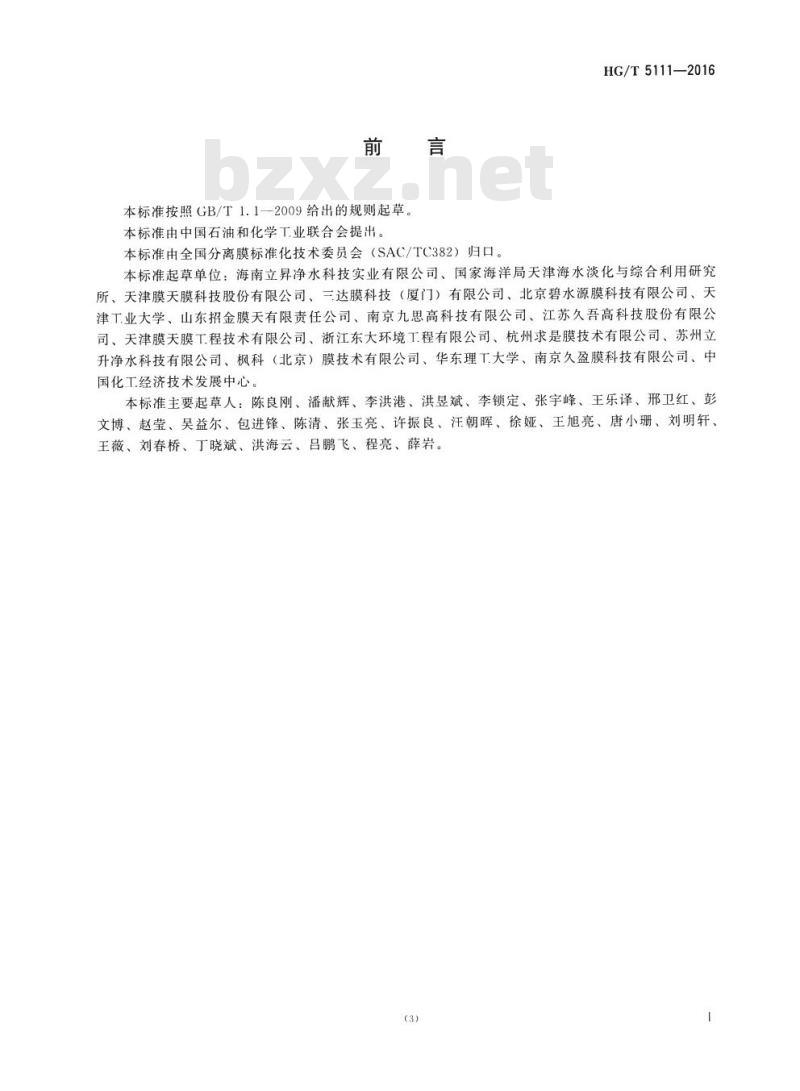

中华人民共和国化工行业标准 HG/T 5111—2016 柱式中空纤维膜组件 Cylinder hollow fiber membrane module 2016-10-22 发布 2017-04-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国分离膜标准化技术委员会（SAC/TC382）归口。 本标准起草单位：海南立昇净水科技实业有限公司、国家海洋局天津海水淡化与综合利用研究所、天津膜天膜科技股份有限公司、三达膜科技（厦门）有限公司、北京碧水源膜科技有限公司、天津工业大学、山东招金膜天有限责任公司、南京九思高科技有限公司、江苏久吾高科技股份有限公司、天津膜天膜工程技术有限公司、浙江东大环境工程有限公司、杭州求是膜技术有限公司、苏州立升净水科技有限公司、枫科（北京）膜技术有限公司、华东理工大学、南京久盈膜科技有限公司、中国化工经济技术发展中心。 本标准主要起草人：陈良刚、潘献辉、李洪港、洪昱斌、李锁定、张宇峰、王乐译、邢卫红、彭文博、赵莹、吴益尔、包进锋、陈清、张玉亮、许振良、汪朝晖、徐娅、王旭亮、唐小珊、刘明轩、王薇、刘春桥、丁晓斌、洪海云、吕鹏飞、程亮、薛岩。 1 范围 本标准规定了柱式中空纤维膜组件的术语和定义、型号与命名，要求，试验方法，检验规则以及标志、合格证、使用说明书、包装、运输和贮存。本标准适用于微滤和超滤柱式中空纤维膜组件的科研、生产、设计和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志（ISO 780:1997） GB/T 2828.1 计算抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO 2859-1:1999） GB 5749 生活饮用水卫生标准 GB/T 9174 一般货物运输包装通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T 13306 标牌 GB/T 14436 工业产品保证文件总则 GB/T 17219 生活饮用水输配水设备及防护材料卫生安全评价规范 GB/T 20103—2006 膜分离技术术语 GB/T 20502 膜组件及装置型号命名 HY/T 050 中空纤维超滤膜测试方法 HY/T 061 中空纤维微滤膜组件 JB/T 5995 工业产品使用说明书 机电产品使用说明书编写规定 3 术语和定义 GB/T 20103—2006 界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 GB/T 20103—2006 中的某些术语和定义。 3.1 柱式中空纤维膜组件 cylinder hollow fiber membrane module 由中空纤维膜丝、内连接件、端盖、密封件及壳体等组成的柱状器件。 3.2 外置柱式中空纤维膜组件 shelled cylinder hollow fiber membrane module 柱式中空纤维膜组件外置于过滤液外，在压力驱动下使待过滤液从中空纤维膜的一侧渗透至另一侧，达到分离和过滤的目的。按进水方向的不同又分为外压柱式中空纤维膜组件和内压柱式中空纤维膜组件。 3.3 浸入柱式中空纤维膜组件 immersed cylinder hollow fiber membrane module 柱式中空纤维膜组件完全浸没在待过滤液中，在真空驱动下使待过滤液从中空纤维膜的外侧渗透至内侧，达到分离和过滤的目的。 3.4 通量 flux 单位时间单位膜面积透过组分的量。[GB/T 20103—2006，定义 2.1.33] 3.5 超滤 ultrafiltration，UF（缩写）以压力为驱动力分离相对分子质量范围为几百至几百万的溶质和微粒的过程。[GB/T 20103—2006，定义 5.2.1] 3.6 微滤 microfiltration，MF（缩写）以压力为驱动力分离 0.01μm 至数微米的微粒的过程。[GB/T 20103—2006，定义 5.2.2] 3.7 压力衰减速率 pressure decay rate 压力衰减速率是膜组件完整性的表征。关系式如下： Qd = (Pa - Pe) / t 式中： Qd —— 压力衰减速率的数值，单位为千帕每分钟（kPa/min)； Pa —— 测试开始时的检测压力的数值，单位为千帕（kPa)； Pe —— 测试结束时的检测压力的数值，单位为千帕（kPa)； t —— 测试时间。
