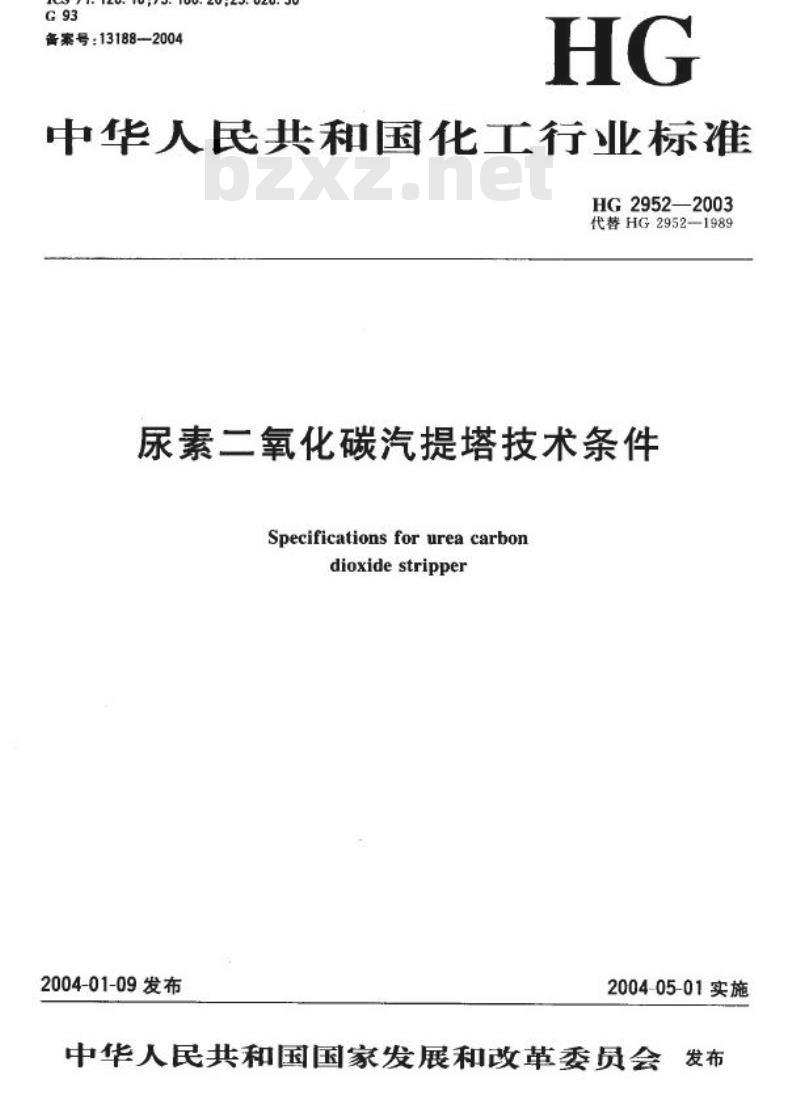

【HG化工标准】 代替 HG 2952-1989 尿素二氧化碳汽提塔技术条件

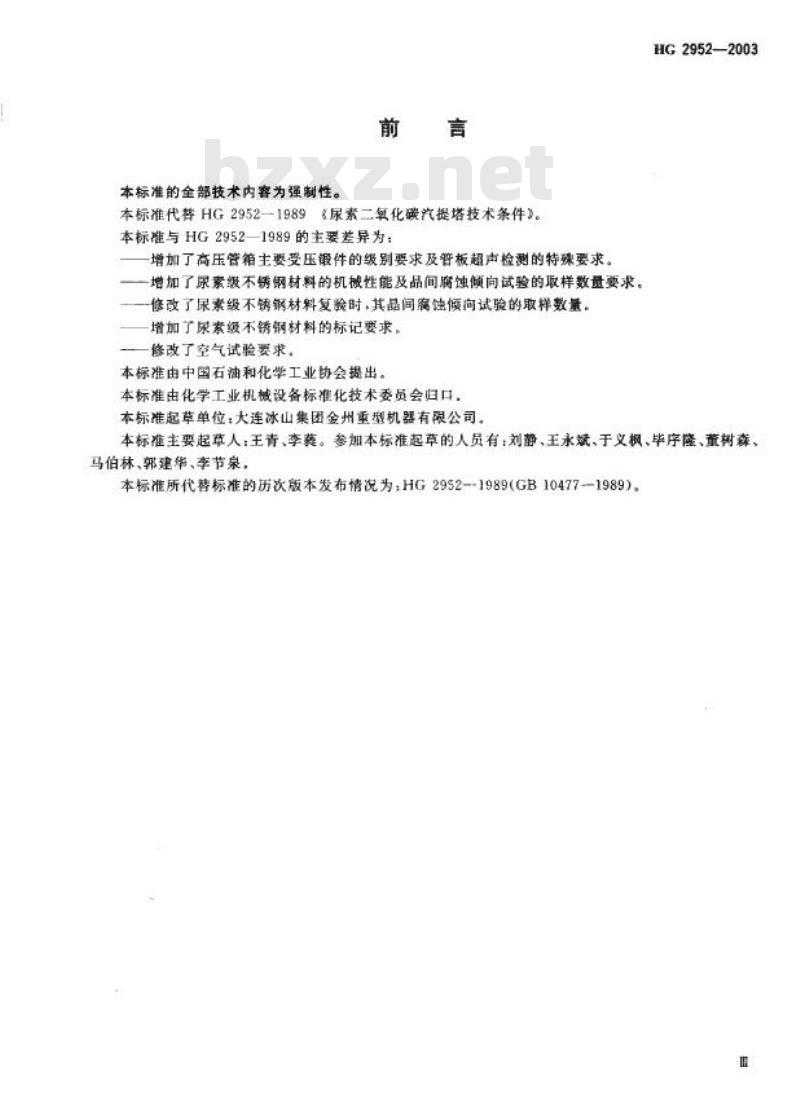

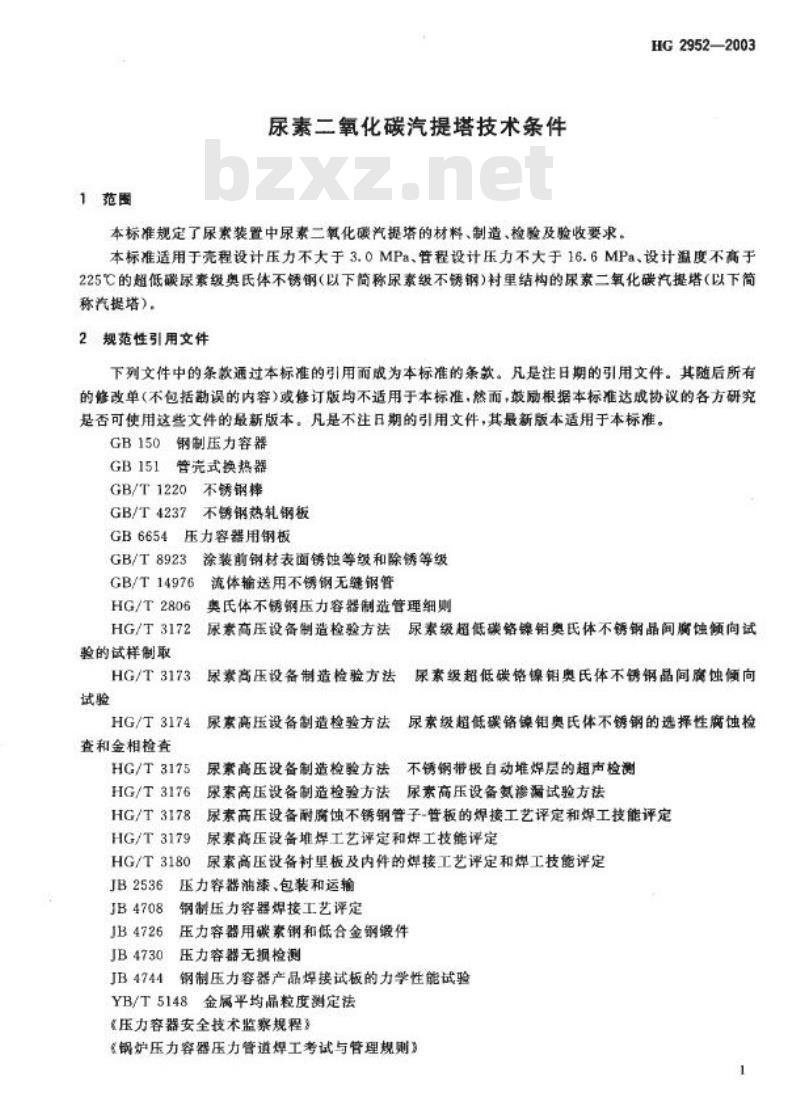

HG2952—2003 代替 HG2952—1989 尿素二氧化碳汽提塔技术条件 Specifications for urea carbon dioxide stripper 发布日期：2004-01-09 实施日期：2004-05-01 中华人民共和国国家发展和改革委员会发布 前言 本标准的全部技术内容为强制性。 本标准代替 HG2952—1989《尿素二氧化碳汽提塔技术条件》。本标准与 HG2952—1989 的主要差异为：增加了高压管箱主要受压锻件的级别要求及管板超声检测的特殊要求；增加了尿素级不锈钢材料的机械性能及晶间腐蚀倾向试验的取样数量要求；修改了尿素级不锈钢材料复验时其晶间腐蚀倾向试验的取样数量，增加了尿素级不锈钢材料的标记要求；修改了空气试验要求。 本标准由中国石油和化学工业协会提出。本标准由化学工业机械设备标准化技术委员会归口。 本标准起草单位：大连冰山集团金州重型机器有限公司。 本标准主要起草人：王青、李获。参加本标准起草的人员有：刘静、王永斌、于义枫、毕序隆、董树森、马伯林、郭建华、李节泉。 本标准所代替标准的历次版本发布情况为：HG2952—1989 (GB10477-1989)。 1 范围 本标准规定了尿素装置中尿素二氧化碳汽提塔的材料、制造、检验及验收要求。 本标准适用于壳程设计压力不大于 3.0MPa、管程设计压力不大于 16.6MPa、设计温度不高于 225℃ 的超低碳尿素级奥氏体不锈钢（以下简称尿素级不锈钢）衬里结构的尿素二氧化碳汽提塔（以下简称汽提塔）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件，其最新版本适用于本标准。 GB150 钢制压力容器 GB151 管壳式换热器 GB/T 1220 不锈钢棒 GB/T 4237 不锈钢热轧钢板 GB6654 压力容器用钢板 GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T 14976 流体输送用不锈钢无缝钢管 HG/T 2806 奥氏体不锈钢压力容器制造管理细则 HG/T 3172 尿素高压设备制造检验方法—尿素级超低碳铬镍钼奥氏体不锈钢晶间腐蚀倾向试验的试样制取 HG/T 3173 尿素高压设备制造检验方法—尿素级超低碳铬镍钼奥氏体不锈钢晶间腐蚀倾向试验 HG/T 3174 尿素高压设备制造检验方法—尿素级超低碳铬镍钼奥氏体不锈钢的选择性腐蚀检查 HG/T 3175 尿素高压设备制造检验方法—不锈钢堆焊层的超声检测 HG/T 3176 尿素高压设备制造检验方法—尿素高压设备氨渗漏试验方法 HG/T 3178 尿素高压设备制造检验方法—尿素高压设备耐腐蚀不锈钢管子-管板的焊接工艺评定和焊工技能评定 HG/T 3179 尿素高压设备制造检验方法—尿素高压设备堆焊工艺评定和焊工技能评定 HG/T 3180 尿素高压设备制造检验方法—尿素高压设备衬里板及内件的焊接工艺评定和焊工技能评定 JB2536 压力容器焊接工艺评定 JB4708 钢制压力容器焊接工艺评定 JB4726 压力容器用碳素钢和低合金钢锻件 JB4730 压力容器无损检测 JB4744 钢制压力容器产品焊接试板的力学性能试验 YB/T 5148 金属平均晶粒度测定法 《压力容器安全技术监察规程》 《锅炉压力容器压力管道焊工考试与管理规则》 3 术语和定义 下列术语和定义适用于本标准。 3.1 材料试验报告 Material test report 4 要求 4.1 基本要求 4.2 材料 4.2.1 低合金钢 4.2.2 尿素级不锈钢 4.2.3 材料复验 4.2.4 标记要求 4.3 制造 4.3.1 一般规定 4.3.2 封头 4.3.3 管板 4.3.4 筒体及衬里 4.3.5 组装 4.3.6 焊接 4.3.7 热处理 4.3.8 产品试板 5 检验和试验 5.1 焊接接头的外观质量检查 5.2 无损检测 5.3 铁素体检测 5.4 硬度检测 5.5 尺寸检查 5.6 表面处理 5.7 压力试验 5.8 空气试验和氨泄漏试验 6 包装、贮存和运输 出厂文件
