【HG化工标准】 代替 HG 2273.2-1992 天然气二段转化催化剂

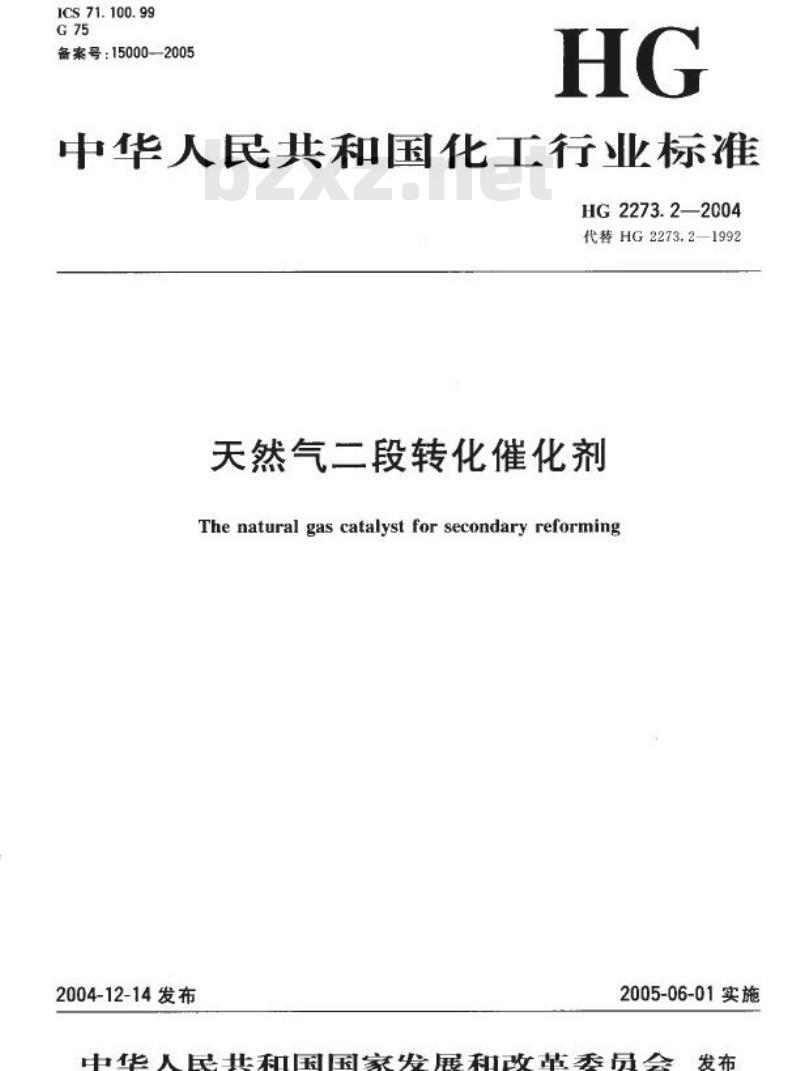

ICS 71.100.99 备案号：15000-2005 中华人民共和国化工行业标准 HG2273.2—2004 代替 HG2273.2—1992 天然气二段转化催化剂 The natural gas catalyst for secondary reforming 发布日期：2004-12-14 实施日期：2005-06-01 中华人民共和国国家发展和改革委员会发布 前言 本标准的第3章为强制性的，其余为推荐性的。本标准代替 HG2273.2—1992 天然气二段转化催化剂系列产品。本标准与 HG2273.2—1992 相比主要变化如下： 1. 标准名称修订为“天然气二段转化催化剂”； 2. 标准范围第二段修订为“本标准适用于合成氨厂二段转化炉中天然气进一步转化制取氢气和类似工艺过程制氢的其他转化装置使用的 Z203、Z204、Z206 型天然气二段转化催化剂及其同类型产品”； 3. 取消了原标准中“3.1 主要物理性质和化学组分”的内容； 4. 对表 1 进行重新设计，氧化镍质量分数统一修订为 $\ge$14%，颗粒径向抗压碎力统一修订为 $>184$ N/cm；取消表 1 中一级品指标； 5. 将第 4 章“试验方法”中氧化镍质量分数、活性、抗压碎力的测定方法分别列条；“颗粒径向抗压碎力”修订为“颗粒径向抗压碎力”，抗压碎力单位采用 N/cm。测定方法按 HG/T 2782—1996 规定进行； 6. 修订了“检验规则”的部分内容； 7. 对原标准的结构及文字作了相应修订，增加了部分内容。 本标准由中国石油和化学工业协会提出。本标准由全国肥料和土壤调理剂标准化技术委员会化肥催化剂标准化分技术委员会 (SAC/TC105/SC1) 归口。 本标准起草单位：西南化工研究设计院。 本标准主要起草人：黄友伦、姜瑛。 本标准所代替标准的历次版本发布情况为：HG2273.2—1992。 1 范围 本标准规定了 Z203、Z204、Z206 型天然气二段转化催化剂的要求、试验方法、检验规则及标志、包装、运输、储存。 本标准适用于合成氨厂二段转化炉中天然气进一步转化制取氢气和类似工艺过程制氢的其他转化装置使用的 Z203、Z204、Z206 型天然气二段转化催化剂及其同类型产品。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括撕误的内容）或修订版均不适用于本标准，然而，各方研究是否可使用这些文件的最新版本。 凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 191—2000 包装储运图示标志 (eqv ISO 780:1997) GB/T 1250—1989 极限数值的表示方法和判定方法 GB/T 6678—1986 化工产品采样总则 (neq ASTM E300-1983) HG/T 2273.4 天然气一、二段转化催化剂试验方法 HG/T 2782—1996 化肥催化剂颗粒抗压碎力的测定 HG/T 3543 天然气转化催化剂化学成分分析方法 国家质量技术监督局第4号令 产品质量仲裁检验和产品质量鉴定管理办法 (1999年4月1日) 3 要求 天然气二段转化催化剂的技术指标应符合表 1 的规定。 表 1 天然气二段转化催化剂技术指标 | 指标 | 要求 | | :--- | :--- | | 氧化镍 (NiO) 质量分数, % | $\ge$ 14 | | 活性 (干转化气中 $CH_4$ 的体积分数), % | $\ge$ 23 | | 颗粒径向抗压碎力均值, N/cm | $\ge$ 184 | | 低于 184 N/cm 的抗压碎力颗粒百分数, % | $\le$ 5 | 4 试验方法 4.1 氧化镍质量分数的测定 天然气二段转化催化剂氧化镍质量分数的测定按 HG/T 3543 的规定进行。 4.2 活性的测定 天然气二段转化催化剂的活性的测定按 HG/T 2273.4 的规定进行，其中活性测定温度为：进口 (780 $\pm$ 20) ℃，出口 (800 $\pm$ 2) ℃。 4.3 颗粒径向抗压碎力的测定 天然气二段转化催化剂的颗粒径向抗压碎力均值的测定按 HG/T 2782—1996 的规定进行，其中颗粒抗压碎力试验机量程为 0～1000 N，样品测定颗数为 50 颗。 5 检验规则 5.1 产品出厂前需经生产厂技术检验部门检验，产品未经检验或检验不合格不准出厂。每批出厂产品均应附有产品质量证明书，其内容包括：产品名称、型号、批号、生产日期、生产厂名称、产品质量检验结果、执行标准号等。 5.2 在正常生产中，产品按批量检验，每批代表量不超过 5 t。一个检验批是由材料、工艺、设备等基本相同条件下制造出来的若干个生产批构成，若干个生产批构成一个检验批的时间不得超过两个月。 5.3 产品的试验样由质量检验部门专人随机抽样，抽样单元数应按 GB/T 6678—1986 中 6.6.1 规定确定。从随机选定的每个抽样单元中各抽出不少于 100 mL 的样品，每批产品抽出...
