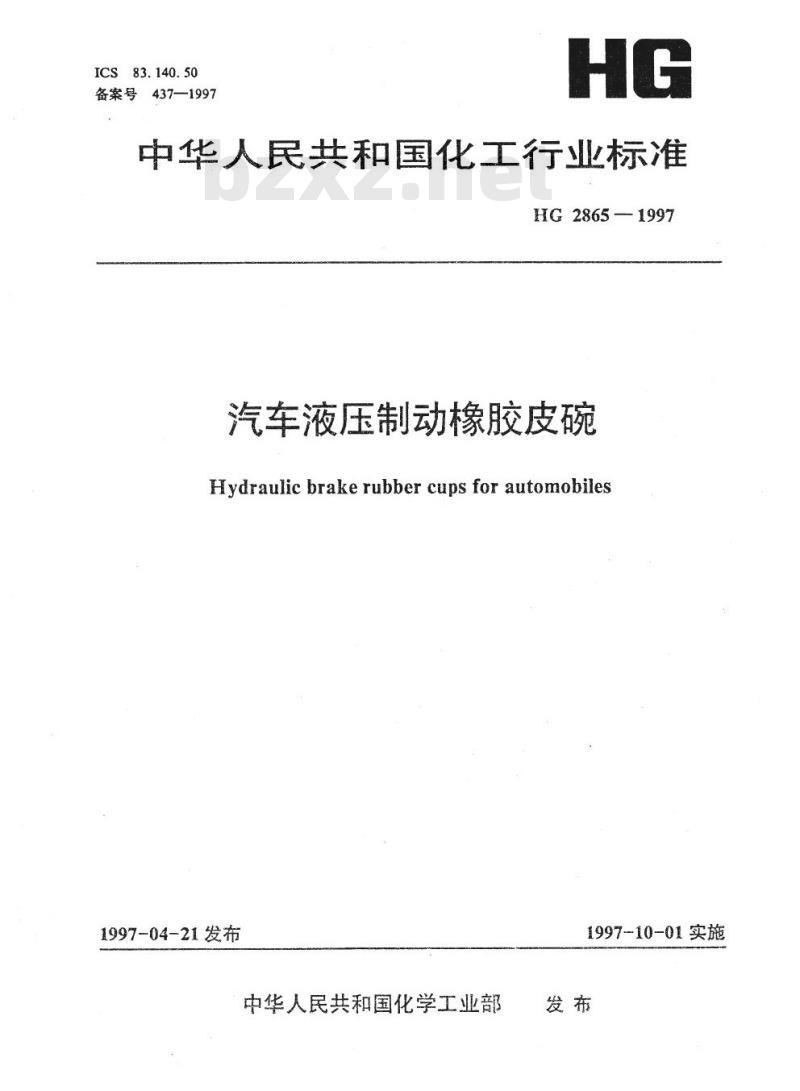

【HG化工标准】 汽车液压制动橡胶皮碗

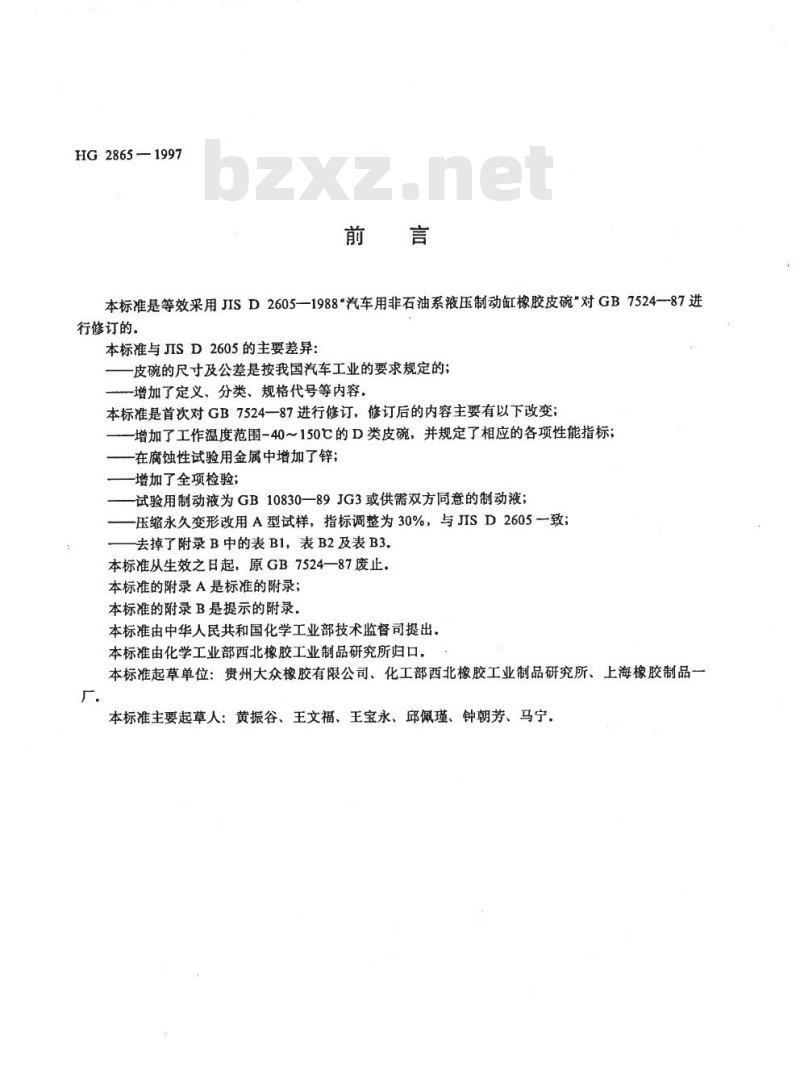

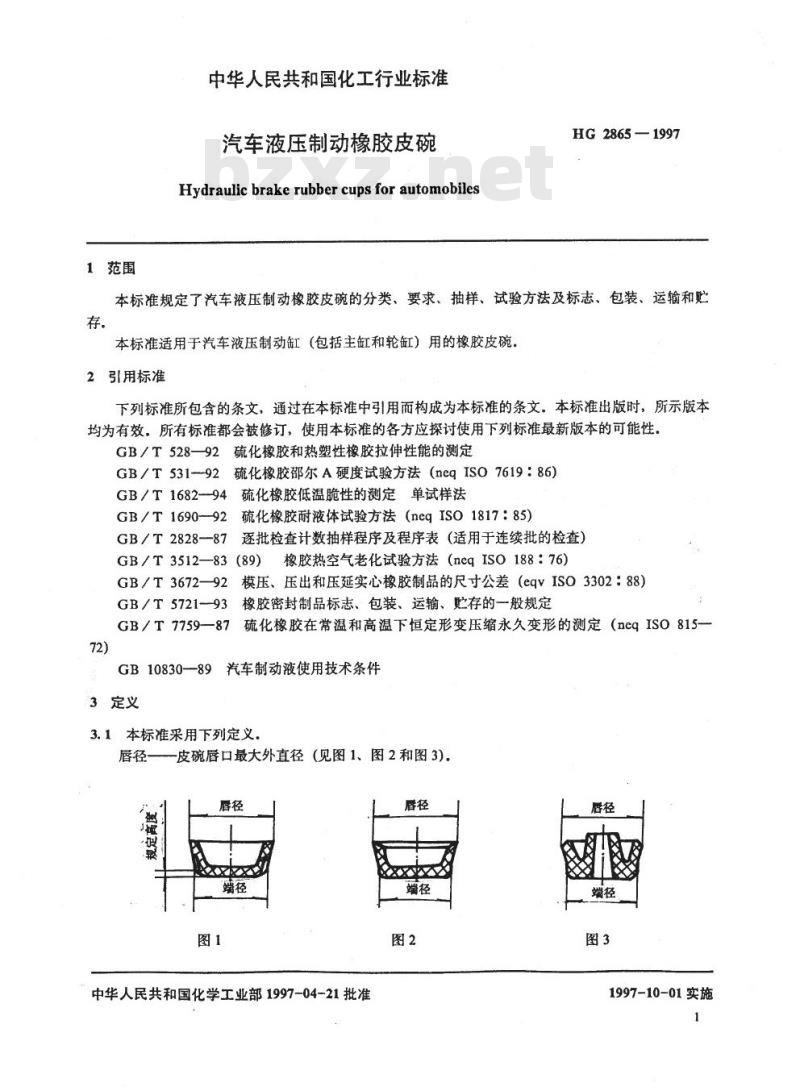

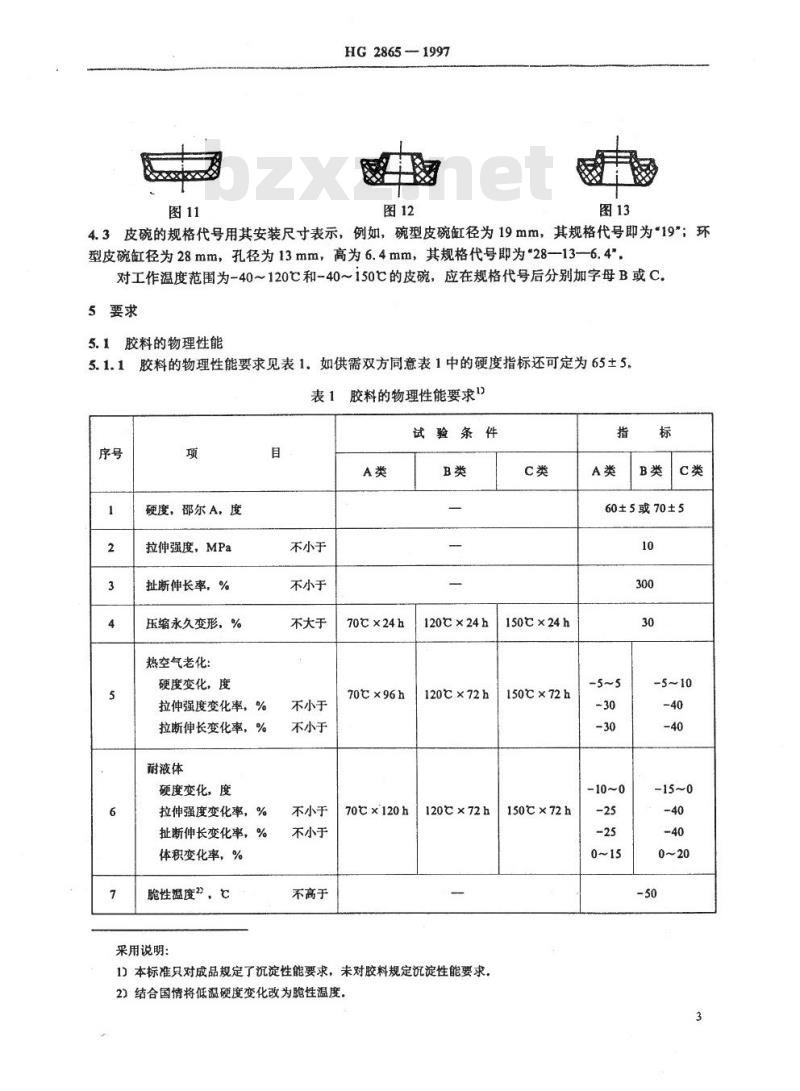

HG2865-1997 汽车液压制动橡胶皮碗 Hydraulic brake rubber cups for automobiles 发布日期：1997-04-21 实施日期：1997-10-01 中华人民共和国化学工业部 前言 本标准是等效采用JIS D2605-1988《汽车用非石油系液压制动缸橡胶皮碗》对GB7524-87进行修订的。 本标准与JIS D2605的主要差异：皮碗的尺寸及公差是按我国汽车工业的要求规定的；增加了定义、分类、规格代号等内容。本标准是首次对GB7524-87进行修订，修订后的内容主要有以下改变：增加了工作温度范围-40～150℃的C类皮碗，并规定了相应的各项性能指标；在腐蚀性试验用金属中增加了锌；增加了全项检验；试验用制动液为GB10830-89JG3或供需双方同意的制动液；压缩永久变形改用A型试样，指标调整为30%，与JIS D2605一致；去掉了附录B中的表B1、表B2及表B3。本标准从生效之日起，原GB7524-87废止。本标准的附录A是标准的附录，本标准的附录B是提示的附录。 本标准由中华人民共和国化学工业部技术监督司提出。本标准由化学工业部西北橡胶工业制品研究所归口。 本标准起草单位：贵州大众橡胶有限公司、化工部西北橡胶工业制品研究所、上海橡胶制品研究所。 本标准主要起草人：黄振谷、王文福、王宝永、邱佩瑾、钟朝芳、马宁。 1 范围 本标准规定了汽车液压制动橡胶皮碗的分类、要求、抽样、试验方法及标志、包装、运输和贮存。 本标准适用于汽车液压制动缸（包括主缸和轮缸）用的橡胶皮碗。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 528-92 硫化橡胶和热塑性橡胶拉伸性能的测定 GB/T 531-92 硫化橡胶邵尔A硬度试验方法 (eqv ISO 7619:86) GB/T 1682-94 硫化橡胶低温脆性的测定 单试样法 GB/T 1690-92 硫化橡胶耐液体试验方法 (eqv ISO 1817:85) GB/T 2828-87 逐批检查计数抽样程序及程序表（适用于连续批的检查） GB/T 3512-83(89) 橡胶热空气老化试验方法 (eqv ISO 188:76) GB/T 3672-92 模压、压出和压延实心橡胶制品的尺寸公差 (eqv ISO 3302:88) GB/T 5721-93 橡胶密封制品标志、包装、运输、贮存的一般规定 GB/T 7759-87 硫化橡胶在常温和高温下恒定形变压缩永久变形的测定 (eqv ISO 815) GB 10830-89 汽车制动液使用技术条件 3 定义 3.1 本标准采用下列定义： 唇径：皮碗唇口最大外直径（见图1、图2和图3）。 端径：皮碗底部端面的外径。端径应在距底面规定的高度处测量，该高度通常为3mm（见图1、图2、图3）。 皮碗工作面：指动密封一侧大于活塞直径或小于柱塞直径的过盈部分（见图4）。 皮碗偶合面：指与偶合件接触的表面。 皮碗非工作面：除去工作面和偶合面之外的表面。 导液槽：碗型和环型的主缸主皮碗有轴向直槽6或8条（见图5、图6），或兼有模槽一条，为返回冲程输导制动液的通道。 唇径过盈量：皮碗唇径与制动缸缸径尺寸之差。 4 分类及规格代号 4.1 皮碗按工作温度范围分为三类： A类：-40～70℃； B类：-40～120℃； C类：-40～150℃。 4.2 皮碗按制动缸分为主缸皮碗和轮缸皮碗两种。主缸皮碗由主皮碗和副皮碗配套组成。皮碗按截面分为碗型和环型两种。 主缸主皮碗有导液碗型（见图5）、导液环型（见图6）、承压环型（见图7）和位定环型（见图8）四种。 主缸副皮碗有环型（见图9）、C型（见图10）两种。 用于轮缸的皮碗有碗型（见图11）、环型（见图12）、反孔型（见图13）三种。 4.3 皮碗的规格代号用其安装尺寸表示。例如，碗型皮碗缸径为19mm，其规格代号即为“*19”；环型皮碗缸径为28mm，孔径为13mm，高为6.4mm，其规格代号即为“*28-13-6.4”。
