【GB国家标准】 光伏电站有功及无功控制系统的控制策略导则

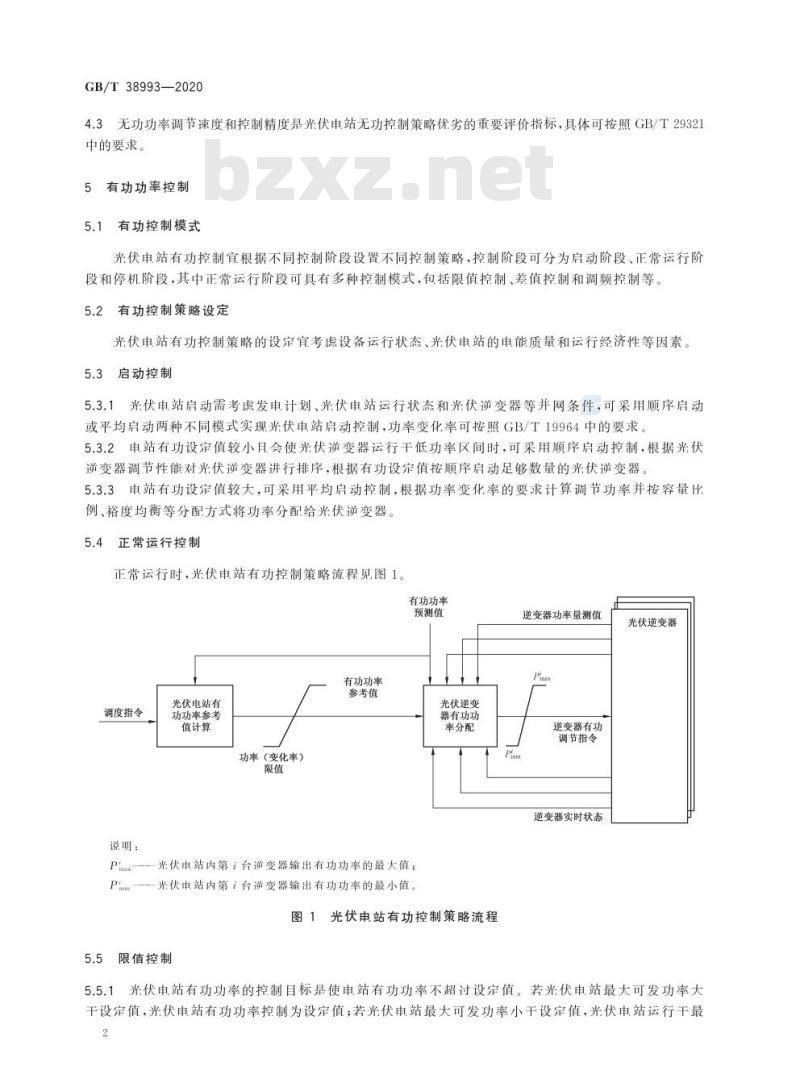

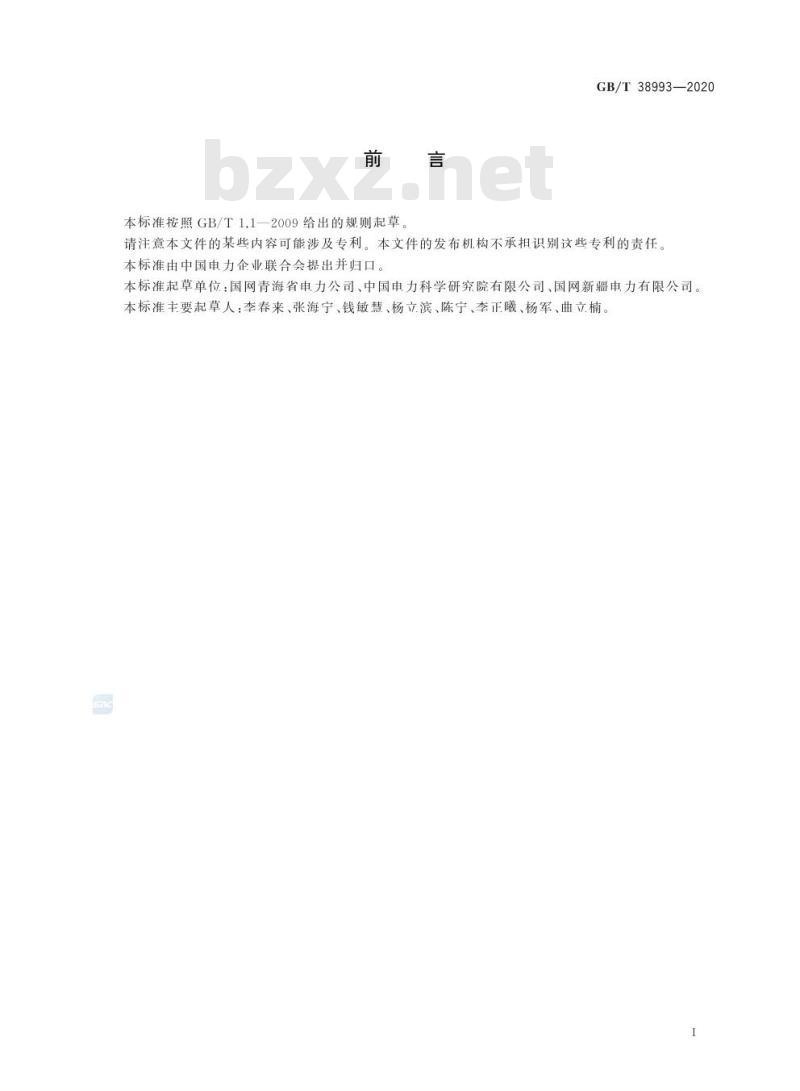

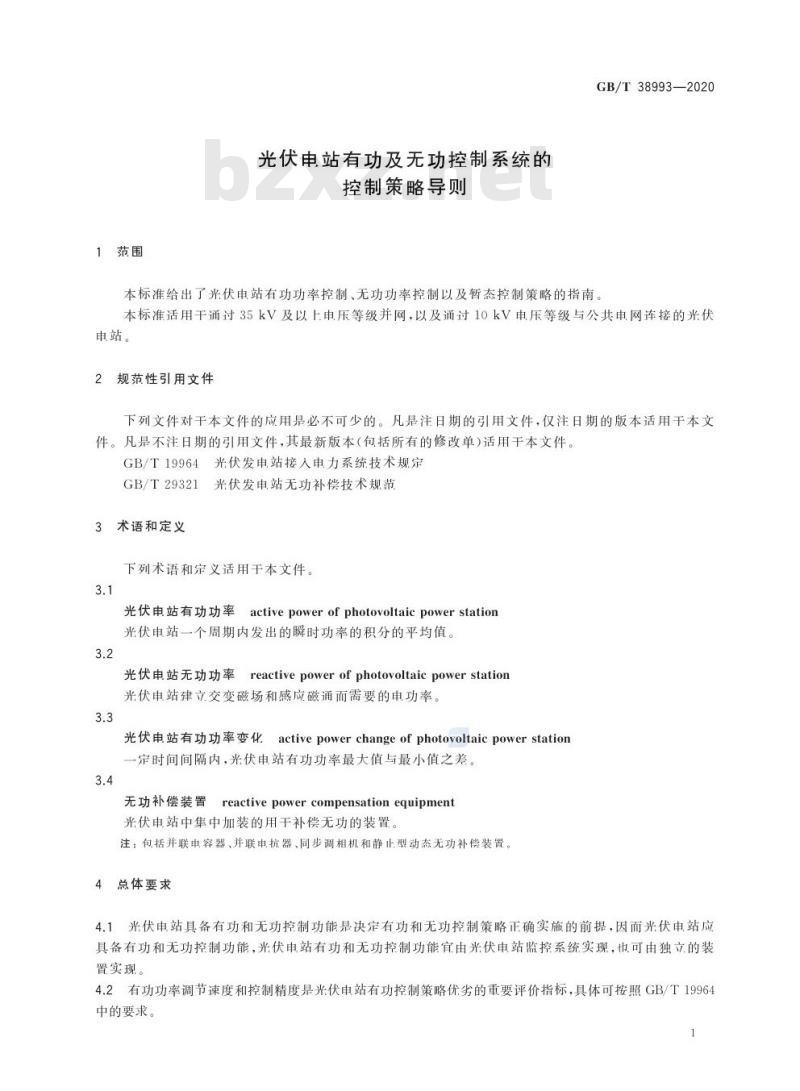

GB/T 38993—2020 光伏电站有功及无功控制系统的控制策略导则 Guide for control strategy of active and reactive power control system for photovoltaic power station 发布日期：2020-07-21 实施日期：2021-02-01 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本标准由中国电力企业联合会提出并归口。本标准起草单位：国网青海省电力公司、中国申力科学研究院有限公司、国网新疆电力有限公司。本标准主要起草人：李春来、张海宁、钱敏慧、杨立滨、陈宁、李正曦、杨军、曲立楠。 1 范围 本标准给出了光伏电站有功功率控制、无功功率控制以及暂态控制策略的指南。本标准适用于通过 35kV 及以上电压等级并网，以及通过 10kV 电压等级与公共电网连接的光伏电站。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 19964 光伏发电站接入电力系统技术规定 GB/T 29321 光伏发电站无功补偿技术规范 3 术语和定义 下列术语和定义适用于本文件。 3.1 光伏电站有功功率 (active power of photovoltaic power station)：光伏电站一个周期内发出的瞬时功率的积分的平均值。 3.2 光伏电站无功功率 (reactive power of photovoltaic power station)：光伏电站建立交变磁场和感应磁通而需要的功率。 3.3 光伏电站有功功率变化 (active power change of photovoltaic power station)：一定时间间隔内，光伏电站有功功率最大值与最小值之差。 3.4 无功补偿装置 (reactive power compensation equipment)：光伏电站中集中加装的用于补偿无功的装置。注：包括并联电容器、并联电抗器、同步调相机和静止型动态无功补偿装置。 4 总体要求 4.1 光伏电站具备有功和无功控制功能是决定有功和无功控制策略正确实施的前提，因而光伏电站应具备有功和无功控制功能。光伏电站有功和无功控制功能宜由光伏电站监控系统实现，也可由独立的装置实现。 4.2 有功功率调节速度和控制精度是光伏电站有功控制策略优劣的重要评价指标，具体可按照 GB/T 19964 中的要求。 4.3 无功功率调节速度和控制精度是光伏电站无功控制策略优劣的重要评价指标，具体可按照 GB/T 29321 中的要求。 5 有功功率控制 5.1 有功控制模式 光伏电站有功控制宜根据不同控制阶段设置不同控制策略，控制阶段可分为启动阶段、正常运行阶段和停机阶段，其中正常运行阶段可具有多种控制模式，包括限值控制、差值控制和调频控制等。 5.2 有功控制策略设定 光伏电站有功控制策略的设定宜考虑设备运行状态、光伏电站的电能质量和运行经济性等因素。 5.3 启动控制 5.3.1 光伏电站启动需考虑发电计划、光伏电站运行状态和光伏逆变器等并网条件，可采用顺序启动或平均启动两种不同模式实现光伏电站启动控制，功率变化率可按照 GB/T 19964 中的要求。 5.3.2 电站有功设定值较小且会使光伏逆变器运行于低功率区间时，可采用顺序启动控制，根据光伏逆变器调节性能对光伏逆变器进行排序，根据有功设定值按顺序启动足够数量的光伏逆变器。 5.3.3 电站有功设定值较大，可采用平均启动控制，根据功率变化率的要求计算调节功率并按容量比例、裕度均衡等分配。
