【GB国家标准】 天然气的组成分析 气相色谱法

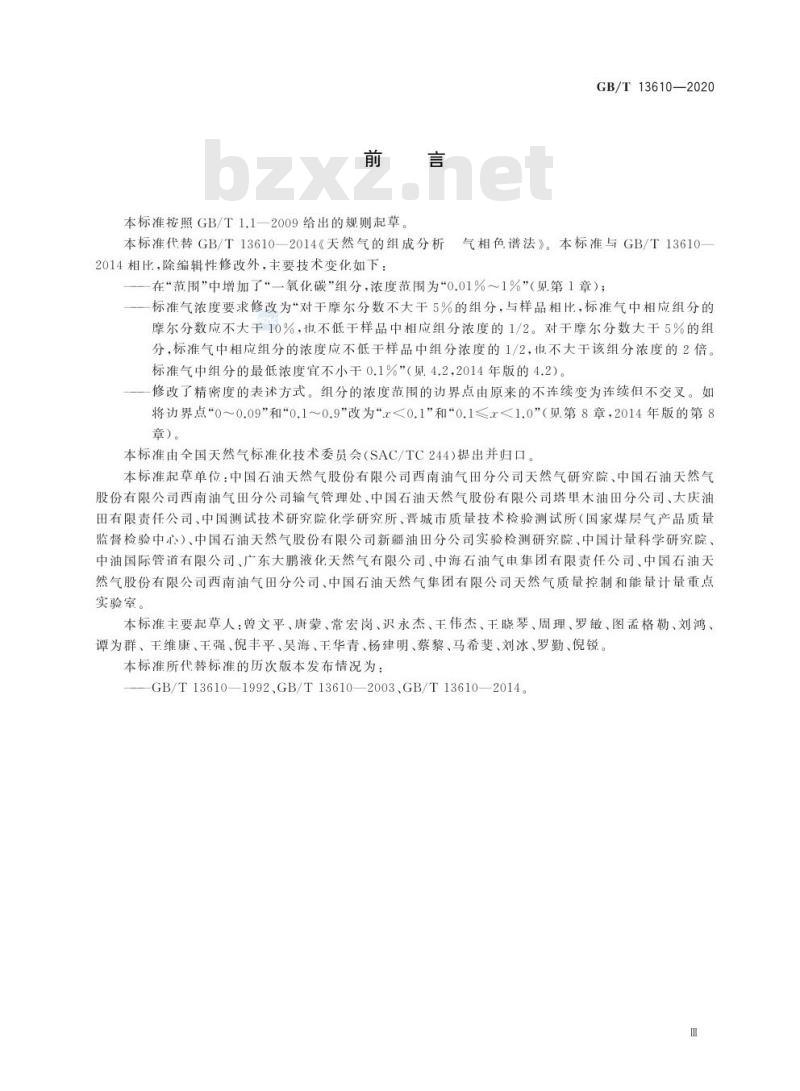

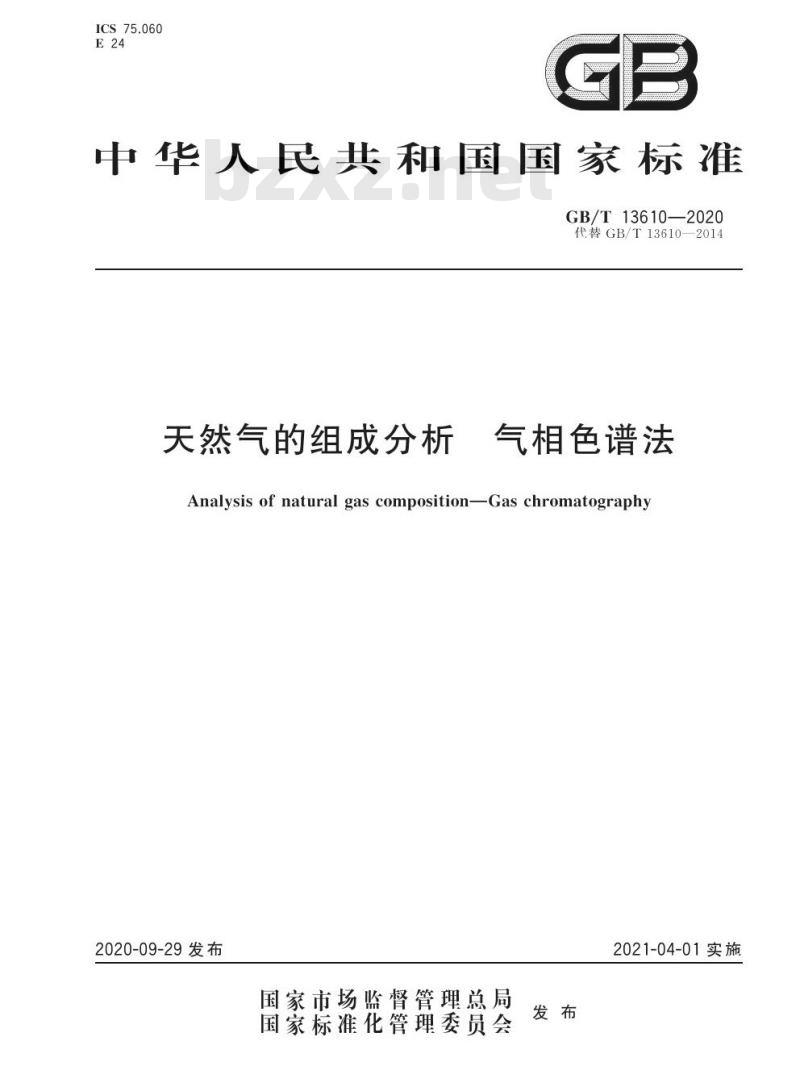

GB/T 13610—2020 代替 GB/T 13610—2014 天然气的组成分析 气相色谱法 Analysis of natural gas composition - Gas chromatography 2020-09-29 发布 2021-04-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 GB/T 13610—2014《天然气的组成分析 气相色谱法》。本标准与 GB/T 13610—2014 相比，除编辑性修改外，主要技术变化如下： 1. 在“范围”中增加了“一氧化碳”组分，浓度范围为“0.01%～1%”（见第1章）； 2. 修改了标准气浓度要求：对于摩尔分数不大于 5% 的组分，标准气中相应组分的摩尔分数应与样品相比不大干 10%，也不低于样品中相应组分浓度的 1/2；对于摩尔分数大于 5% 的组分，标准气中相应组分的浓度应不低于样品中组分浓度的 1/2，也不大于该组分浓度的 2 倍。标准气中组分的最低浓度宜不小于 0.1%（见 4.2）； 3. 修改了精密度的表述方式。组分的浓度范围的边界点由原来的不连续变为连续但不交叉。如将边界点“0～0.09”和“0.1～0.9”改为“r < 0.1”和“0.1 ≤ r < 1.0”（见第 8 章）。 本标准由全国天然气标准化技术委员会 (SAC/TC244) 提出并归口。 本标准起草单位：中国石油天然气股份有限公司西南油气田分公司天然气研究院、中国石油天然气股份有限公司西南油气田分公司输气管理处、中国石油天然气股份有限公司塔里木油田分公司、大庆油田有限责任公司、中国测试技术研究院化学研究所、晋城市质量技术检验测试所（国家煤层气产品质量监督检验中心）、中国石油天然气股份有限公司新疆油田分公司实验检测研究院、中国计量科学研究院、中油国际管道有限公司、广东大鹏液化天然气有限公司、中海石油气电集团有限责任公司、中国石油天然气股份有限公司西南油气田分公司、中国石油天然气集团有限公司天然气质量控制和能量计量重点实验室。 本标准主要起草人：曾文平、唐蒙、常宏岗、迟永杰、干伟杰、干晓琴、周理、罗敏、图孟格勒、刘鸿、谭为群、王维康、王强、倪丰平、吴海、王华青、杨建明、蔡黎、马希斐、刘冰、罗勤、倪锐。 警示：本标准不涉及与其应用有关的所有安全问题。在使用本标准前，使用者有责任制定相应的安全和健康操作规程，并明确其限定的适用范围。 1 范围 本标准规定了用气相色谱法测定天然气及类似气体混合物的化学组成的分析方法。本标准适用于如表 1 所示天然气组分范围的分析，也适用于一个或几个组分的测定。 表 1 天然气的组分及浓度范围（摩尔分数 y/%） - 氢 (H2): 0.01~10 - 氧 (O2): 0.01~20 - 氮 (N2): 0.01~100 - 二氧化碳 (CO2): 0.01~100 - 甲烷 (CH4): 0.01~100 - 乙烷 (C2H6): 0.01~100 - 丙烷 (C3H8): 0.01~100 - 异丁烷 (i-C4H10): 0.01~100 - 正丁烷 (n-C4H10): 0.01~10 - 新戊烷: 0.01~10 - 异戊烷: 0.01~2 - 正戊烷: 0.01~2 - 己烷: 0.01~2 - 庚烷和更重组分: 0.01~1 - 一氧化碳 (CO): 0.01~1 - 硫化氢 (H2S): 0.330 常规天然气一般不含一氧化碳组分，煤制天然气等特殊样品中可能含有的一氧化碳组分可采用本标准规定的方法进行检测。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 5274.1 气体分析 校准用混合气的制备 第 1 部分：称量法制备一级混合气体 GB/T 28766 天然气分析系统性能评价 3 方法提要 具有代表性的天然气样品（以下简称气体样品）...
