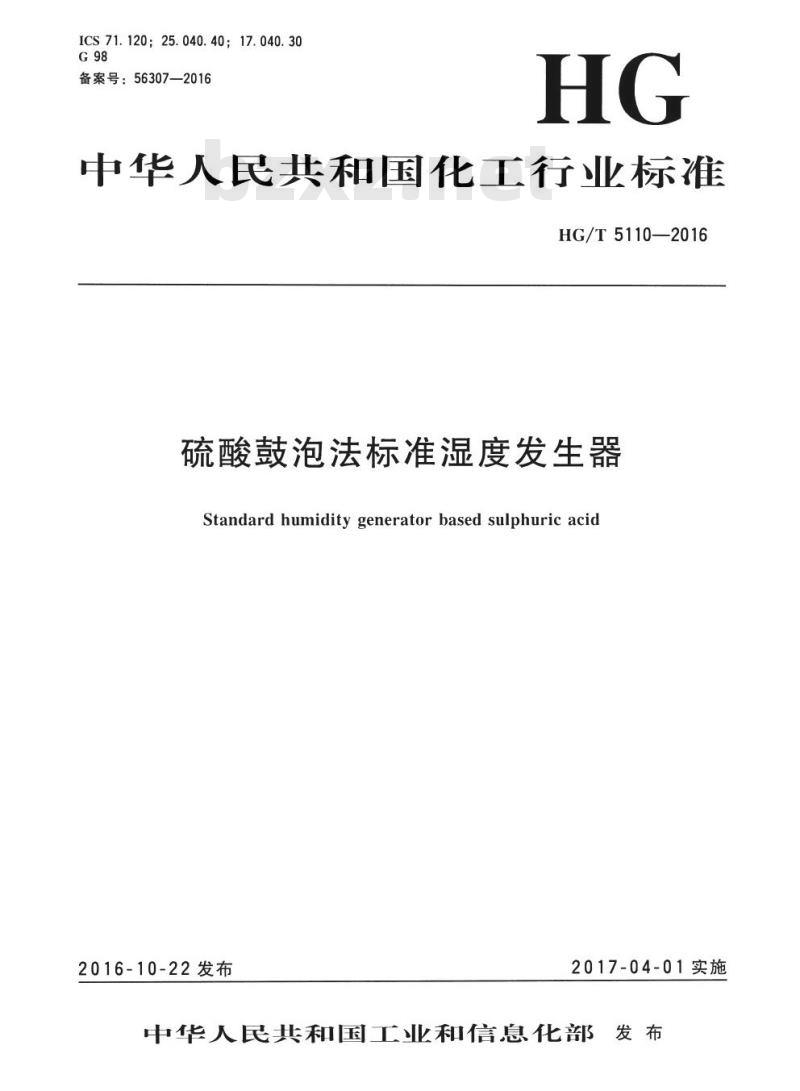

【HG化工标准】 硫酸鼓泡法标准湿度发生器

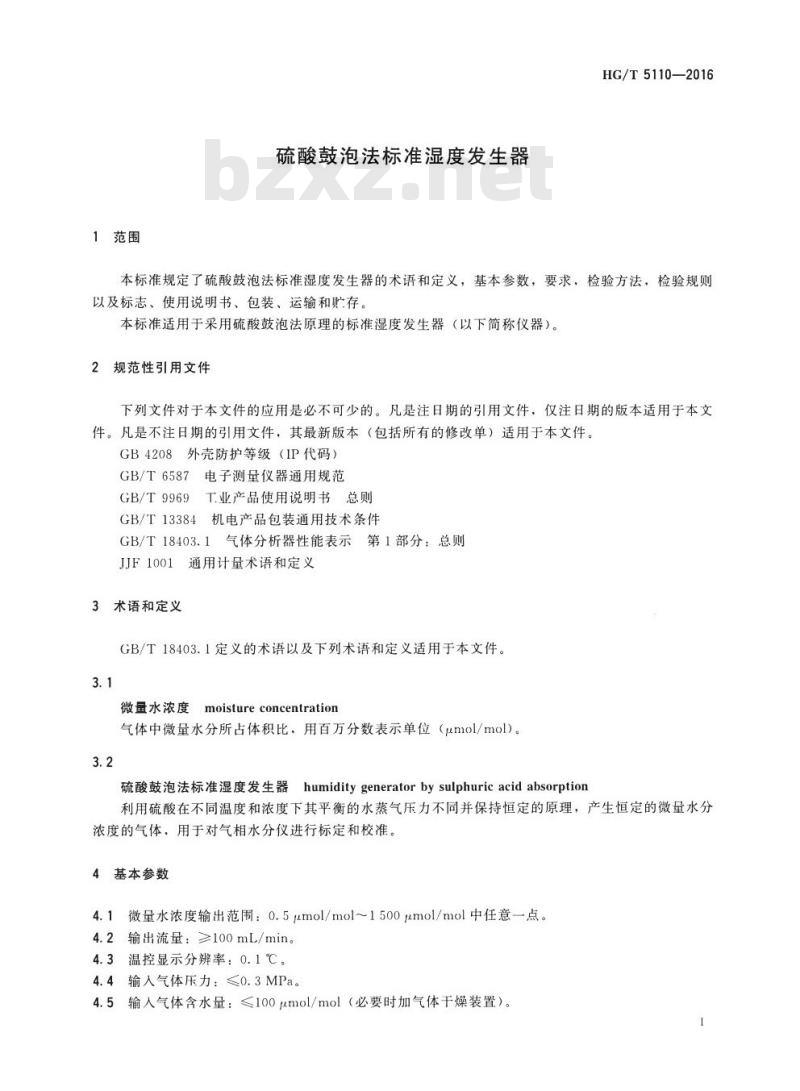

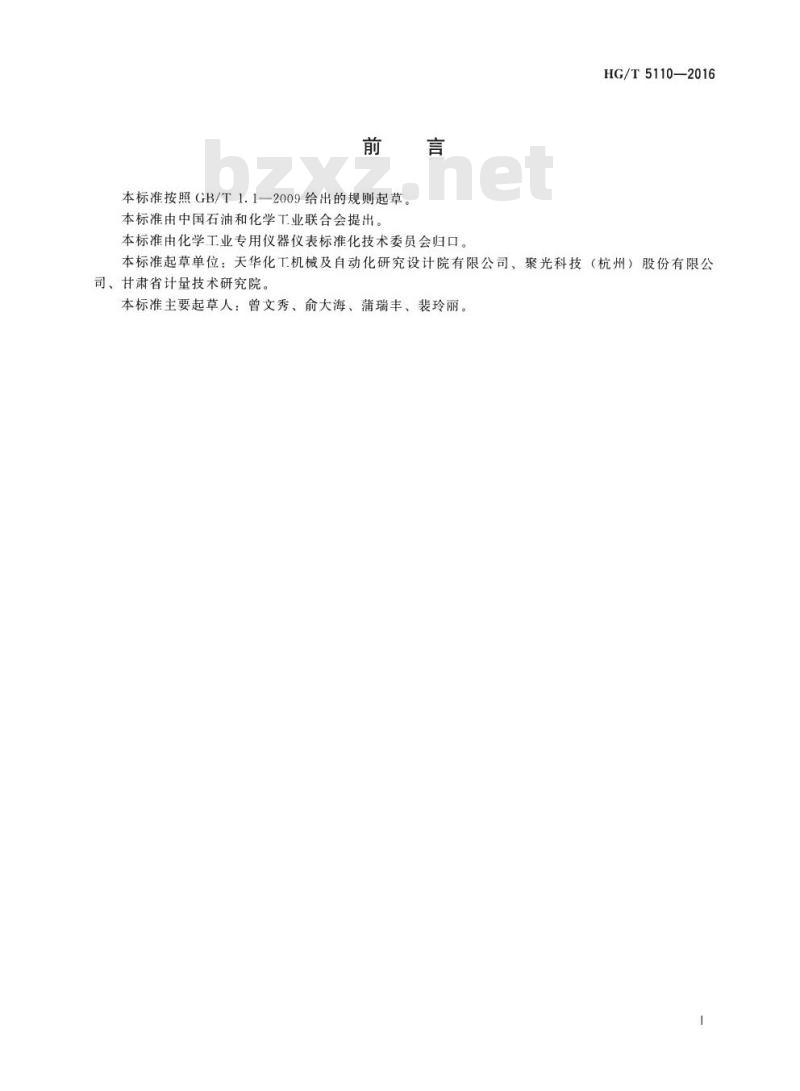

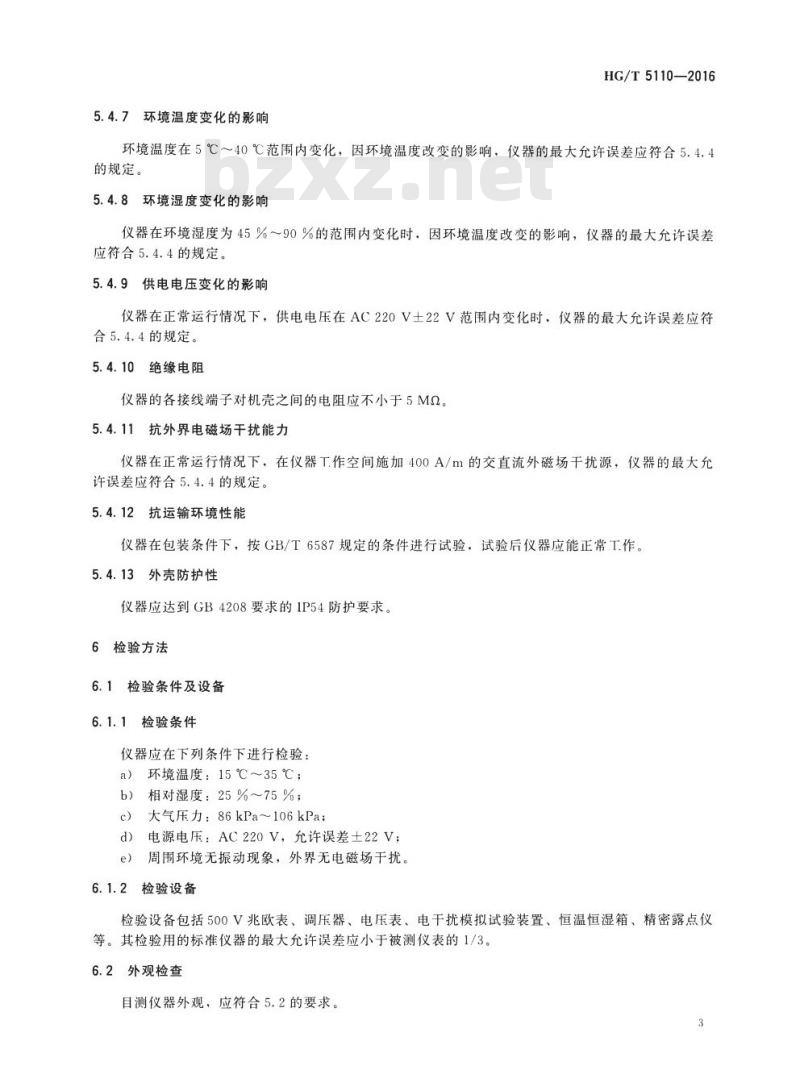

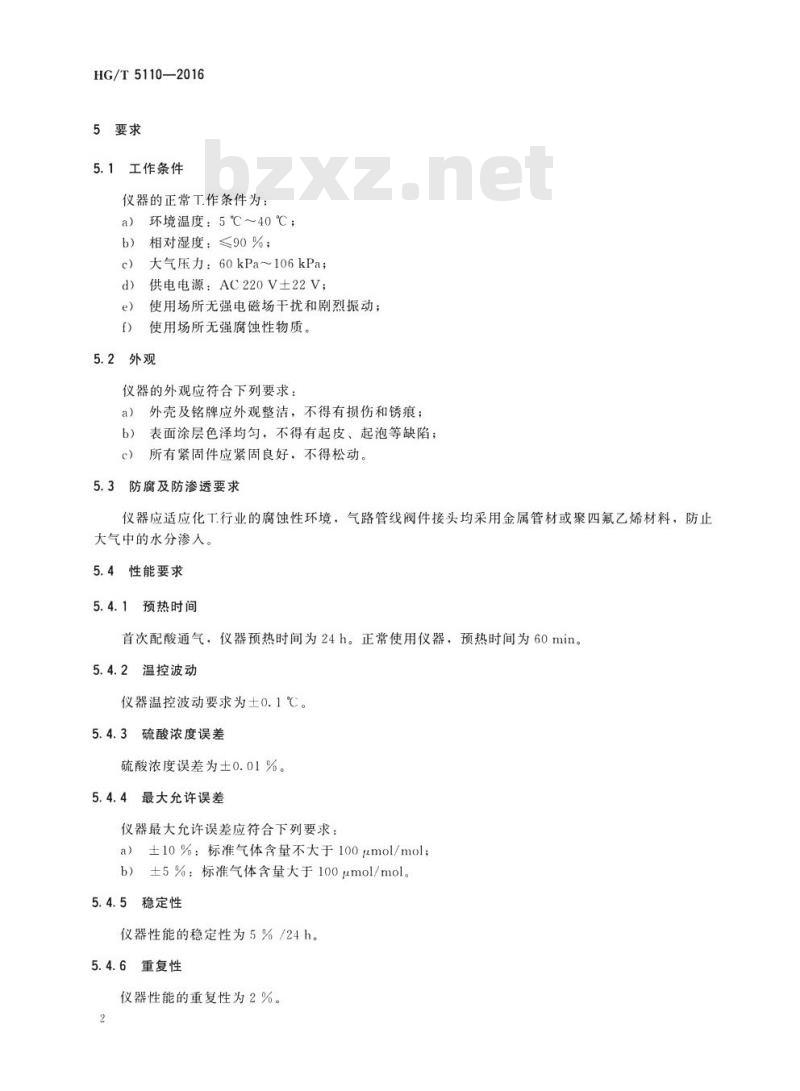

HG/T5110—2016 中华人民共和国化工行业标准 硫酸鼓泡法标准湿度发生器 Standard humidity generator based sulphuric acid 发布日期：2016-10-22 实施日期：2017-04-01 前言 本标准按照GB/T 1.1-2009给出的规则起草，本标准由中国石油和化学工业联合会提出，本标准由化学工业专用仪器仪表标准化技术委员会归口。 本标准起草单位：天华化工机械及自动化研究设计院有限公司、聚光科技（杭州）股份有限公司、甘肃省计量技术研究院。 本标准主要起草人：曾文秀、俞大海、蒲瑞丰、裴玲丽。 1 范围 本标准规定了硫酸鼓泡法标准湿度发生器的术语和定义，基本参数，要求，检验方法，检验规则以及标志、使用说明书、包装、运输和贮存。本标准适用于采用硫酸鼓泡法原理的标准湿度发生器（以下简称仪器）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 4208 外壳防护等级（IP代码） GB/T 6587 电子测量仪器通用规范 GB/T 9969 工业产品使用说明书总则 GB/T 13384 机电产品包装通用技术条件 GB/T 18403.1 气体分析器性能表示第1部分：总则 JJF 1001 通用计量术语和定义 3 术语和定义 GB/T 18403.1 定义的术语以及下列术语和定义适用于本文件。 3.1 微量水浓度 (moisture concentration) 气体中微量水分所占体积比，用百万分数表示，单位为（μmol/mol）。 3.2 硫酸鼓泡法标准湿度发生器 (humidity generator by sulphuric acid absorption) 利用硫酸在不同温度和浓度下其平衡的水蒸气压力不同并保持恒定的原理，产生恒定的微量水分浓度的气体，用于对气相水分仪进行标定和校准。 4 基本参数 4.1 微量水浓度输出范围：0.5μmol/mol~150μmol/mol中任意一点。 4.2 输出流量：≥100mL/min。 4.3 温控显示分辨率：0.1℃。 4.4 输入气体压力：≤0.3MPa。 4.5 输入气体含水量：≤100μmol/mol（必要时加气体干燥装置）。 5 要求 5.1 工作条件 仪器的正常工作条件为： a) 环境温度：5℃~40℃； b) 相对湿度：≤90%； c) 大气压力：60kPa~106kPa； d) 供电电源：AC220V±22V； e) 使用场所无强电磁场干扰和剧烈振动； f) 使用场所无强腐蚀性物质。 5.2 外观 仪器的外观应符合下列要求： a) 外壳及铭牌应外观整洁，不得有损伤和锈痕； b) 表面涂层色泽均匀，不得有起皮、起泡等缺陷； c) 所有紧固件应紧固良好，不得松动。 5.3 防腐及防渗透要求 仪器应适应化工行业的腐蚀性环境，气路管线、阀件、接头均采用金属管材或聚四氟乙烯材料，防止大气中的水分渗入。 5.4 性能要求 5.4.1 预热时间 首次配酸通气，仪器预热时间为24h。正常使用仪器，预热时间为60min。 5.4.2 温控波动 仪器温控波动要求为±0.1℃。 5.4.3 硫酸浓度误差 硫酸浓度误差为±0.01%。 5.4.4 最大允许误差 仪器最大允许误差应符合下列要求： a) ±10%：标准气体含量不大于100μmol/mol； b) ±5%：标准气体含量大于100μmol/mol。 5.4.5 稳定性 仪器性能的稳定性为5%/24h。 5.4.6 重复性 仪器性能的重复性为2%。 5.4.7 环境温度变化的影响 环境温度在5℃～40℃范围内变化，因环境温度改变的影响，仪器的最大允许误差应符合5.4.4的规定。 5.4.8 环境湿度变化的影响 仪器在环境湿度为45%～90%的范围内变化时，因环境湿度改变的影响，仪器的最大允许误差应符合5.4.4的规定。 5.4.9 供电电压变化的影响 仪器在正常运行情况下，供电电压在AC220V±22V范围内变化时，仪器的最大允许误差应符合5.4.4的规定。 5.4.10 绝缘电阻 仪器的各接线端子对机壳之间的电阻应不小于5MΩ。 5.4.11 抗外界电磁场干扰能力 仪器在正常运行情况下，在仪器工作空间施加400A/m的交直流外磁场干扰源，仪器的最大允许误差应符合5.4.4的规定。
