【HG化工标准】 工业碳酸钴

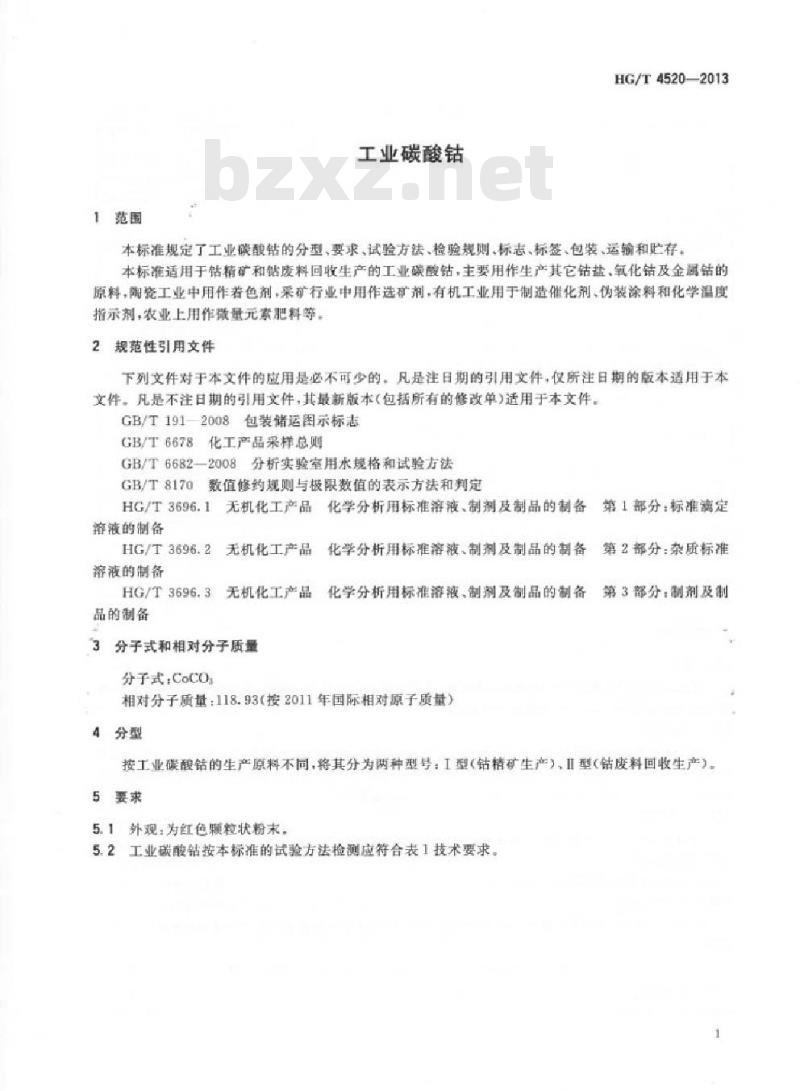

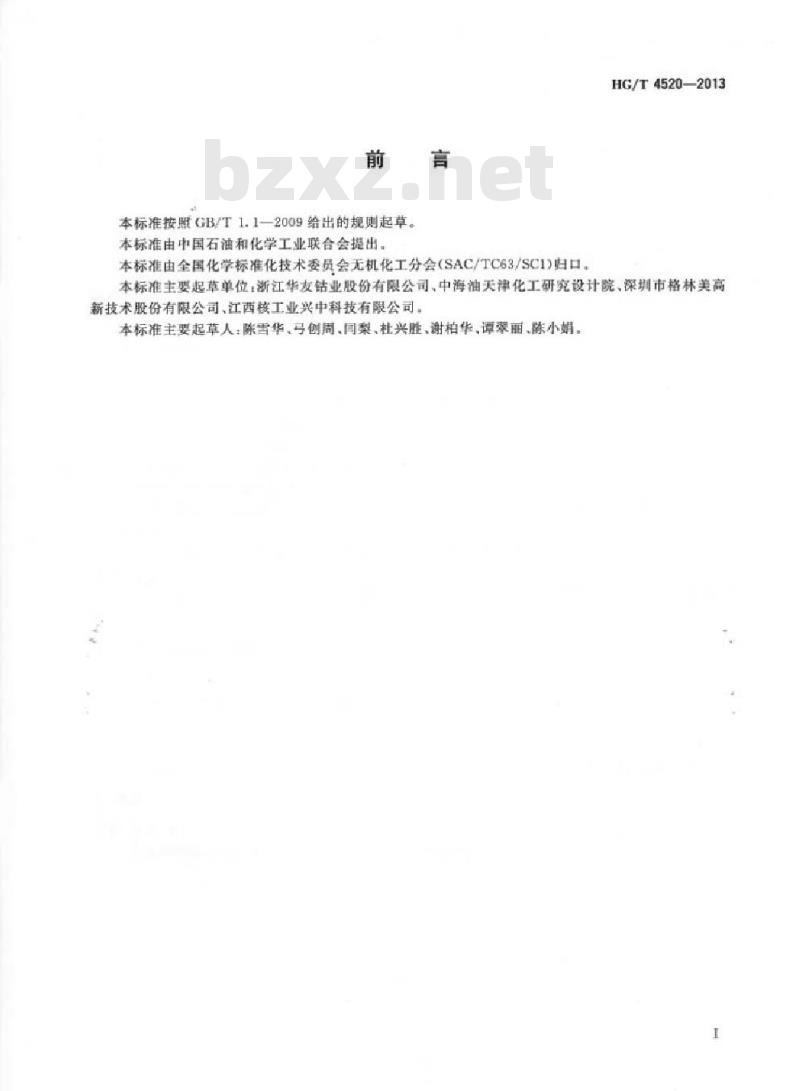

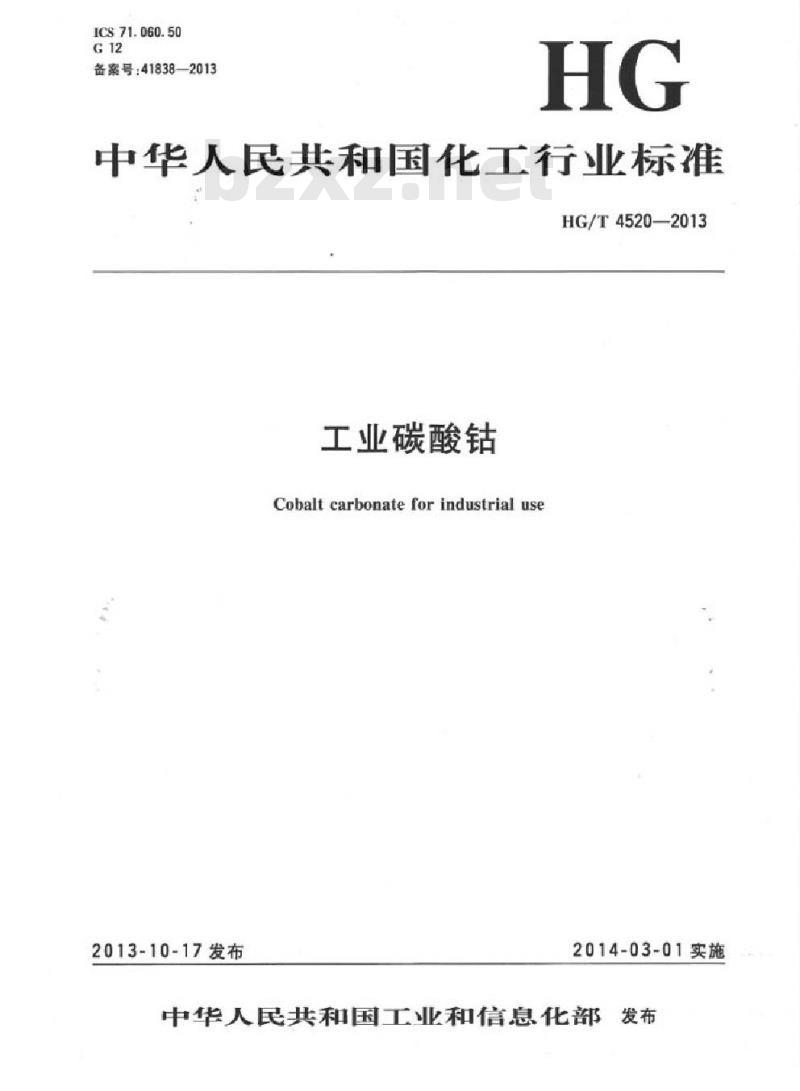

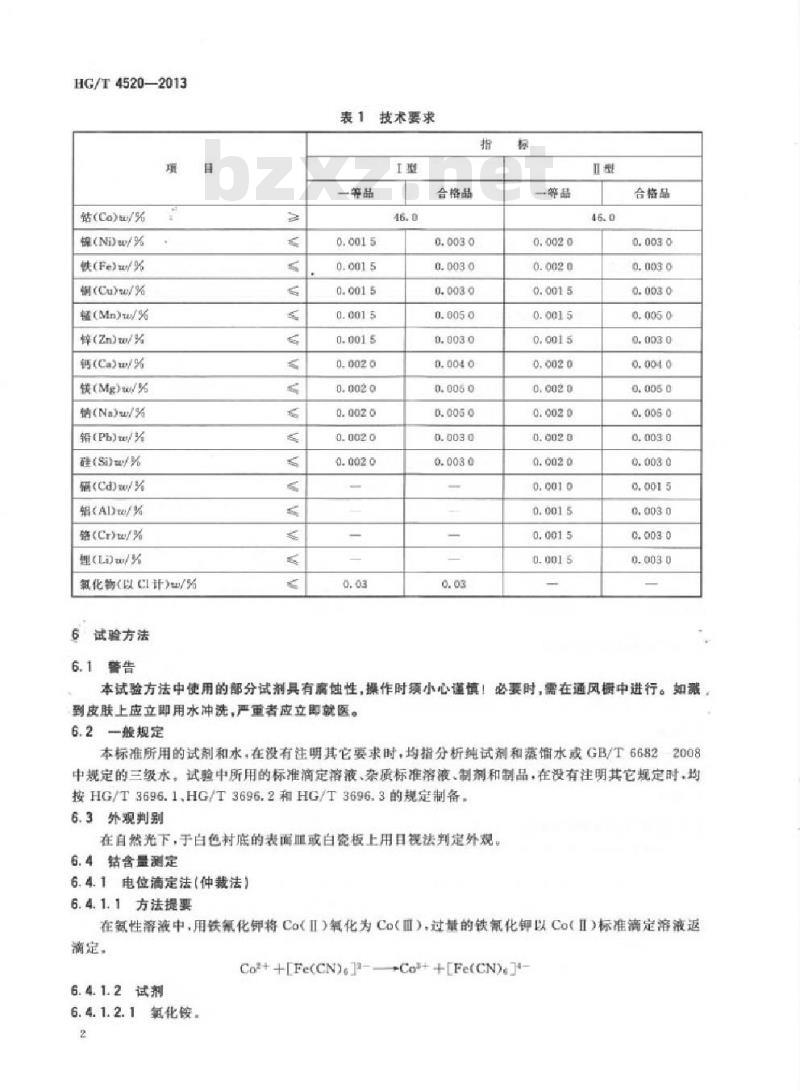

中华人民共和国化工行业标准 HG/T 4520—2013 工业碳酸钴 Cobalt carbonate for industrial use 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国石油和化学工业联合会提出。HG/T 4520—2013 本标准由全国化学标准化技术委员会无机化工分会（SAC/TC63/SC1）归口。本标准主要起草单位：浙江华友钴业股份有限公司、中海油天津化工研究设计院、深圳市格林美高新技术股份有限公司、江西校工业兴中科技有限公司。本标准主要起草人：陈雪华、号创周、梨、杜兴胜、谢柏华、谭翠丽、陈小娟。 1 范围 本标准规定了工业碳酸钴的分型、要求、试验方法、检验规则、标志、标签、包装运输和贮存。本标准适用于钴精矿和钴废料回收生产的工业碳酸钴，主要用作生产其它钴盐、氧化钴及金属钴的原料，陶瓷工业中用作着色剂，采矿行业中用作选矿剂，有机工业用于制造催化剂、伪装涂料和化学温度指示剂，农业上用作微量元素肥料等。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191-2008 包装储运图示标志 GB/T 6678 化工产品分类总则 GB/T 6682-2008 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示方法和判定 HG/T 3696.1 无机化工产品化学分析用标准溶液、制剂及制品的制备 第1部分：标准溶液的制备 HG/T 3696.2 无机化工产品化学分析用标准溶液、制剂及制品的制备 第2部分：杂质标准溶液的制备 HG/T 3696.3 无机化工产品化学分析用标准溶液、制剂及制品的制备 第3部分：制剂及制品的制备 3 分子式和相对分子质量 分子式：CoCO₃ 相对分子质量：118.93（按2011年国际相对原子质量） 4 分型 按工业碳酸钴的生产原料不同，将其分为两种型号：I型（钴精矿生产），II型（钴废料回收生产）。 5 要求 5.1 外观：为红色颗粒状粉末。 5.2 工业碳酸钴按本标准的试验方法检测应符合表1技术要求。 表1 技术要求 | 指标 | I型 (一等品) | II型 (合格品) | | :--- | :--- | :--- | | 钴 (Co) | 46.0 | 46.0 | | 镍 (Ni) | ≤ 0.0015 | ≤ 0.0020 | | 铁 (Fe) | ≤ 0.0015 | ≤ 0.0020 | | 铜 (Cu) | ≤ 0.0015 | ≤ 0.0020 | | 锰 (Mn) | ≤ 0.0015 | ≤ 0.0020 | | 锌 (Zn) | ≤ 0.0015 | ≤ 0.0020 | | 钙 (Ca) | ≤ 0.0020 | ≤ 0.0020 | | 镁 (Mg) | ≤ 0.0020 | ≤ 0.0020 | | 钠 (Na) | ≤ 0.0020 | ≤ 0.0020 | | 铅 (Pb) | ≤ 0.0020 | ≤ 0.0020 | | 硅 (Si) | ≤ 0.0020 | ≤ 0.0020 | | 镉 (Cd) | ≤ 0.0010 | ≤ 0.0015 | | 砷 (As) | ≤ 0.0015 | ≤ 0.0015 | | 铬 (Cr) | ≤ 0.0015 | ≤ 0.0015 | | 锂 (Li) | ≤ 0.0030 | ≤ 0.0030 | | 氧化物 (以Co计) | ≤ 0.0050 | ≤ 0.0050 | 6 试验方法 警告：必要时，需在通风橱中进行。如试验方法中使用的部分试剂具有腐蚀性，操作时须小心谨慎！如溅到皮肤上应立即用水冲洗，严重者应立即就医。 6.1 一般规定 本标准所用的试剂和水，在没有注明其它要求时，均指分析纯试剂和蒸馏水或GB/T 6682-2008中规定的三级水。试验中所用的标准滴定溶液、杂质标准溶液、制剂和制品，在没有注明其它规定时，均按HG/T 3696.1、HG/T 3696.2和HG/T 3696.3的规定制备。 6.2 外观判别 在自然光下，于白色衬底的表面皿或白板上用目测法判定外观。 6.3 钴含量测定 6.3.1 电位滴定法（仲裁法） 6.3.1.1 方法提要 在氨性溶液中，用铁氰化钾将Co(II)氧化为Co(III)，过量的铁氰化钾以...
