【HG化工标准】 化工用聚氯乙烯复合衬里塔器

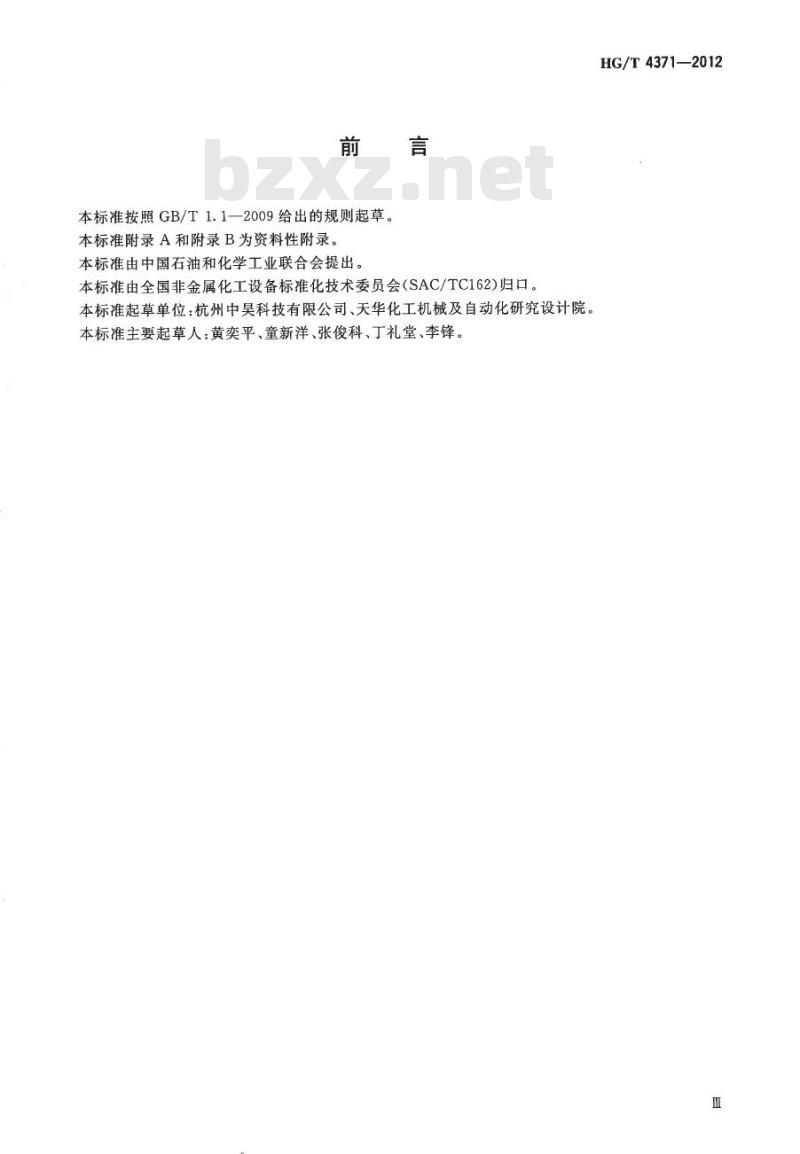

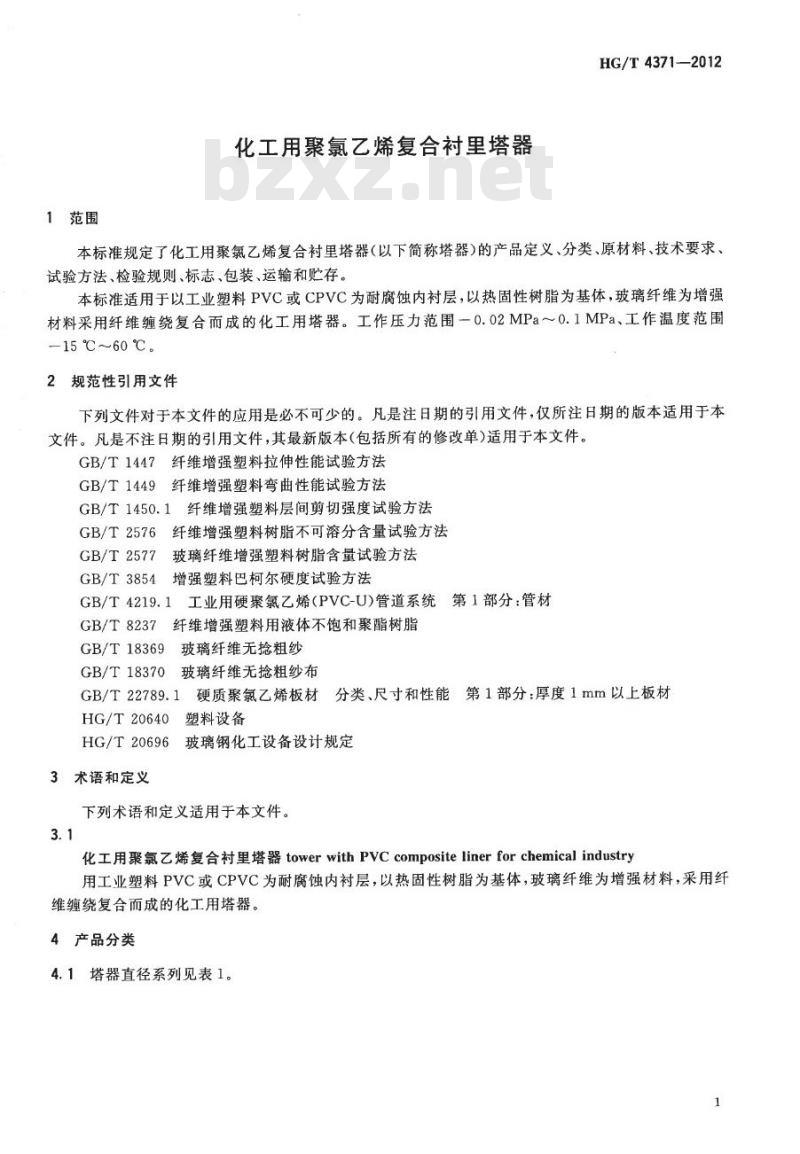

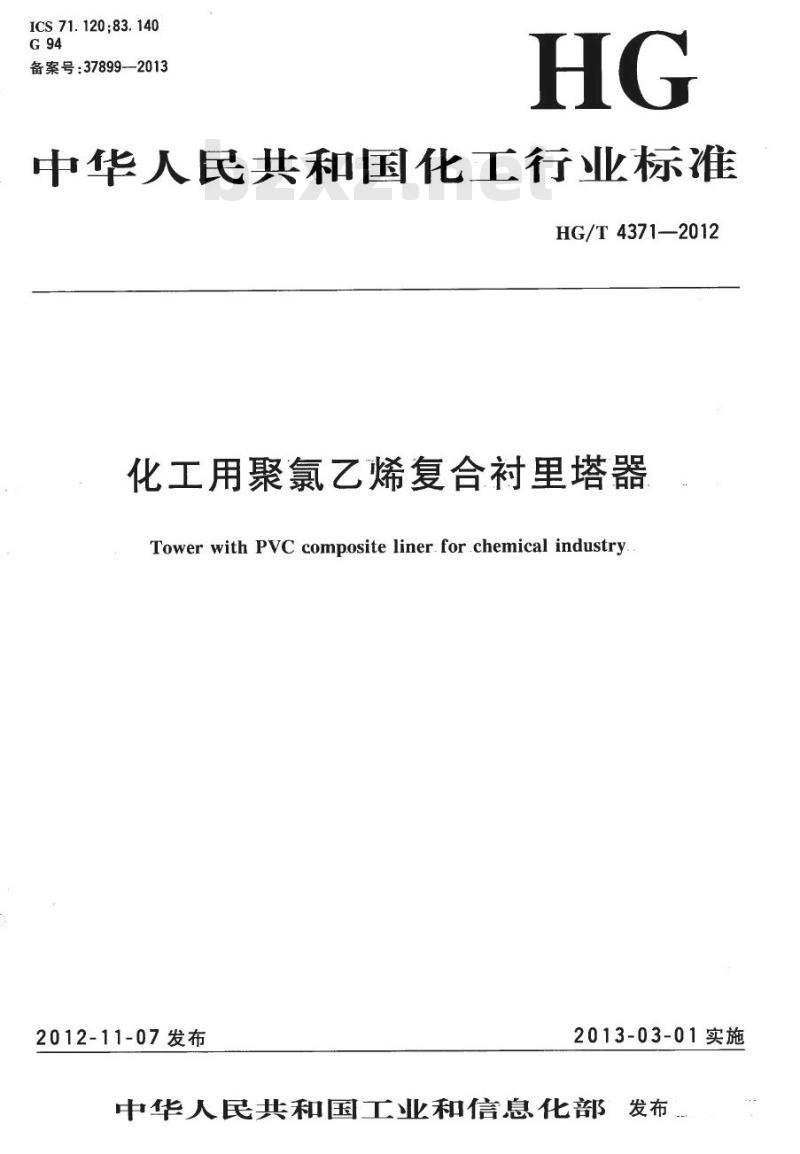

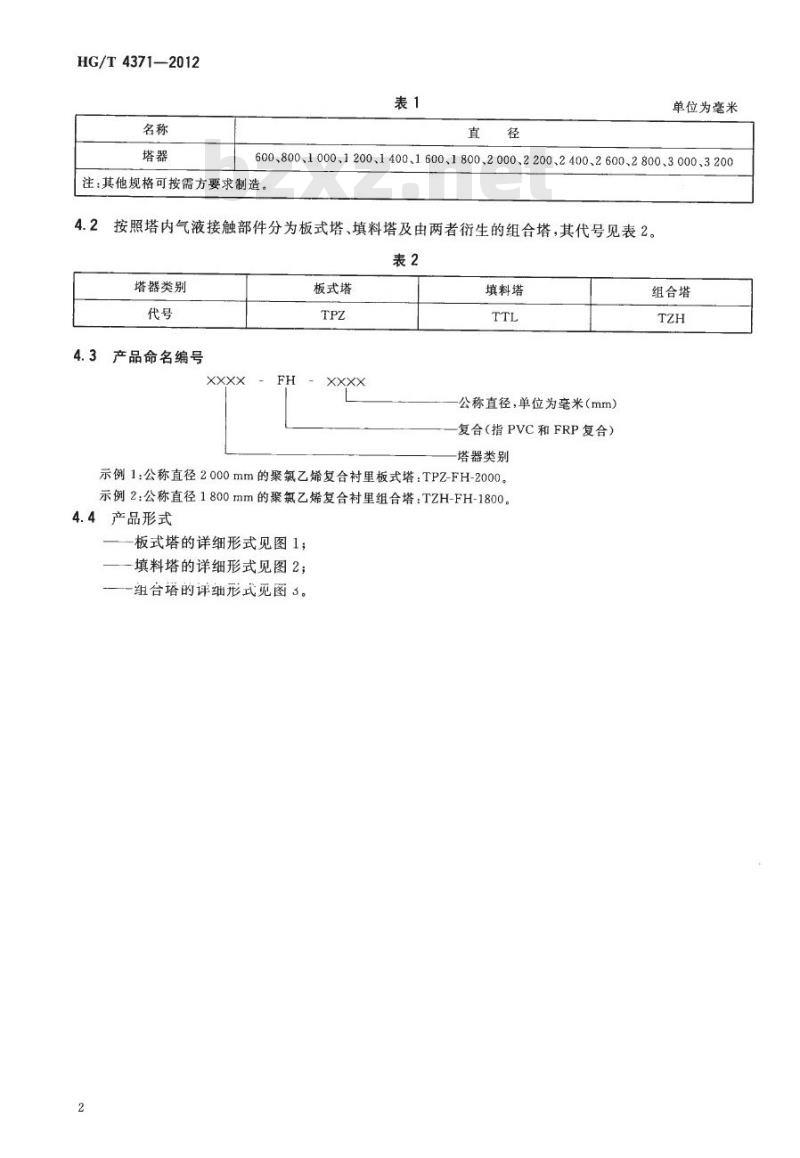

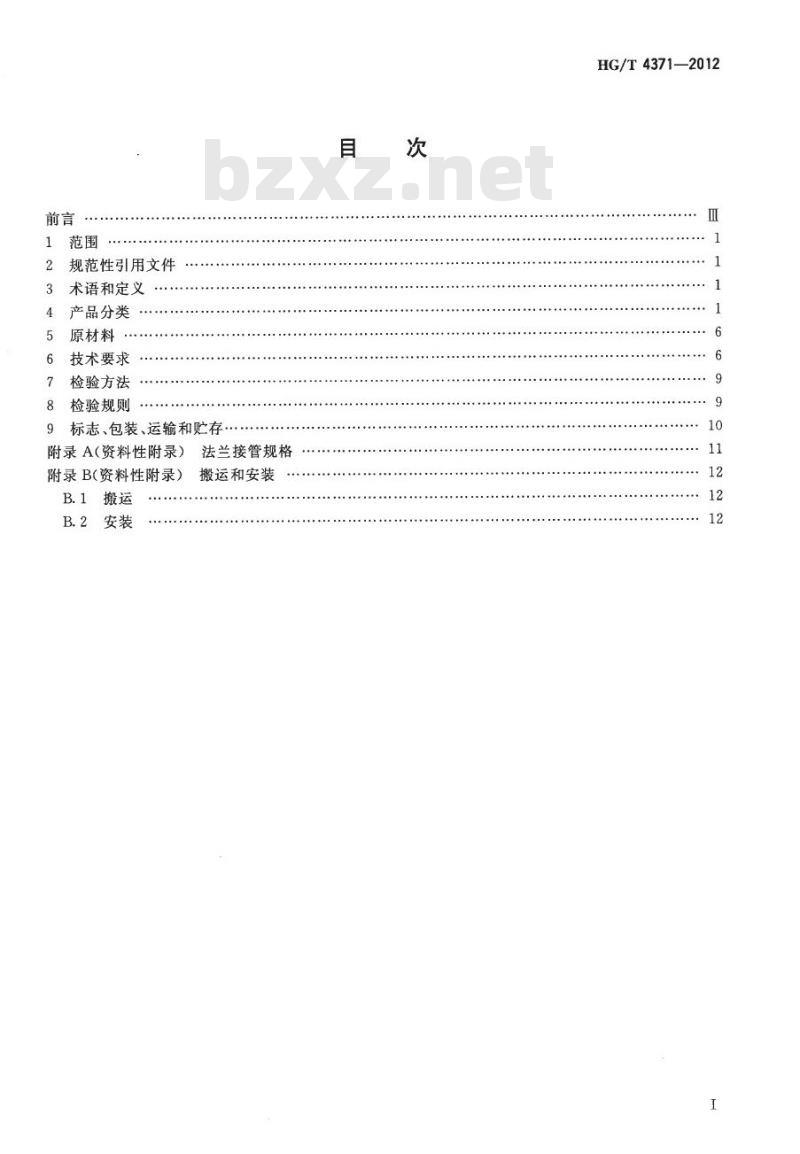

HG/T 4371—2012 化工用聚氯乙烯复合衬里塔器 (Tower with PVC composite liner for chemical industry) 发布日期：2012-11-07 实施日期：2013-03-01 中华人民共和国工业和信息化部发布 【前言】 本标准按照GB/T 1.1—2009给出的规则起草。本标准附录A和附录B为资料性附录。本标准由中国石油和化学工业联合会提出，由全国非金属化工设备标准化技术委员会 (SAC/TC162) 归口。起草单位：杭州中昊科技有限公司、天华化工机械及自动化研究设计院。主要起草人：黄奕平、童新洋、张俊科、丁礼堂、李锋。 【目录】 1 范围 2 规范性引用文件 3 术语和定义 4 产品分类 5 原材料 6 技术要求 7 检验方法 8 检验规则 9 标志、包装、运输和贮存 附录A (资料性附录) 附录B (资料性附录) 1 范围 本标准规定了化工用聚氯乙烯复合衬里塔器（以下简称塔器）的产品定义、分类、原材料、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于以工业塑料PVC或CPVC为耐腐蚀内衬层，以热固性树脂为基体，玻璃纤维为增强材料采用纤维缠绕复合而成的化工用塔器。工作压力范围：0.02MPa～0.1MPa；工作温度范围：-15℃～60℃。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1447 纤维增强塑料拉伸性能试验方法 GB/T 1449 纤维增强塑料弯曲性能试验方法 GB/T 1450.1 纤维增强塑料层间剪切强度试验方法 GB/T 2576 纤维增强塑料树脂不可溶分含量试验方法 GB/T 2577 玻璃纤维增强塑料树脂含量试验方法 GB/T 3854 增强塑料巴柯尔硬度试验方法 GB/T 4219.1 工业用硬聚氯乙烯 (PVC-U) 管道系统 第1部分：管材 GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂 GB/T 18369 玻璃纤维无捻粗纱 GB/T 18370 玻璃纤维无捻粗纱布 GB/T 22789.1 硬质聚氯乙烯板材 分类、尺寸和性能 第1部分：厚度1mm以上板材 HG/T 20640 玻璃钢化工设备设计规定 HG/T 20696 相关标准 3 术语和定义 3.1 化工用聚氯乙烯复合衬里塔器 (tower with PVC composite liner for chemical industry)：用工业塑料PVC或CPVC为耐腐蚀内衬层，以热固性树脂为基体，玻璃纤维为增强材料，采用纤维缠绕复合而成的化工用塔器。 4 产品分类 4.1 塔器直径系列 塔器直径（单位：mm）：600、800、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3200。注：其他规格可按需方要求制造。 4.2 塔器类别 按照塔内气液接触部件分为板式塔、填料塔及由两者衍生的组合塔，其代号如下： - 板式塔：FH - 填料塔：TPZ - 组合塔：TZH 4.3 产品命名编号 示例1：公称直径2000mm的聚氯乙烯复合衬里板式塔：FH-2000。 示例2：公称直径1800mm的聚氯乙烯复合衬里组合塔：TZH-1800。 4.4 产品形式 - 板式塔组成部件：底脚支座、圆弧形底、气体分布器、塔盘、封头。 - 填料塔组成部件：底脚支座、圆弧形底、气体分布器、填料支撑板、填料层、填料限制板、液体分布器、封头。 - 组合塔组成部件：底脚支座、简体、气体分布器。
