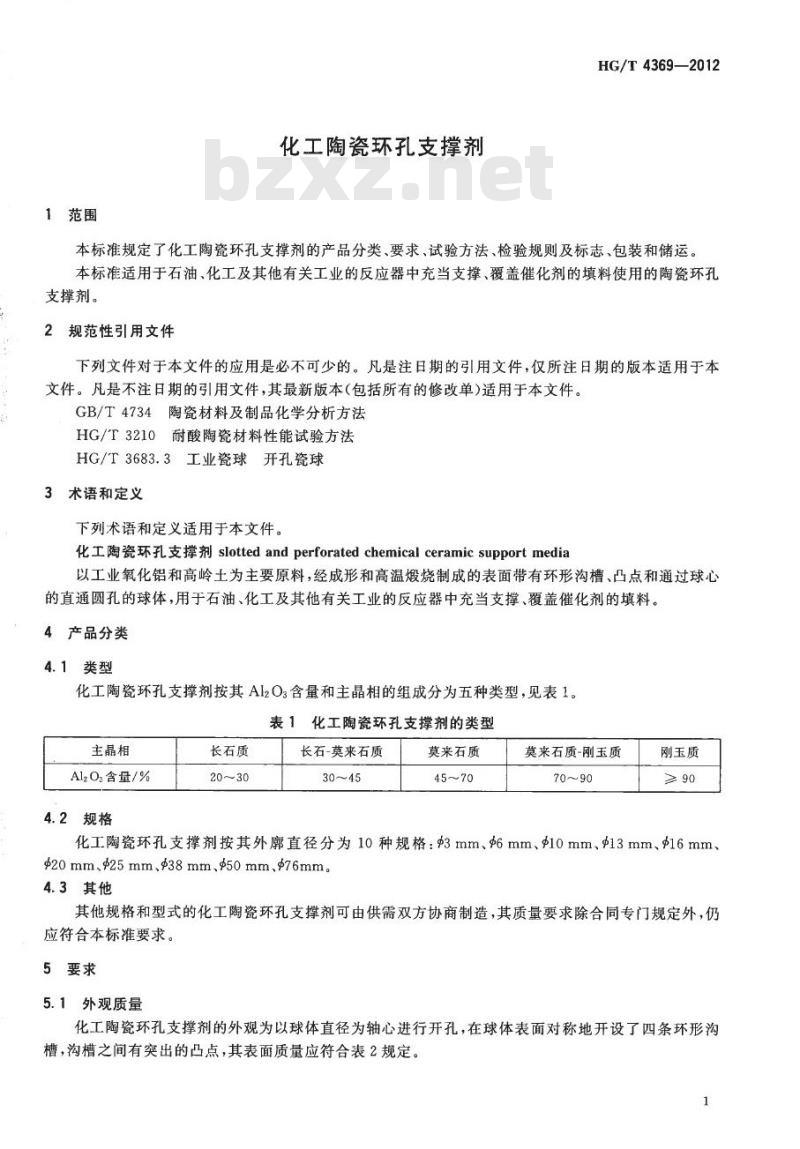

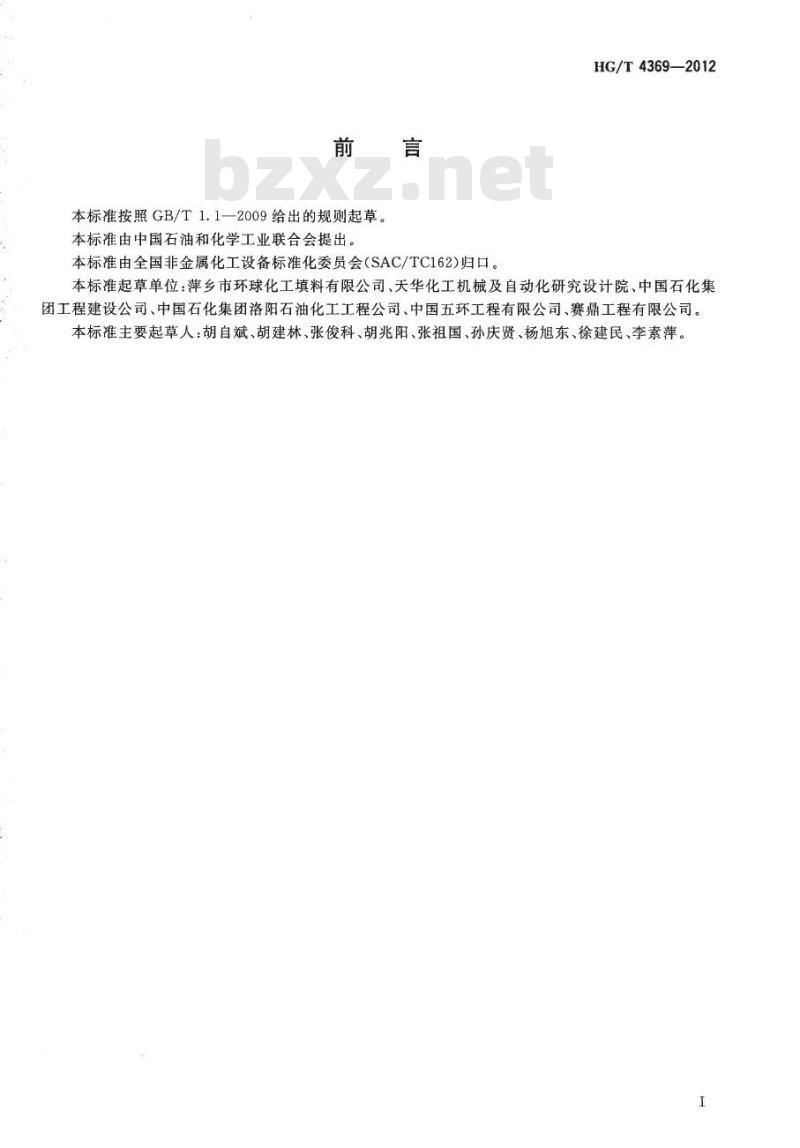

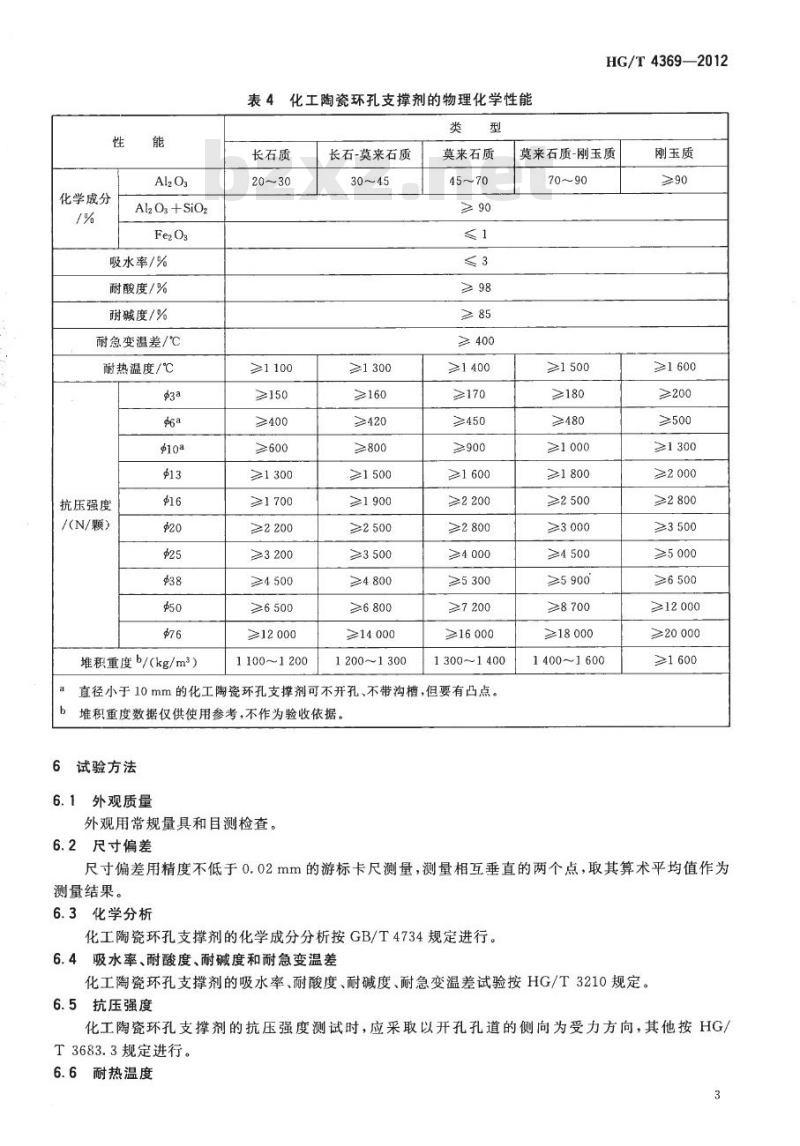

HG/T4369—2012 化工陶瓷环孔支撑剂 (Slotted and perforated chemical ceramic support media) 发布日期：2012-11-07 实施日期：2013-03-01 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化委员会 (SAC/TC162) 归口。 本标准起草单位：萍乡市环球化工填料有限公司、天华化工机械及自动化研究设计院、中国石化集团工程建设公司、中国石化集团洛阳石油化工工程公司、中国五环工程有限公司、赛鼎工程有限公司。 本标准主要起草人：胡自斌、胡建林、张俊科、胡兆阳、张祖国、孙庆贤、杨旭东、徐建民、李素萍。 1 范围 本标准规定了化工陶瓷环孔支撑剂的产品分类、要求、试验方法、检验规则及标志、包装和储运。本标准适用于石油、化工及其他有关工业的反应器中充当支撑、覆盖催化剂的填料使用的陶瓷环孔支撑剂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： - GB/T 4734 陶瓷材料及制品化学分析方法 - HG/T 3210 耐酸陶瓷材料性能试验方法 - HG/T 3683.3 工业瓷球开孔瓷球 3 术语和定义 化工陶瓷环孔支撑剂 (slotted and perforated chemical ceramic support media)：以工业氧化铝和高岭土为主要原料，经成形和高温煅烧制成的表面带有环形沟槽、凸点和通过球心的直通圆孔的球体，用于石油、化工及其他有关工业的反应器中充当支撑、覆盖催化剂的填料。 4 产品分类 4.1 类型 化工陶瓷环孔支撑剂按其Al2O3含量和主晶相的组成分为五种类型： - 长石质 (Al2O3含量 20～30%) - 长石-莫来石质 (Al2O3含量 30～45%) - 莫来石质 (Al2O3含量 45～70%) - 莫来石质-刚玉质 (Al2O3含量 70～90%) - 刚玉质 (Al2O3含量 ≥ 90%) 4.2 规格 化工陶瓷环孔支撑剂按其外廓直径分为10种规格：3mm、6mm、10mm、13mm、16mm、20mm、25mm、38mm、50mm、76mm。 4.3 其他 其他规格和型式的化工陶瓷环孔支撑剂可由供需双方协商制造，其质量要求除合同专门规定外，仍应符合本标准要求。 5 要求 5.1 外观质量 化工陶瓷环孔支撑剂的外观为以球体直径为轴心进行开孔，在球体表面对称地开设了四条环形沟槽，沟槽之间有突出的凸点。其表面质量要求如下： - 裂纹：深入坏体内部的开裂迹象 - 疵点：表面呈现的铁点、熔坑和落渣 - 起泡：表面凸起的空心泡 5.2 尺寸偏差 化工陶瓷环孔支撑剂的直径偏差应符合下表规定： - 直径 3mm, 6mm, 10mm：允许偏差 ±1.0mm；开孔孔径要求为 3mm(2~3mm), 6mm(3~5mm), 10mm(5~8mm) - 直径 13mm, 16mm, 20mm：允许偏差 ±1.5mm；开孔孔径要求为 13mm(>10mm) - 直径 25mm, 38mm, 50mm, 76mm：允许偏差 ±2.0mm 5.3 物理化学性能 化工陶瓷环孔支撑剂的物理化学性能应符合表4规定。根据识别内容整理如下： [类型] | [Al2O3 %] | [部分性能指标参考数据] - 长石质 (20~30) | 1100~1200, 1300, 150, 400, 600, 1300, 1700, 2200, 3200, 4500, 6500, 12000 - 长石-莫来石质 (30~45) | 1300, 160, 420, >800, 1500, 1900, 2500, 3500, 4800, 6800, 1400
