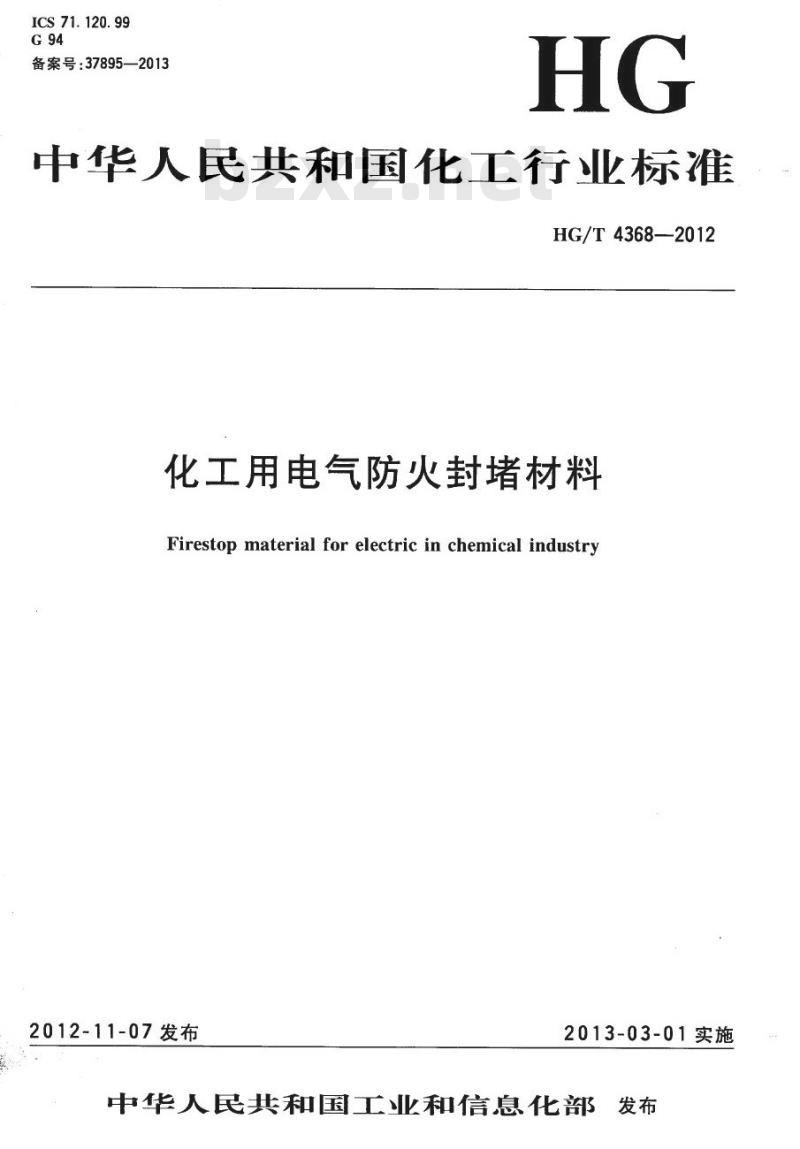

【HG化工标准】 化工用电气防火封堵材料

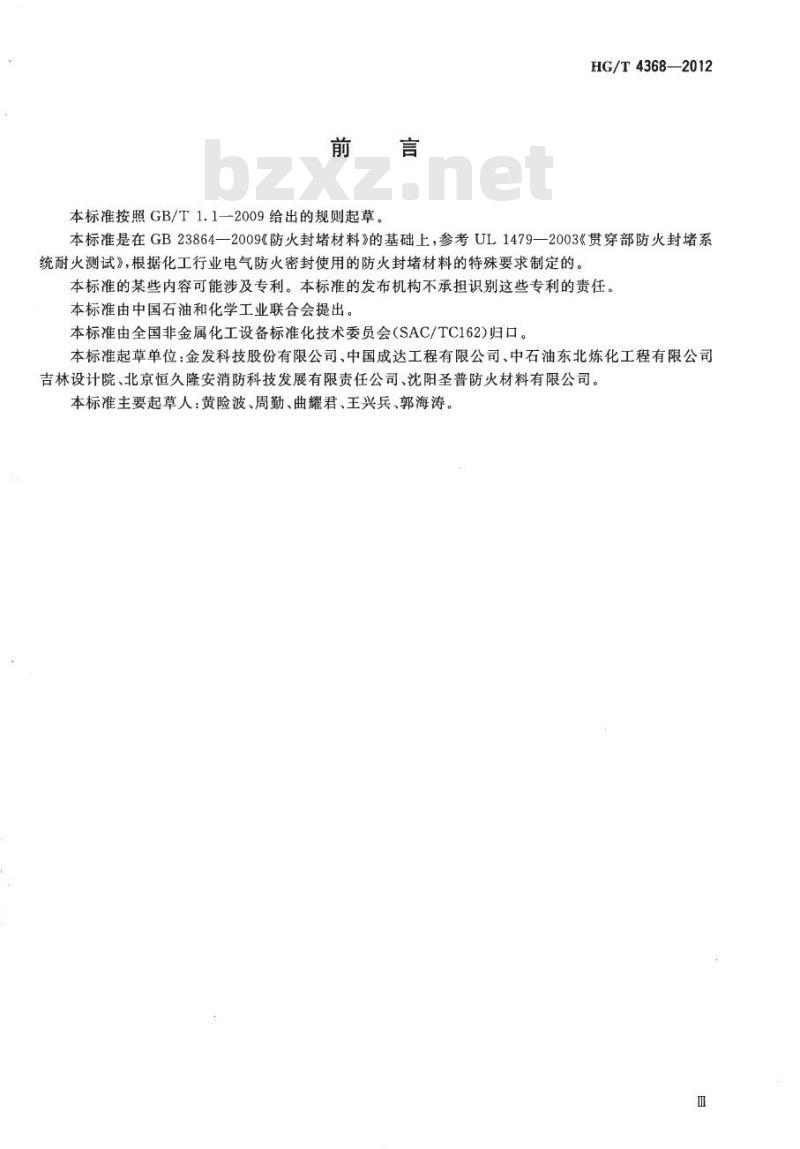

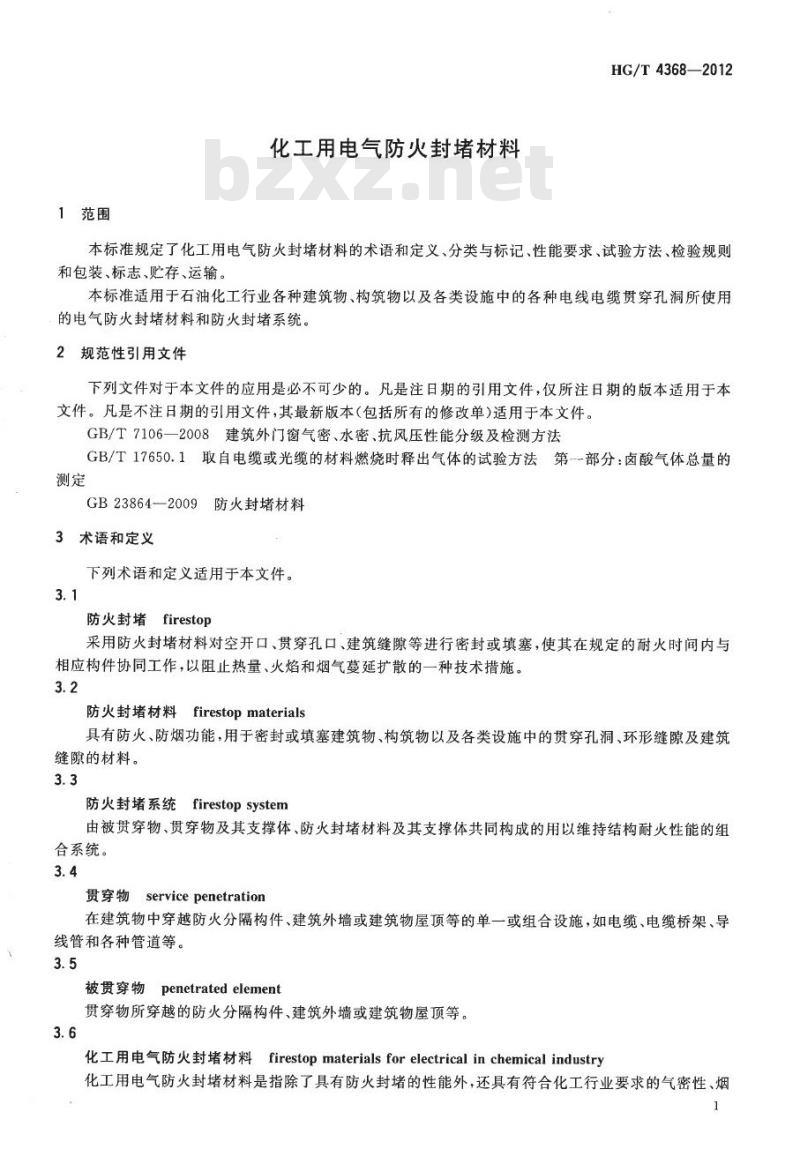

HG/T 4368—2012 化工用电气防火封堵材料 Firestop material for electric in chemical industry 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准是在GB 23864—2009《防火封堵材料》的基础上，参考UL 1479—2003《贯穿部防火封堵系统耐火测试》，根据化工行业电气防火密封使用的防火封堵材料的特殊要求制定的。本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。 本标准起草单位：金发科技股份有限公司、中国成达工程有限公司、中石油东北炼化工程有限公司吉林设计院、北京恒久隆安消防科技发展有限责任公司、沈阳圣普防火材料有限公司。 本标准主要起草人：黄险波、周勤、曲耀君、王兴兵、郭海涛。 1 范围 本标准规定了化工用电气防火封堵材料的术语和定义、分类与标记、性能要求、试验方法、检验规则和包装、标志、贮存、运输。 本标准适用于石油化工行业各种建筑物、构筑物以及各类设施中的各种电线电缆贯穿孔洞所使用的电气防火封堵材料和防火封堵系统。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 7106—2008 建筑外门窗气密、水密、抗风压性能分级及检测方法 GB/T 17650.1 取自电缆或光缆的材料燃烧时释出气体的试验方法 第1部分：卤酸气体总量的测定 GB 23864-2009 防火封堵材料 3 术语和定义 下列术语和定义适用于本文件。 3.1 防火封堵 firestop 采用防火封堵材料对空开口、贯穿孔口、建筑缝隙等进行密封或填塞，使其在规定的耐火时间内与相应构件协同工作，以阻止热量、火焰和烟气蔓延扩散的一种技术措施。 3.2 防火封堵材料 firestop materials 具有防火、防烟功能，用于密封或填塞建筑物、构筑物以及各类设施中的贯穿孔洞、环形缝隙及建筑缝隙的材料。 3.3 防火封堵系统 firestop system 由被贯穿物、贯穿物及其支撑体、防火封堵材料及其支撑体共同构成的用以维持结构耐火性能的组合系统。 3.4 贯穿物 service penetration 在建筑物中穿越防火分隔构件、建筑外墙或建筑物屋顶等的单一或组合设施，如电缆、电缆桥架、导线管和各种管道等。 3.5 被贯穿物 penetrated element 贯穿物所穿越的防火分隔构件、建筑外墙或建筑物屋顶等。 3.6 化工用电气防火封堵材料 firestop materials for electrical in chemical industry 化工用电气防火封堵材料是指除了具有防火封堵的性能外，还具有符合化工行业要求的气密性、烟密性、水密性等密封性能的防火封堵材料。 4 分类与标记 4.1 分类 4.1.1 电气防火封堵材料按使用方法可分为临时性电气防火封堵材料和永久性电气防火封堵材料两类： a) 临时性电气防火封堵材料是指建筑物在建造和设备安装过程中临时采用的易于搬运、安装和拆卸的防火封堵材料。 b) 永久性电气防火封堵材料是指建筑物在投入使用之前采用的防火封堵材料，其与贯穿物和被贯穿物组成的系统具有完整性，长期使用能满足规定的耐火极限要求，起到防火、防烟功能。 4.1.2 电气防火封堵材料按产品的组成和形状特征可分为下列类型： a) 柔性有机堵料：以有机材料为粘接剂，使用时具有一定柔韧性或可塑性，产品为胶泥状物体。属于临时性防火封堵材料。 b) 无机堵料：以无机材料为主要成分的粉末状固体，与外加剂调和使用时，具有适当的和易性。属于永久性防火封堵材料。 c) 阻火模块：用防火材料制成的具有一定形状和尺寸规格的固体，可以方便地切割和钻孔。
