【HG化工标准】 化工用复合材料气体吸收塔

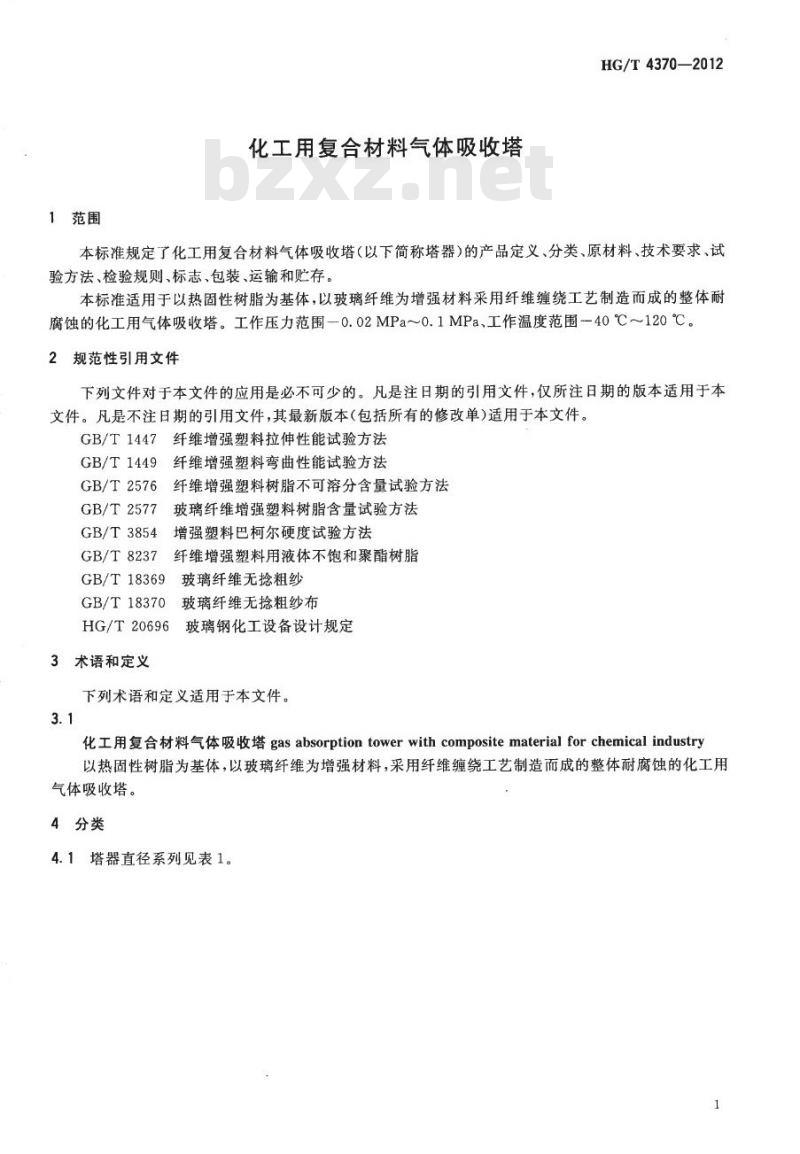

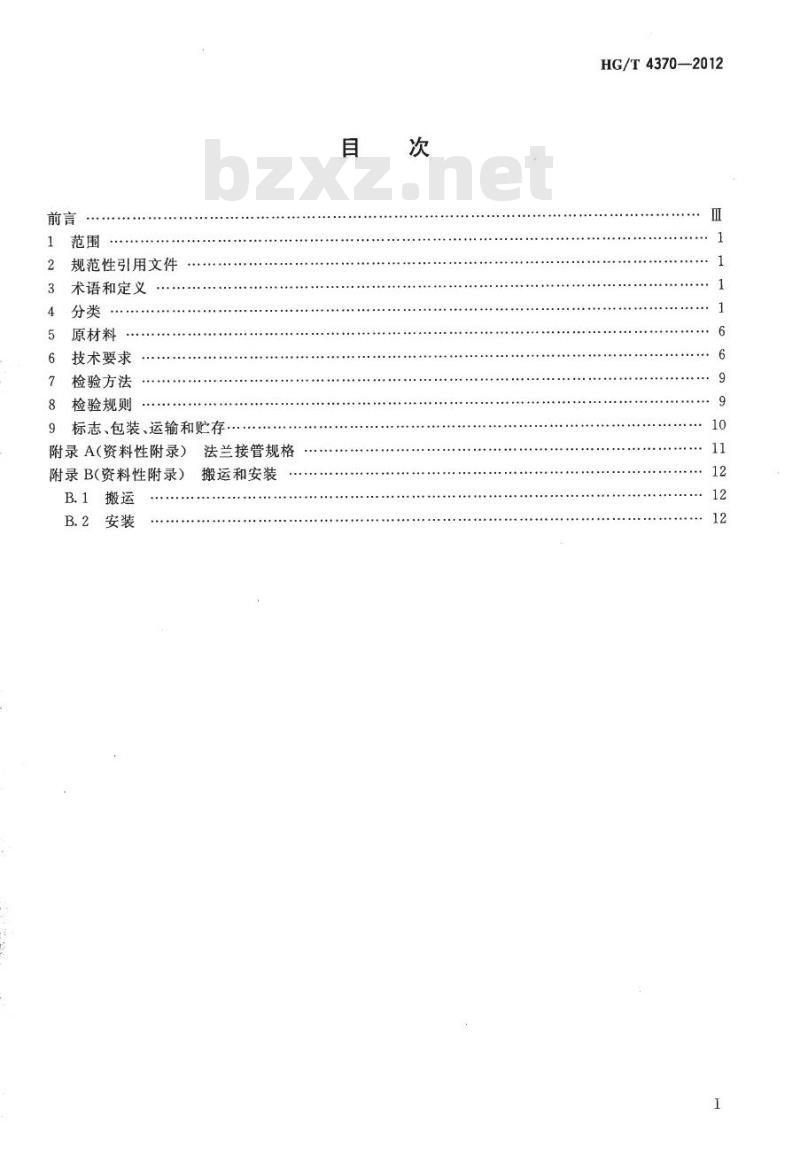

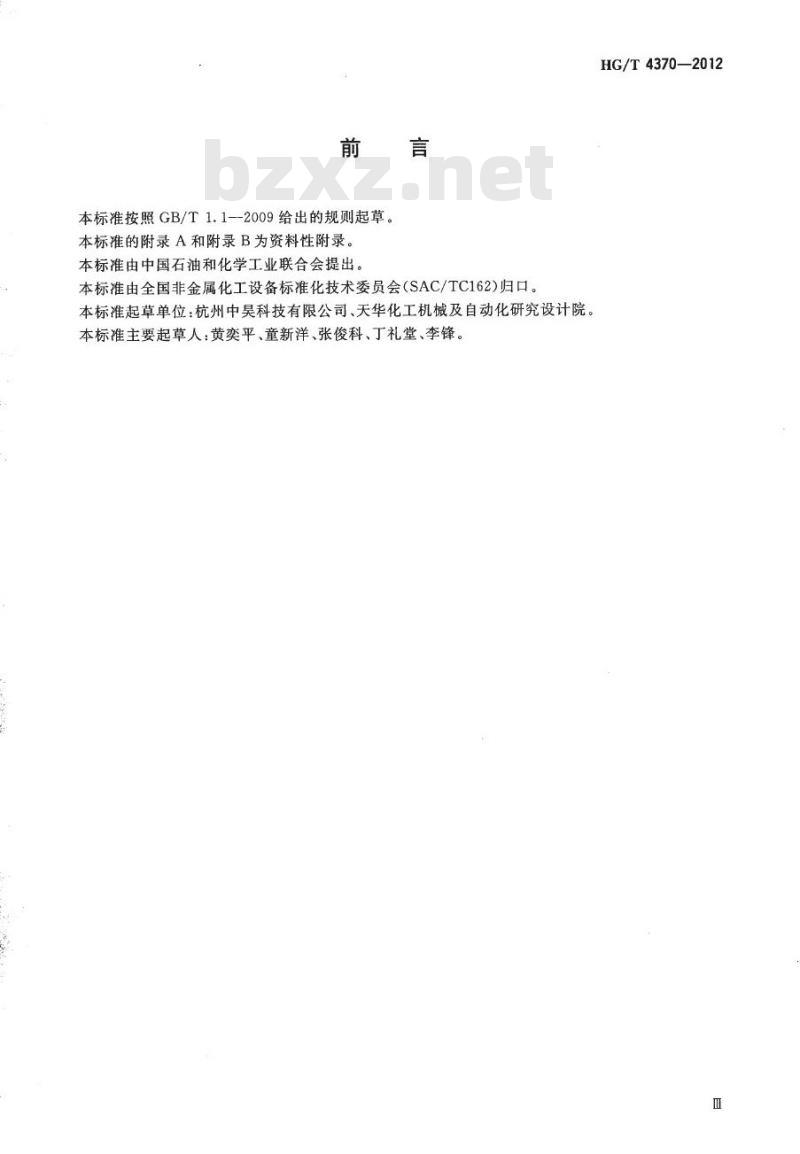

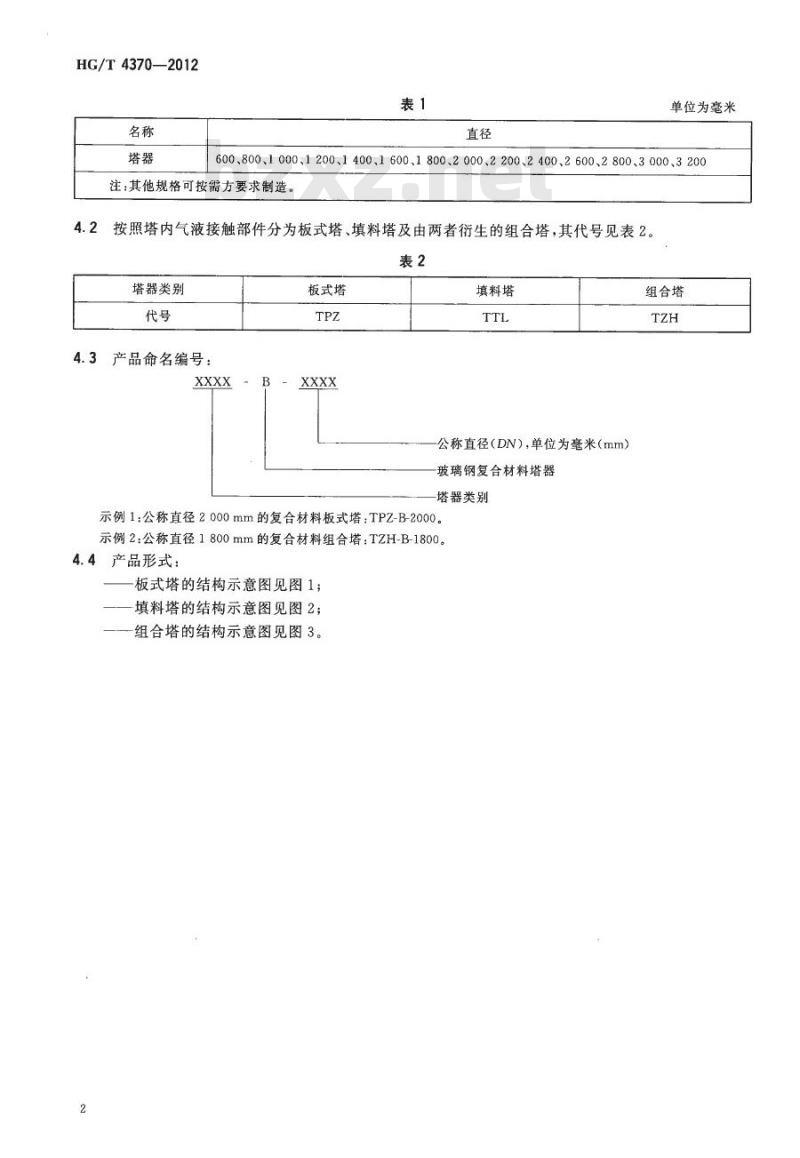

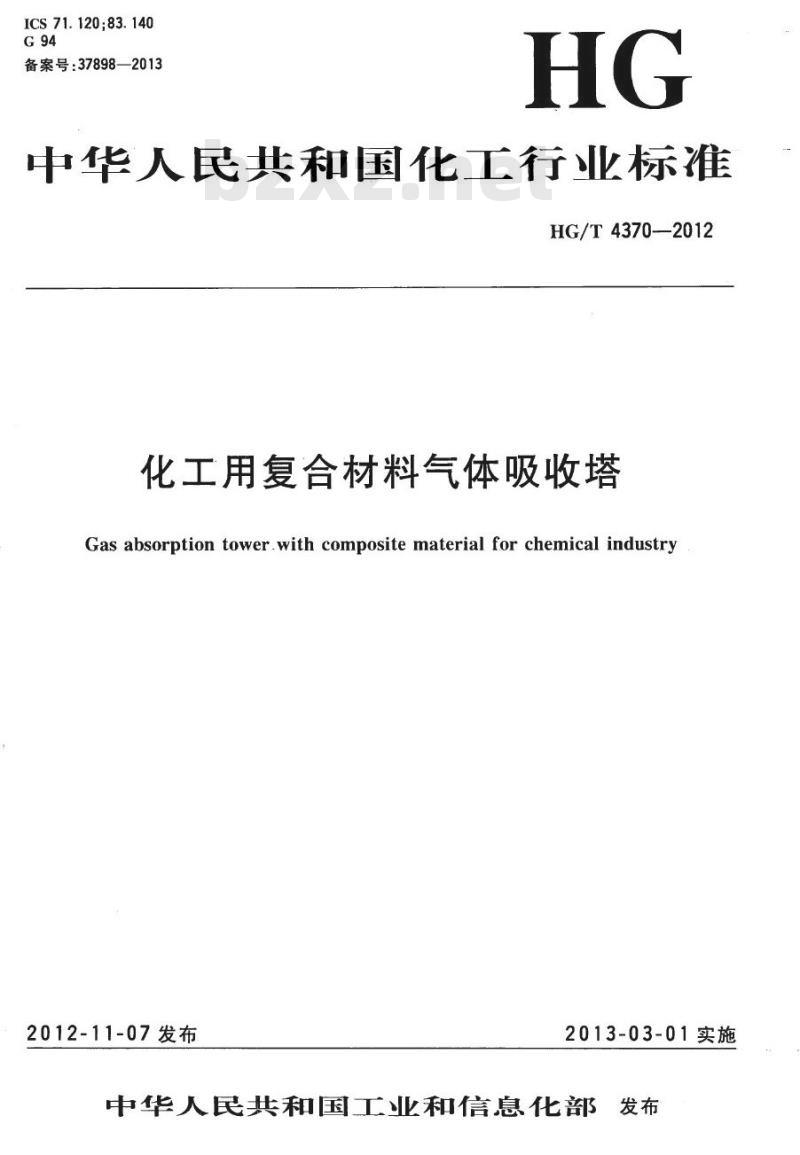

HG/T 4370—2012 中华人民共和国化工行业标准 化工用复合材料气体吸收塔 Gas absorption tower with composite material for chemical industry 发布日期：2012-11-07 实施日期：2013-03-01 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准的附录 A 和附录 B 为资料性附录。本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会 (SAC/TC162) 归口。本标准起草单位：杭州中昊科技有限公司、天华化工机械及自动化研究设计院。本标准主要起草人：黄奕平、童新洋、张俊科、丁礼堂、李锋。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 分类 5 原材料 6 技术要求 7 检验方法 8 检验规则 9 标志、包装、运输和贮存 附录 A（资料性附录） 附录 B（资料性附录） 1 范围 本标准规定了化工用复合材料气体吸收塔（以下简称塔器）的产品定义、分类、原材料、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于以热固性树脂为基体，以玻璃纤维为增强材料采用纤维缠绕工艺制造而成的整体耐腐蚀的化工用气体吸收塔。工作压力范围 0.02MPa～0.1MPa，工作温度范围 －40℃～120℃。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1447 纤维增强塑料拉伸性能试验方法 GB/T 1449 纤维增强塑料弯曲性能试验方法 GB/T 2576 纤维增强塑料树脂不可溶分含量试验方法 GB/T 2577 玻璃纤维增强塑料树脂含量试验方法 GB/T 3854 增强塑料巴柯尔硬度试验方法 GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂 GB/T 18369 玻璃纤维无捻粗纱 GB/T 18370 玻璃纤维无捻粗纱布 HG/T 20696 玻璃钢化工设备设计规定 3 术语和定义 下列术语和定义适用于本文件。 3.1 化工用复合材料气体吸收塔 (gas absorption tower with composite material for chemical industry)：以热固性树脂为基体，以玻璃纤维为增强材料，采用纤维缠绕工艺制造而成的整体耐腐蚀的化工用气体吸收塔。 4 分类 4.1 塔器直径系列见表 1。 表 1 塔器直径（单位：mm） 600、800、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200 注：其他规格可按需方要求制造。 4.2 按照塔内气液接触部件分为板式塔、填料塔及由两者衍生的组合塔，其代号见表 2。 表 2 塔器类别及代号 板式塔：TPZ 填料塔：TTL 组合塔：TZH 4.3 产品命名编号： 玻璃钢复合材料塔器命名格式：[塔器类别]-[结构类型]-[公称直径(DN)] 示例 1：公称直径 2000mm 的复合材料板式塔：TPZ-B-2000。 示例 2：公称直径 1800mm 的复合材料组合塔：TZH-B-1800。 4.4 产品形式： 板式塔的结构示意图包含：底脚支座、圆弧形底、一筒体、气体分布器、泡罩、一塔盘、一封头。 填料塔的结构示意图包含：底脚支座、圆弧形底、气体分布器、填料限制板、填料层、液体分布器、封头。 组合塔的结构示意图包含：底脚支座、圆弧形底、气体分布器、支撑板、填料层、填料限制板、液体分布器、塔盘、一封头。 5 原材料 5.1 树脂 5.1.1 制造塔器结构层的树脂可按使用要求选用不饱和聚酯树脂、乙烯基树脂、环氧树脂。依据使用要求经供需双方商定也可选用其他适合缠绕的树脂。 5.1.2 制造塔器耐腐蚀层...
