【HG化工标准】 耐蚀聚烯烃(PO)塑料衬里技术条件

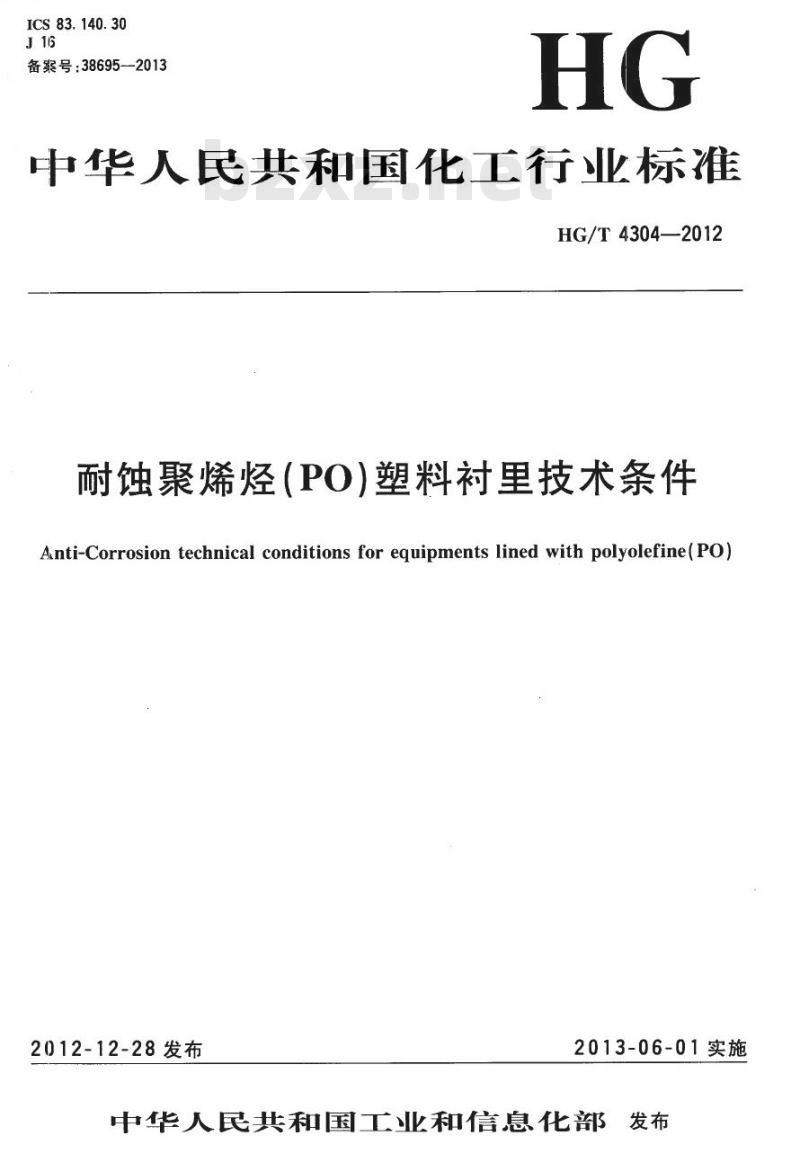

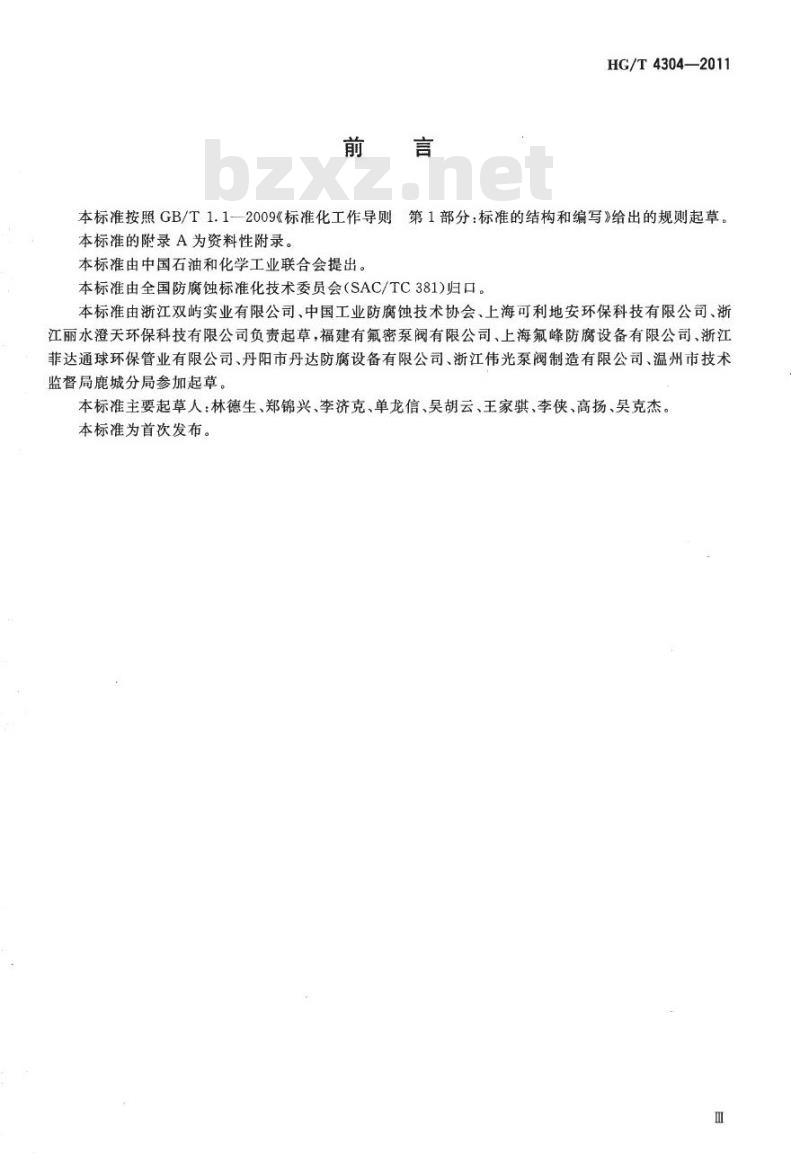

ICS 83.140.30 J16 备案号：38695—2013 HG/T 4304—2012 中华人民共和国化工行业标准 耐蚀聚烯烃（PO）塑料衬里技术条件 Anti-Corrosion technical conditions for equipments lined with polyolefine (PO) 发布：2012-12-28 实施：2013-06-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》起草。 本标准的附录A为资料性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国防腐蚀标准化技术委员会（SAC/TC 381）归口。 本标准由浙江双屿实业有限公司、中国工业防腐蚀技术协会、上海可利地安环保科技有限公司、浙江丽水澄天环保科技有限公司负责起草，福建有氟密泵阀有限公司、上海氟峰防腐设备有限公司、浙江菲达通球环保管业有限公司、丹阳市丹达防腐设备有限公司、浙江伟光泵阀制造有限公司、温州市技术监督局鹿城分局参加起草。 本标准主要起草人：林德生、郑锦兴、李济克、单龙信、吴胡云、王家骐、李侠、高扬、吴克杰。 本标准为首次发布。 1 范围 本标准规定了耐蚀聚烯烃（Polyolefine，以下简称PO）塑料衬里钢制管道与设备的术语和定义、分类及适用条件、技术要求、试验方法、检验规则以及标志、包装、运输、贮存等要求。 本标准适用于公称压力PN 0.098MPa～1.6MPa，使用温度-20℃～100℃，公称通径DN 25mm～DN 8000mm的PO滚塑衬里的钢制（以下简称C.S）管道与设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 1504 钢制压力容器 GB/T 700 碳素结构钢 GB/T 1047 管道元件 DN（公称通径）的定义和选用 GB/T 1048 管道元件 PN（公称压力）的定义和选用 GB/T 1804 一般公差 未注公差的线性和角度尺寸的公差 GB/T 5117 碳钢焊条 GB/T 7122 高强度胶粘剂剥离强度的测定 GB/T 8163 输送流体用无缝钢管 GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T 9019 压力容器公称直径 GB/T 11115 聚乙烯（PE）树脂 GB/T 12670 聚丙烯（PP）树脂 GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB 50236—1998 现场设备、工业管道焊接工程施工及验收规范 GB 50316 工业金属管道设计规范 HG/T 4088 塑料衬里设备通用技术条件 HG/T 4090 塑料衬里设备电火花试验方法 HG/T 4091—2009 塑料衬里设备耐温试验方法 HG/T 4092—2009 塑料衬里设备热胀冷缩试验方法 HG/T 20592 钢制管法兰（PN系列） HG/T 20678 衬里钢壳设计技术规定 JB/T 4711 压力容器涂敷与运输包装 JB/T 4735 钢制焊接常压容器 3 术语和定义 下列术语和定义适用于本文件。 3.1 管道（piping） 由用于输送或控制流体流动的直管和管配件组成，管配件包括弯头、三通、四通、异径管等元件。 3.2 设备（equipment） 指塔、釜、容器等设备。 3.3 松衬（loose lining） 指把内衬管等衬件不使用任何器械直接插入钢管等壳体后，两端翻边而成的衬里方式。 3.4 紧衬（tight lining） 指通过一定工艺用机械方法进行复合加工而成，衬里层与壳体基体间基本无空隙。
