【GB国家标准】 聚乙烯(PE)塑料再生料的表征特性及检测方法

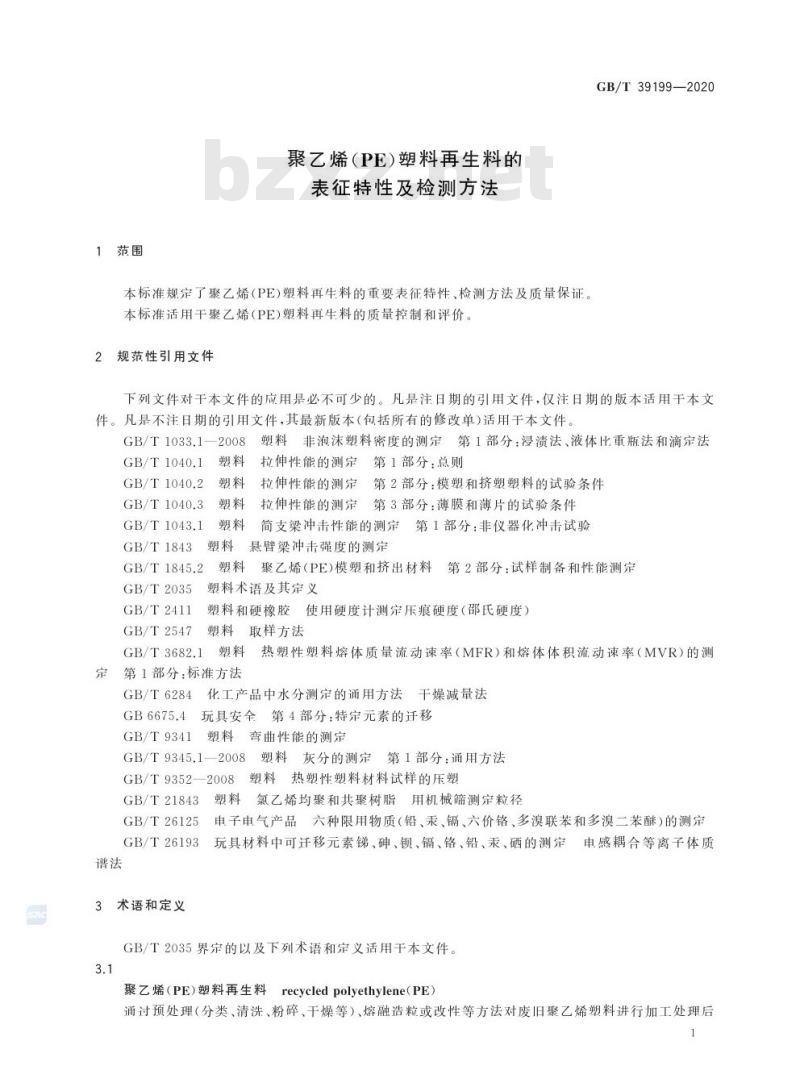

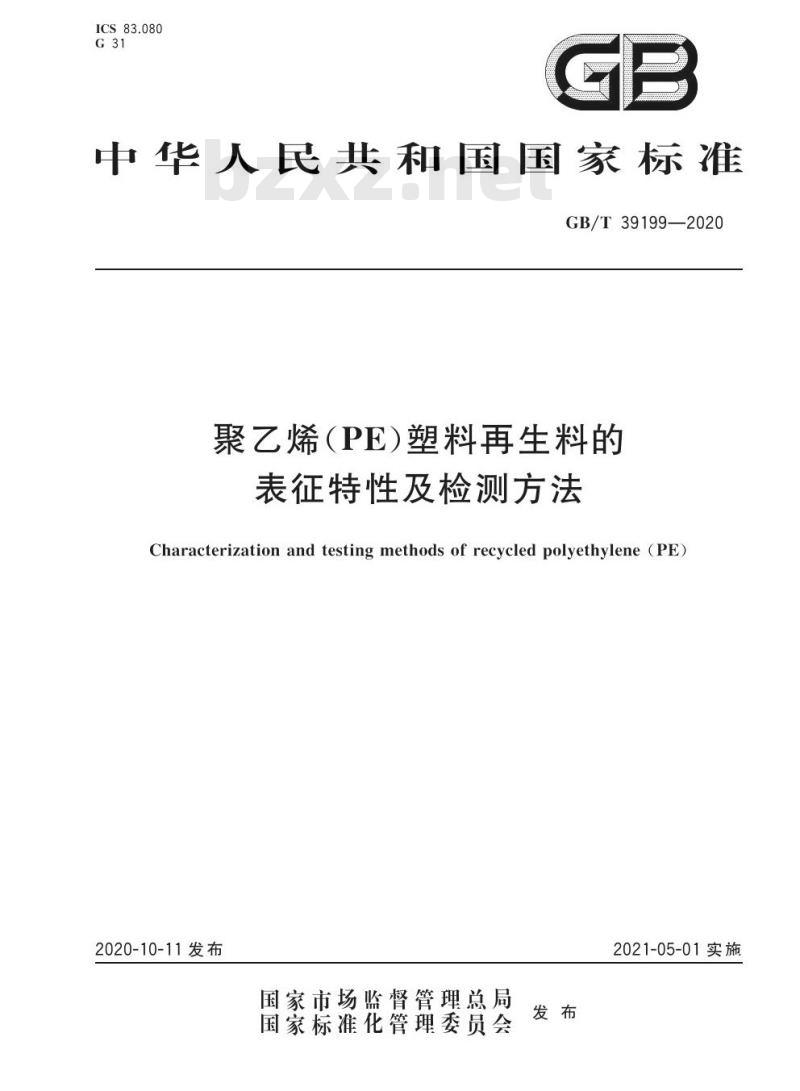

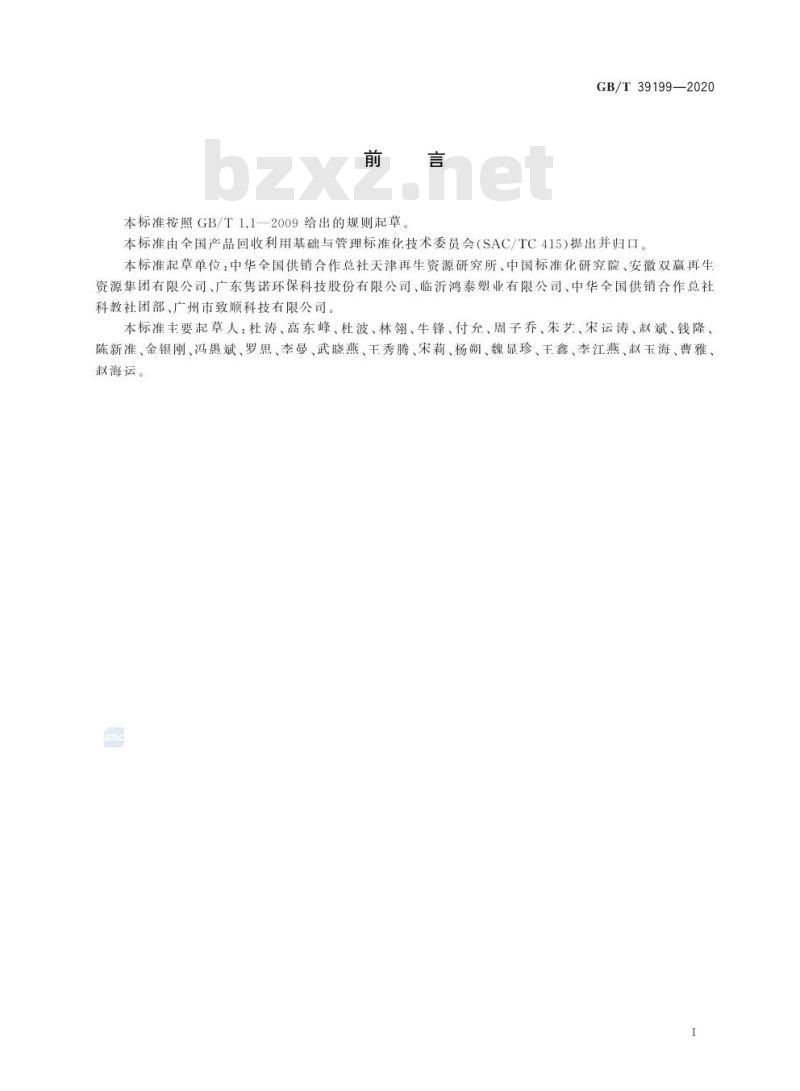

GB/T 39199—2020 聚乙烯（PE）塑料再生料的表征特性及检测方法 Characterization and testing methods of recycled polyethylene (PE) 2020-10-11 发布 2021-05-01 实施 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国产品回收利用基础与管理标准化技术委员会 (SAC/TC415) 提出并归口。 本标准起草单位：中华全国供销合作总社天津再生资源研究所、中国标准化研究院、安徽双赢再生资源集团有限公司、广东隽诺环保科技股份有限公司、临沂鸿泰塑业有限公司、中华全国供销合作总社科教社团部、广州市致顺科技有限公司。 本标准主要起草人：杜涛、高东峰、杜波、林翎、牛锋、付允、周子乔、朱艺、宋运涛、赵斌、钱隆、陈新准、金银刚、冯愚斌、罗思、李曼、武晓燕、干秀腾、宋莉、杨朔、魏显珍、王鑫、李江燕、赵玉海、曹雅、赵海运。 1 范围 本标准规定了聚乙烯 (PE) 塑料再生料的重要表征特性、检测方法及质量保证。本标准适用于聚乙烯 (PE) 塑料再生料的质量控制和评价。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 1033.1—2008 塑料密度测定 第1部分：浸渍法、液体比重瓶法和滴定法 - GB/T 1040.1 塑料拉伸性能的测定 第1部分：总则 - GB/T 1040.2 塑料拉伸性能的测定 第2部分：模塑和挤塑塑料的试验条件 - GB/T 1040.3 塑料拉伸性能的测定 第3部分：薄膜和薄片的试验条件 - GB/T 1043.1 简支梁冲击性能的测定 第1部分：非仪器化冲击试验 - GB/T 1843 悬臂梁冲击强度的测定 - GB/T 1845.2 聚乙烯(PE)模塑和挤出材料 第2部分：试样制备和性能测定 - GB/T 2035 塑料术语及其定义 - GB/T 2411 塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度） - GB/T 2547 塑料取样方法 - GB/T 3682.1 热塑性塑料熔体质量流动速率（MFR）和熔体体积流动速率（MVR）的测定 第1部分：标准方法 - GB/T 6284 化工产品中水分测定的通用方法 干燥减量法 - GB/T 6675.4 玩具安全 第4部分：特定元素的迁移 - GB/T 9341 塑料弯曲性能的测定 - GB/T 9345.1—2008 塑料灰分的测定 第1部分：通用方法 - GB/T 9352—2008 热塑性塑料材料试样的压塑 - GB/T 21843 塑料氯乙烯均聚和共聚树脂用机械筛测定粒径 - GB/T 26125 产品六种限用物质（铅、镉、汞、六价铬、多溴联苯和多溴二苯醚）的测定 - GB/T 26193 玩具材料中可迁移元素锑、砷、钡、铬、铅、汞、硒的测定 3 术语和定义 GB/T 2035 界定的以及下列术语和定义适用于本文件。 3.1 聚乙烯（PE）塑料再生料 recycled polyethylene (PE) 通过预处理（分类、清洗、粉碎、干燥等）、熔融造粒或改性等方法对废旧聚乙烯塑料进行加工处理后重新得到的以聚乙烯为主要成分的物料。注：聚乙烯（PE）塑料再生料简称 PE 再生料。 4 PE 再生料的重要表征特性及检测方法 4.1 PE 再生料的重要表征特性分为基本表征特性和参考表征特性。前者用于 PE 再生料的基本评价，后者可根据客户要求和 PE 再生料的用途由供需双方选择使用。重要表征特性及对应检测方法见表1。 表1 PE 再生料的重要表征特性及检测方法 【基本表征特性】 - 颜色：单位（无），检测方法：色卡比色法 - 粒度：单位 mm，检测方法：GB/T 21843 - 密度：单位 g/cm³，检测方法：GB/T 1033.1—2008 中方法 A - 熔体质量流动速率：单位 g/10min，检测方法：GB/T 3682.1 - 灰分：单位 %，检测方法：GB/T 9345.1—2008 【参考表征特性】 - 气味 - 拉伸应力：单位 MPa - 拉伸断裂应变/拉伸断裂标称应变：单位 % - 其他聚合物含量：单位 % - 杂质含量：单位 个/100cm³ - 冲击强度：单位 kJ/m² - 弯曲强度：单位 MPa - 含水率：单位 %，检测方法：GB/T 6284 - 邵氏硬度：单位（无），检测方法：GB/T 2547 - 有害元素含量：单位 mg/kg - 可迁移重金属含量：单位 mg/kg
