【GB国家标准】 高温合金件热处理

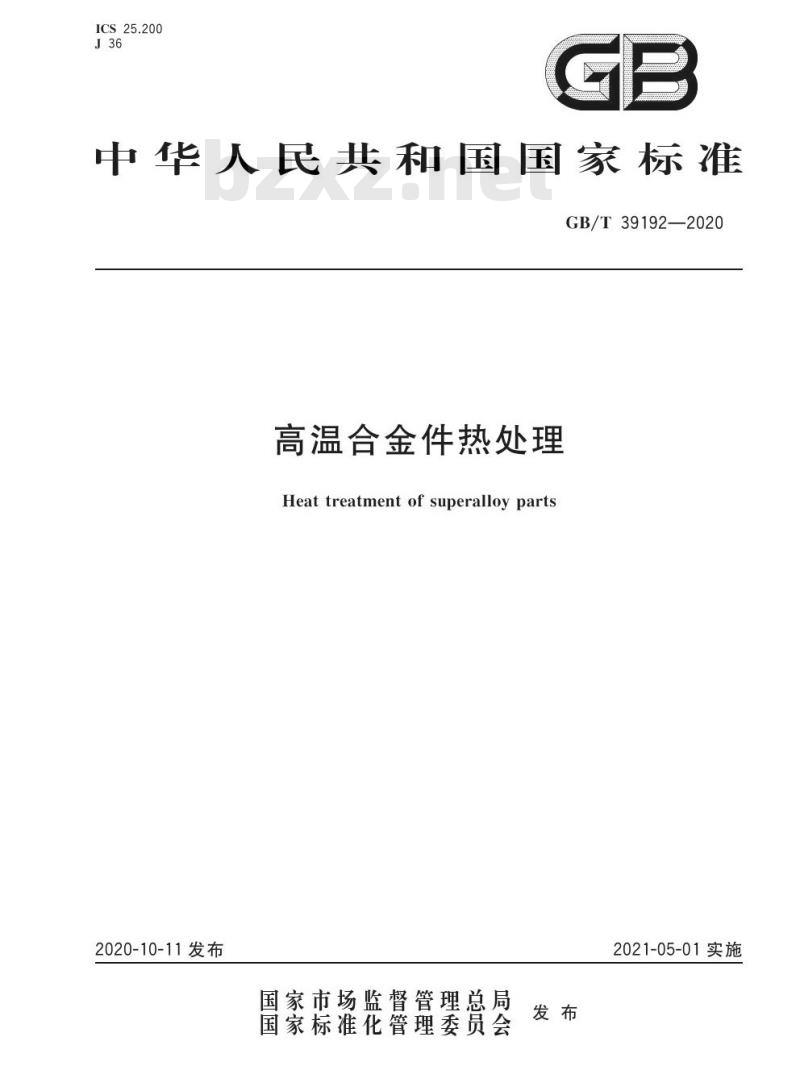

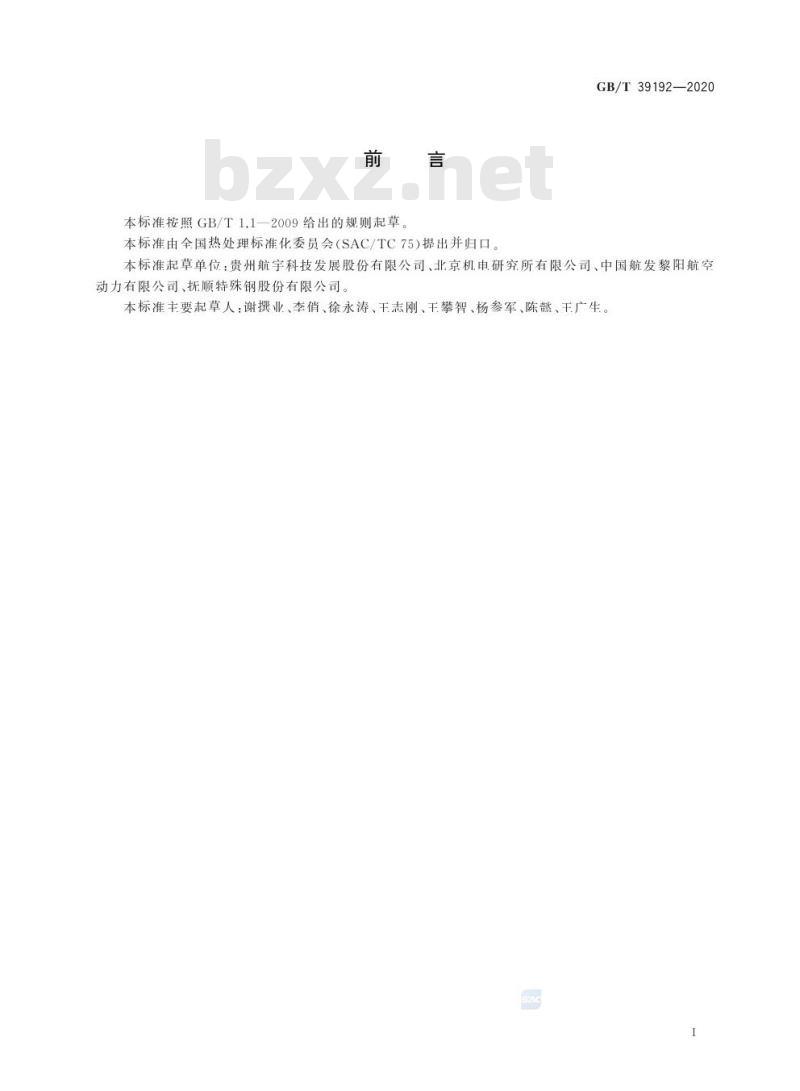

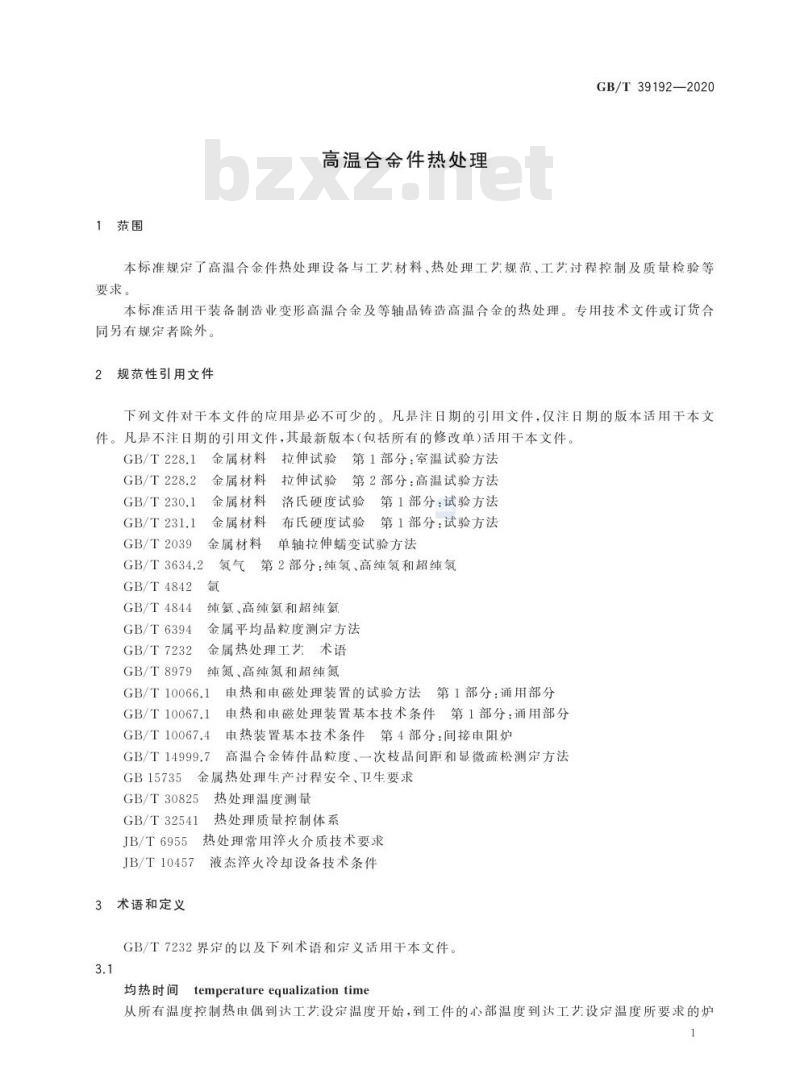

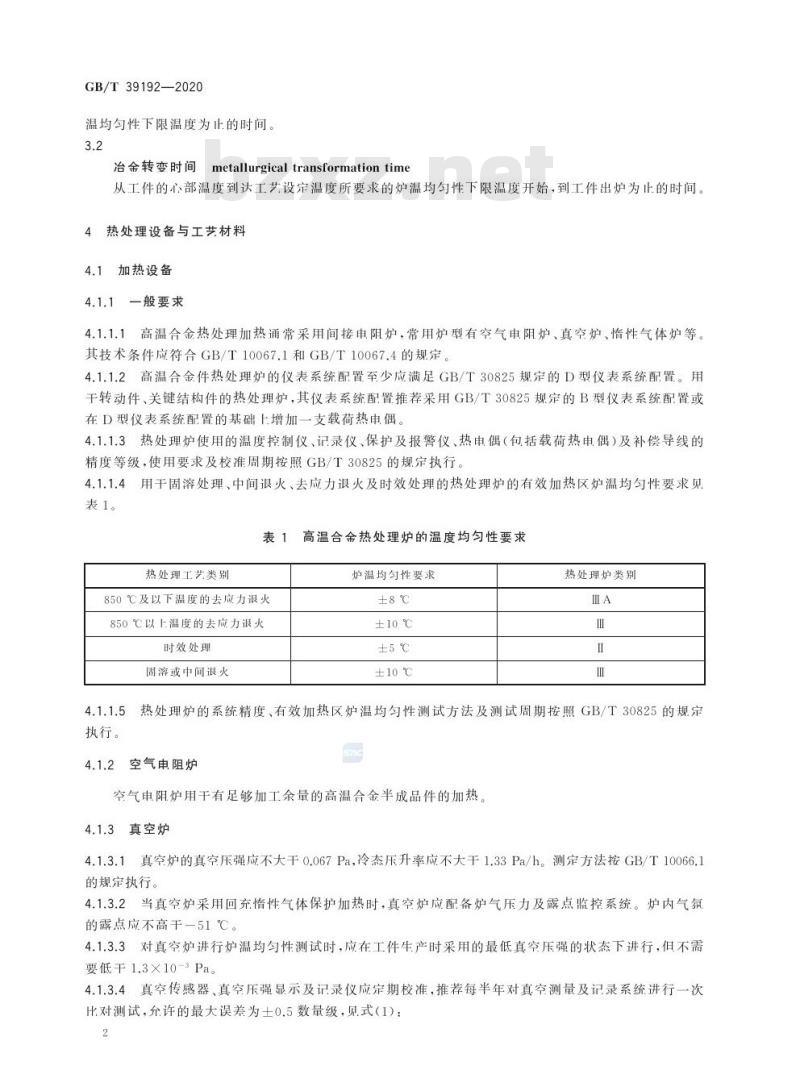

GB/T 39192—2020 高温合金件热处理 Heat treatment of superalloy parts 发布日期：2020-10-11 实施日期：2021-05-01 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由全国热处理标准化委员会 (SAC/TC75) 提出并归口。 本标准起草单位：贵州航宇科技发展股份有限公司、北京机申研究所有限公司、中国航发黎阳航空动力有限公司、抚顺特殊钢股份有限公司。 本标准主要起草人：谢撰业、李俏、徐永涛、干志刚、干攀智、杨参军、陈懿、干广生。 1 范围 本标准规定了高温合金件热处理设备与工艺材料、热处理工艺规范、工艺过程控制及质量检验等要求。 本标准适用于装备制造业变形高温合金及等轴晶铸造高温合金的热处理。专用技术文件或订货合同另有规定者除外。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 228.2 金属材料 拉伸试验 第2部分：高温试验方法 GB/T 230.1 金属材料 单轴拉伸蠕变试验方法 GB/T 231.1 金属材料 洛氏硬度试验 第1部分：试验方法 GB/T 2039 布氏硬度试验 第1部分：试验方法 GB/T 3634.2 氢气 第2部分：纯氢、高纯氢和超纯氢 GB/T 4842 纯氢、高纯氢和超纯氢 氟 GB/T 4844 纯氮、高纯氮和超纯氮 GB/T 6394 金属平均晶粒度测定方法 GB/T 7232 金属热处理工术语 GB/T 8979 电热和申磁处理装置的试验方法 第1部分：通用部分 GB/T 10066.1 电热和申磁处理装置基本技术条件 第1部分：通用部分 GB/T 10067.1 电热和申磁处理装置基本技术条件 第1部分：通用部分 GB/T 10067.4 电热和申磁处理装置基本技术条件 第4部分：间接申阻炉 GB/T 14999.7 高温合金铸件晶粒度、一次枝晶间距和显微疏松测定方法 GB/T 15735 金属热处理生产过程安全、卫生要求 GB/T 30825 热处理温度测量 GB/T 32541 热处理质量控制体系 JB/T 6955 热处理常用炉火介质技术要求 JB/T 10457 液态淬火冷却设备技术条件 3 术语和定义 GB/T 7232界定的以及下列术语和定义适用于本文件。 3.1 均热时间 (temperature equalization time) 从所有温度控制热申偶到达工艺设定温度开始，到工件的心部温度到达工艺设定温度所要求的炉温均匀性下限温度为止的时间。 3.2 冶金转变时间 (metallurgical transformation time) 从工件的心部温度到达工艺设定温度所要求的炉温均匀性下限温度开始，到工件出炉为止的时间。 4 热处理设备与工艺材料 4.1 加热设备 4.1.1 一般要求 4.1.1.1 高温合金热处理加热通常采用间接申阻炉，常用炉型有空气申阻炉、真空炉、惰性气体炉等。其技术条件应符合GB/T 10067.1和GB/T 10067.4的规定。 4.1.1.2 高温合金件热处理炉的仪表系统配置至少应满足GB/T 30825规定的D型仪表系统配置。用于转动件、关键结构件的热处理炉，其仪表系统配置推荐采用GB/T 30825规定的B型仪表系统配置或在D型仪表系统配置的基础上增加一支载荷热申偶。 4.1.1.3 热处理炉使用的温度控制仪、记录仪、保护及报警仪、热电偶（包括载荷热电偶）及补偿导线的精度等级、使用要求及校准周期按照GB/T 30825的规定执行。 4.1.1.4 用于固溶处理、中间退火、去应力退火及时效处理的热处理炉的有效加热区炉温均匀性要求见表1。 表1 高温合金热处理炉的温度均匀性要求 - 850℃及以下温度的去应力退火：±8℃ - 850℃以上温度的去应力退火：±10℃ - 时效处理：±5℃ - 固溶或中间退火：±10℃ 4.1.1.5 热处理炉的系统精度...
