【HG化工标准】 工业用钢骨架聚乙烯塑料复合管件

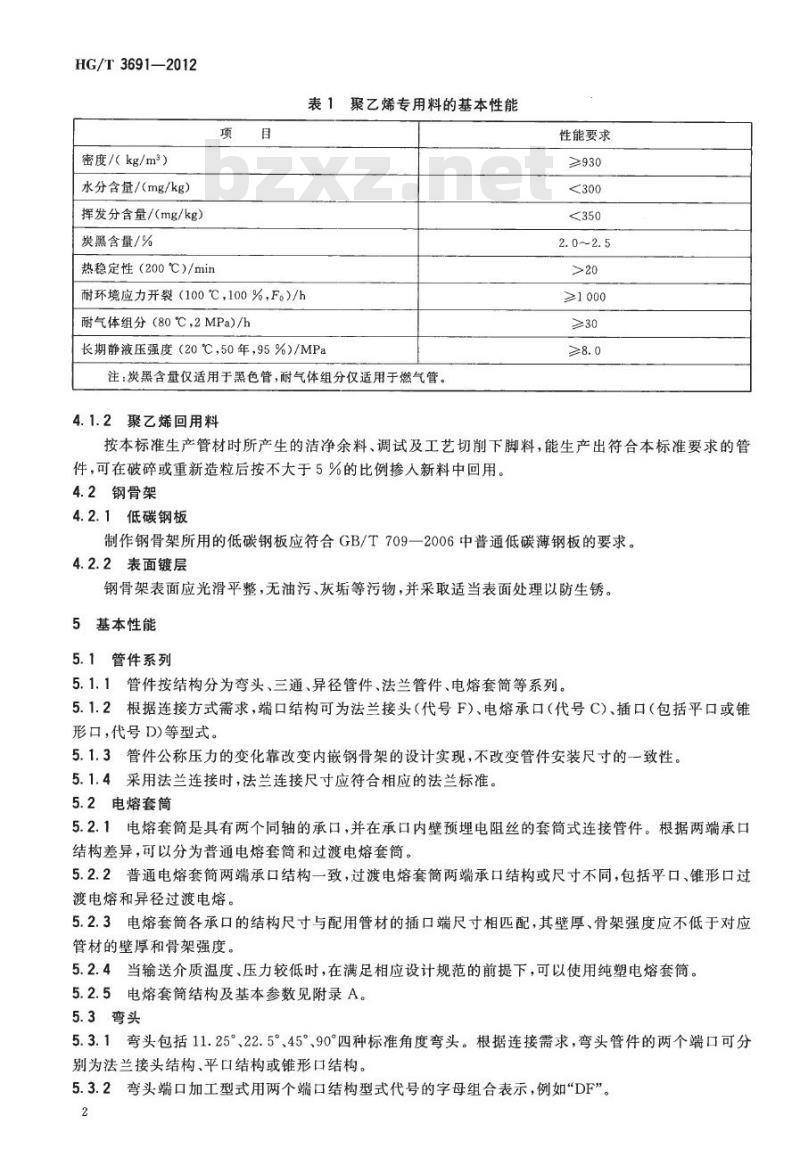

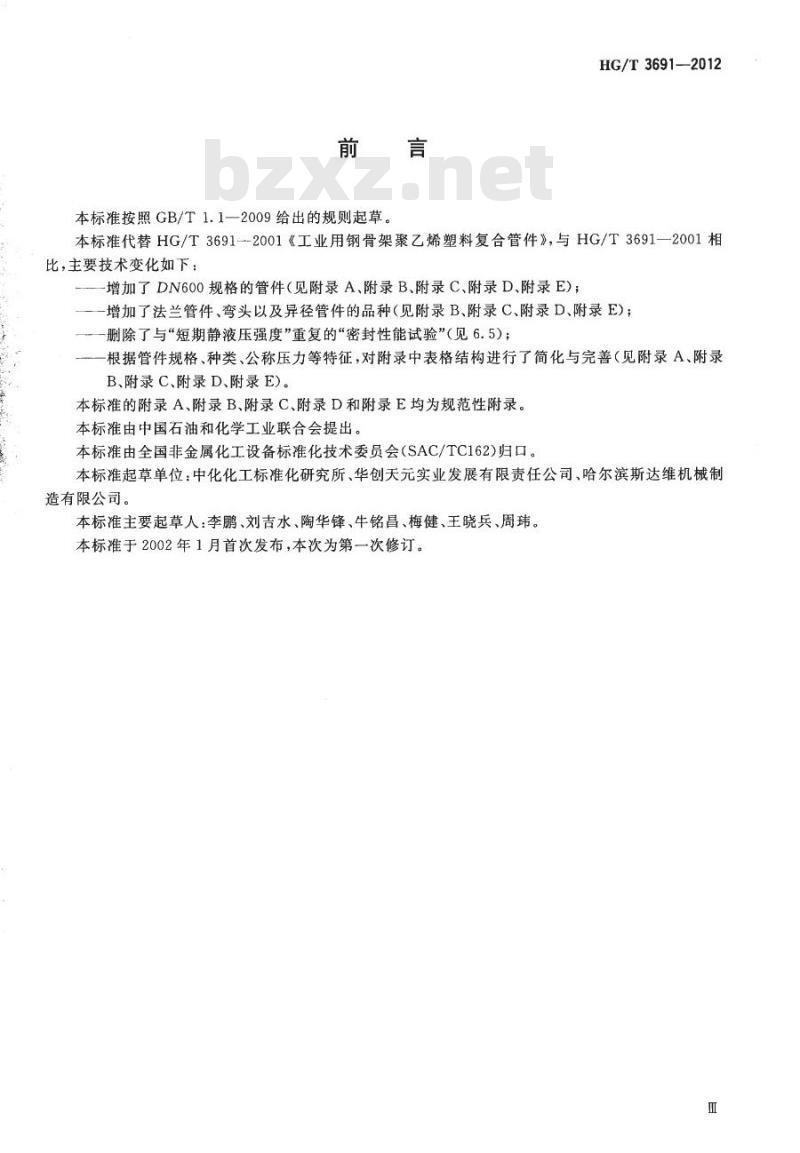

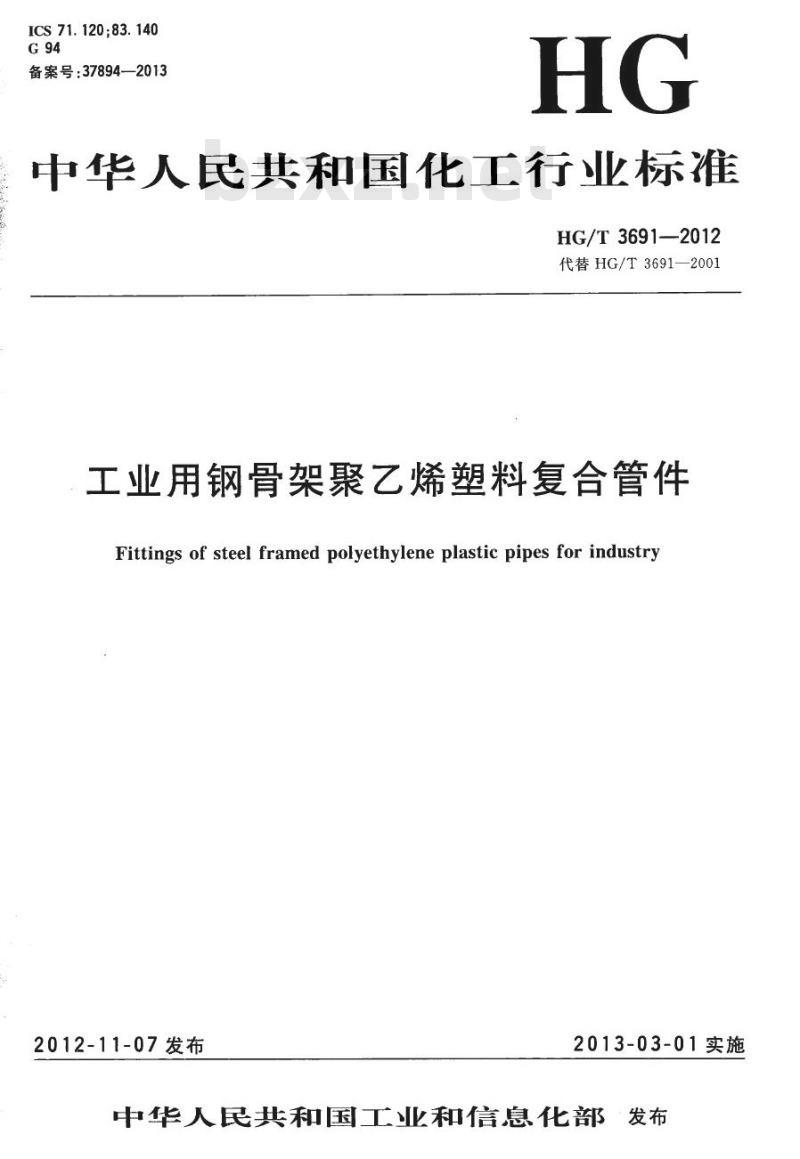

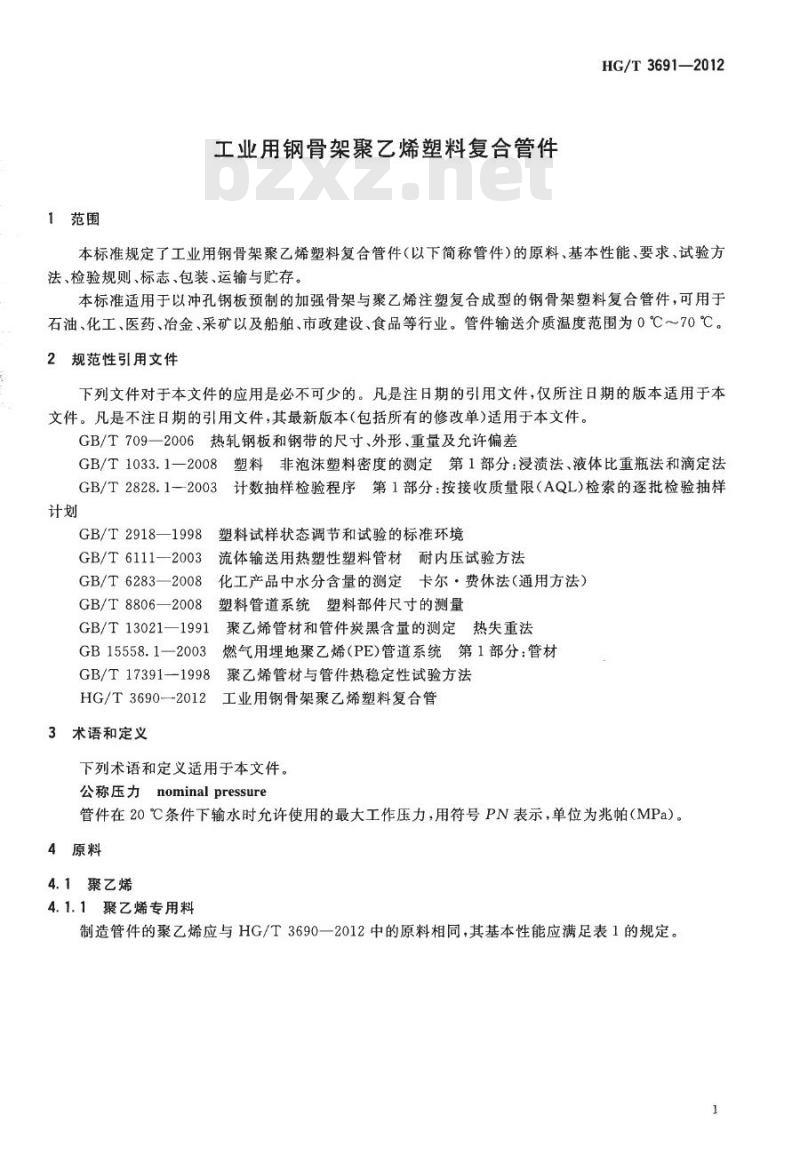

中华人民共和国化工行业标准 HG/T3691—2012 代替 HG/T3691—2001 工业用钢骨架聚乙烯塑料复合管件 Fittings of steel framed polyethylene plastic pipes for industry 2012-11-07 发布 2013-03-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。HG/T3691—2012 代替 HG/T3691—2001《工业用钢骨架聚乙烯塑料复合管件》。与 HG/T3691—2001 相比，主要技术变化如下： 1. 增加了 DN600 规格的管件（见附录 A、附录 B、附录 C、附录 D、附录 E）； 2. 增加了法兰管件、弯头以及异径管件的品种（见附录 B、附录 C、附录 D、附录 E）； 3. 删除了与“短期静液压强度”重复的“密封性能试验”（见 6.5）； 4. 根据管件规格、种类、公称压力等特征，对附录中表格结构进行了简化与完善（见附录 A、附录 B、附录 C、附录 D、附录 E）。 本标准的附录 A、附录 B、附录 C、附录 D 和附录 E 均为规范性附录。本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。 本标准起草单位：中化化工标准化研究所、华创天元实业发展有限责任公司、哈尔滨斯达维机械制造有限公司。 本标准主要起草人：李鹏、刘吉水、陶华锋、牛铭昌、梅健、王晓兵、周玮。本标准于 2002 年 1 月首次发布，本次为第一次修订。 1 范围 本标准规定了工业用钢骨架聚乙烯塑料复合管件（以下简称管件）的原料、基本性能、要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于以冲孔钢板预制的加强骨架与聚乙烯注塑复合成型的钢骨架塑料复合管件，可用于石油、化工、医药、冶金、采矿以及船舶、市政建设、食品等行业。管件输送介质温度范围为 0℃～70℃。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 709—2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 1033.1—2008 塑料 非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2918—1998 塑料试样状态调节和试验的标准环境 GB/T 6111—2003 流体输送用热塑性塑料管材耐内压试验方法 GB/T 6283—2008 化工产品中水分含量的测定 卡尔·费休法（通用方法） GB/T 8806—2008 塑料管道系统塑料部件尺寸的测量 GB/T 13021—1991 聚乙烯管材和管件炭黑含量的测定 热失重法 GB 15558.1—2003 燃气用埋地聚乙烯（PE）管道系统 第1部分：管材 GB/T 17391—1998 聚乙烯管材与管件热稳定性试验方法 HG/T 3690—2012 工业用钢骨架聚乙烯塑料复合管 3 术语和定义 下列术语和定义适用于本文件。 公称压力 nominal pressure：管件在 20℃ 条件下输水时允许使用的最大工作压力，用符号 PN 表示，单位为兆帕（MPa）。 4 原料 4.1 聚乙烯 4.1.1 聚乙烯专用料 制造管件的聚乙烯应与 HG/T 3690—2012 中的原料相同，其基本性能应满足表 1 的规定。 表 1 聚乙烯专用料的基本性能： - 密度 / (kg/m³): $\ge$ 930 - 水分含量 / (mg/kg): < 300 - 挥发分含量 / (mg/kg): < 350 - 炭黑含量 / %: - 热稳定性 (200℃) / min: - 耐环境应力开裂 (100℃, 100%, F) / h: - 耐气体组分 (80℃, 2MPa) / h: - 长期静液压强度 (20℃, 50年, 95%) / MPa: 注：炭黑含量仅适用于黑色管，耐气体组分仅适用于燃气管。 4.1.2 聚乙烯回用料
