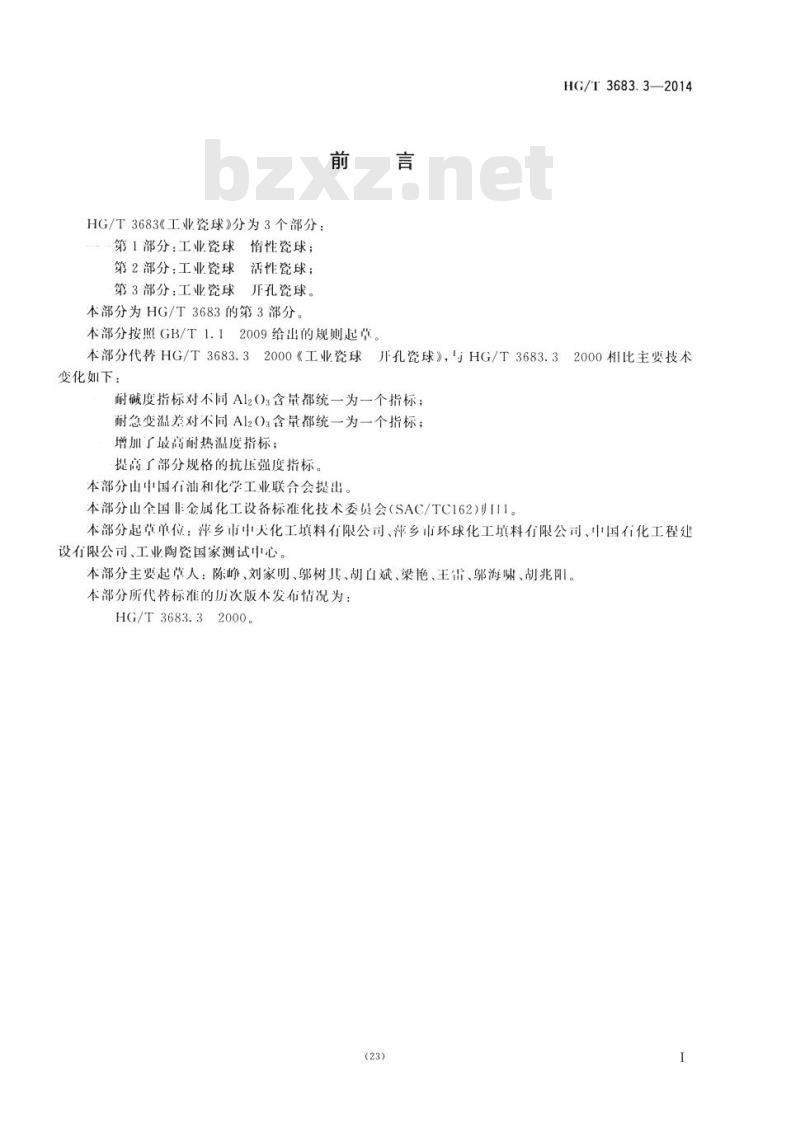

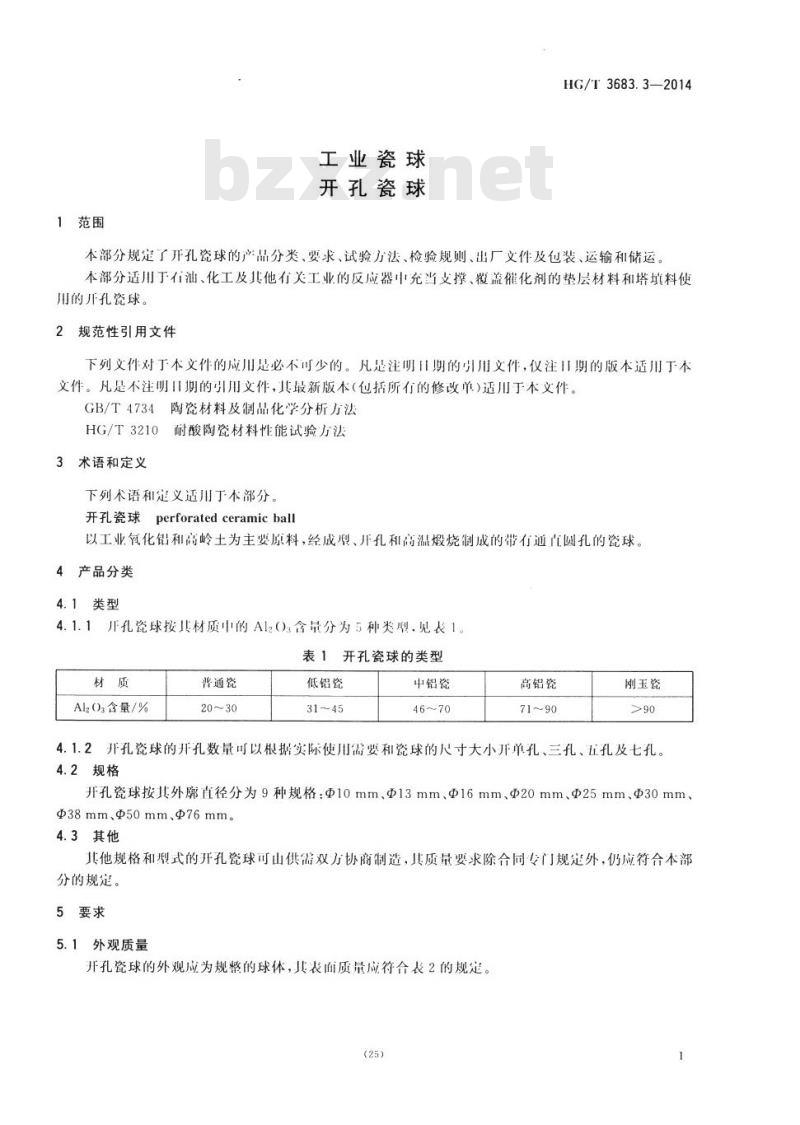

HG/T 3683.3—2014 工业瓷球 开孔瓷球 Industrial ceramic ball (Perforated ceramic ball) 前言 本部分按照 GB/T 1.1—2006 给出的规则起草。 本部分代替 HG/T 3683.3—2000《工业瓷球 开孔瓷球》，与 HG/T 3683.3—2000 相比主要技术变化如下：耐碱度指标对不同 $Al_2O_3$ 含量都统一为一个指标；耐急变温差对不同 $Al_2O_3$ 含量都统一为一个指标；增加了最高耐热温度指标；提高了部分规格的抗压强度指标。 本部分由中国石油和化学工业联合会提出，由全国非金属化工设备标准化技术委员会 (SAC/TC162) 归口。 本部分起草单位：萍乡市中天化工填料有限公司、萍乡市环球化工填料有限公司、中国石油工程建设有限公司、工业陶瓷国家测试中心。 本部分主要起草人：陈峰、刘家明、鄂树其、胡白斌、梁艳、王雷、鄂海啸、胡兆阳。 本部分所代替标准的历次版本发布情况为：HG/T 3683.3—2000。 1 范围 本部分规定了开孔瓷球的产品分类、要求、试验方法、检验规则、出厂文件及包装、运输和储运。本部分适用于石油、化工及其他有关工业的反应器中充当支撑、覆盖催化剂的垫层材料和塔填料使用的开孔瓷球。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，其注明的版本适用于本文件。凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 4734 陶瓷材料及制品 化学分析方法 HG/T 3210 耐酸陶瓷材料性能试验方法 3 术语和定义 下列术语和定义适用于本部分。 开孔瓷球 (perforated ceramic ball)：以工业氧化铝和高岭土为主要原料，经成型、开孔和高温煅烧制成的带有通直圆孔的瓷球。 4 产品分类 4.1 类型 4.1.1 开孔瓷球按其材质中的 $Al_2O_3$ 含量分为5种类型，见表1。 表1 开孔瓷球的类型 材质 | $Al_2O_3$ 含量/% ---|--- 普通瓷 | 20~30 低铝瓷 | 31~45 中铝瓷 | 46~70 高铝瓷 | 71~90 刚玉瓷 | >90 4.1.2 开孔瓷球的开孔数量可以根据实际使用需要和瓷球的尺寸大小分为单孔、三孔、五孔及七孔。 4.2 规格 开孔瓷球按其外廓直径分为9种规格：Φ10mm、Φ13mm、Φ16mm、Φ20mm、Φ25mm、Φ30mm、Φ38mm、Φ50mm、Φ76mm。 4.3 其他 其他规格和型式的开孔瓷球可由供需双方协商制造，其质量要求除合同专门规定外，仍应符合本部分的规定。 5 要求 5.1 外观质量 开孔瓷球的外观应为规整的球体，其表面质量应符合表2的规定。 表2 开孔瓷球的表面质量 外观缺陷 | 特征 | 范围 ---|---|--- 裂纹 | 深入本体内部的开裂迹象 | 3mm≤长度≤5mm；长度>5mm 脏点 | 表面呈现的铁点、熔坑和落渣 | 1mm≤最大尺寸≤2mm；最大尺寸>2mm 起泡 | 表面凸起的空心泡 | 1mm≤最大尺寸≤2mm；最大尺寸>2mm 5.2 尺寸偏差 开孔瓷球的直径偏差应符合表3的规定。 表3 开孔瓷球的直径偏差与孔径 项目 | 规格/参数 | 允许偏差 ---|---|--- 直径 (mm) | 10 | ±1.5 直径 (mm) | 13, 16, 20, 35 | [未注明] 孔径 (mm) | | 2~3 5.3 物理化学性能 开孔瓷球的物理化学性能应符合表4的规定。 表4 开孔瓷球的物理化学性能 性能 | 普通瓷 | [数据缺失]
