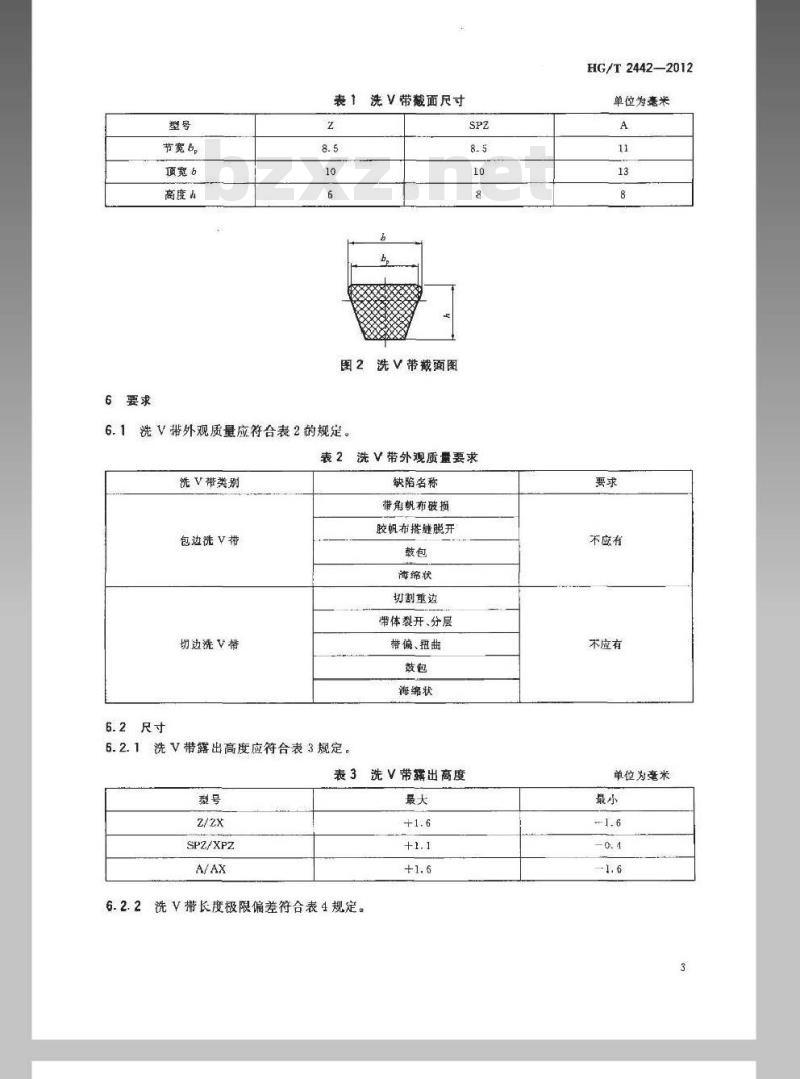

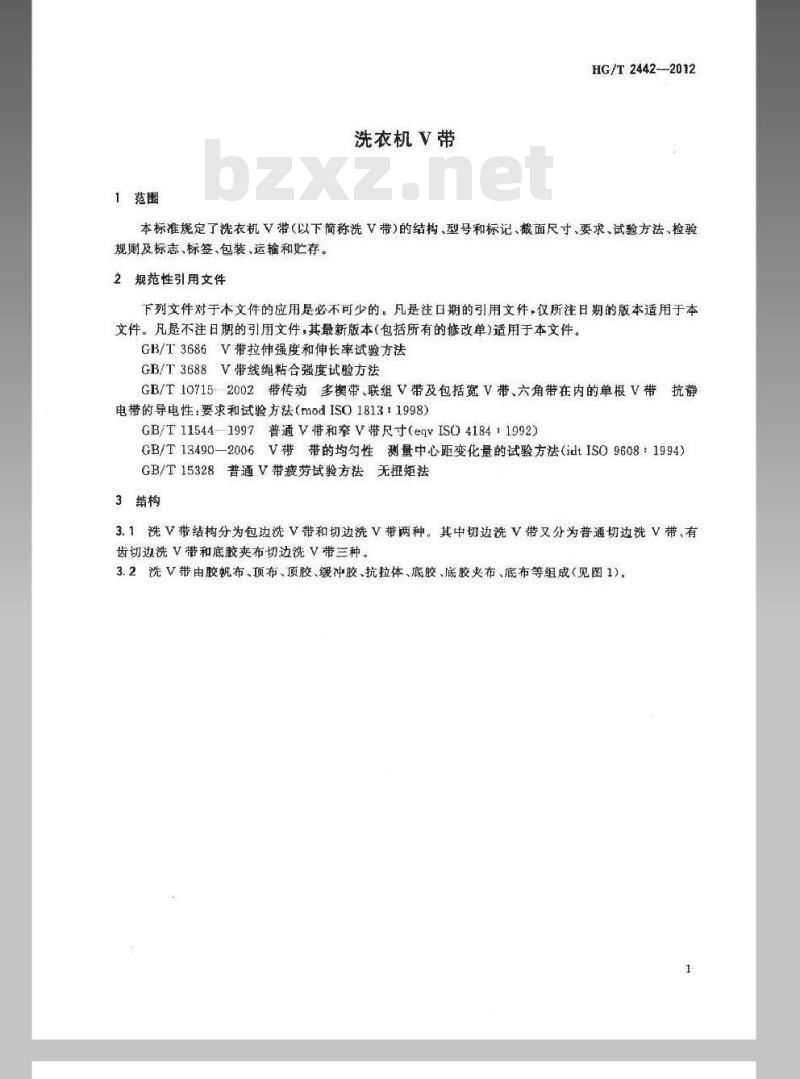

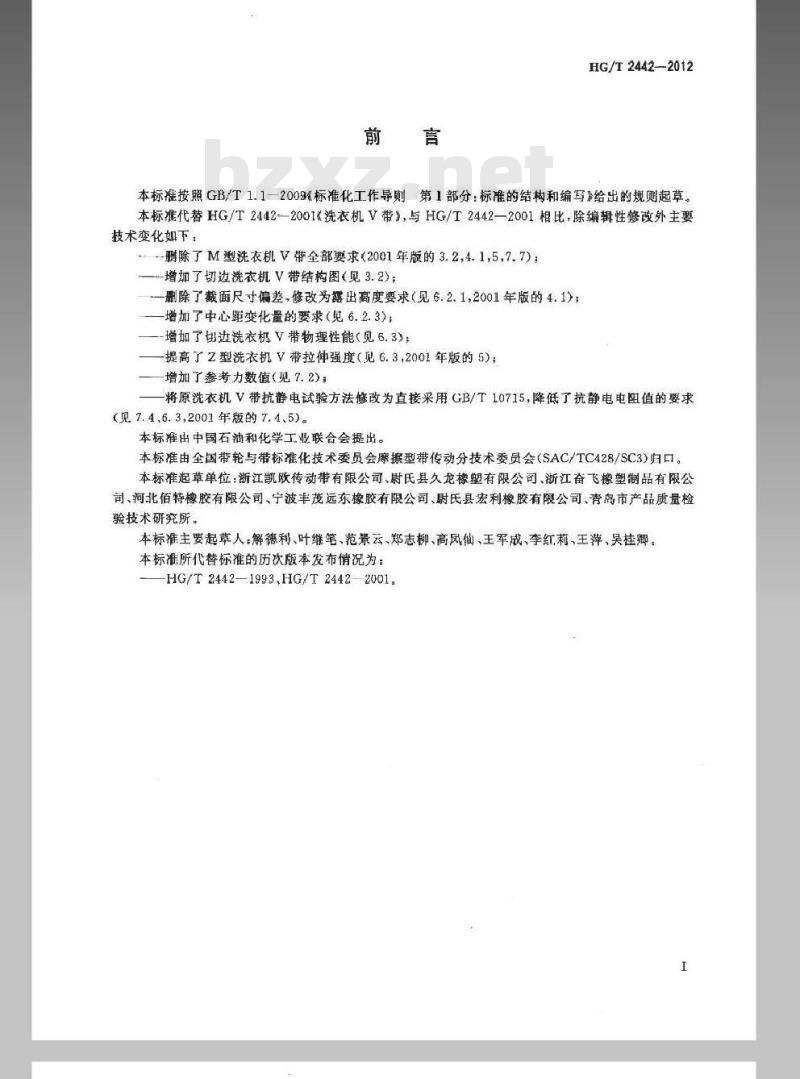

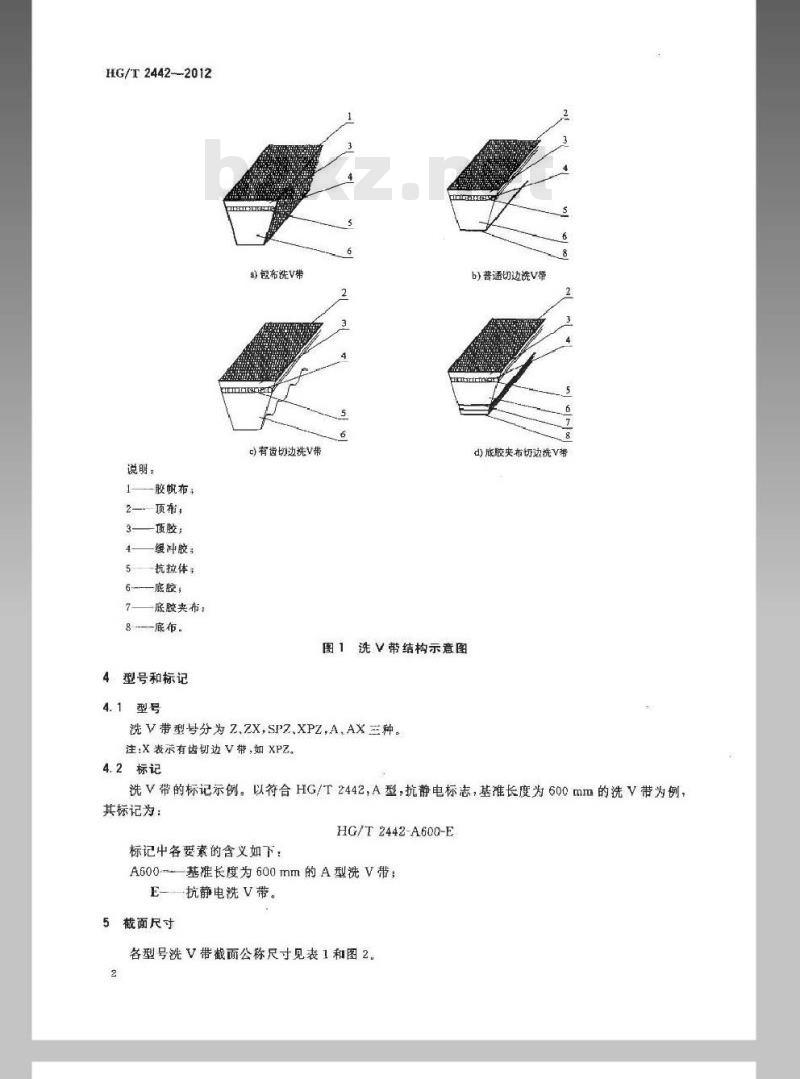

中华人民共和国化工行业标准 HG/T 2442—2012 代替 HG/T 2442—2001 洗衣机V带 Washing machine V-belts 发布日期：2012-12-28 实施日期：2013-06-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。本标准代替 HG/T 2442—2001《洗衣机V带》。与 HG/T 2442—2001 相比，除编辑性修改外，主要技术变化如下： 1. 删除了 M 型洗衣机V带全部要求（2001年版的 3.2, 4.1, 5, 7.7）； 2. 增加了切边洗衣机V带结构图（见 3.2）； 3. 删除了截面尺寸偏差，修改为露出高度要求（见 6.2.1）； 4. 增加了中心距变化量的要求（见 6.2.3）； 5. 增加了切边洗衣机V带物理性能要求（见 6.3）； 6. 提高了 Z 型洗衣机V带拉伸强度（见 6.3）； 7. 增加了参考力数值（见 7.2）； 8. 将原洗衣机V带抗静电试验方法修改为直接采用 GB/T 10715，降低了抗静电电阻值的要求（见 7.4, 6.3）。 本标准由中国石油和化学工业联合会提出。本标准由全国带轮与带标准化技术委员会摩擦型带传动分技术委员会（SAC/TC428/SC3）归口。 本标准起草单位：浙江凯欧传动带有限公司、尉氏县久龙橡塑有限公司、浙江奋飞橡塑制品有限公司、河北佰特橡胶有限公司、宁波丰茂远东橡胶有限公司、尉氏县宏利橡胶有限公司、青岛市产品质量检验技术研究所。 本标准主要起草人：解德利、叶继笔、范景云、郑志柳、高风仙、王军成、李红莉、王萍、吴挂卿。 1 范围 本标准规定了洗衣机V带（以下简称洗V带）的结构、型号和标记、截面尺寸、要求、试验方法、检验规程及标志、标签、包装、运输和贮存。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 3686 V带拉伸强度和伸长率试验方法 GB/T 3688 V带线绳粘合强度试验方法 GB/T 10715-2002 带传动多楔带、联组V带及包括宽V带、六角带在内的单根V带抗静电带的导电性：要求和试验方法 GB/T 11544—1997 普通V带和窄V带尺寸 GB/T 13490—2006 V带带的均钩性测量中心距变化量的试验方法 GB/T 15328 普通V带疲劳试验方法 3 结构 3.1 洗V带结构分为包边洗V带和切边洗V带两种。其中切边洗V带又分为普通切边洗V带、有齿切边洗V带和底胶夹布切边洗V带三种。 3.2 洗V带由胶帆布、顶布、顶胶、缓冲胶、抗拉体、底胶、底胶夹布、底布等组成（见图1）。 图1 洗V带结构示意图说明： 1—胶帆布；2—顶布；3—顶胶；4—缓冲胶；5—抗拉体；6—底胶；7—底胶夹布；8—底布。 4 型号和标记 4.1 型号 洗V带型号分为 Z、ZX、SPZ、XPZ、A、AX 三种。注：X 表示有齿切边V带，如 XPZ。 4.2 标记 以符合 HG/T 2442、A型、抗静电标志、基准长度为 600mm 的洗V带为例，其标记为：HG/T2442-A600-E。 标记中各要素的含义如下： A600 表示基准长度为 600mm 的 A 型洗V带；E 表示抗静电洗V带。 5 截面尺寸 各型号洗V带截面公称尺寸见表1。 表1 洗V带截面尺寸 型号 | 节宽 | 高度h Z | 8.5 | 6 SPZ/XPZ | 8.5 | 8 A/AX | 10 | 10 6 要求 6.1 洗V带外观质量应符合表2的规定。 表2 洗V带外观质量要求 缺陷名称：带角/胶帆布破损、胶帆布搭继脱开、鼓包、海绵状、切割重边、带体裂开/分层、带偏/扭曲。 6.2 尺寸 6.2.1 洗V带露出高度应符合表3规定。 表3 洗V带露出高度 型号 | 露出高度 Z | (见要求) SPZ/XPZ | (见要求) A/AX | (见要求) 6.2.2 洗V带长度极限偏差符合表4规定。 型号 | 最大偏差 SPZ/XPZ | +1.6 A/AX | +1.1
