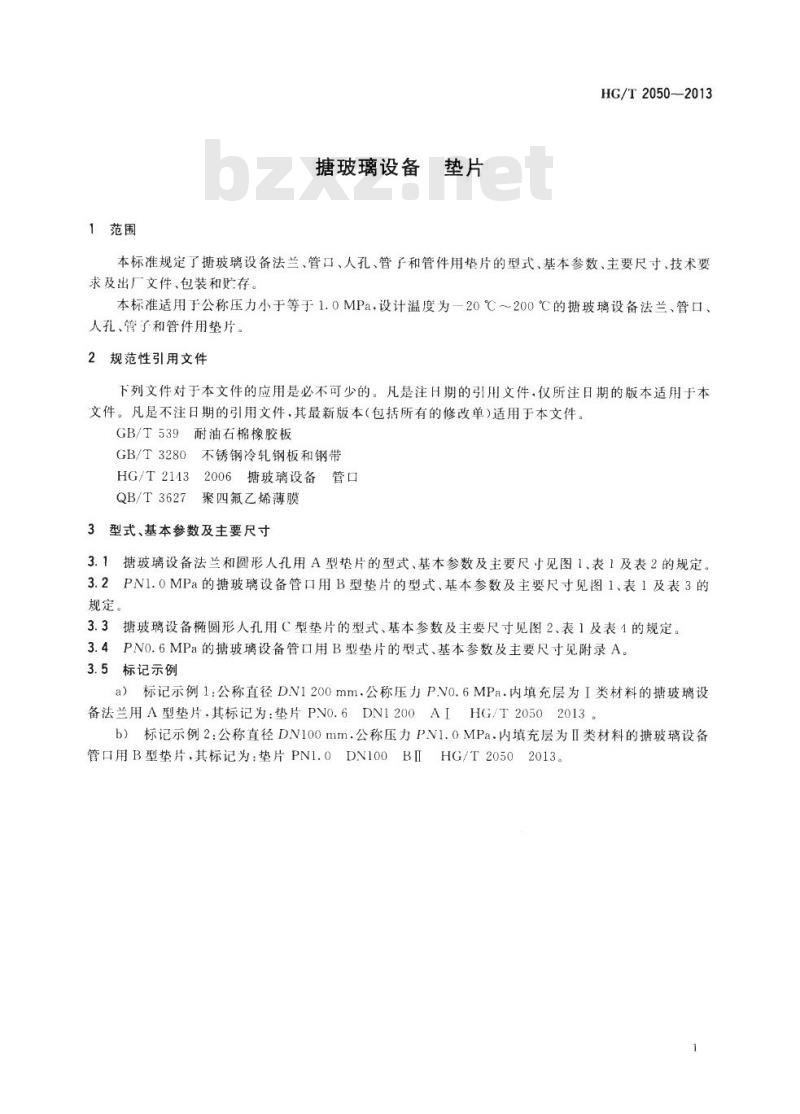

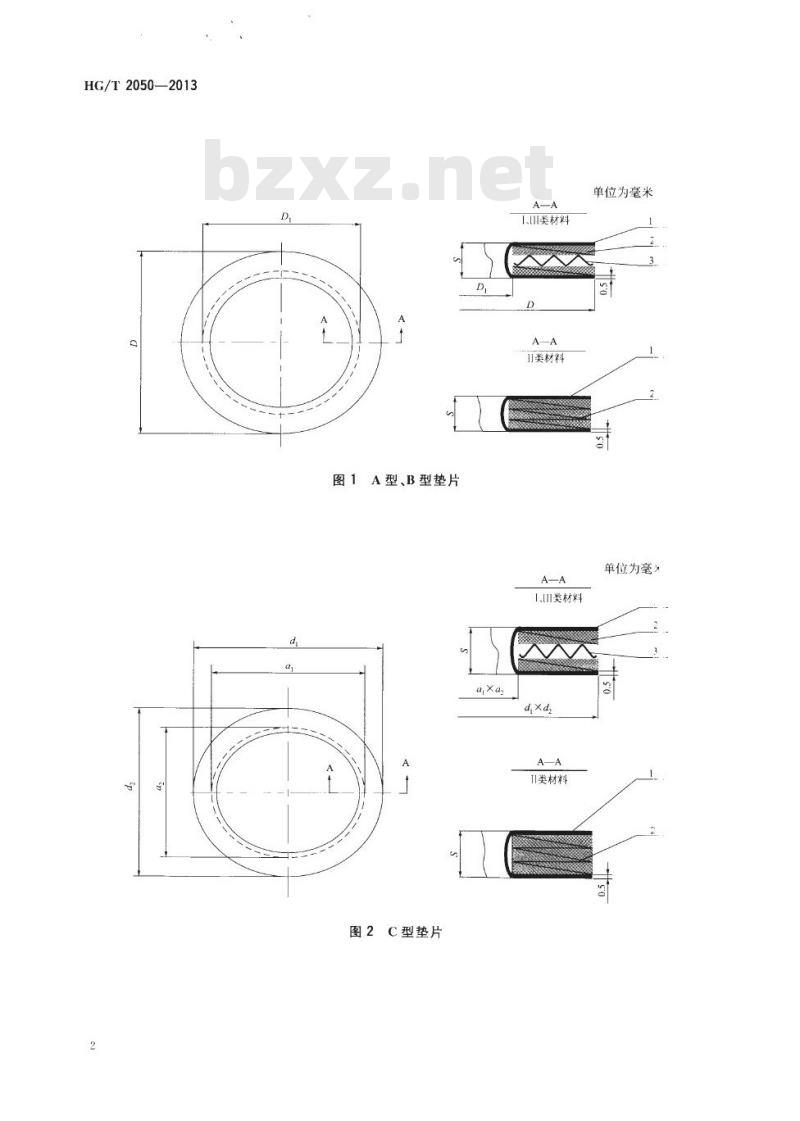

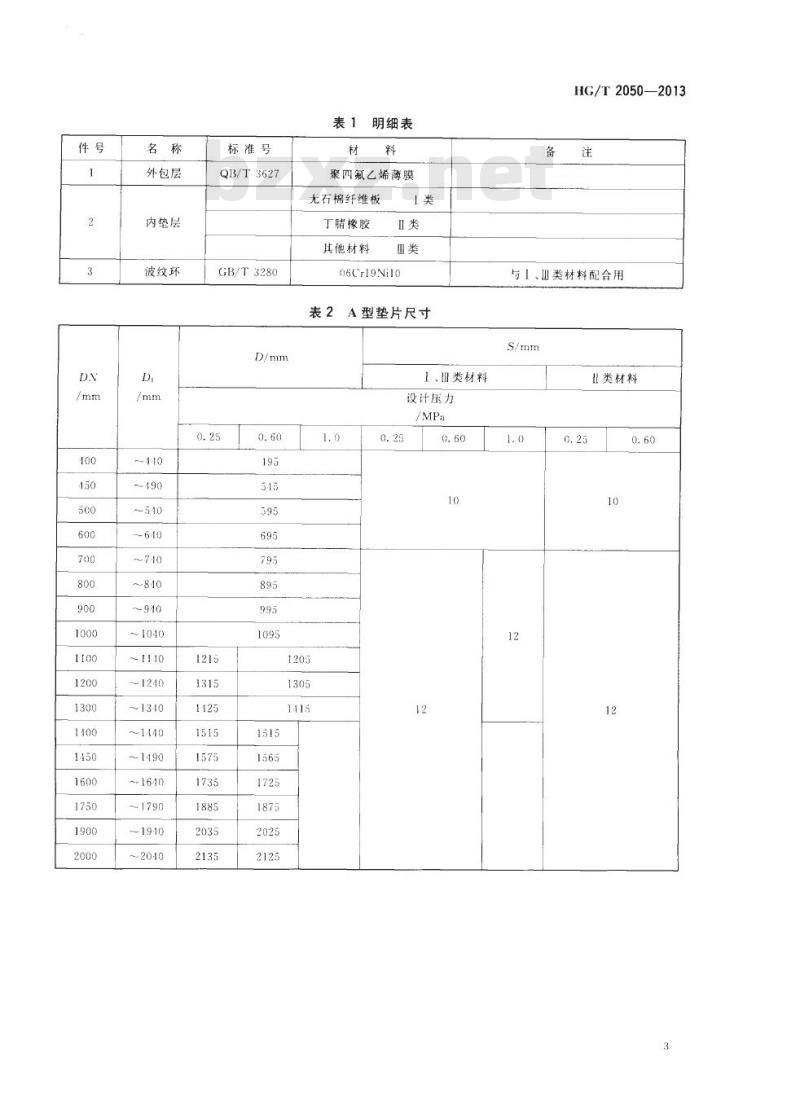

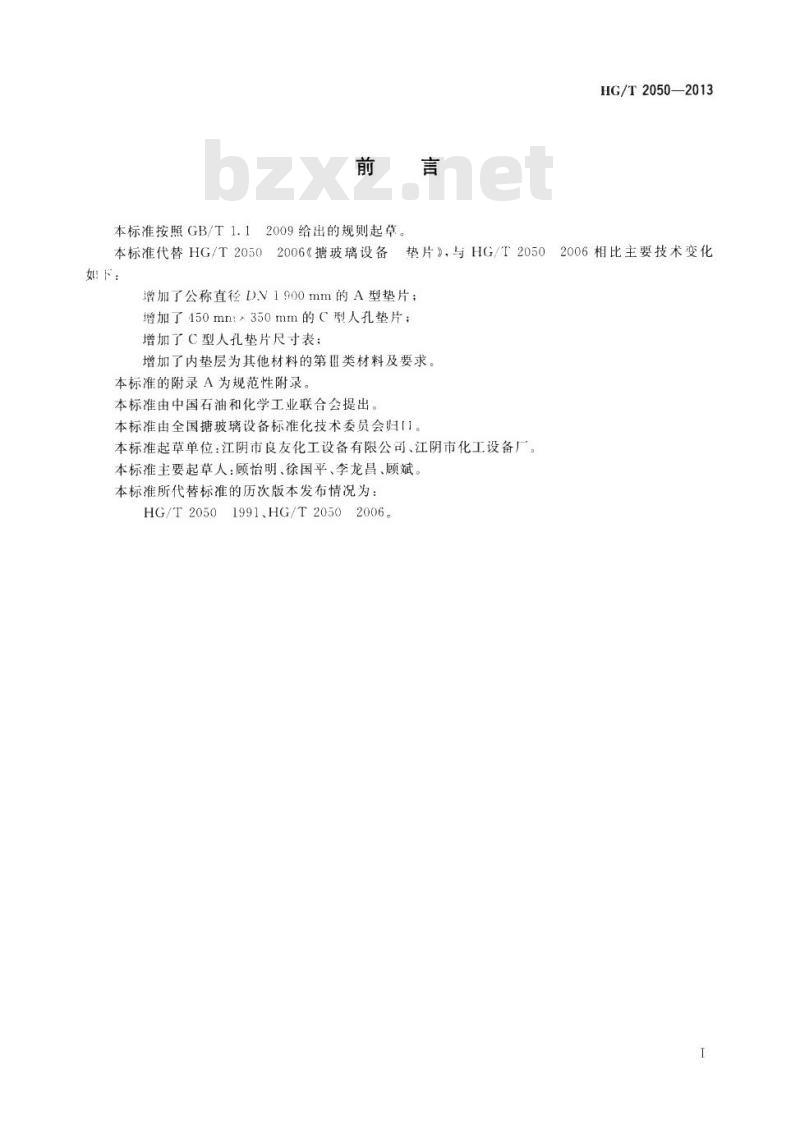

HG/T 2050—2013 代替 HG/T 2050—2006 搪玻璃设备垫片 Gaskets for glass-lined steel vessel 2013-10-17 发布 2014-03-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1 规定的规则起草。 本标准代替 HG/T 2050—2006《搪玻璃设备垫片》，与 HG/T 2050—2006 相比主要技术变化如下： 1. 增加了公称直径 DN 1900mm 的 A 型垫片； 2. 增加了 450mm×350mm 的 C 型人孔垫片； 3. 增加了 C 型人孔垫片尺寸表； 4. 增加了内垫层为其他材料的第 III 类材料及要求。 本标准的附录 A 为规范性附录。 本标准由中国石油和化学工业联合会提出。本标准由全国搪玻璃设备标准化技术委员会归口。 本标准起草单位：江阴市良友化工设备有限公司、江阴市化工设备厂。 本标准主要起草人：顾怡明、徐国平、李龙昌、顾斌。 本标准所代替标准的历次版本发布情况为：HG/T 2050—1991、HG/T 2050—2006。 1 范围 本标准规定了搪玻璃设备法兰、管口、人孔、管子和管件用垫片的型式、基本参数、主要尺寸、技术要求及出厂文件、包装和贮存。 本标准适用于公称压力小于等于 1.0MPa，设计温度为 -20℃～200℃ 的搪玻璃设备法兰、管口、人孔、管子和管件用垫片。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，其所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 539 耐油石棉橡胶板 GB/T 3280 不锈钢冷轧钢板和钢带 HG/T 2143 搪玻璃设备管口 QB/T 3627 聚四氟乙烯薄膜 3 型式、基本参数及主要尺寸 3.1 搪玻璃设备法兰和圆形人孔用 A 型垫片的型式、基本参数及主要尺寸见图 1、表 1 及表 2 的规定。 3.2 PN 1.0MPa 的搪玻璃设备管口用 B 型垫片的型式、基本参数及主要尺寸见图 1、表 1 及表 3 的规定。 3.3 搪玻璃设备椭圆形人孔用 C 型垫片的型式、基本参数及主要尺寸见图 2、表 1 及表 4 的规定。 3.4 PN 0.6MPa 的搪玻璃设备管口用 B 型垫片的型式、基本参数及主要尺寸见附录 A。 3.5 标记示例 a) 标记示例 1：公称直径 DN 1200mm，公称压力 PN 0.6MPa，内填充层为 I 类材料的搪玻璃设备法兰用 A 型垫片，其标记为：垫片 PN 0.6 DN 1200 A I HG/T 2050-2013。 b) 标记示例 2：公称直径 DN 100mm，公称压力 PN 1.0MPa，内填充层为 II 类材料的搪玻璃设备管口用 B 型垫片，其标记为：垫片 PN 1.0 DN 100 B II HG/T 2050-2013。 表 1 明细表 | 部件 | 材料要求 | | :--- | :--- | | 外包层 | QB/T 3627 聚四氟乙烯薄膜 | | 内垫层 I 类 | GB/T 539 耐油石棉橡胶板 | | 内垫层 II 类 | GB/T 3280 不锈钢冷轧钢板和钢带 | | 内垫层 III 类 | 其他材料 | | 波纹环 | 06Cr19Ni10 | 表 2 A 型垫片尺寸（部分） | 名称 | D /mm | D1 /mm | S /mm | | :--- | :--- | :--- | :--- | | A型垫片 | 400 | ~440 | 0.25/0.60 | | | 450 | ~490 | 0.25/0.60 | | | ... | ... | ... | | | 2000 | ~2010 | 0.25/0.60 |
