【GB国家标准】 自升式平台隔水管/防喷器张力补偿系统

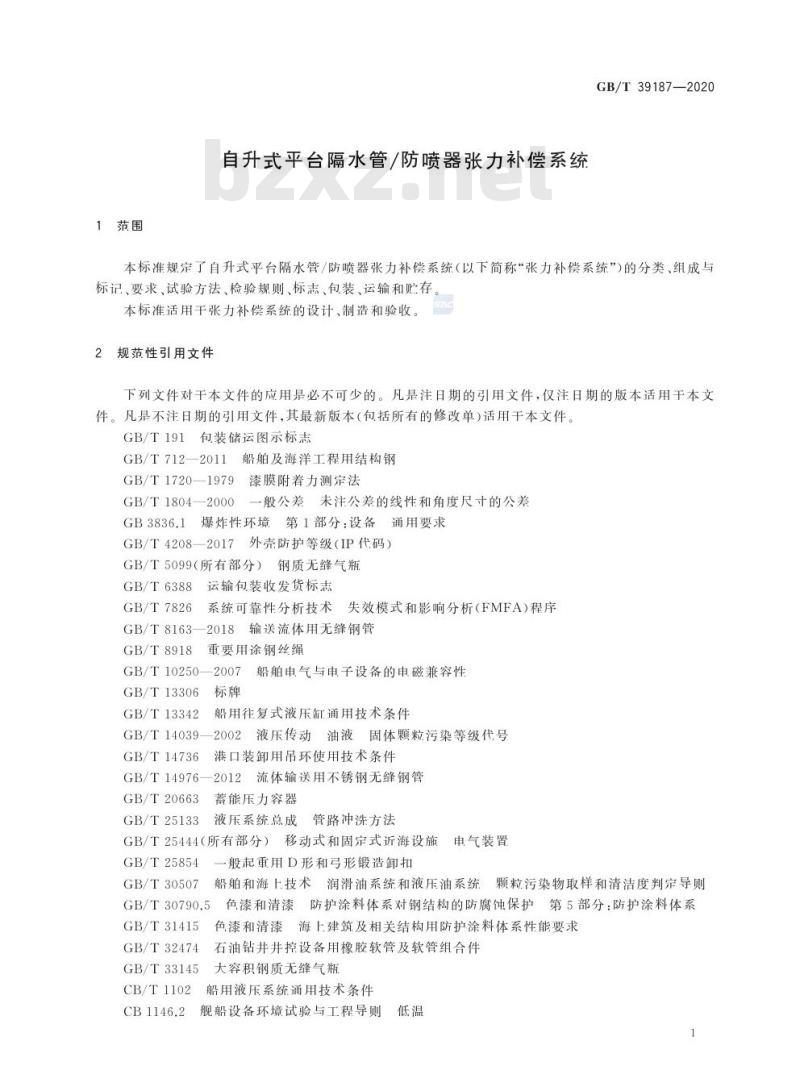

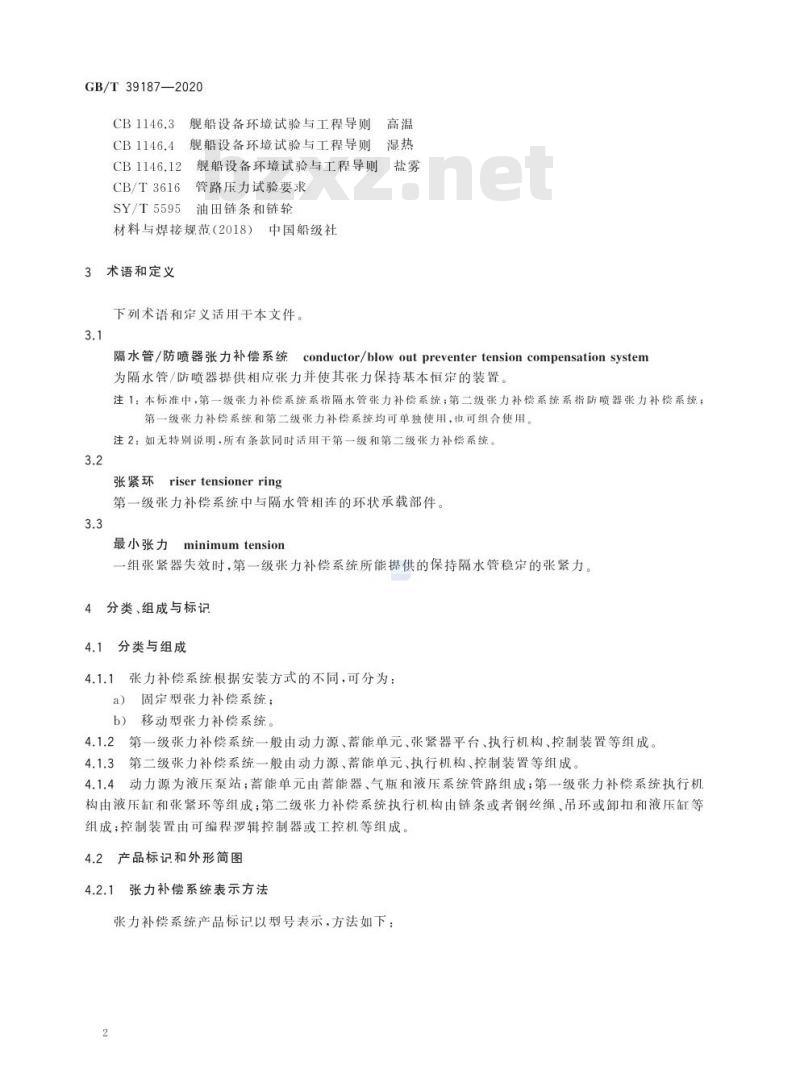

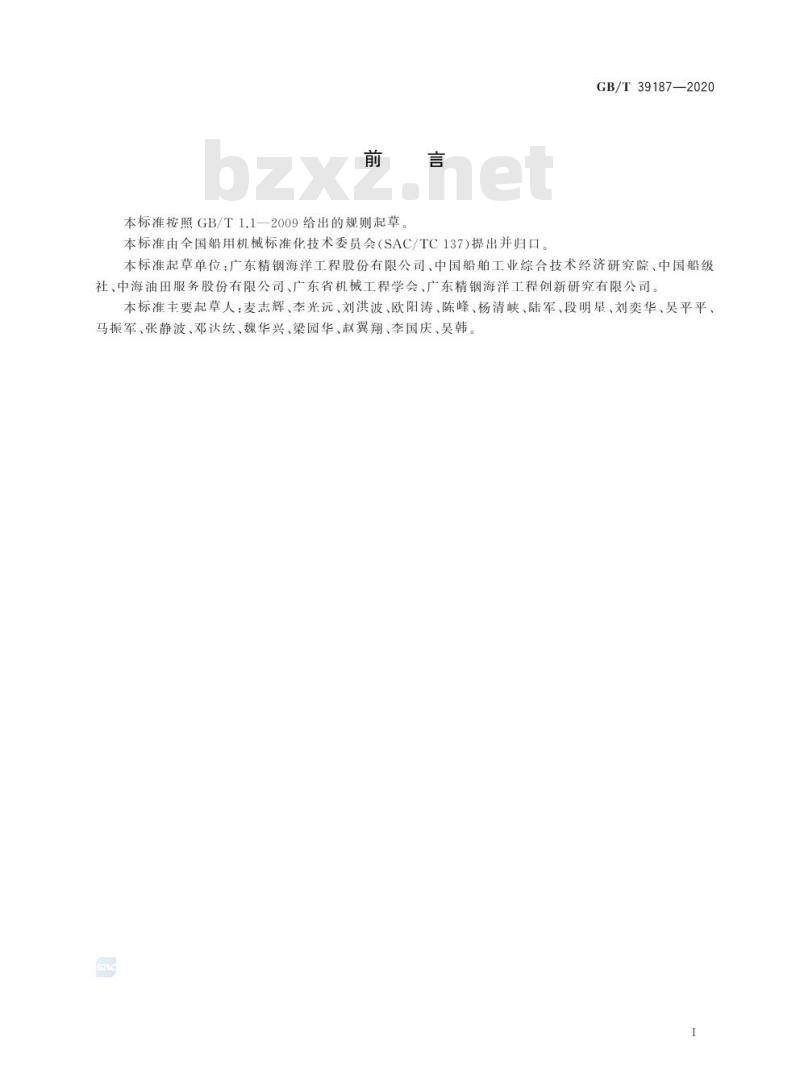

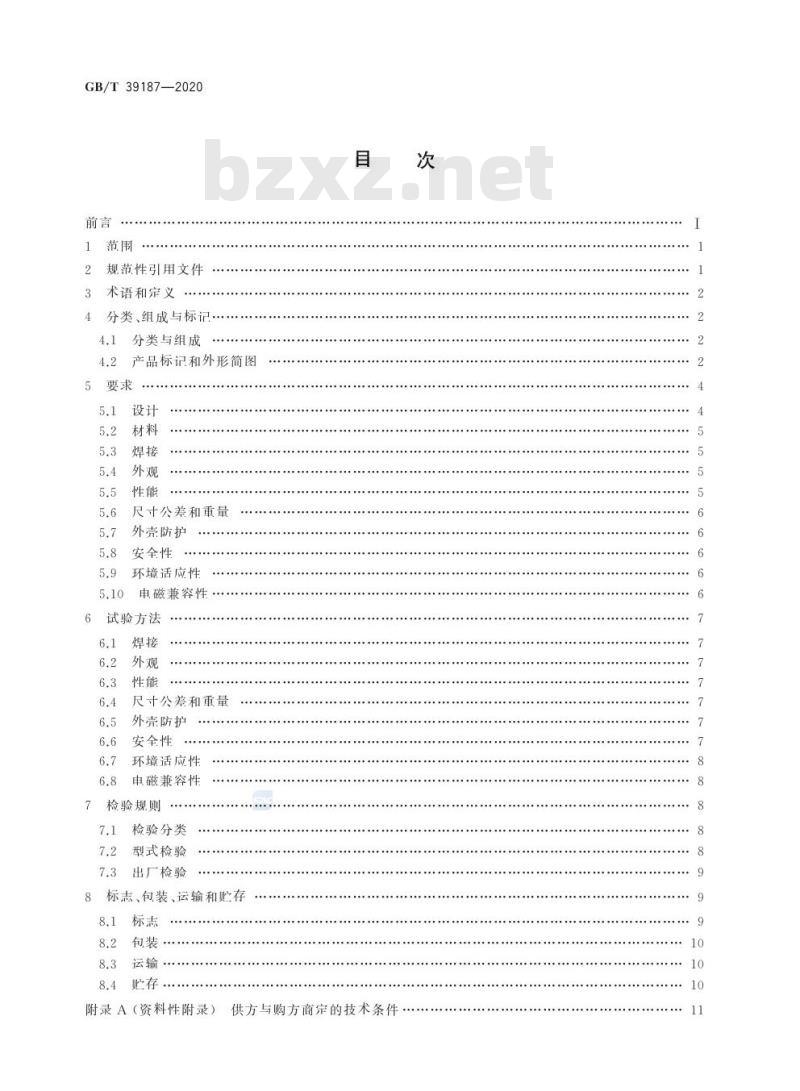

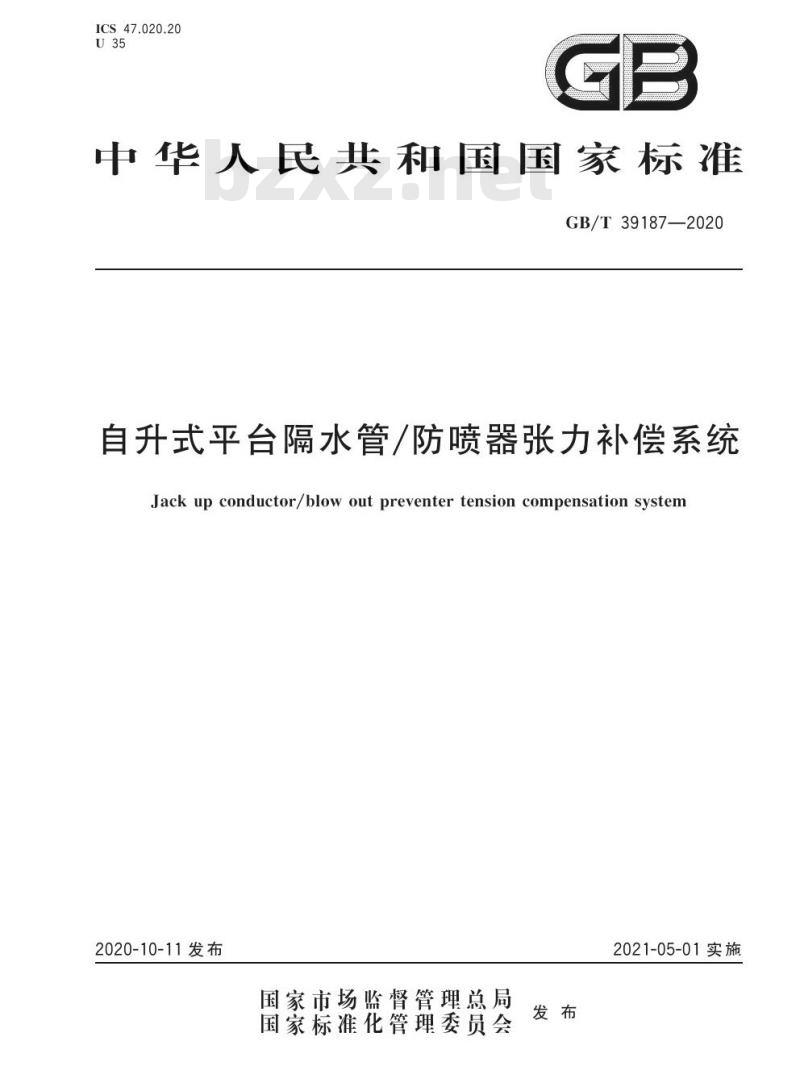

GB/T 39187—2020 自升式平台隔水管/防喷器张力补偿系统 Jack up conductor/blow out preventer tension compensation system 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由全国船用机械标准化技术委员会（SAC/TC137）提出并归口。 本标准起草单位：广东精钢海洋工程股份有限公司、中国船舶工业综合技术经济研究院、中国船级社、中海油田服务股份有限公司、广东省机械工程学会、广东精钢海洋工程创新研究有限公司。 本标准主要起草人：麦志辉、李光远、刘洪波、欧阳涛、陈峰、杨清峡、陆军、段明星、刘奕华、吴平平、马振军、张静波、邓达纺、魏华兴、梁园华、赵翼翔、李国庆、吴韩。 目录 4 分类、组成与标记 4.1 分类与组成 4.2 产品标记和外形简图 5 要求 5.1 设计 5.2 材料 5.3 焊接 5.4 外观 5.5 性能 5.6 尺寸公差和重量 5.7 外壳防护 5.8 安全性 5.9 环境适应性 5.10 电磁兼容性 6 试验方法 6.1 焊接 6.2 外观 6.3 性能 6.4 尺寸公差和重量 6.5 外壳防护 6.6 安全性 6.7 环境适应性 6.8 电磁兼容性 7 检验规则 7.1 检验分类 7.2 型式检验 7.3 出厂检验 8 标志、包装、运输和贮存 8.1 标志 8.2 包装 8.3 运输 8.4 贮存 附录A（资料性附录）供方与购方商定的技术条件 1 范围 本标准规定了自升式平台隔水管/防喷器张力补偿系统（以下简称“张力补偿系统”）的分类、组成与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于张力补偿系统的设计、制造和验收。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 191 运输包装收发货标志 - GB/T 712—2011 船舶及海洋工程用结构钢 - GB/T 1720—1979 漆膜附着力测定法 - GB/T 1804—2000 一般公差 未注公差的线性和角度尺寸的公差 - GB 3836.1 爆炸性环境 第1部分：设备通用要求 - GB/T 4208—2017 外壳防护等级（IP代码） - GB/T 5099 钢质无缝气瓶 - GB/T 8163—2018 系统可靠性分析技术 失效模式和影响分析(FMEA)程序 - GB/T 8918 输送流体用无缝钢管 - GB/T 10250—2007 重要用途钢丝绳 - GB/T 13306 船用电气与电子设备的电磁兼容性 - GB/T 13342 标牌 - GB/T 14039—2002 船用往复式液压缸通用技术条件 - GB/T 14736 液压传动油液固体颗粒污染等级代号 - GB/T 14976—2012 港口装卸用吊环使用技术条件 - GB/T 20663 流体输送用不锈钢无缝钢管 - GB/T 25133 蓄能压力容器 - GB/T 25444 液压系统总成管路冲洗方法 - GB/T 25854 移动式和固定式近海设施电气装置 - GB/T 30507 一般起重用D形和弓形锻造卸扣 - GB/T 30790.5 船舶和海上技术润滑油系统和液压油系统颗粒污染物取样和清洁度判定导则 - GB/T 31415 色漆和清漆防护涂料体系对钢结构的防腐蚀保护 第5部分：防护涂料体系色漆和清漆 - GB/T 32474 海上建筑及相关结构用防护涂料体系性能要求 - GB/T 33145 石油钻井井控设备用橡胶软管及软管组合件 - CB/T 1102 大容积钢质无缝气瓶 - CB/T 1146.2 舰船设备环境试验与工程导则 低温 - CB/T 1146.3 舰船设备环境试验与工程导则 高温 - CB/T 1146.4 舰船设备环境试验与工程导则 湿热 - CB/T 1146.12 舰船设备环境试验与工程导则 盐雾 - CB/T 3616 管路压力试验要求 - SY/T 5595 油田链条和链轮 3 术语和定义 下列术语和定义适用于
